Construcción Modelo del Producto Planificación del Producto Generación del Concepto Construcción Modelo del Producto Modelo físico y matemático del concepto, selección de los atributos del producto, definición de requerimientos y especificaciones, prueba del concepto. Construcción Modelo del Producto Piloteo del Diseño del Prototipo Diseño del Proceso Industrial Ingeniería del Producto Diseño del Proceso Industrial Diseño para Construcción del Producto Construcción Modelo del Producto Entrada: Especificaciones Objetivo, Caja negra, Matriz de atributos, Diagrama Funcional de Conceptos. Proceso: Arquitectura del Producto, Modelo Técnico de Rendimiento (Modelado Físico y matemático), Variables de Diseño, Modelo de Rendimiento de Costos, requerimientos y especificaciones, y validación concepto. Salidas: Esquema del producto, modelo matemático, tabla de requerimientos y especificaciones.

Arquitectura del Producto Arquitectura de un producto: Un producto puede considerarse en términos funcionales y físicos. Los elementos funcionales de un producto son las operaciones y transformaciones que contribuyen al rendimiento del producto. Los elementos físicos de un producto son las partes, componentes y subconjuntos que ponen en práctica las funciones del producto. Los elementos físicos de un producto están organizados de manera específica en otros elementos mas grandes también físicos que se llaman trozos. Cada trozo esta formado por un conjunto de componentes que ponen en práctica las funciones del producto. La arquitectura de un producto es el esquema por el cual los elementos funcionales del producto están acomodados en trozos físicos por medio del cual interactúan estos trozos. Los componentes pueden formar arquitecturas modulares o integrales. Cuando la interacción entre trozos están bien definidas para funciones primarias del producto en uno o pocos trozos son arquitecturas modulares. La arquitectura integral se caracteriza por interacciones mal definidas y pueden ser incidentales a las funciones primarias del producto y un solo trozo implementa numerosos elementos funcionales.

Tipos de Modularidad Existen tres tipos de modularidad, dados por la forma como están organizadas las interacciones: de ranura (los trozos no se pueden intercambiar), bus (los trozos se conectan por medio de un bus) y seccional (todos los elementos se unen entre si).

Requerimientos y Especificaciones objetivo. - Con la información del cliente en la tabla de especificaciones objetivo y la misión generar valores objetivo ideales y marginalmente aceptables. Modelos técnicos. - Utilizando el modelo matemático con las especificaciones objetivo predecir los parámetros de diseno del modelo físico. Modelos de costos del producto. - predecir los costos aproximados de los elementos funcionales del modelo físico si son fabricados o adquiridos. Especificaciones de fabrica. - Si los elementos funcionales son adquiridos, esto es, no manufacturados, revisar las especificaciones de acuerdo a los parámetros de diseno. Tabla de especificaciones finales. - Con los modelos técnicos y de costos del producto refinar las especificaciones objetivo.

Especificaciones 1. - Desarrollar modelos técnicos del producto. 2. - Desarrollar un modelo de costos del producto. 3. - Refinar las especificaciones haciendo concesiones donde sea necesario. 4. -Bajar de nivel las especificaciones según sea necesario. 5. - Reflexionar en los resultados y el proceso.

Definición del Concepto del Separador Ciclónico

Modelos Técnicos de Rendimiento Es una herramienta para predecir los valores de las métricas para la toma de decisiones de diseño. Son aproximaciones analíticas y físicas del producto, se usan para calcular el rendimiento del producto en varias dimensiones y las variables de diseño. Para el desarrollo de sus funciones o ecuaciones matemáticas se utilizan aproximaciones desde los sistemas dinámicos como los: hidráulicos, presión, térmicos, mecánicos de traslación y rotación

Proceso de construcción de Sistemas Dinámicos Propósito de Estudio Teoría de la Descomposición de Sistemas Especificar el Sistema y el Modelo Físico Construcción del Modelo del Sistema • Situación Actual • Sistema • Solución Deseada • Entorno • Problema • Componentes • Interacciones Modelo (ecuaciones) Comportamiento Deseado Solución del Modelo Adecuado Meta Diseño del Sistema • Diseño • Plano • Solución

Modelo Físico Diagrama a Bloques. - Implementar el diagrama de subfunciones o elementos funcionales. Matriz de descripción de compromisos. - Relacionar los elementos funcionales a través de los comportamientos de acuerdo al grado de compromiso. Elementos Físicos. - Dibujar una aproximación geométrica aproximada de los elementos funcionales de acuerdo a la tabla de combinación de conceptos seleccionada.

Aproximaciones Venturi

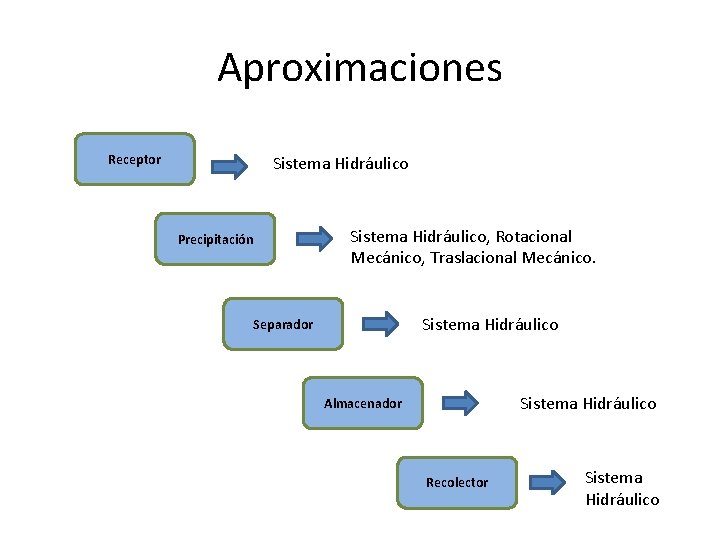

Aproximaciones Receptor Sistema Hidráulico, Rotacional Mecánico, Traslacional Mecánico. Precipitación Sistema Hidráulico Separador Sistema Hidráulico Almacenador Recolector Sistema Hidráulico

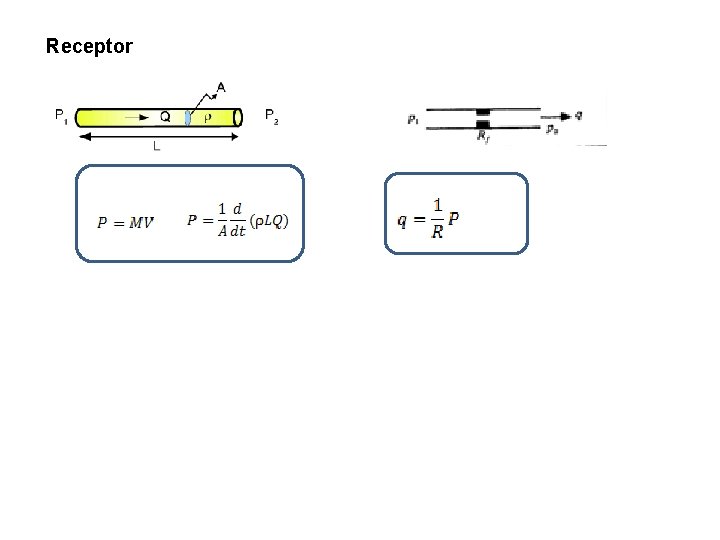

Receptor B=30/4 B=7. 5 cm

Precipitador La diferencia de densidades hace que el mas pesado se precipite

Separador 21 Almacenador

Recolector Partículas de menor densidad y pérdida de presión.

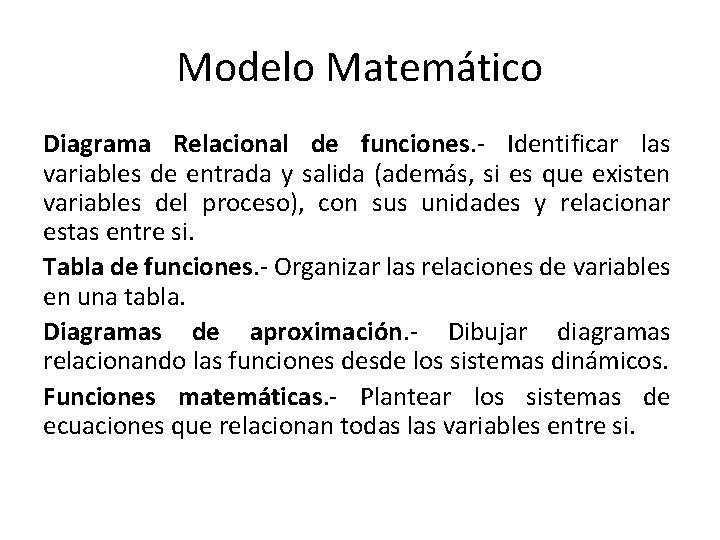

Modelo Matemático Diagrama Relacional de funciones. - Identificar las variables de entrada y salida (además, si es que existen variables del proceso), con sus unidades y relacionar estas entre si. Tabla de funciones. - Organizar las relaciones de variables en una tabla. Diagramas de aproximación. - Dibujar diagramas relacionando las funciones desde los sistemas dinámicos. Funciones matemáticas. - Plantear los sistemas de ecuaciones que relacionan todas las variables entre si.

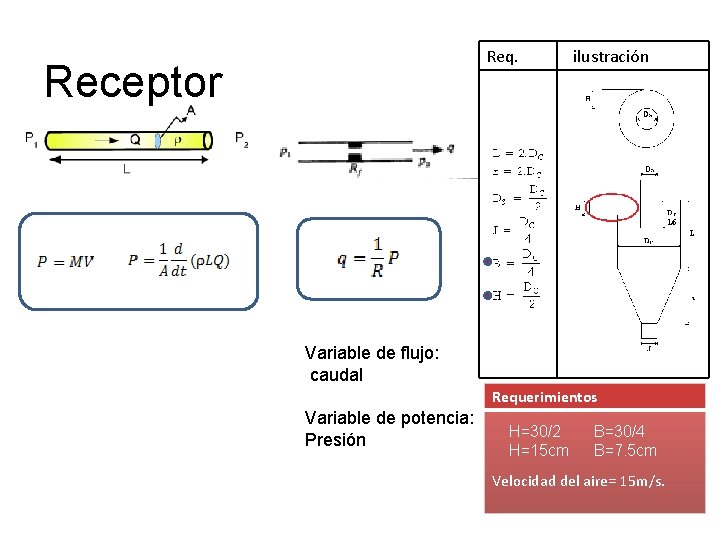

Req. Receptor ilustración Variable de flujo: caudal Requerimientos Variable de potencia: Presión H=30/2 H=15 cm B=30/4 B=7. 5 cm Velocidad del aire= 15 m/s.

Precipitador La diferencia de densidades hace que el mas pesado se precipite Req. ilustración Requerimiento L=2(30) L=60 cm

Separador Req. ilustración 21 Requerimiento Definición y variables z=2(30) z=60 cm

Almacenador Req. ilustración Requerimiento Diferencial de velocidades J=30/4 J=7. 5 cm

Recolector Req. ilustración Requerimientos Partículas de menor densidad y pérdida de presión. Ds=30/2 Ds=15 cm
