Conhecendo os relógios solares John Herbert Maia de Sales

O gnômon

Os primeiros gnômons • A utilização do gnômons como relógio surgem da necessidade de organização das atividades diárias.

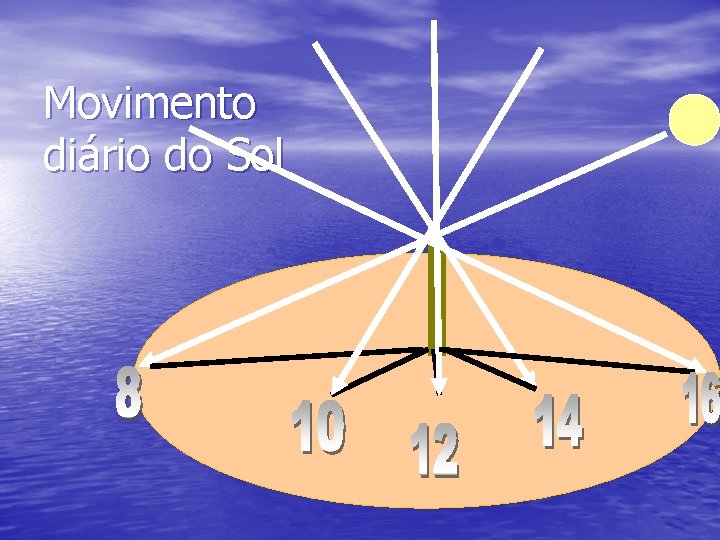

Movimento diário do Sol

Movimento anual do Sol

Movimento anual + Movimento diário do Sol = Solstício de verão 17 7 8 Equinócio de primavera ou outono 11 10 9 Solstício de inverno 13 14 15 16

Relógios

Analema • Marca diferentes posições do sol no ano em um mesmo horário.

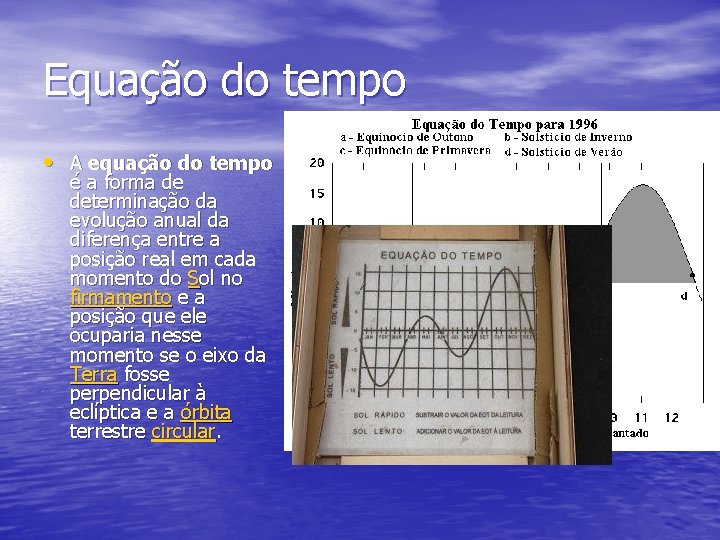

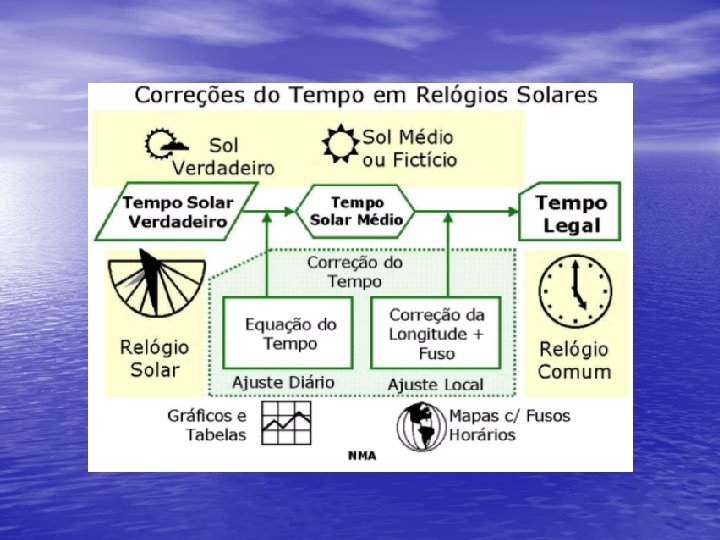

Equação do tempo • A equação do tempo é a forma de determinação da evolução anual da diferença entre a posição real em cada momento do Sol no firmamento e a posição que ele ocuparia nesse momento se o eixo da Terra fosse perpendicular à eclíptica e a órbita terrestre circular.

Fuso Horário

Alguns tipos • Horizontais • Verticais • Equatoriais • Armilares • Analemático • Portáteis

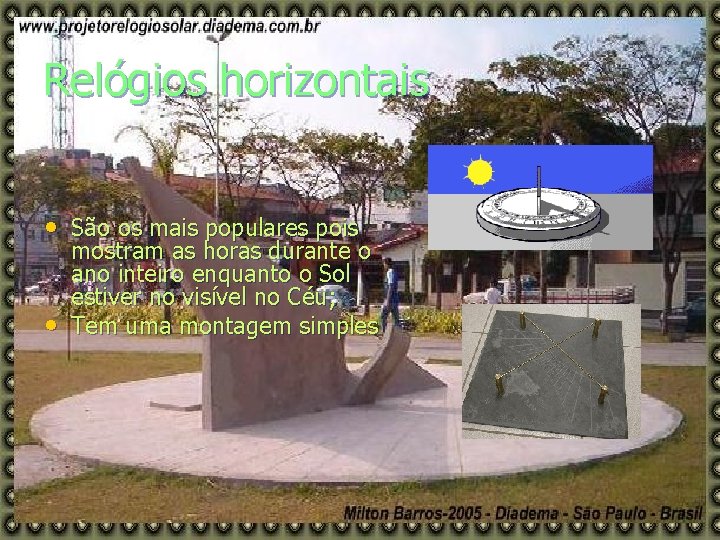

Relógios horizontais • São os mais populares pois • mostram as horas durante o ano inteiro enquanto o Sol estiver no visível no Céu; Tem uma montagem simples

Relógios verticais • Possuem também • • uma montagem simples; São comuns em prédios antigos. Dependendo da localidade alguns modelos não recebem luz solar

Equatoriais • E o mais fácil de ser construído;

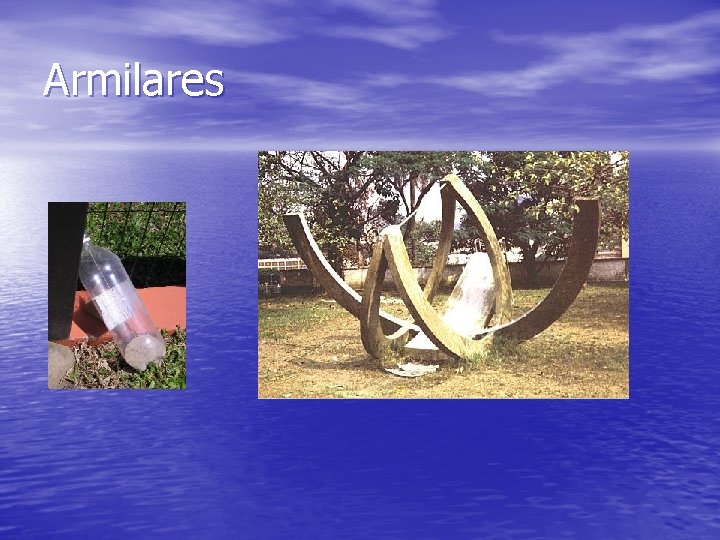

Armilares

Construindo um relógio solar β=longitude do fuso-longitude do local Latitude local

Construindo um relógio solar

Construindo um relógio solar • • • Material; Desenhe um retângulo com duas linhas; Trace a uma linha com ângulo igual a latitude do local partindo do ponto de cruzamento; Trace uma linha que, passando pelo ponto "b" atinja a linha vermelha com um angulo reto; Com o compasso no ponto "b", trace um arco de circulo até encontrar a linha vertical no ponto "d“; • Apague tudo feito depois do segundo passo!!!; • Trace duas linhas partindo do ponto "d" passando pelos • vértices superiores do retângulo até encontrar as linhas horizontais gerando os pontos e e e‘; Apague as retas e deixe os pontos;

Segunda parte • Calcule a diferença entre a "longitude do fuso horário" e a • • • "longitude do local" onde o relógio solar será instalado; Trace uma reta com o ângulo encontrado partindo de " d “ para o lado de sinal correspondente; (+) (-) A partir daquela linha traçada com o angulo beta, traça-se várias linhas espaçadas de 15 graus entre elas até que todo lado superior do retângulo seja preenchido; Gire a folha para a esquerda e trace nova linha a partir do ponto "e" com o mesmo angulo beta; Mesmo procedimento que o anterior e depois inverta e aplique o mesmo procedimento; Trace retas e marque as horas conforme mostra a figura; Por ultimo construa um gnómon com uma inclinação, em relação a base, igual a latitude do local e cole no ponto de crusamento apontado para o ponto “d”.
