CONFIGURAREA SWITCHURILOR CONECTAREA INTERFATA MODURILE DE COMANDA COMENZI

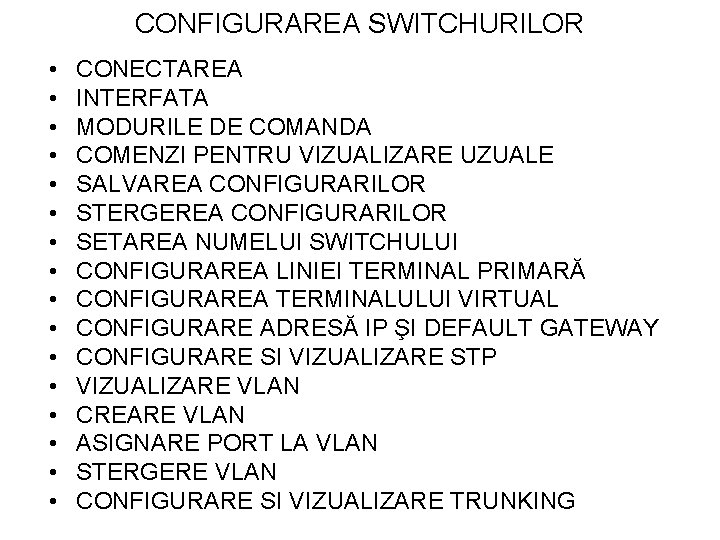

CONFIGURAREA SWITCHURILOR • • • • CONECTAREA INTERFATA MODURILE DE COMANDA COMENZI PENTRU VIZUALIZARE UZUALE SALVAREA CONFIGURARILOR STERGEREA CONFIGURARILOR SETAREA NUMELUI SWITCHULUI CONFIGURAREA LINIEI TERMINAL PRIMARĂ CONFIGURAREA TERMINALULUI VIRTUAL CONFIGURARE ADRESĂ IP ŞI DEFAULT GATEWAY CONFIGURARE SI VIZUALIZARE STP VIZUALIZARE VLAN CREARE VLAN ASIGNARE PORT LA VLAN STERGERE VLAN CONFIGURARE SI VIZUALIZARE TRUNKING

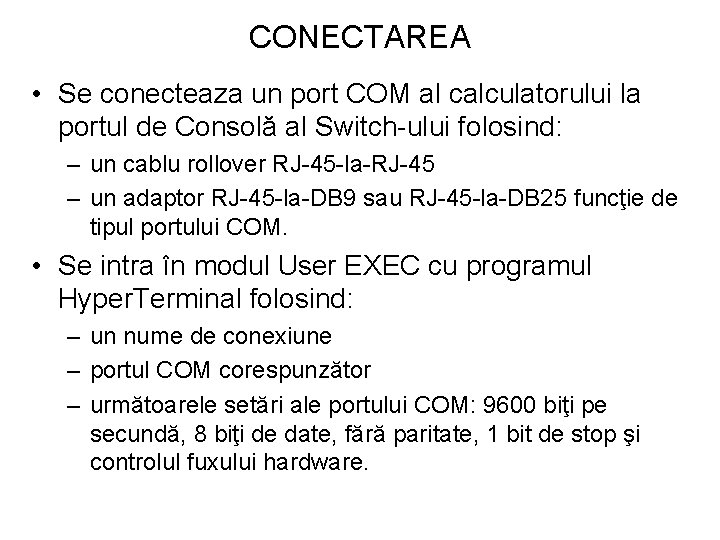

CONECTAREA • Se conecteaza un port COM al calculatorului la portul de Consolă al Switch-ului folosind: – un cablu rollover RJ-45 -la-RJ-45 – un adaptor RJ-45 -la-DB 9 sau RJ-45 -la-DB 25 funcţie de tipul portului COM. • Se intra în modul User EXEC cu programul Hyper. Terminal folosind: – un nume de conexiune – portul COM corespunzător – următoarele setări ale portului COM: 9600 biţi pe secundă, 8 biţi de date, fără paritate, 1 bit de stop şi controlul fuxului hardware.

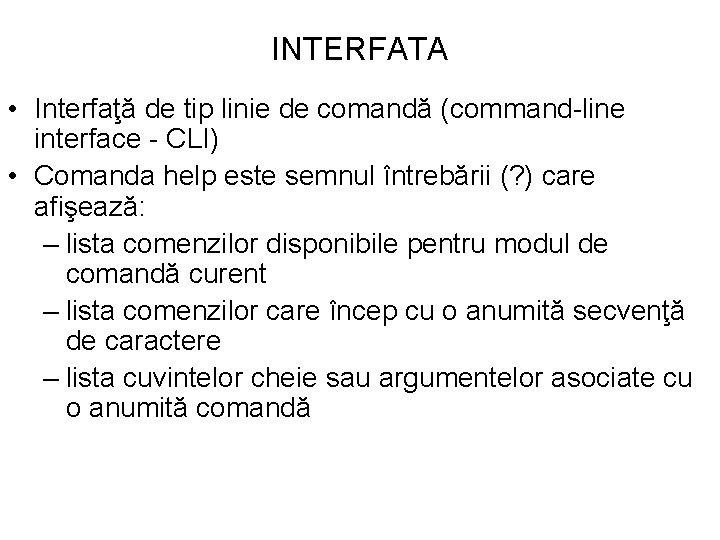

INTERFATA • Interfaţă de tip linie de comandă (command-line interface - CLI) • Comanda help este semnul întrebării (? ) care afişează: – lista comenzilor disponibile pentru modul de comandă curent – lista comenzilor care încep cu o anumită secvenţă de caractere – lista cuvintelor cheie sau argumentelor asociate cu o anumită comandă

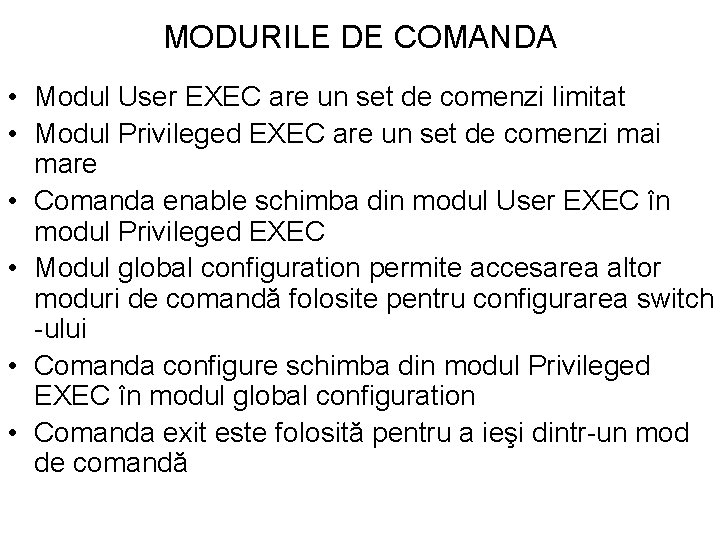

MODURILE DE COMANDA • Modul User EXEC are un set de comenzi limitat • Modul Privileged EXEC are un set de comenzi mare • Comanda enable schimba din modul User EXEC în modul Privileged EXEC • Modul global configuration permite accesarea altor moduri de comandă folosite pentru configurarea switch -ului • Comanda configure schimba din modul Privileged EXEC în modul global configuration • Comanda exit este folosită pentru a ieşi dintr-un mod de comandă

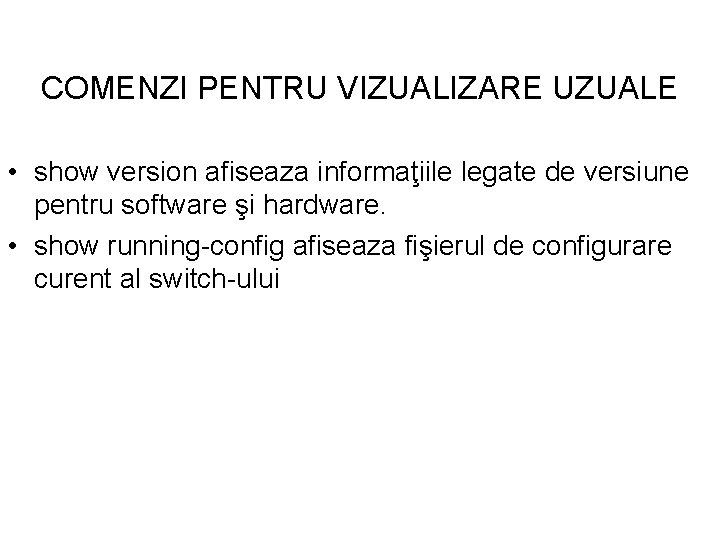

COMENZI PENTRU VIZUALIZARE UZUALE • show version afiseaza informaţiile legate de versiune pentru software şi hardware. • show running-config afiseaza fişierul de configurare curent al switch-ului

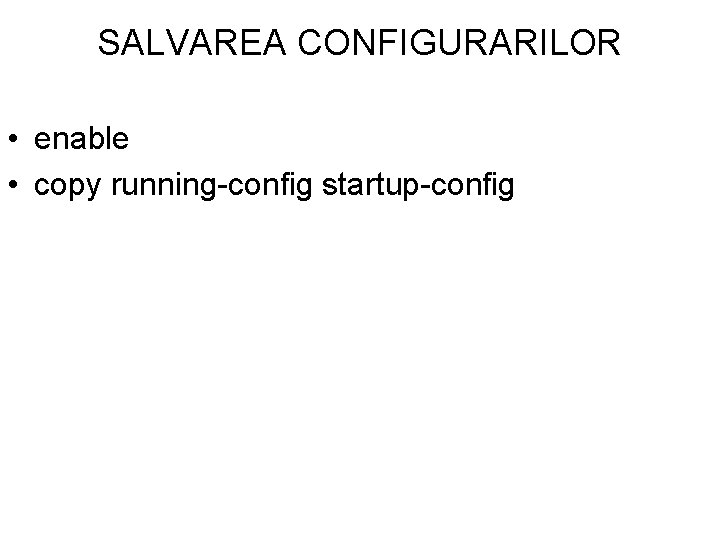

SALVAREA CONFIGURARILOR • enable • copy running-config startup-config

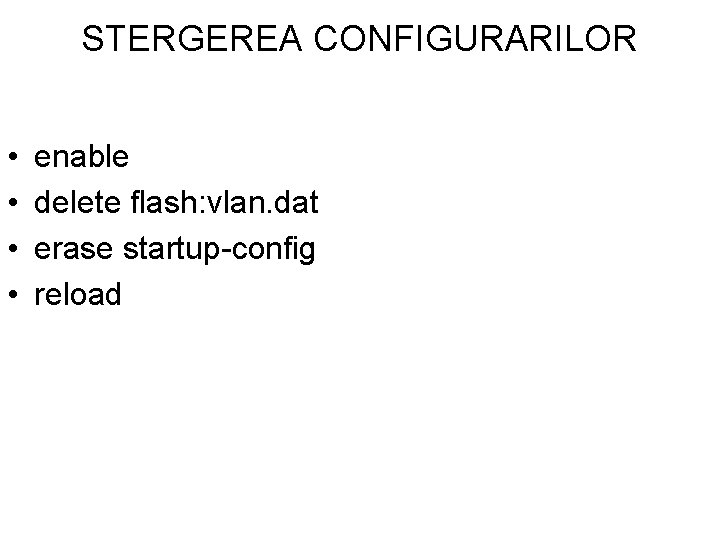

STERGEREA CONFIGURARILOR • • enable delete flash: vlan. dat erase startup-config reload

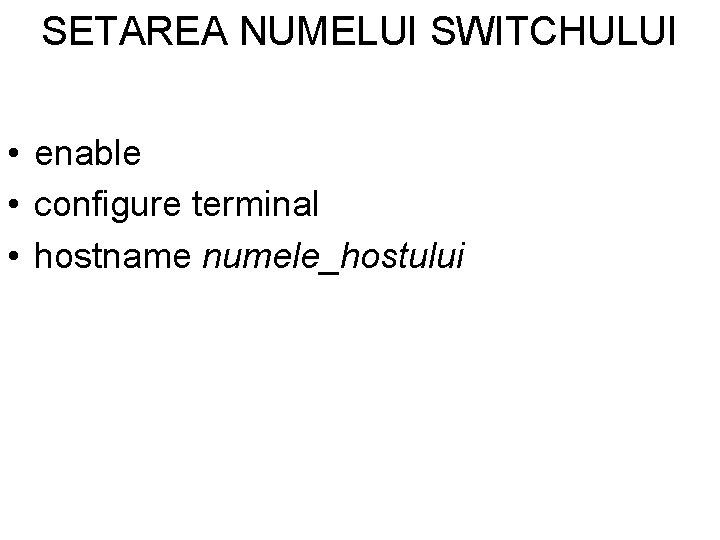

SETAREA NUMELUI SWITCHULUI • enable • configure terminal • hostname numele_hostului

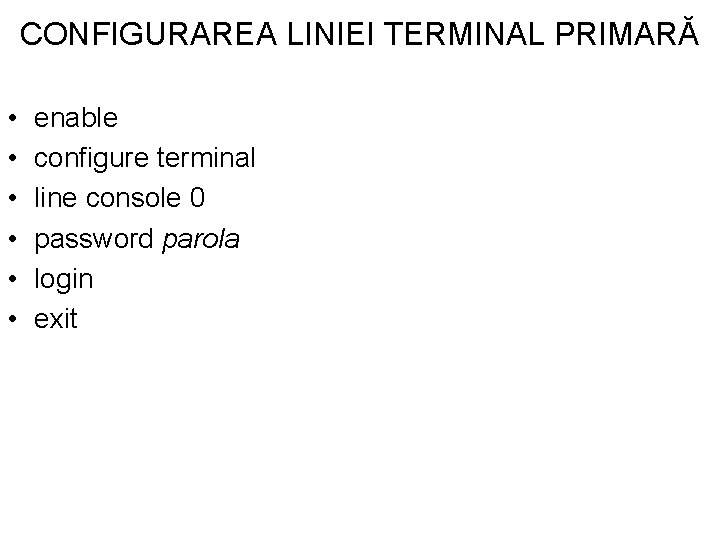

CONFIGURAREA LINIEI TERMINAL PRIMARĂ • • • enable configure terminal line console 0 password parola login exit

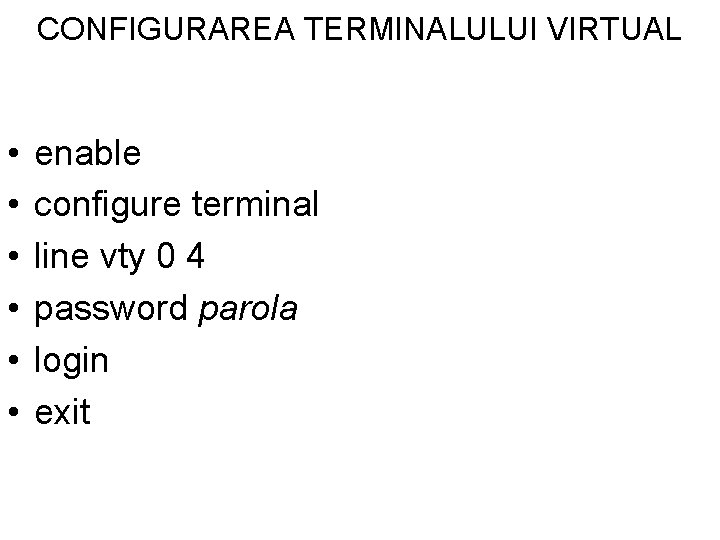

CONFIGURAREA TERMINALULUI VIRTUAL • • • enable configure terminal line vty 0 4 password parola login exit

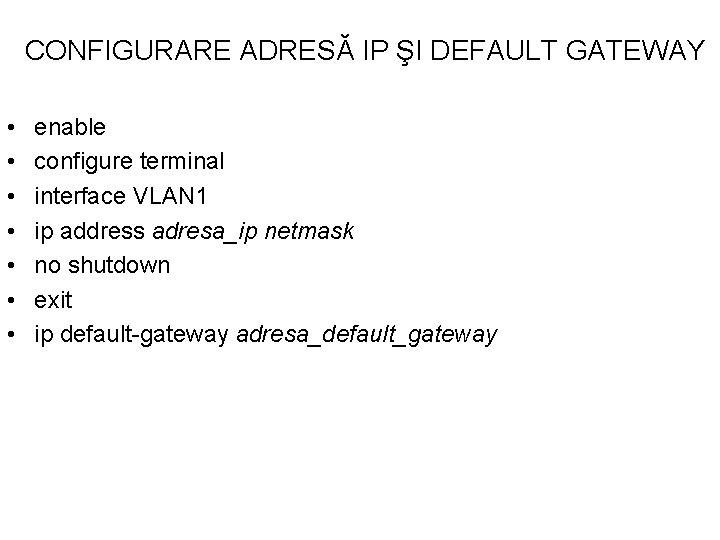

CONFIGURARE ADRESĂ IP ŞI DEFAULT GATEWAY • • enable configure terminal interface VLAN 1 ip address adresa_ip netmask no shutdown exit ip default-gateway adresa_default_gateway

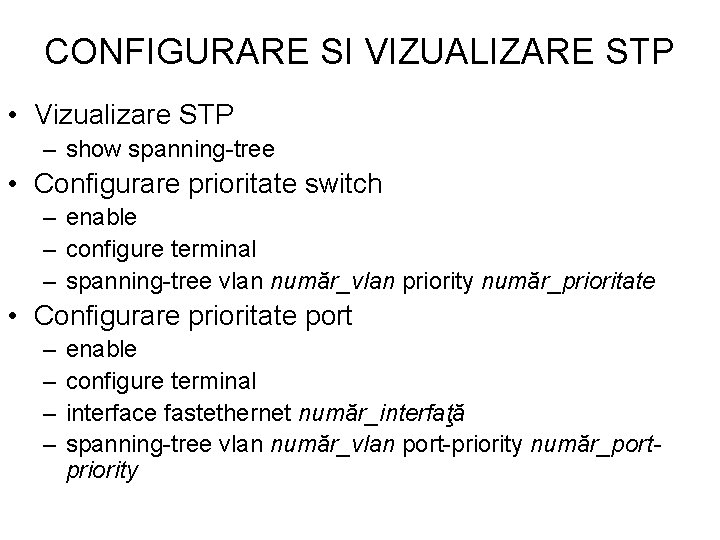

CONFIGURARE SI VIZUALIZARE STP • Vizualizare STP – show spanning-tree • Configurare prioritate switch – enable – configure terminal – spanning-tree vlan număr_vlan priority număr_prioritate • Configurare prioritate port – – enable configure terminal interface fastethernet număr_interfaţă spanning-tree vlan număr_vlan port-priority număr_portpriority

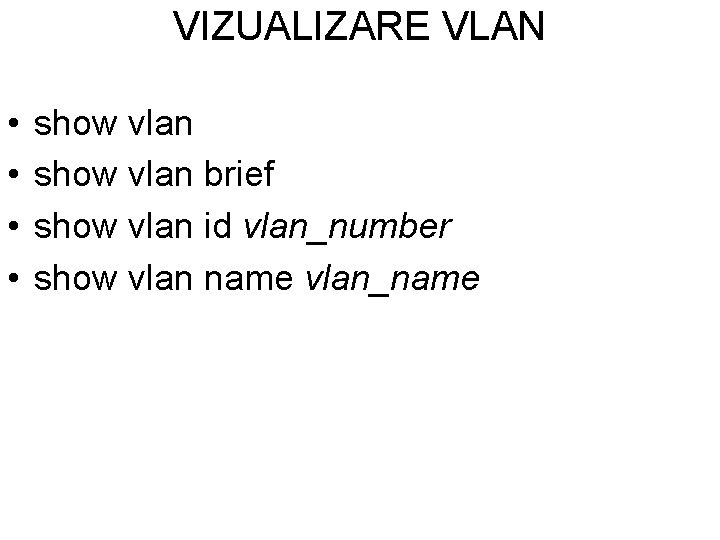

VIZUALIZARE VLAN • • show vlan brief show vlan id vlan_number show vlan name vlan_name

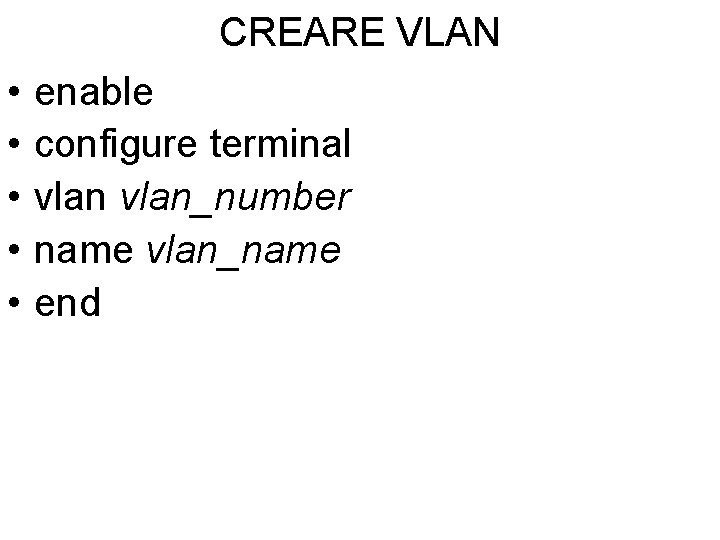

CREARE VLAN • • • enable configure terminal vlan_number name vlan_name end

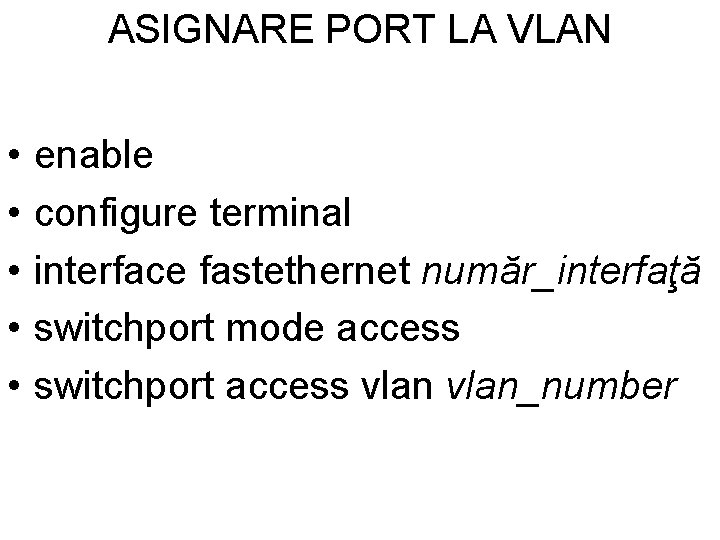

ASIGNARE PORT LA VLAN • • • enable configure terminal interface fastethernet număr_interfaţă switchport mode access switchport access vlan_number

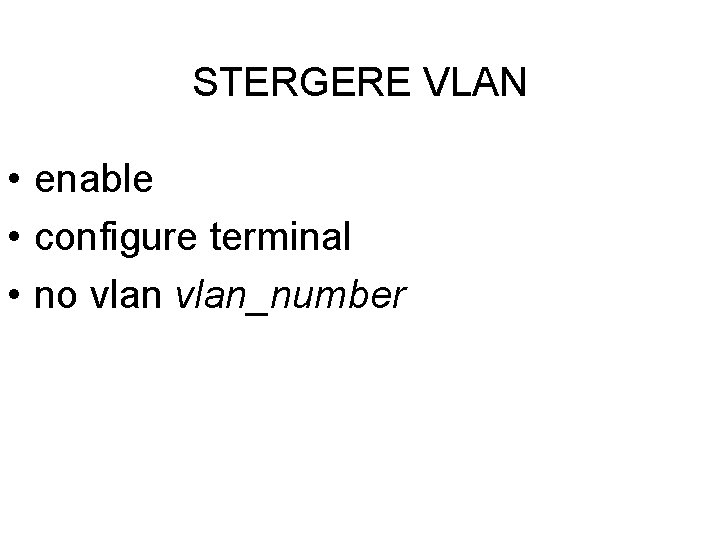

STERGERE VLAN • enable • configure terminal • no vlan_number

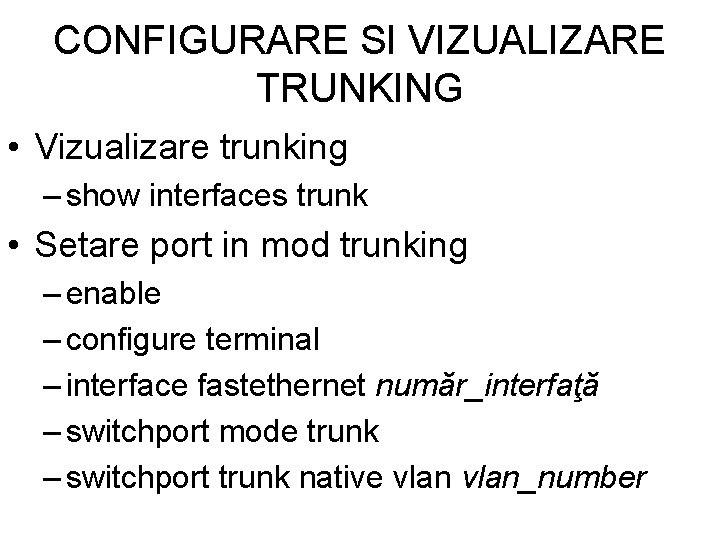

CONFIGURARE SI VIZUALIZARE TRUNKING • Vizualizare trunking – show interfaces trunk • Setare port in mod trunking – enable – configure terminal – interface fastethernet număr_interfaţă – switchport mode trunk – switchport trunk native vlan_number

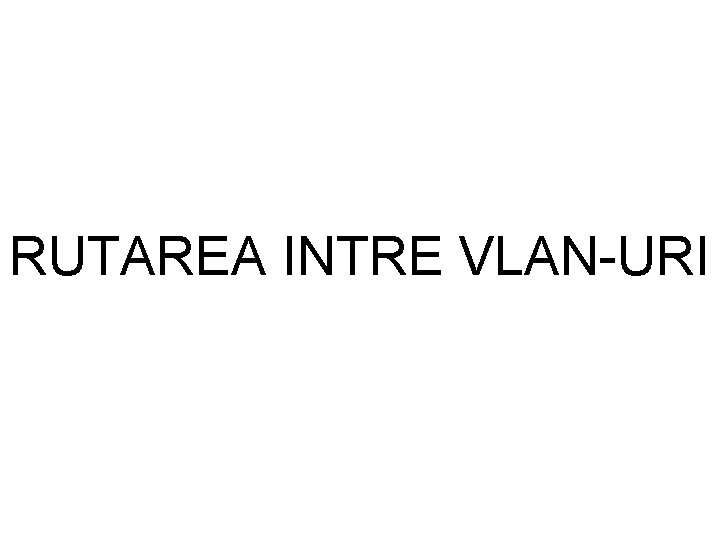

RUTAREA INTRE VLAN-URI

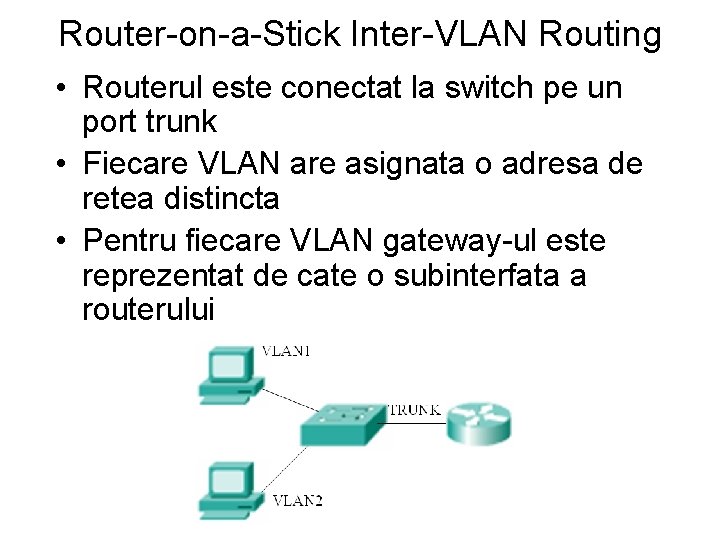

Router-on-a-Stick Inter-VLAN Routing • Routerul este conectat la switch pe un port trunk • Fiecare VLAN are asignata o adresa de retea distincta • Pentru fiecare VLAN gateway-ul este reprezentat de cate o subinterfata a routerului

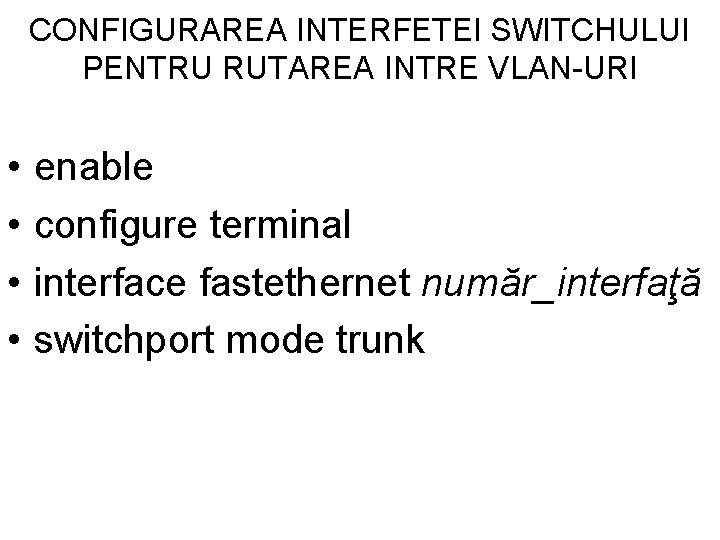

CONFIGURAREA INTERFETEI SWITCHULUI PENTRU RUTAREA INTRE VLAN-URI • • enable configure terminal interface fastethernet număr_interfaţă switchport mode trunk

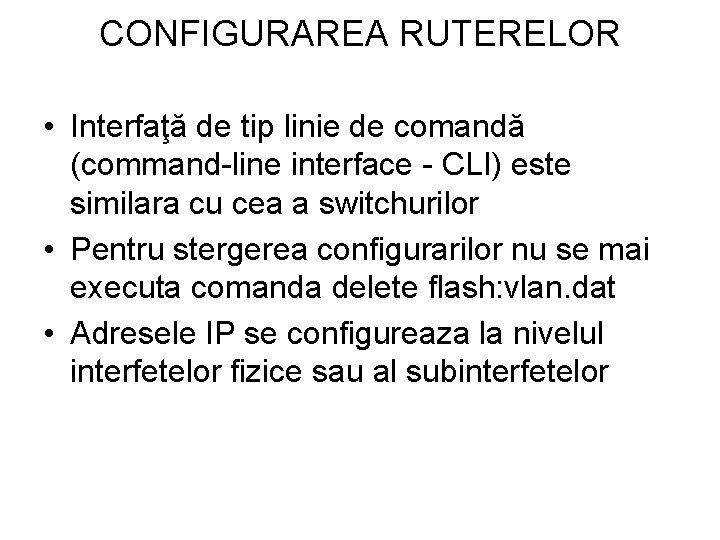

CONFIGURAREA RUTERELOR • Interfaţă de tip linie de comandă (command-line interface - CLI) este similara cu cea a switchurilor • Pentru stergerea configurarilor nu se mai executa comanda delete flash: vlan. dat • Adresele IP se configureaza la nivelul interfetelor fizice sau al subinterfetelor

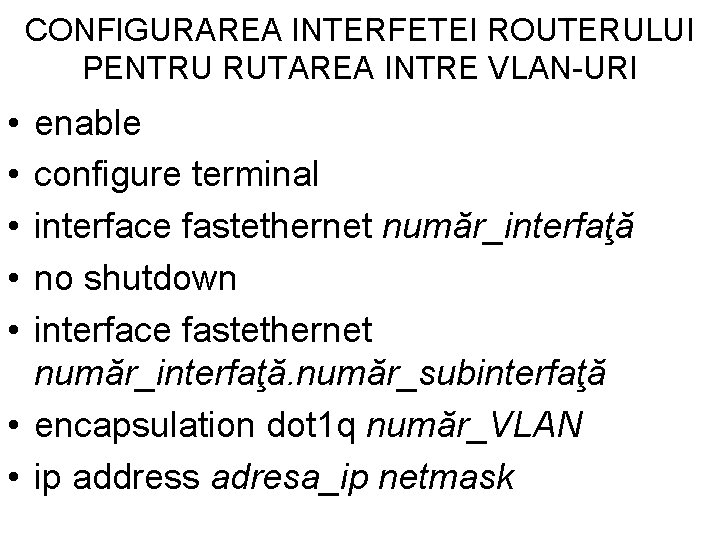

CONFIGURAREA INTERFETEI ROUTERULUI PENTRU RUTAREA INTRE VLAN-URI • • • enable configure terminal interface fastethernet număr_interfaţă no shutdown interface fastethernet număr_interfaţă. număr_subinterfaţă • encapsulation dot 1 q număr_VLAN • ip address adresa_ip netmask
