CONEXIN DE CMARAS ANALOGAS 1 PRIMER PASO IDENTIFICAR

CONEXIÓN DE CÁMARAS ANALOGAS 1

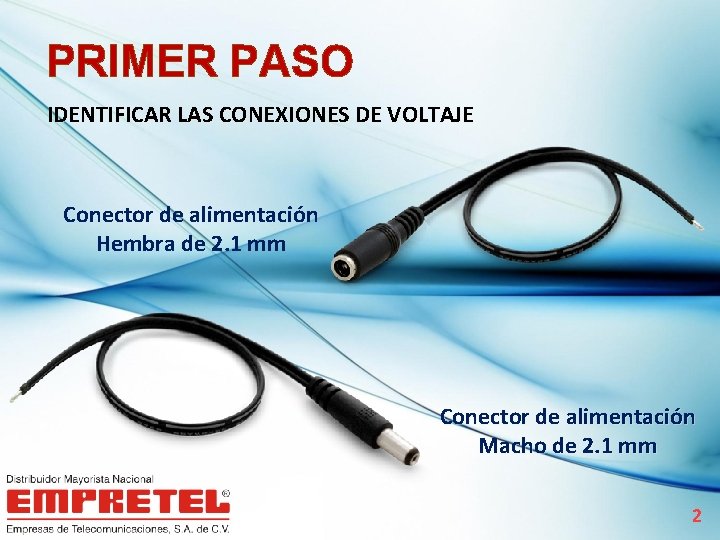

PRIMER PASO IDENTIFICAR LAS CONEXIONES DE VOLTAJE Conector de alimentación Hembra de 2. 1 mm Conector de alimentación Macho de 2. 1 mm 2

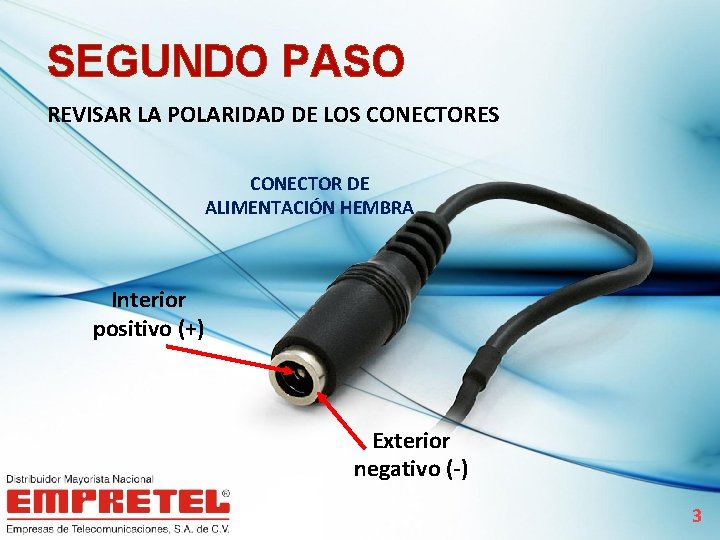

SEGUNDO PASO REVISAR LA POLARIDAD DE LOS CONECTORES CONECTOR DE ALIMENTACIÓN HEMBRA Interior positivo (+) Exterior negativo (-) 3

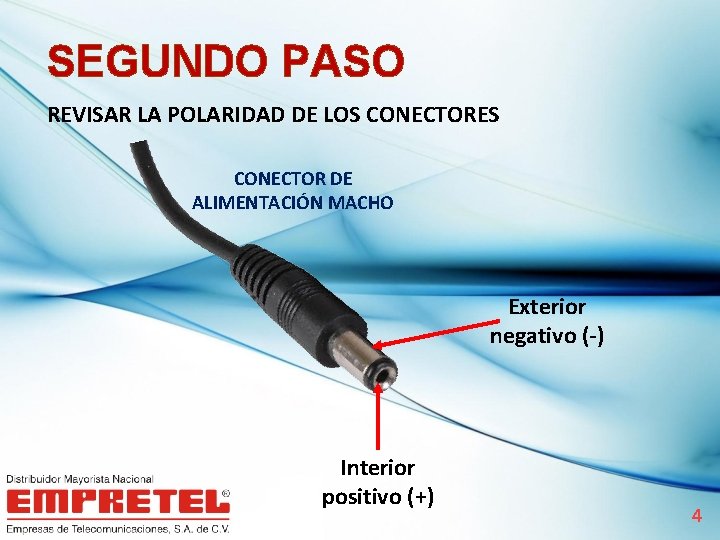

SEGUNDO PASO REVISAR LA POLARIDAD DE LOS CONECTORES CONECTOR DE ALIMENTACIÓN MACHO Exterior negativo (-) Interior positivo (+) 4

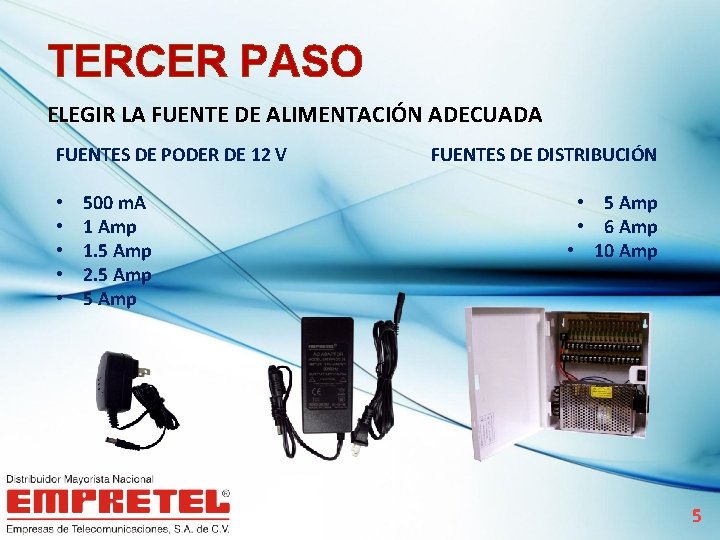

TERCER PASO ELEGIR LA FUENTE DE ALIMENTACIÓN ADECUADA FUENTES DE PODER DE 12 V • • • 500 m. A 1 Amp 1. 5 Amp 2. 5 Amp FUENTES DE DISTRIBUCIÓN • 5 Amp • 6 Amp • 10 Amp 5

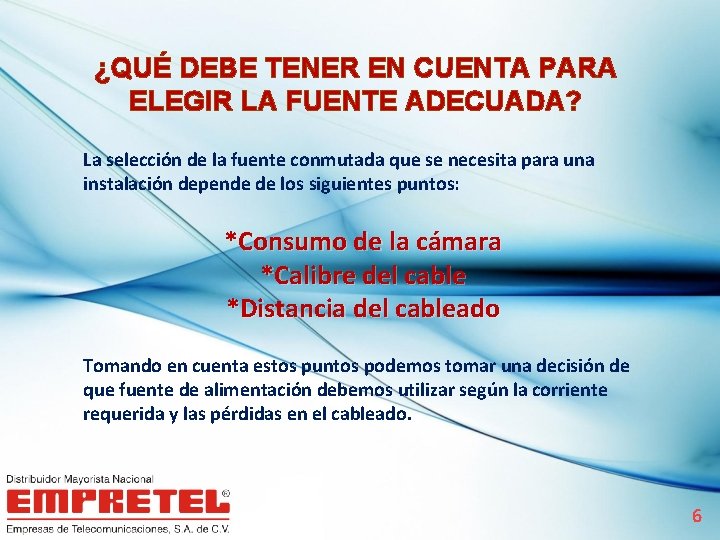

¿QUÉ DEBE TENER EN CUENTA PARA ELEGIR LA FUENTE ADECUADA? La selección de la fuente conmutada que se necesita para una instalación depende de los siguientes puntos: *Consumo de la cámara *Calibre del cable *Distancia del cableado Tomando en cuenta estos puntos podemos tomar una decisión de que fuente de alimentación debemos utilizar según la corriente requerida y las pérdidas en el cableado. 6

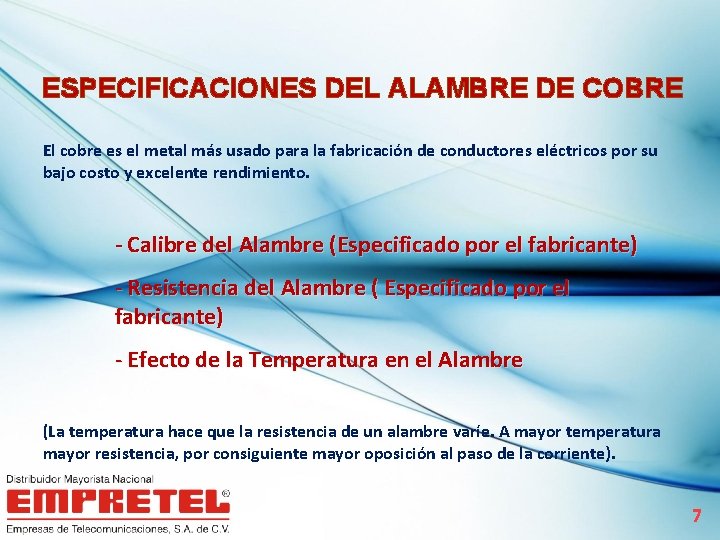

ESPECIFICACIONES DEL ALAMBRE DE COBRE El cobre es el metal más usado para la fabricación de conductores eléctricos por su bajo costo y excelente rendimiento. - Calibre del Alambre (Especificado por el fabricante) - Resistencia del Alambre ( Especificado por el fabricante) - Efecto de la Temperatura en el Alambre (La temperatura hace que la resistencia de un alambre varíe. A mayor temperatura mayor resistencia, por consiguiente mayor oposición al paso de la corriente). 7

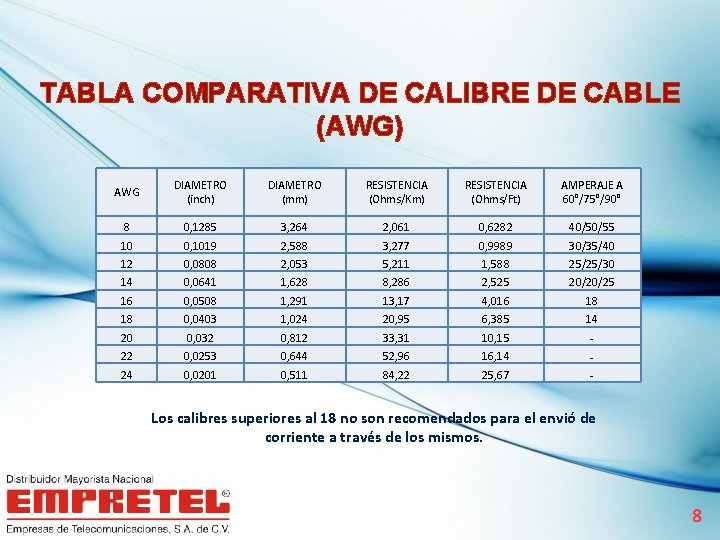

TABLA COMPARATIVA DE CALIBRE DE CABLE (AWG) AWG DIAMETRO (inch) DIAMETRO (mm) RESISTENCIA (Ohms/Km) RESISTENCIA (Ohms/Ft) AMPERAJE A 60°/75°/90° 8 0, 1285 3, 264 2, 061 0, 6282 40/50/55 10 0, 1019 2, 588 3, 277 0, 9989 30/35/40 12 0, 0808 2, 053 5, 211 1, 588 25/25/30 14 0, 0641 1, 628 8, 286 2, 525 20/20/25 16 0, 0508 1, 291 13, 17 4, 016 18 18 0, 0403 1, 024 20, 95 6, 385 14 20 0, 032 0, 812 33, 31 10, 15 - 22 0, 0253 0, 644 52, 96 16, 14 - 24 0, 0201 0, 511 84, 22 25, 67 - Los calibres superiores al 18 no son recomendados para el envió de corriente a través de los mismos. 8

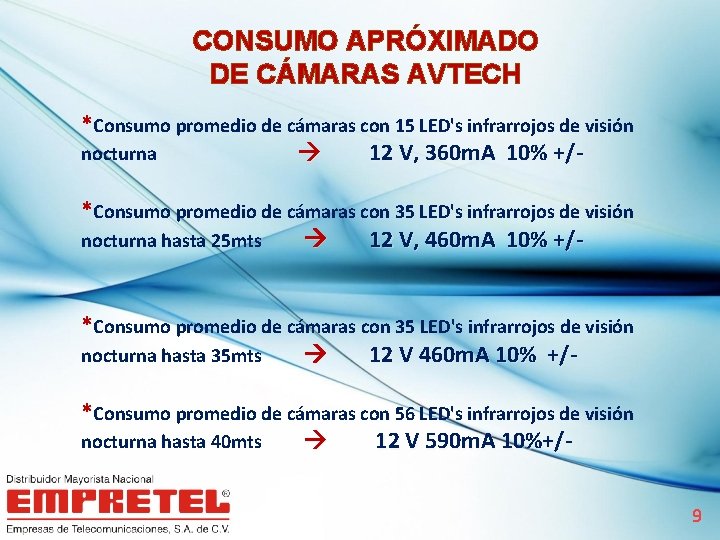

CONSUMO APRÓXIMADO DE CÁMARAS AVTECH *Consumo promedio de cámaras con 15 LED's infrarrojos de visión nocturna 12 V, 360 m. A 10% +/*Consumo promedio de cámaras con 35 LED's infrarrojos de visión nocturna hasta 25 mts 12 V, 460 m. A 10% +/*Consumo promedio de cámaras con 35 LED's infrarrojos de visión nocturna hasta 35 mts 12 V 460 m. A 10% +/*Consumo promedio de cámaras con 56 LED's infrarrojos de visión nocturna hasta 40 mts 12 V 590 m. A 10%+/9

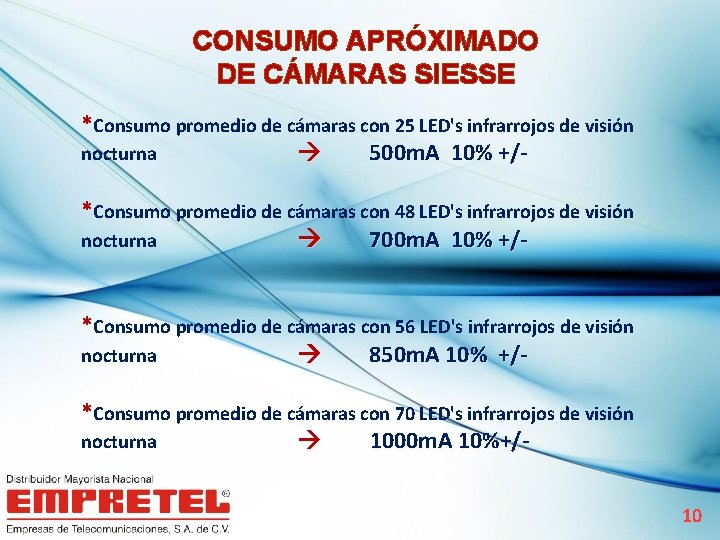

CONSUMO APRÓXIMADO DE CÁMARAS SIESSE *Consumo promedio de cámaras con 25 LED's infrarrojos de visión nocturna 500 m. A 10% +/*Consumo promedio de cámaras con 48 LED's infrarrojos de visión nocturna 700 m. A 10% +/*Consumo promedio de cámaras con 56 LED's infrarrojos de visión nocturna 850 m. A 10% +/*Consumo promedio de cámaras con 70 LED's infrarrojos de visión nocturna 1000 m. A 10%+/10

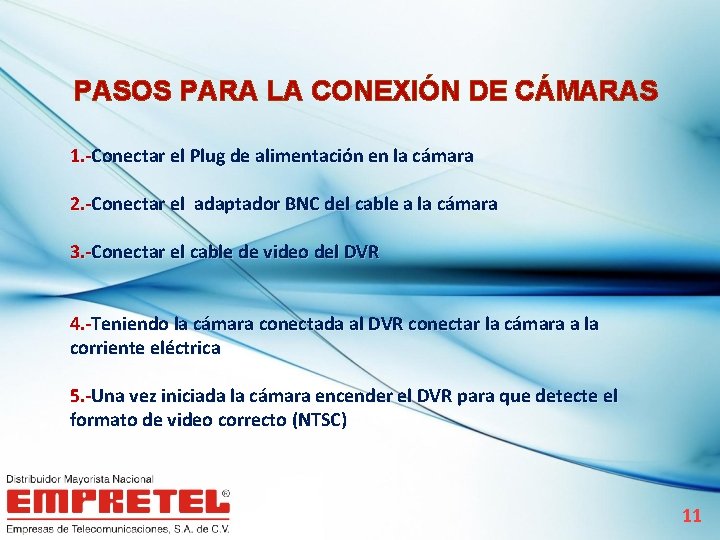

PASOS PARA LA CONEXIÓN DE CÁMARAS 1. -Conectar el Plug de alimentación en la cámara 2. -Conectar el adaptador BNC del cable a la cámara 3. -Conectar el cable de video del DVR 4. -Teniendo la cámara conectada al DVR conectar la cámara a la corriente eléctrica 5. -Una vez iniciada la cámara encender el DVR para que detecte el formato de video correcto (NTSC) 11

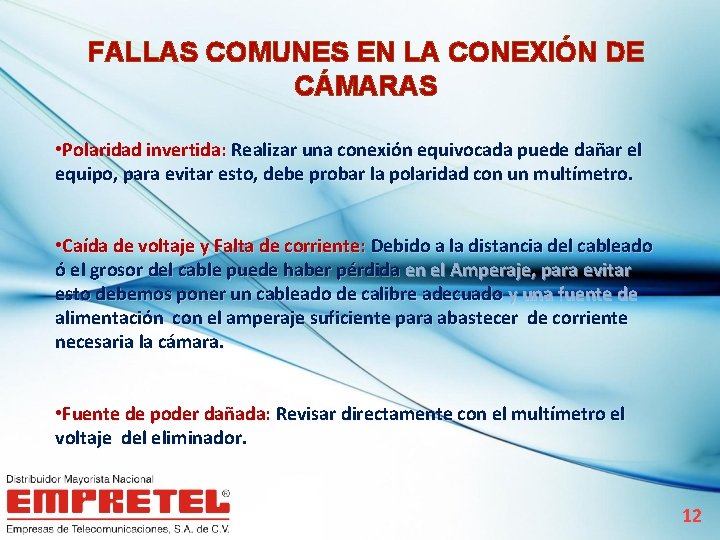

FALLAS COMUNES EN LA CONEXIÓN DE CÁMARAS • Polaridad invertida: Realizar una conexión equivocada puede dañar el equipo, para evitar esto, debe probar la polaridad con un multímetro. • Caída de voltaje y Falta de corriente: Debido a la distancia del cableado ó el grosor del cable puede haber pérdida en el Amperaje, para evitar esto debemos poner un cableado de calibre adecuado y una fuente de alimentación con el amperaje suficiente para abastecer de corriente necesaria la cámara. • Fuente de poder dañada: Revisar directamente con el multímetro el voltaje del eliminador. 12

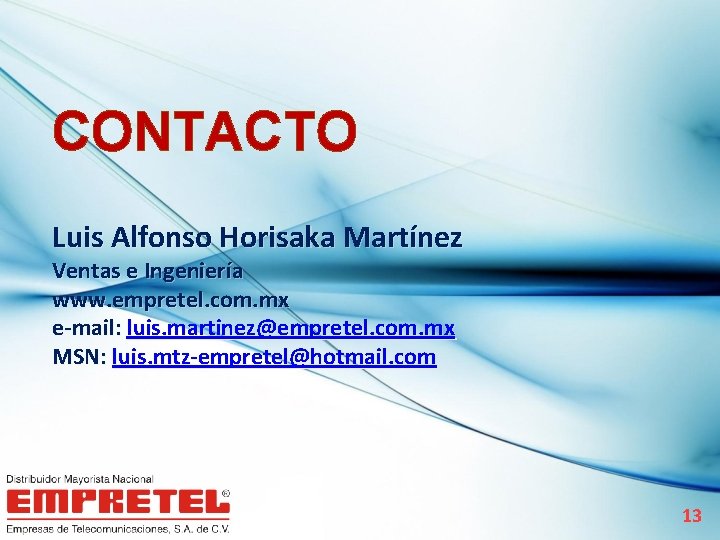

CONTACTO Luis Alfonso Horisaka Martínez Ventas e Ingeniería www. empretel. com. mx e-mail: luis. martinez@empretel. com. mx MSN: luis. mtz-empretel@hotmail. com 13
