Conectando a la Industria

Conectando a la Industria

Conexiones Permanentes Holedall

Conexiones Permanentes Holedall

Que califica como Conexión “Permanente” Debe tener cuatro características básicas: 1. El vástago debe

Que califica como Conexión “Permanente” Debe tener cuatro características básicas: 1. El vástago debe tener un anillo o zurco. 2. Un extremo de la “Férula” debe estar doblada hacia adentro. 3. El doblez de la “férula” debe agarrar el anillo o trabarse en el zurco del vástago. 4. Debe instalarse con un dispositivo mecánico.

Que NO califica como Conexión “Permanente” 1. 2. 3. 4. Cualquiera de las siguientes:

Que NO califica como Conexión “Permanente” 1. 2. 3. 4. Cualquiera de las siguientes: Vástagos y Férulas comunes de Latón o Acero Inoxidable. Conexiones Reutilizables. Cualquier tipo de vástago con anillo o zurco, utilizado con una férula metálica sin doblez en una de las puntas. Cualquier conexión que se pueda instalar en campo sin equipo especial.

Máquinas Holedall 15 Ton Ram 25 Ton Ram 50 Ton Ram 100 Ton Ram

Máquinas Holedall 15 Ton Ram 25 Ton Ram 50 Ton Ram 100 Ton Ram

Metodos de Sujeción 1. Reducción externa de la Férula 2. Expanción interna del Vástago

Metodos de Sujeción 1. Reducción externa de la Férula 2. Expanción interna del Vástago

Sujeción por Reducción Externa Dos Procesos de Prensado 1. Suajado Reducción progresiva de la

Sujeción por Reducción Externa Dos Procesos de Prensado 1. Suajado Reducción progresiva de la férula. 2. Crimpado Reducción radial de la totalidad del area a reducir. Los términos suajado y prensado a veces se confunden.

Suajado Externo

Suajado Externo

Ventajas del Suajado Externo § Se ha utilizado exitosamente por mas de 70 años.

Ventajas del Suajado Externo § Se ha utilizado exitosamente por mas de 70 años. § Se puede usar en cualquier tipo de manguera aún en aquellas con tubo interior de plástico. § Funciona con mangueras de cualquier tipo de refuerzo y estructura. § Retención superior de la conexión. § Resiste picos de presión y la fuerza ejercida para separar la conexión de la manguera.

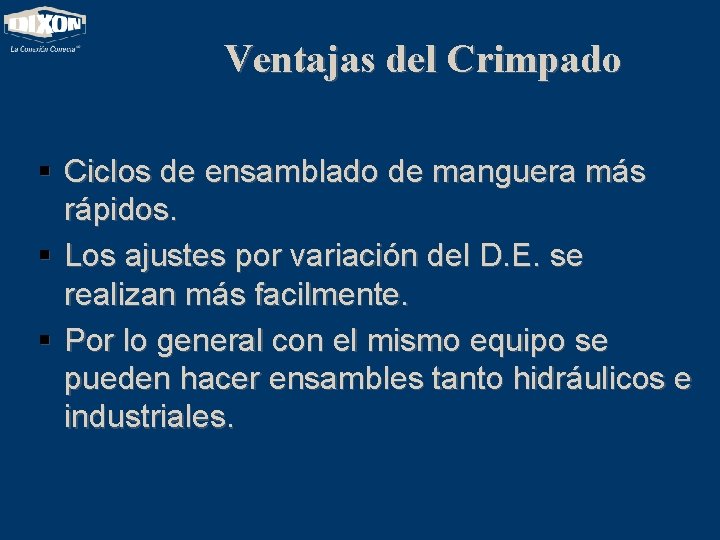

Ventajas del Crimpado § Ciclos de ensamblado de manguera más rápidos. § Los ajustes

Ventajas del Crimpado § Ciclos de ensamblado de manguera más rápidos. § Los ajustes por variación del D. E. se realizan más facilmente. § Por lo general con el mismo equipo se pueden hacer ensambles tanto hidráulicos e industriales.

En que lugares podemos encontrar conexiones Holedall Suajadas/Crimpadas? § § § Industrial Petrolera Industria

En que lugares podemos encontrar conexiones Holedall Suajadas/Crimpadas? § § § Industrial Petrolera Industria del Acero Plantas Químicas Fábricas de Papel Construcciones § § § Refinerias Puertos Marítimos Ind. Automotriz Minería Plantas de Fuerza

Conexiones Holedall Suajadas /Crimpadas Holedall Estandar Holedall tipo Boss Holedall tipo Brida Holedall tipo

Conexiones Holedall Suajadas /Crimpadas Holedall Estandar Holedall tipo Boss Holedall tipo Brida Holedall tipo Leva y Ranura Holedall tipo Air King

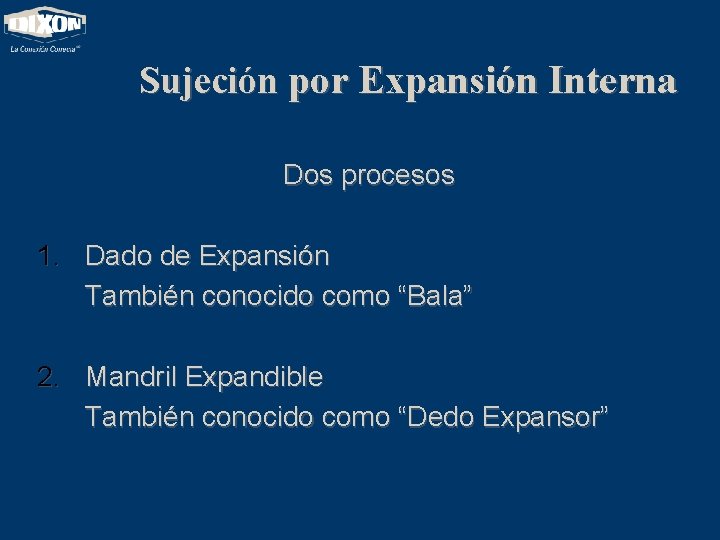

Sujeción por Expansión Interna Dos procesos 1. Dado de Expansión También conocido como “Bala”

Sujeción por Expansión Interna Dos procesos 1. Dado de Expansión También conocido como “Bala” 2. Mandril Expandible También conocido como “Dedo Expansor”

En que lugares podemos encontrar conexiones Holedall de Expansión Interna? § Aplicación de Concreto

En que lugares podemos encontrar conexiones Holedall de Expansión Interna? § Aplicación de Concreto § Chocret § Ind. Alimenticia § Ind. Lechera § Ind. Cervecera § § § Ind. Vinícola Ind. Farmacéutica Ind. Petrolera Plantas de Pintura Despacho Petrolíferos Combustible Avión

Ventajas de la Expanción Interna § § § Incrementa la Capacidad de Flujo. Reduce

Ventajas de la Expanción Interna § § § Incrementa la Capacidad de Flujo. Reduce la Turbulencia. Excelente Capacidad de Retención. Facil Instalación. Disponible en Acero Inoxidable para cumplir requerimientos tanto de la FDA como de 3 A. § Evita la acumulación de residuos alimenticios.

Productos de Expansión Interna Acero al Carbón Acero Inoxidable Grado Alimenticio

Productos de Expansión Interna Acero al Carbón Acero Inoxidable Grado Alimenticio

Alguna Pregunta?

Alguna Pregunta?
