CONDUCTORES ELCTRICOS A TIPOS Y APLICACIONES DE CONDUCTORES
- Slides: 38
CONDUCTORES ELÉCTRICOS
A. TIPOS Y APLICACIONES DE CONDUCTORES ELÉCTRICOS
DEFINICIONES BÁSICAS
CUERPOS CONDUCTORES 4 Cuerpos que presentan poca resistencia al paso de la corriente eléctrica, al estar sometido a un diferencial de potencial. Por su estado físico pueden ser: sólidos, líquidos o gaseoso; y por su procedencia: naturales o artificiales
CONDUCTOR ELÉCTRICO 5 Cuerpos capaces de conducir o transmitir la energía eléctrica. Este puede ser alambre (formado por una sola hebra) o cable (formado por varias hebras retorcidas entre sí). Los materiales más empleados en la fabricación de los conductores eléctricos son el Cobre y el Aluminio.
PROPIEDADES DE LOS CONDUCTORES MECÁNICA S 2. TERMICAS 3. ELÉCTRICA S 1. 6
PROPIEDADES DE LOS CONDUCTORES 1. 7 MECÁNICAS a. Resistencia a la compresión b. Resistencia a la tracción c. Alargamiento a la rotura
PROPIEDADES DE LOS CONDUCTORES 1. 2. 8 MECÁNICAS TÉRMICAS a. Temperatura de fusión b. Calor específico c. Coeficiente de dilatación d. Conductividad térmica
PROPIEDADES DE LOS CONDUCTORES 1. 2. 3. 9 MECÁNICAS TÉRMICAS ELÉCTRICAS a. Resistencia eléctrica b. Resistividad c. Variación de la resistencia con la
TIPOS DE CONDUCTORES
PARTES DE UN CONDUCTOR ELÉCTRICO q q q 11 El alma o elemento conductor El aislamiento Las cubiertas protectoras.
SEGÚN LA CARACTERÍSTICA DEL ALMA POR SU CONSTITUCIÓN ALAMBRE Formado por un solo elemento o hilo conductor. Se emplea en líneas aéreas, como conductor desnudo o aislado, instalaciones eléctricas a la intemperie, ductos o directamente sobre aisladores. CABLE 12 Formado por una serie de hilos conductores, con gran flexibilidad
SEGÚN LA CARACTERÍSTICA DEL ALMA POR EL NÚMERO DE CONDUCTORES MONOCONDUCTOR Con una sola alma conductora, con aislamiento y con o sin cubierta protectora MULTICONDUCTOR 13 Con dos o más almas conductoras aisladas entre sí, envueltas cada una por su respectiva capa de aislamiento y con una o más cubiertas protectoras.
APLICACIONES DE LOS CONDUCTORES

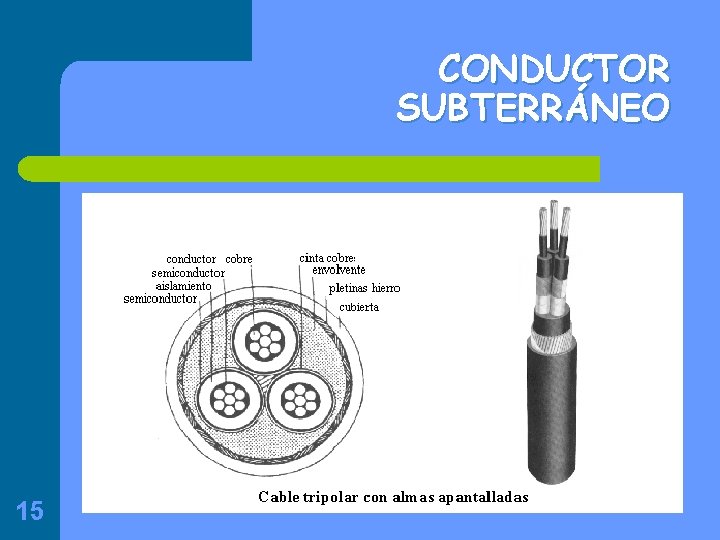

CONDUCTOR SUBTERRÁNEO 15
ALAMBRES DESNUDOS Como alambre se usa en circuitos aéreos de comunicación telegráfica, en sistemas de puesta a tierra y otros. Como cable se emplea en líneas aéreas de transmisión y distribución 16
CONDUCTORES PARA VEHÍCULOS: GPT, SGT, HTT GPT. En alumbrado, señales, tableros de control de vehículos. SGT. Para conexiones a acumuladores de batería en vehículos o equipos estacionarios HTT. Para conexiones entre las bujías, el distribuidor y a la bobina. 17
CORDONES PORTÁTILES: NLT, NMT, NPT En aparatos o equipos sujetos a arrollamientos, vibraciones o desplazamientos, y para todo tipo de instalaciones móviles. NLT. Servicio liviano NMT. Servicio medio pesado. NPT. Servicio pesado. Tensión de servicio: 300 V: NLT, NMT; 600 V: NPT 18
ALAMBRES CHATOS INDOPRENE TM Utilizado en instalaciones interiores, visibles o empotradas directamente en el interior de muros y paredes, lugares secos y húmedos o en ambientes corrosivos Tensión de servicio: 500 V 19
CABLES TIPO CAI-S Y CAI O CAAI-S Y CAAI Podrán ser 2 ó 3 conductores de fase, cableados alrededor de un portante. Los conductores de fase y de alumbrado son de cobre recocido (temple blando, cableado concéntrico), en los cables CAI-S y CAI; y de aluminio puro en los cables CAAI-S y CAAI. El soporte será un cable de acero galvanizado, para cables tipo CAI-S y CAAI-S y de cobre temple duro para los cables CAI o aleación de aluminio para los cables CAAI; en este caso el soporte sirve además como neutro. Los conductores y el soporte son aislados XLPE resistente a la intemperie 20
CABLES TIPO CAI-S Y CAI O CAAI-S Y CAAI TIPO CAAI Y CAAI-S TIPO CAI Y CAI-S 21
CABLES TIPO NKY DE MEDIA TENSIÓN En redes eléctricas de distribución primaria de energía en media tensión. Redes troncales en urbanizaciones. En lugares en que los efectos químicos, especialmente los hidrocarburos aromáticos exigen una protección de plomo, como surtidores de gasolina, refinerías de petróleo y explotaciones similares. 22 Puede ser instalado directamenterrado en lugares secos y húmedos.
CABLES TIPO NYY DUPLEX Y TRIPLE En redes eléctricas de distribución en baja tensión en urbanizaciones, directamenterrado en lugares secos y húmedos 23
CABLE SECO UNIPOLAR TIPO N 2 YSY En distribución y sub-transmisión. Como alimentador de transformadores en sub-estaciones. En centrales eléctricas, instalaciones industriales y de maniobra, en urbanizaciones e instalaciones mineras. Tensión de servicio: 6, 10, 15 KV 24
CABLE SECO UNIPOLAR TIPO N 2 XSY Distribución y sub-transmisión de energía aérea y subterránea. Como alimentador de transformadores en subestaciones. En centrales eléctricas, instalaciones industriales, urbanizaciones e instalaciones mineras, en lugares secos o húmedos 25
B. SELECCIÓN DE CONDUCTORES
CRITERIOS DE CÁLCULO q Capacidad de conducción de corriente. q Caída de voltaje permitida. q Capacidad para soportar la corriente de cortocircuito. q Pérdidas por efecto joule. q Fuerza de tiro 27
CRITERIOS DE SELECCIÓN q Cálculo mecánico eléctrico definido. q Lugar de instalación. q Sistema de canalización. q Disponibilidad. q Normatividad legal. 28
C. SISTEMAS DE CONDUCCIÓN DE ENERGÍA
CANALIZACIONES ELÉCTRICAS
DEFINICIONES BÁSICAS CANALIZACION. Conjunto formado por un cable o cables o barras y las partes que los aseguran, y de ser necesario, recubren el cable (s) o las barras. CONDUCTO. 31 Parte de un sistema de canalización eléctrica cerrada, de sección transversal circular o no para conductores aislados y/o cables en instalaciones eléctricas, permitiéndoles ser arrastrados y/o cambiados
DEFINICIONES BÁSICAS SISTEMA DE CONDUCTOS. Una combinación de conductos, buzones de inspección, buzones de registro y cámaras, unidos para formar un solo conjunto. BANDEJA 32 Soporte de cables compuestos por una base continua y rebordes y sin cubierta
DEFINICIONES BÁSICAS CANAL. Sistema de envolventes cerrados que comprenden una base cubierta removible destinada a envolver completamente los conductores aislados, cables, cordones, y para el alojamiento de otros equipos eléctricos. 33

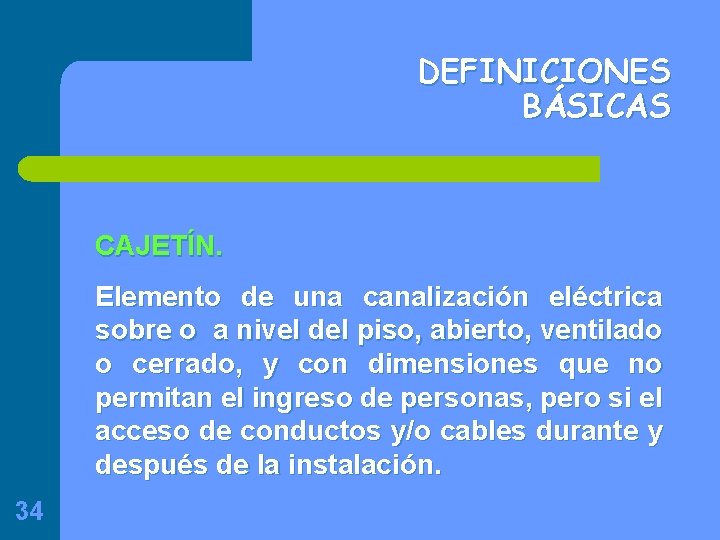

DEFINICIONES BÁSICAS CAJETÍN. Elemento de una canalización eléctrica sobre o a nivel del piso, abierto, ventilado o cerrado, y con dimensiones que no permitan el ingreso de personas, pero si el acceso de conductos y/o cables durante y después de la instalación. 34
DEFINICIONES BÁSICAS ESCALERA DE CABLES. Soporte para cables formado por una serie de elementos transversales rígidamente fijos a los montantes longitudinales principales. REPISA. 35 Soportes horizontales para cables fijos en un extremo, espaciados a intervalos en los cuales se ubican los cables.
SISTEMAS DE CANALIZACIÓN
TIPOS DE CONDUCTOS PLANO. Conducto cuyo perfil es rectilíneo en su sección longitudinal ACANALADO. Conducto cuyo perfil es corrugado en su sección longitudinal 37 RÍGIDO. Conducto que no puede ser doblado, o que únicamente puede ser doblado con la ayuda de un medio mecánico, con o sin tratamiento especial.
TIPOS DE CONDUCTOS FLEXIBLE. Conducto que pude ser doblado manualmente aplicando una fuerza razonable, pero sin otra ayuda. METÁLICO. Conductos únicamente con metal. fabricados COMPUESTO. Conducto fabricado con materiales metálicos y no metálicos. 38
