Condenspotten 1 Wat gaan we bestuderen 2 Doel

Condenspotten 1

Wat gaan we bestuderen? 2 Doel & Karakteristieken Principes Voordelen >< Nadeel Technologie // Toepassingen Plaatsen van condenspotten en Afwateringspunten Condenspotbewaking

Doel & Karakteristieken 3 Verwijderen condensaat Levensduur & betrouwbaarheid Ontluchten Minimaal stoom verlies CO 2 evacueren Corrosie Bestendig Ongevoelig zijn voor tegendruk Ongevoelig zijn voor vuil

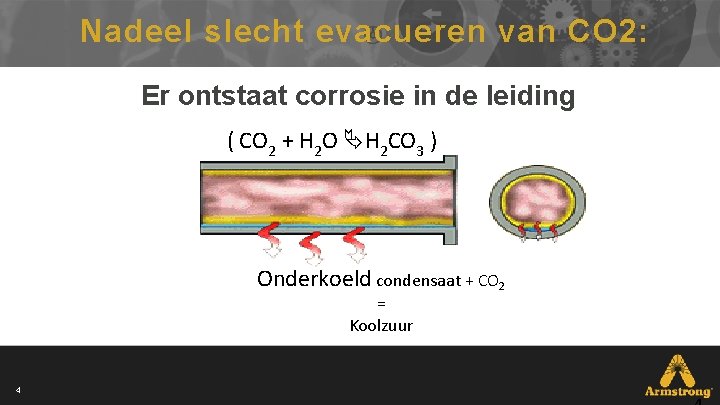

Nadeel slecht evacueren van CO 2: Er ontstaat corrosie in de leiding ( CO 2 + H 2 O H 2 CO 3 ) Onderkoeld condensaat + CO 2 = Koolzuur 4

Problemen 5

Nadeel: Lager rendement van warmtewisselaar 6

Principes // praktijk demo Onderscheid stoom & condensaat 7 Condenspotfamilie Snelheid Thermodynamisch Temperatuur Thermostatisch Dichtheid Mechanisch

Principes // praktijk demo Thermodynamisch 8

Principes // praktijk demo Thermodynamisch 9

Principes // praktijk demo Thermostatisch 10

Principes // praktijk demo Thermostatisch Balg 11 Membraan Bimetaal

Principles // praktijk demo Balg 12

Principes // praktijk demo Membraan 13

Principes // praktijk demo Bimetaal 14

Principes // praktijk demo Mechanisch 15

Principes // praktijk demo Mechanisch F & T / Vlotter 16 I B/Omgekeerde Emmer

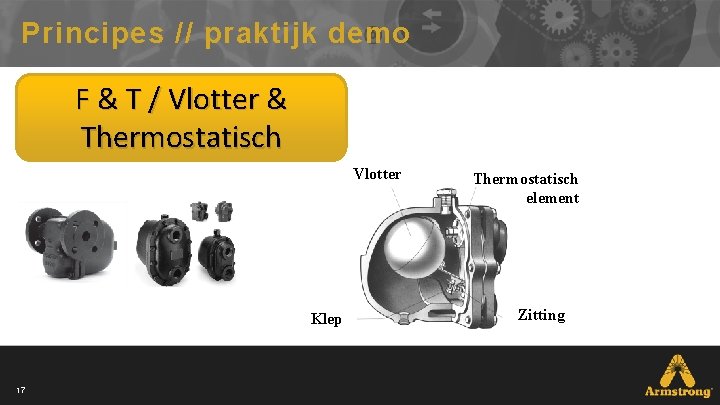

Principes // praktijk demo F & T / Vlotter & Thermostatisch Vlotter Klep 17 Thermostatisch element Zitting

Principes // praktijk demo F & T / Vlotter & Thermostatisch 18

Principes // Praktijk demo F & T / Vlotter & Thermostatisch 19

Principes // Praktijk demo Zitting I B/Omgekeerde Emmer Vent Klep Hefboom & Emmer 20

Principes // Praktijk demo I/B Omgekeerde Emmer 21

Principles // working demo I B/Omgekeerde Emmer 22

Principles // working demo I B/Omgekeerde Emmer 23

Samenvatting 24 Familie Werkingsprincipe Type Thermodynamisch Snelheid Schijf Thermostatisch Temperatuur Balg-Membraan. Bimetaal Mechanisch Dichtheid F&T – I B

Voordelen-Nadelen Thermodynamisch Schijf 25 Voordelen • Afmetingen & gewicht • Installatie oriëntatie • One seat size • Waterslag bestendig • Goedkoop Nadelen • Weersgevoelig • Cyclus & lage belasting • ∆p gevoelig • Vuil gevoelig • Opblokking condensaat • Slechte evacuatie NCG • Levensduur

Voordelen-Nadelen Thermostatisch Balg-Membraan Bimetaal 26 Voordelen • Afmetingen & gewicht • Installatie oriëntatie • Aanpasbaar aan ∆p • Bi-metallisch waterslagbestendig • Goed ontgassen bij opstart Nadelen • Balg & membraan gevoelig aan waterslagen • Vuilgevoelig • Opblokking condensaat • Evacueert geen hete lucht • Levensduur

Voordelen-Nadelen Mechanisch F&T / Vlotter 27 Nadelen Voordelen • Grote condensaatdebieten • Geen condensaat opblokking • Klep zit in condensaat • Goede ontgassing bij opstart Waterslaggevoelig Vuilgevoelig Bevriezingsgevaar Geen ontluchting van hete lucht • Gesloten bij falen • •

Voordelen-Nadelen Mechanisch IB/ Omgekeerde Emmer 28 Voordelen • Relatief hoge debieten • Geen condensaatopblokking • Klep zit bovenaan • Goede ontluchting van NCG • Levensduur • Open igv falen • Goed waterslagbestendig Roles & Characteristics Principles // Working Demo Applications Pumping trap Nadelen • Verticale positie • Gevoelig voor overhitte stoom

Technologie // Toepassingen Eerste keuze Toepassingen • • • 29 Hoofdlijn Stoom aftakkingen Condensaat Afscheider Tracing Overhitte stoom • • • IB of F&T* IB IB of F&T* • • IB Bimetallic * F&T enkel binnenopstelling

Plaatsen van condenspotten in stoomsysteem 30

Selectie van condenspotten & veiligheidsfactoren 31

Selectie van condenspotten & veiligheidsfactoren 32

Ontwatering van stoomleiding SLECHT 33

Ontwatering van stoomleiding GOED 34

Dimensioneren van afwateringspunten 35

Dimensioneren van afwateringspunten Aanbevolen afwateringslengte per stoomcollector 36

Universele Connector 37

Condenspot Bewaking • • • 38 Uitvoeren door gespecialiseerde service ingenieur Minimaal jaarlijkse controle van condenspotten Maximaal 7% faling Advies correcte condenspot Lekkende condenspot ½ jaar terugverdiend Volledige analyse van de condenspotten populatie: – Visuele inspectie, – Infra rood temperatuur beeld – Ultrasone geluidstest

Condenspotten Management verlaagt Totale Kosten 2, 500, 000 € 2, 000 € Total Costs Cost of replacement equipment (€/year) 1, 500, 000 € Manpower cost for trap station revamping (€/year) Trap testing cost (€/year) 1, 000 € Estimated operational losses (€/year) 500, 000 € Energy losses (€/year) -? ? € Year 1 Year 5 Costs Evolution over 5 years 39 Basic Data: Basis Gegevens: - Population -of 5. 000 5 000 condenspotten steam trap stations - Steam cost-of 25 €/t Stoomkosten 25 €/t 39

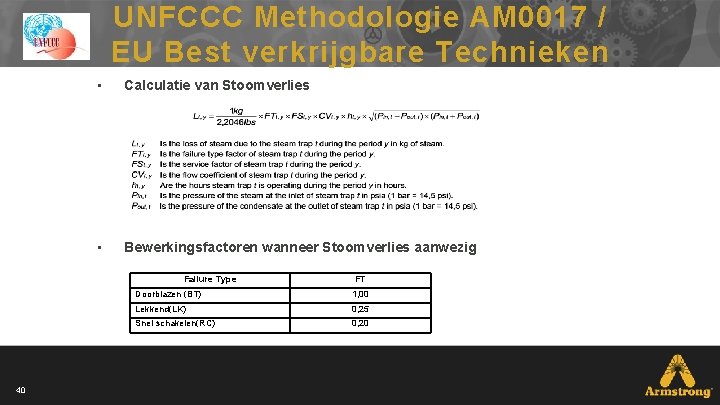

UNFCCC Methodologie AM 0017 / EU Best verkrijgbare Technieken • Calculatie van Stoomverlies • Bewerkingsfactoren wanneer Stoomverlies aanwezig Failure Type 40 FT Doorblazen (BT) 1, 00 Lekkend(LK) 0, 25 Snel schakelen(RC) 0, 20

Gedetailleerde rapportage 41

Sage condenspot controle • Condenspot gegevens consulteerbaar via Iphone, Ipad of PC • Ingebrachte gegevens direct consulteerbaar 42

Toestand condenspotten Condenspot in opgeblokte fase • WW oppervlak is ondergelopen met condensaat • Thermische spanningen in WW • WW zal niet meer nodige vermogen opbrengen • Mogelijk waterslagen in stoomsysteem • Verkorte levensduur van WW • Veiligheidsrisico voor gebruikers stoominstallatie 43

Toestand condenspotten Condenspot in opgeblokte fase • Energie stroomt vrijuit weg • Verhoogde druk in condensaat retour leiding • Kettingreactie van falende condenspotten op hetzelfde condensaatcircuit • Mogelijk waterslagen in condensaatcircuit • Veiligheidsrisico voor gebruikers stoominstallatie 44

Automatische Condenspot bewaking • Draadloze bewaking – Condenspotten – Akoestisch – Temperatuur 45

Andere aanbevelingen voor piping Design Plaats voorzien voor isolatie & steunen Plaats voorzien voor wandelpaden, ladders of werkplaatsen Exentrische overgangstukken voorzien 46

Andere aanbevelingen voor piping Design 47

Andere aanbevelingen voor piping Design 48

Andere aanbevelingen voor piping Design 49

OK 50 NIET OK
