Concreta Tecnologia em Engenharia CORTINA ATIRANTADA Técnica de execução JAN/19

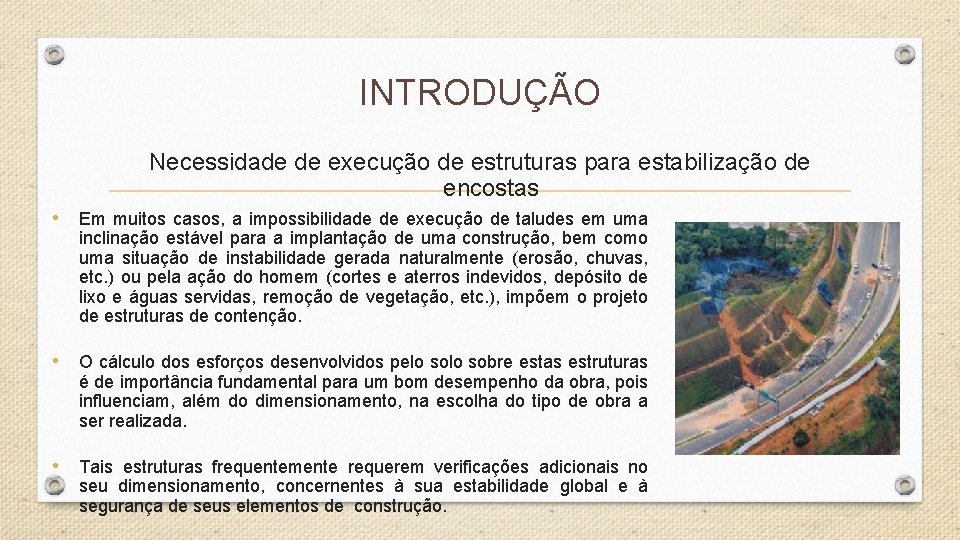

INTRODUÇÃO Necessidade de execução de estruturas para estabilização de encostas • Em muitos casos, a impossibilidade de execução de taludes em uma inclinação estável para a implantação de uma construção, bem como uma situação de instabilidade gerada naturalmente (erosão, chuvas, etc. ) ou pela ação do homem (cortes e aterros indevidos, depósito de lixo e águas servidas, remoção de vegetação, etc. ), impõem o projeto de estruturas de contenção. • O cálculo dos esforços desenvolvidos pelo sobre estas estruturas é de importância fundamental para um bom desempenho da obra, pois influenciam, além do dimensionamento, na escolha do tipo de obra a ser realizada. • Tais estruturas frequentemente requerem verificações adicionais no seu dimensionamento, concernentes à sua estabilidade global e à segurança de seus elementos de construção.

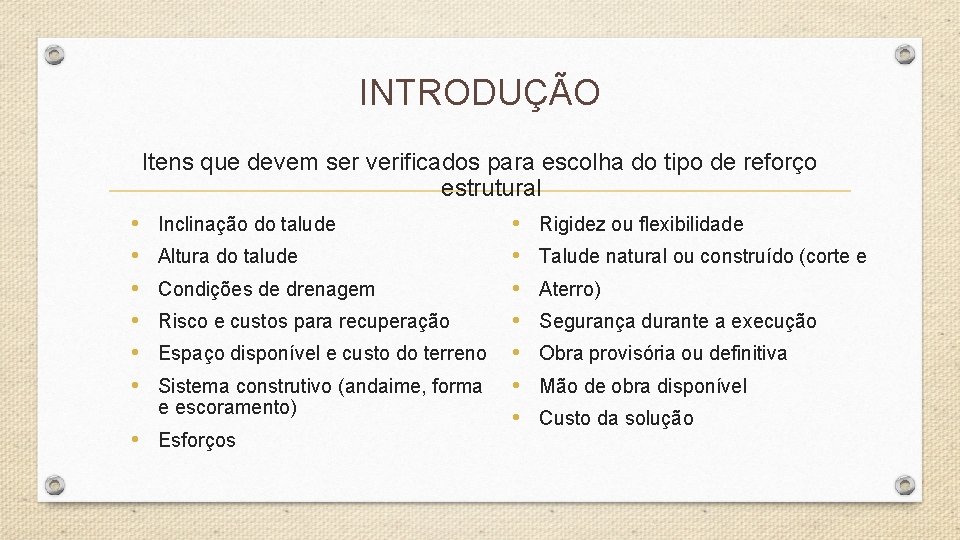

INTRODUÇÃO Itens que devem ser verificados para escolha do tipo de reforço estrutural • Inclinação do talude • Rigidez ou flexibilidade • Altura do talude • Talude natural ou construído (corte e • Condições de drenagem • Aterro) • Risco e custos para recuperação • Segurança durante a execução • Espaço disponível e custo do terreno • Obra provisória ou definitiva • Sistema construtivo (andaime, forma • Mão de obra disponível e escoramento) • Custo da solução • Esforços

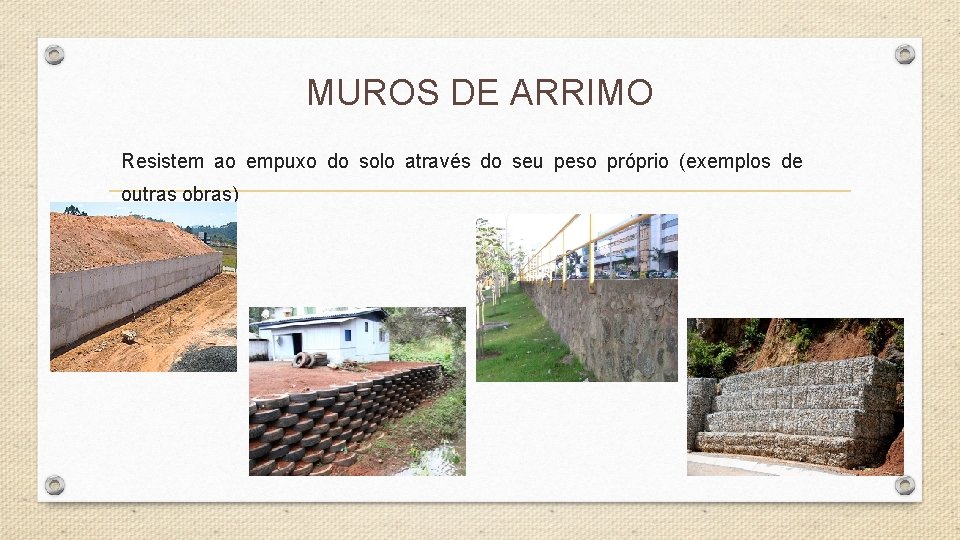

MUROS DE ARRIMO Resistem ao empuxo do solo através do seu peso próprio (exemplos de outras obras)

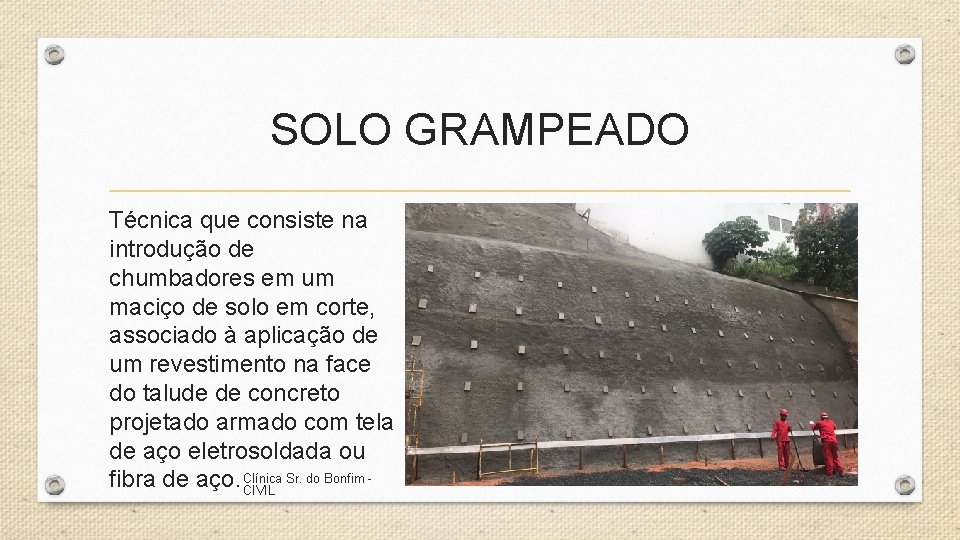

SOLO GRAMPEADO Técnica que consiste na introdução de chumbadores em um maciço de solo em corte, associado à aplicação de um revestimento na face do talude de concreto projetado armado com tela de aço eletrosoldada ou Sr. do Bonfim fibra de aço. Clínica CIVIL

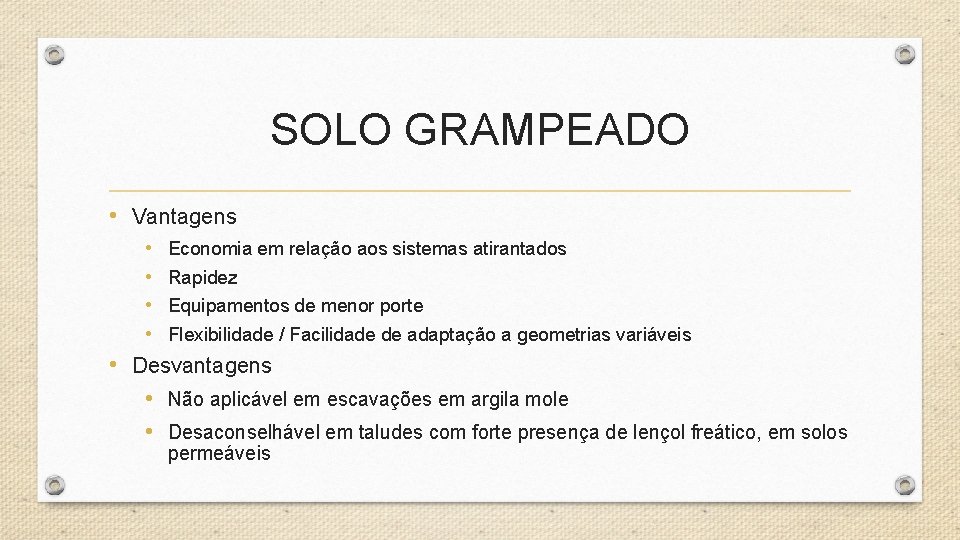

SOLO GRAMPEADO • Vantagens • Economia em relação aos sistemas atirantados • Rapidez • Equipamentos de menor porte • Flexibilidade / Facilidade de adaptação a geometrias variáveis • Desvantagens • Não aplicável em escavações em argila mole • Desaconselhável em taludes com forte presença de lençol freático, em solos permeáveis

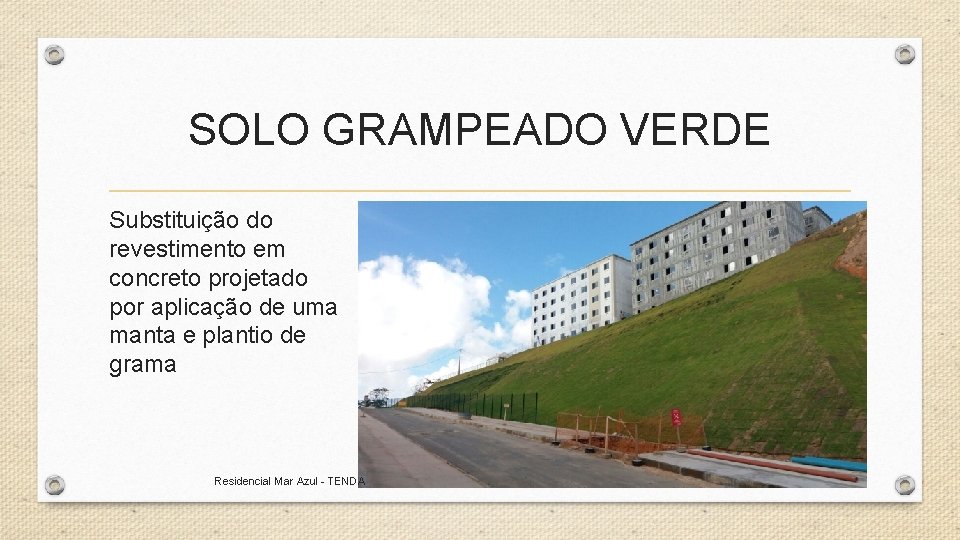

SOLO GRAMPEADO VERDE Substituição do revestimento em concreto projetado por aplicação de uma manta e plantio de grama Residencial Mar Azul - TENDA

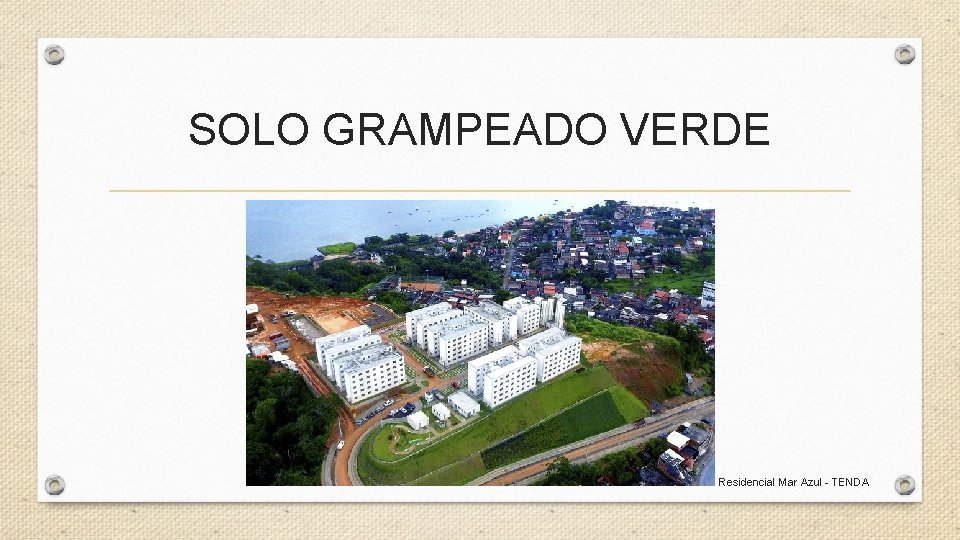

SOLO GRAMPEADO VERDE Residencial Mar Azul - TENDA

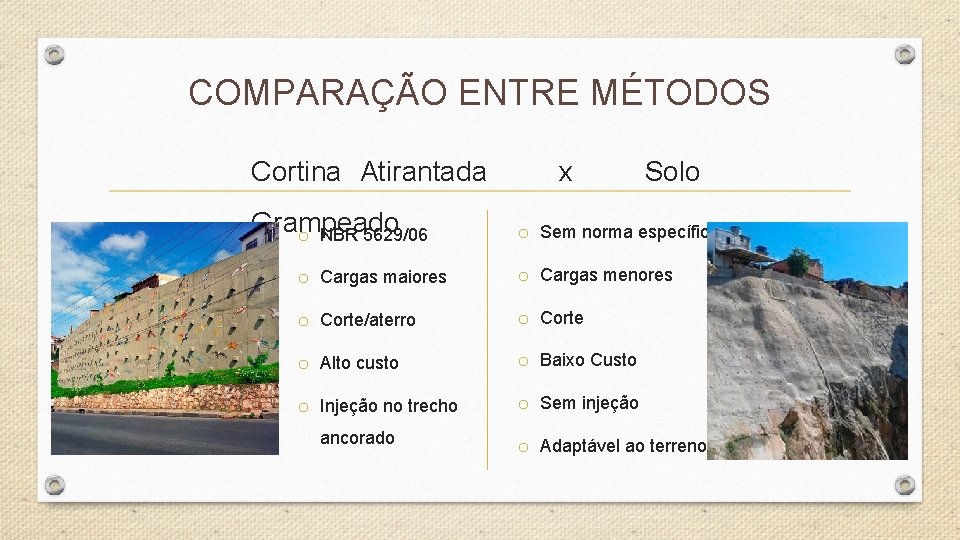

COMPARAÇÃO ENTRE MÉTODOS Cortina Atirantada Grampeado o NBR 5629/06 x Solo o Sem norma específica o Cargas maiores o Cargas menores o Corte/aterro o Corte o Alto custo o Baixo Custo o Injeção no trecho o Sem injeção ancorado o Adaptável ao terreno

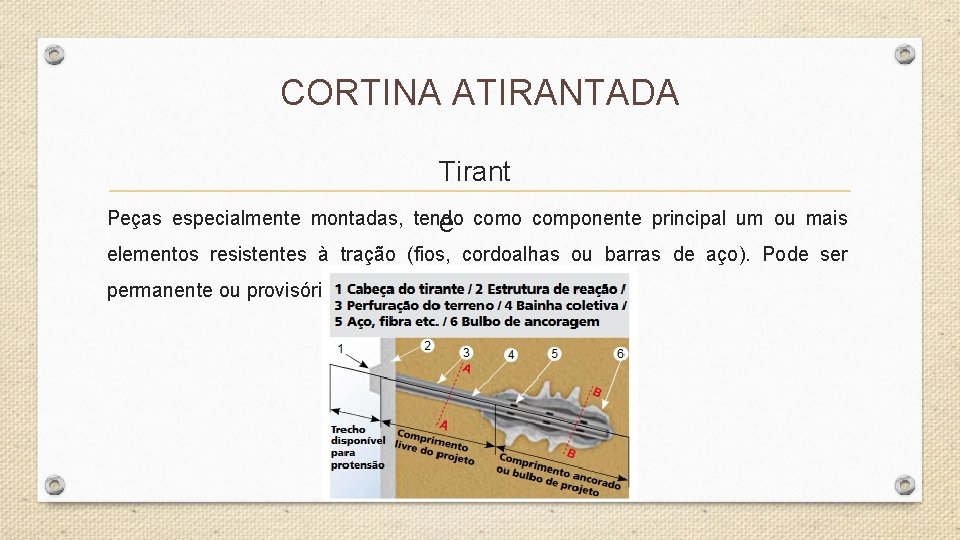

CORTINA ATIRANTADA Tirant Peças especialmente montadas, tendo e como componente principal um ou mais elementos resistentes à tração (fios, cordoalhas ou barras de aço). Pode ser permanente ou provisório.

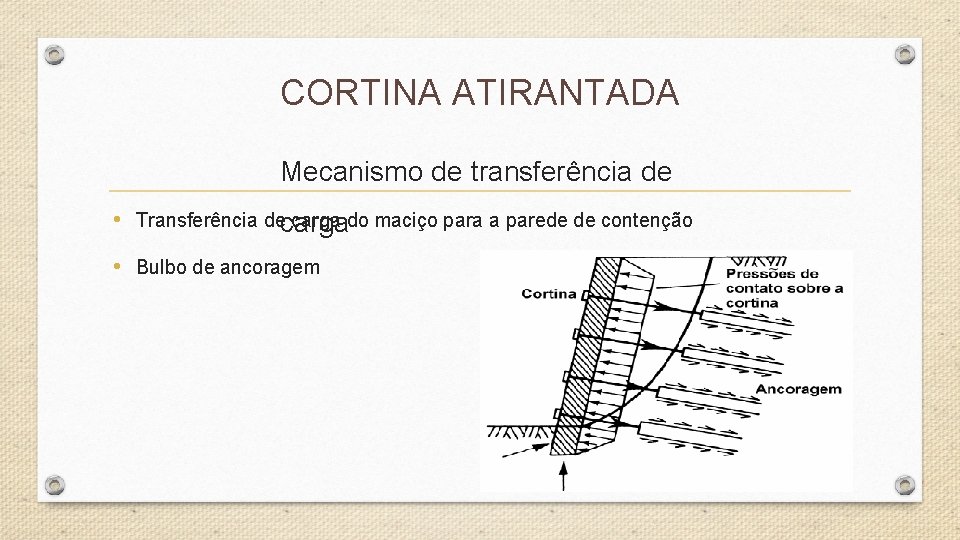

CORTINA ATIRANTADA Mecanismo de transferência de • Transferência decarga do maciço para a parede de contenção • Bulbo de ancoragem

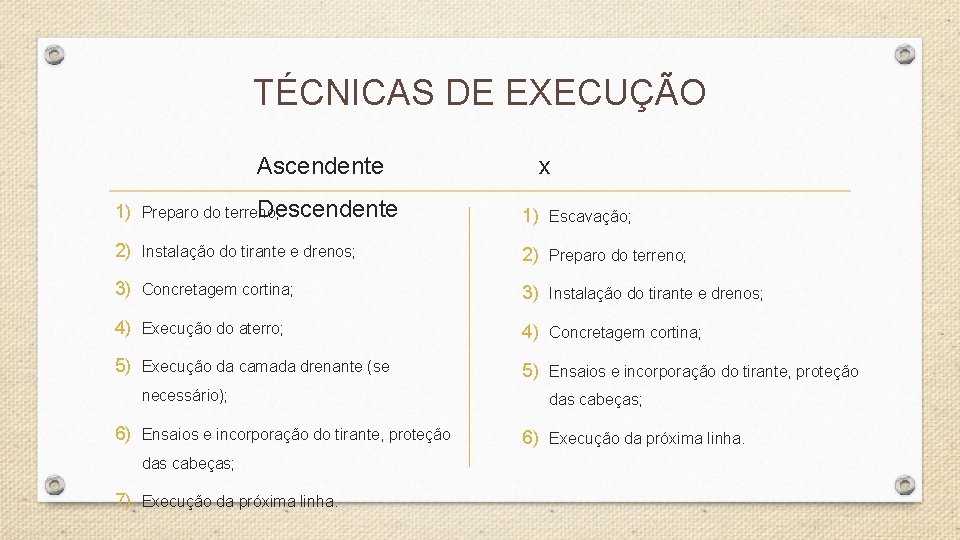

TÉCNICAS DE EXECUÇÃO Ascendente x Descendente 1) Preparo do terreno; 1) Escavação; 2) Instalação do tirante e drenos; 2) Preparo do terreno; 3) Concretagem cortina; 3) Instalação do tirante e drenos; 4) Execução do aterro; 4) Concretagem cortina; 5) Execução da camada drenante (se 5) Ensaios e incorporação do tirante, proteção necessário); 6) Ensaios e incorporação do tirante, proteção das cabeças; 7) Execução da próxima linha. das cabeças; 6) Execução da próxima linha.

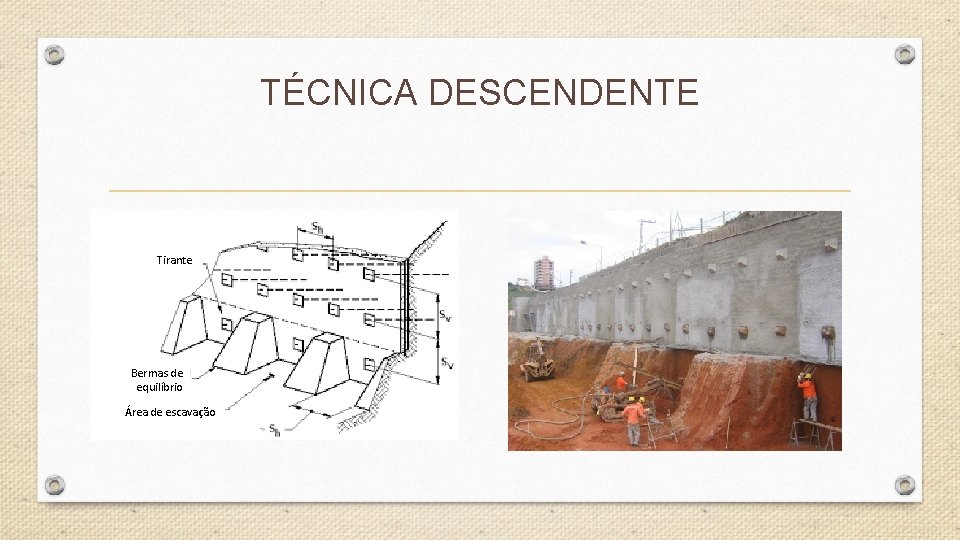

TÉCNICA DESCENDENTE Tirante Bermas de equilíbrio Área de escavação

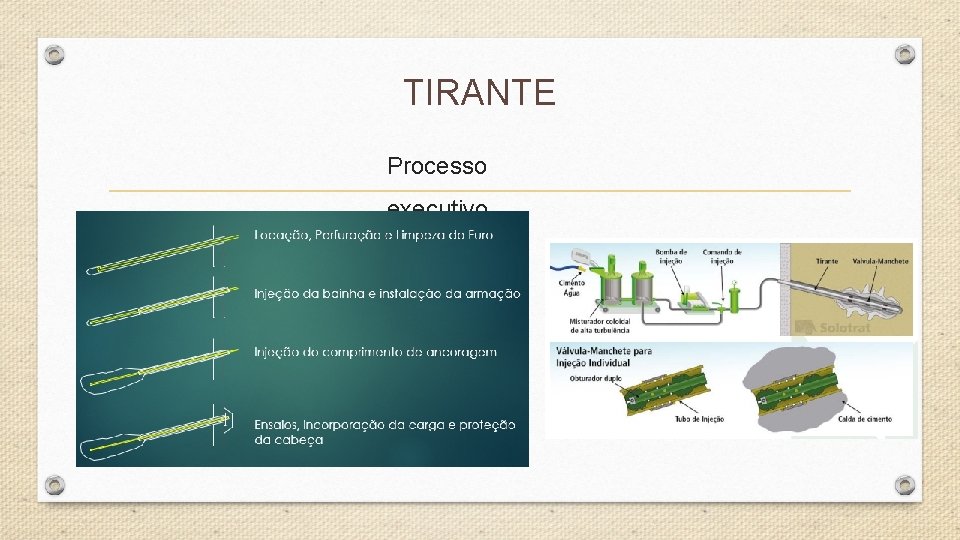

TIRANTE Processo executivo

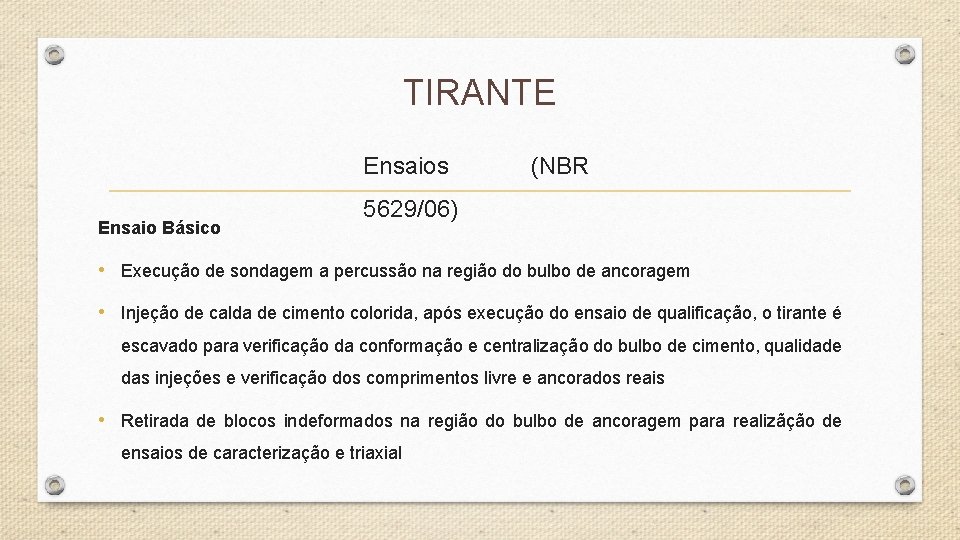

TIRANTE Ensaios Ensaio Básico (NBR 5629/06) • Execução de sondagem a percussão na região do bulbo de ancoragem • Injeção de calda de cimento colorida, após execução do ensaio de qualificação, o tirante é escavado para verificação da conformação e centralização do bulbo de cimento, qualidade das injeções e verificação dos comprimentos livre e ancorados reais • Retirada de blocos indeformados na região do bulbo de ancoragem para realizãção de ensaios de caracterização e triaxial

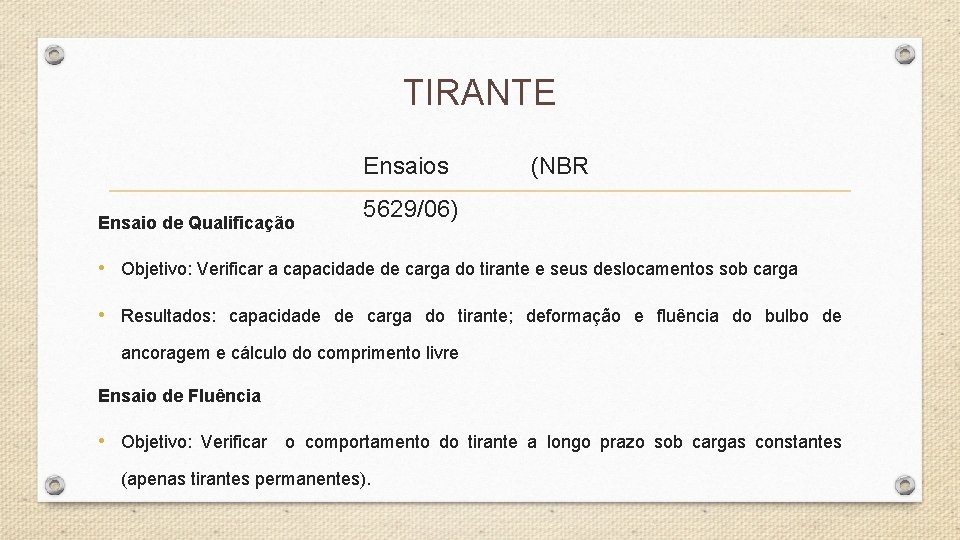

TIRANTE Ensaios Ensaio de Qualificação (NBR 5629/06) • Objetivo: Verificar a capacidade de carga do tirante e seus deslocamentos sob carga • Resultados: capacidade de carga do tirante; deformação e fluência do bulbo de ancoragem e cálculo do comprimento livre Ensaio de Fluência • Objetivo: Verificar o comportamento do tirante a longo prazo sob cargas constantes (apenas tirantes permanentes).

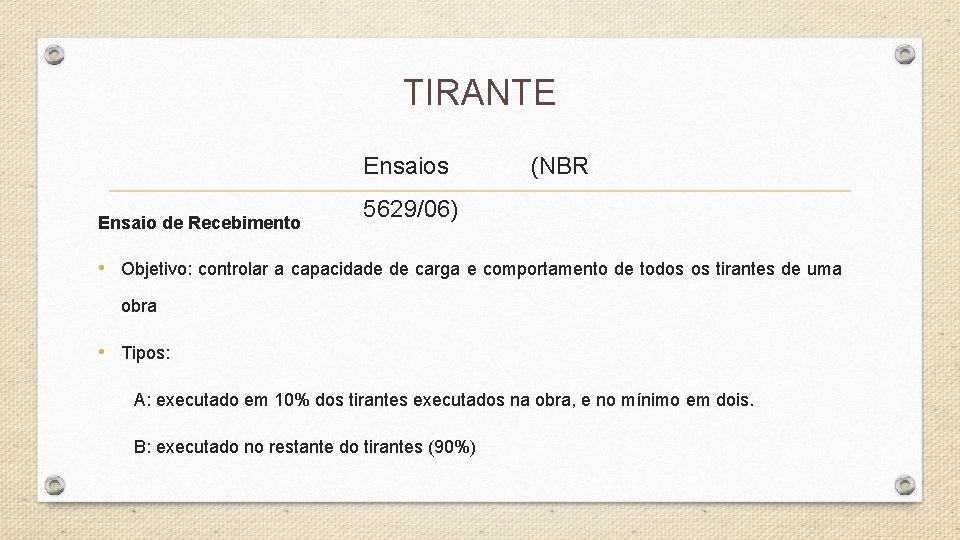

TIRANTE Ensaios Ensaio de Recebimento (NBR 5629/06) • Objetivo: controlar a capacidade de carga e comportamento de todos os tirantes de uma obra • Tipos: A: executado em 10% dos tirantes executados na obra, e no mínimo em dois. B: executado no restante do tirantes (90%)

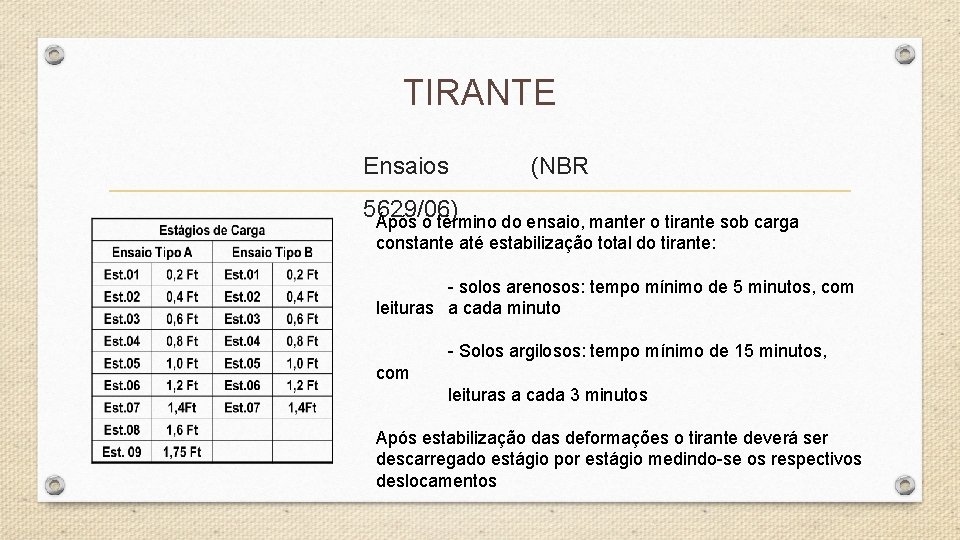

TIRANTE Ensaios (NBR 5629/06) Ápós o término do ensaio, manter o tirante sob carga constante até estabilização total do tirante: - solos arenosos: tempo mínimo de 5 minutos, com leituras a cada minuto - Solos argilosos: tempo mínimo de 15 minutos, com leituras a cada 3 minutos Após estabilização das deformações o tirante deverá ser descarregado estágio por estágio medindo-se os respectivos deslocamentos

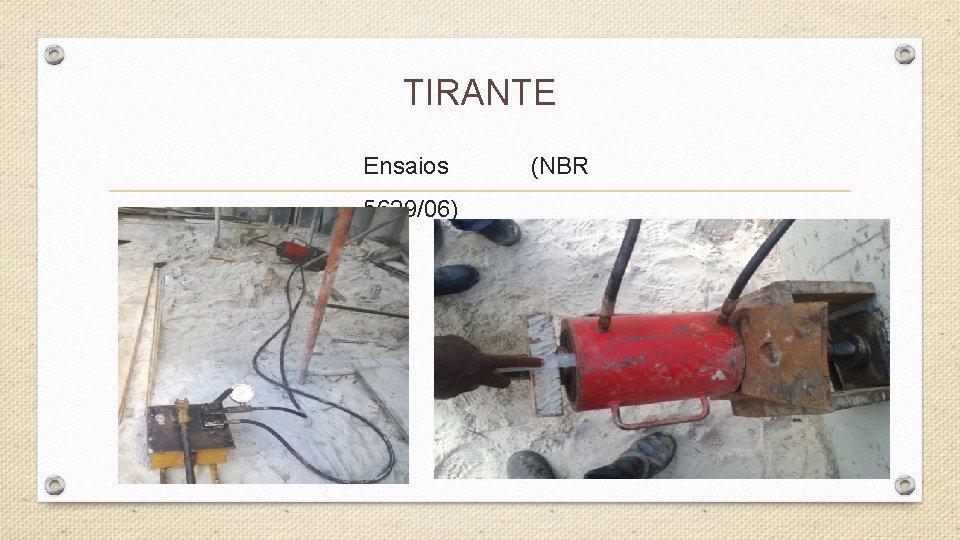

TIRANTE Ensaios 5629/06) (NBR

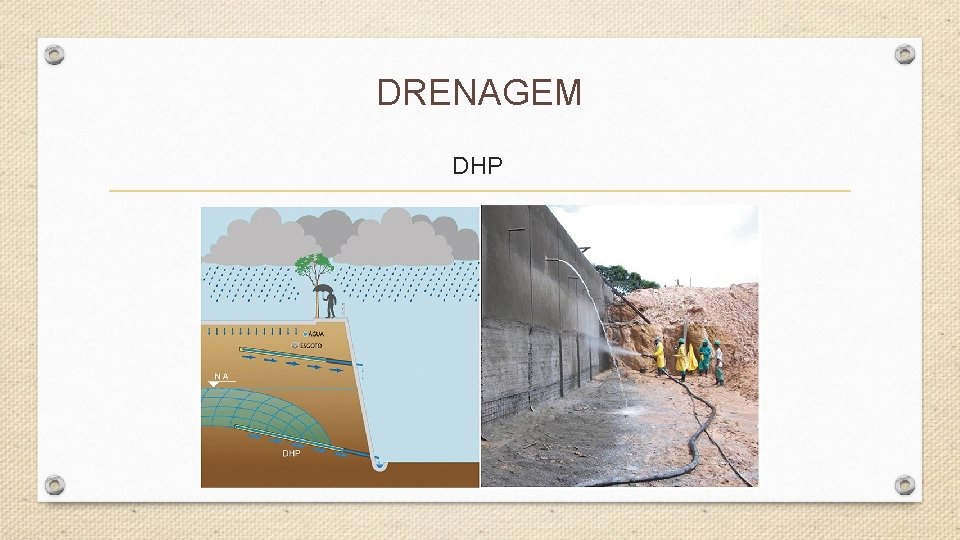

DRENAGEM DHP

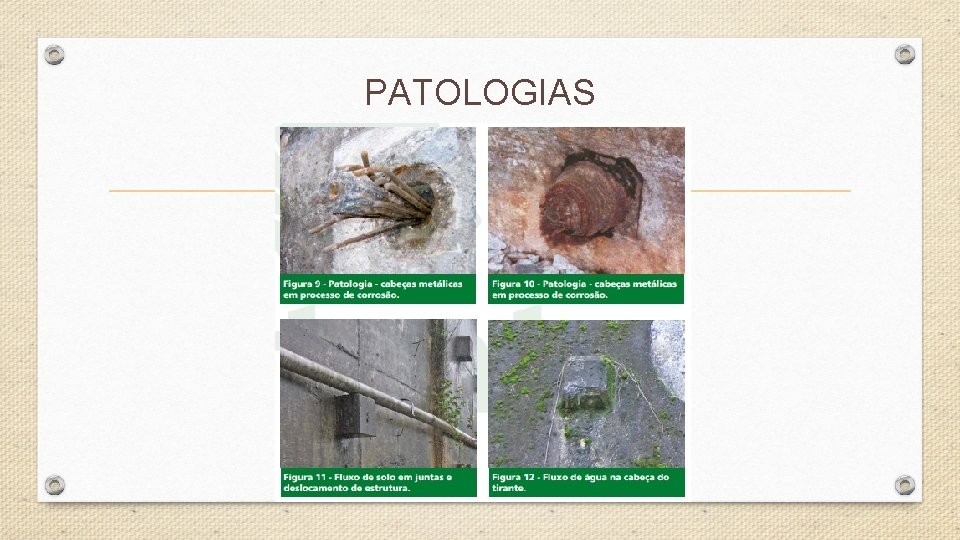

PATOLOGIAS

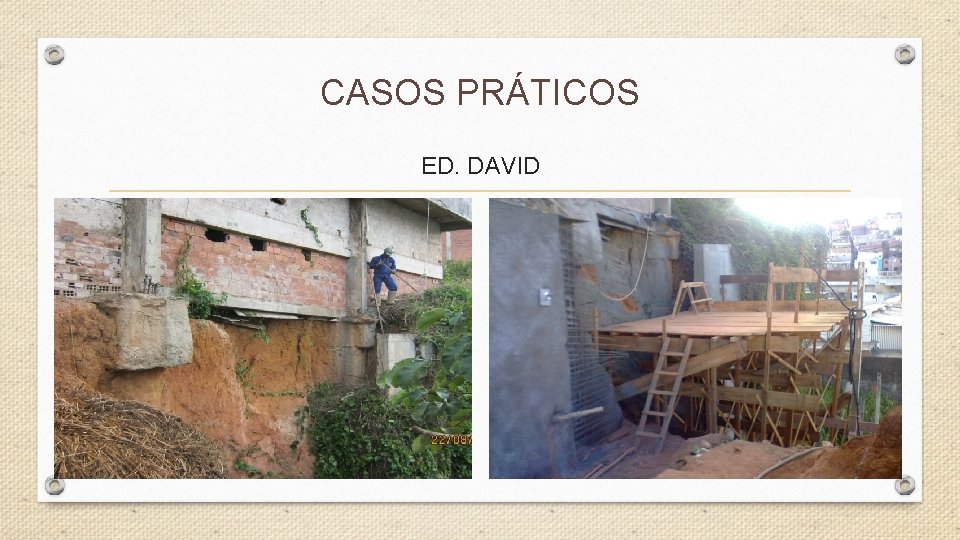

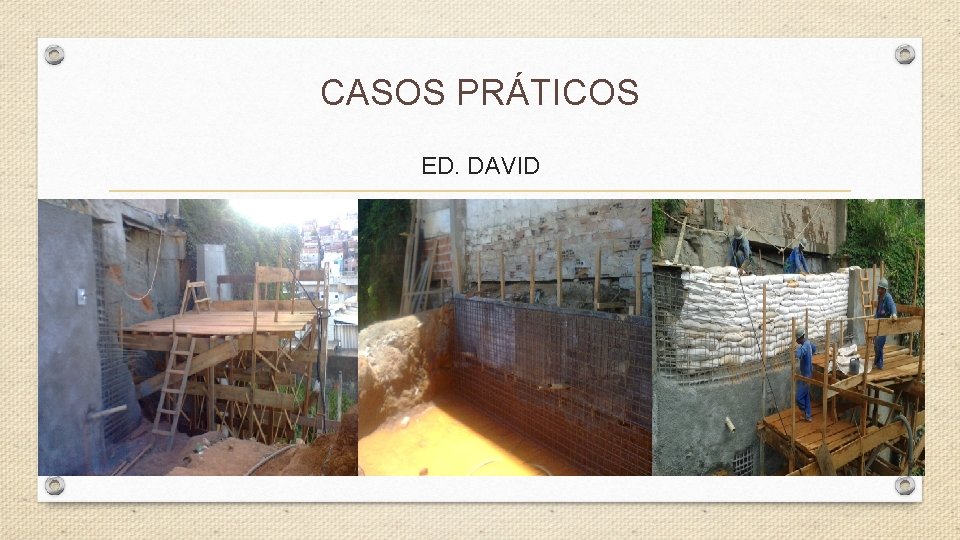

CASOS PRÁTICOS ED. DAVID

CASOS PRÁTICOS ED. DAVID

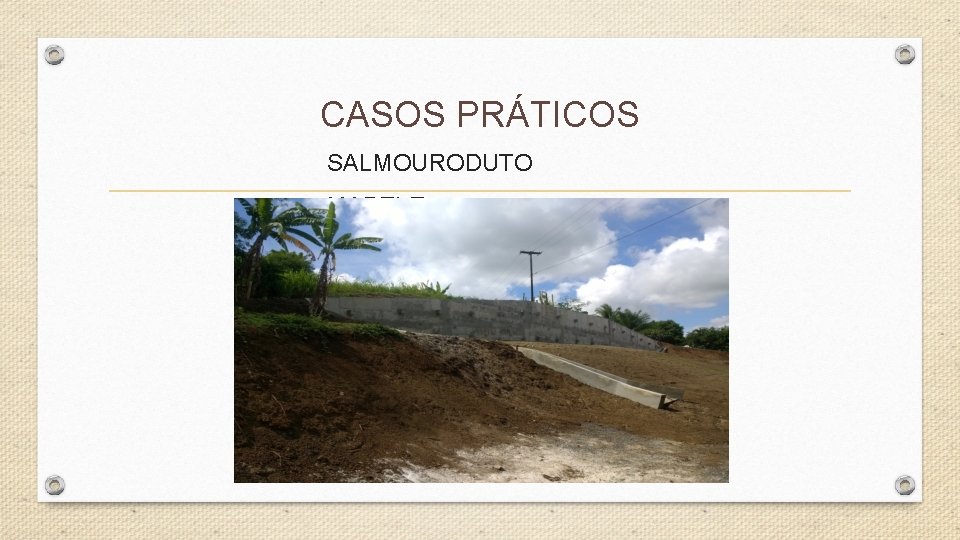

CASOS PRÁTICOS SALMOURODUTO MAPELE

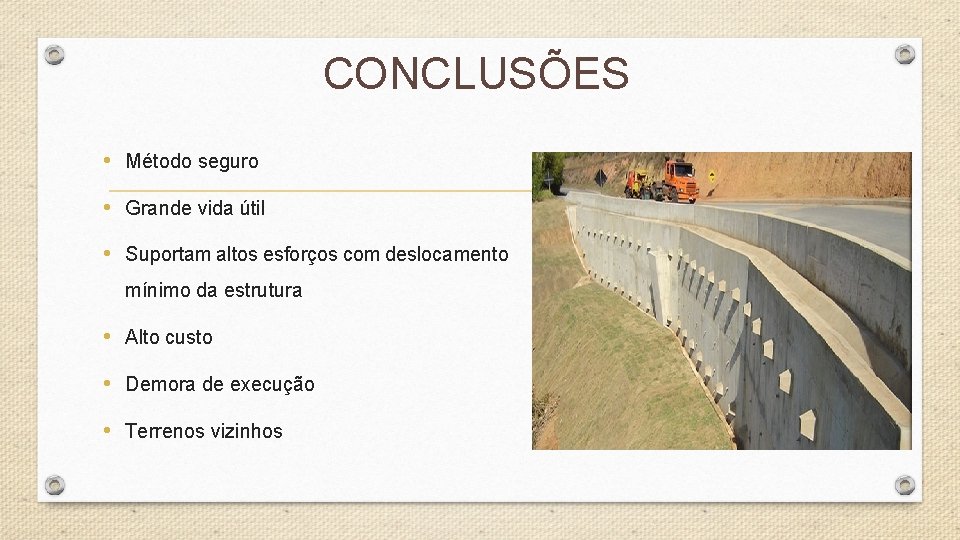

CONCLUSÕES • Método seguro • Grande vida útil • Suportam altos esforços com deslocamento mínimo da estrutura • Alto custo • Demora de execução • Terrenos vizinhos
