CONCEPTOS GENERALES DE TELEMÁTICA TELEINFORMATICA – CLASE 2

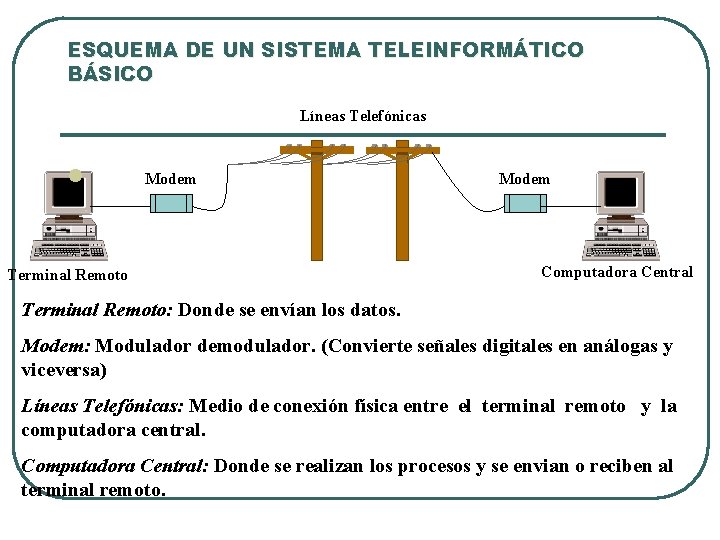

ESQUEMA DE UN SISTEMA TELEINFORMÁTICO BÁSICO Líneas Telefónicas l Modem Terminal Remoto Modem Computadora Central Terminal Remoto: Donde se envían los datos. Modem: Modulador demodulador. (Convierte señales digitales en análogas y viceversa) Líneas Telefónicas: Medio de conexión física entre el terminal remoto y la computadora central. Computadora Central: Donde se realizan los procesos y se envian o reciben al terminal remoto.

Elementos de un sistema Teleinformático

Elementos que componen un sistema Teleinformático * Computadora central * Terminal de información * Lineas de transmisión * Medios y métodos de envíos de señal

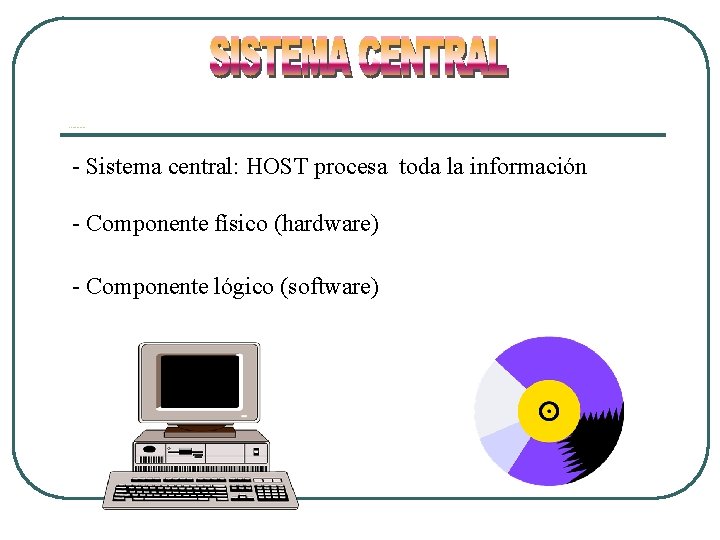

Sistema Central - Sistema central: HOST procesa toda la información - Componente físico (hardware) - Componente lógico (software)

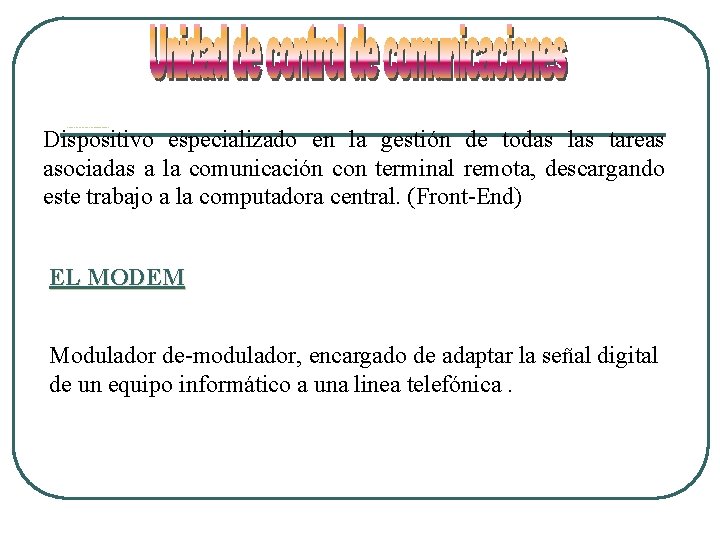

Dispositivo especializado en la gestión de todas las tareas asociadas a la comunicación con terminal remota, descargando este trabajo a la computadora central. (Front-End) Unidad de Control de Comunicaciones EL MODEM Modulador de-modulador, encargado de adaptar la señal digital de un equipo informático a una linea telefónica.

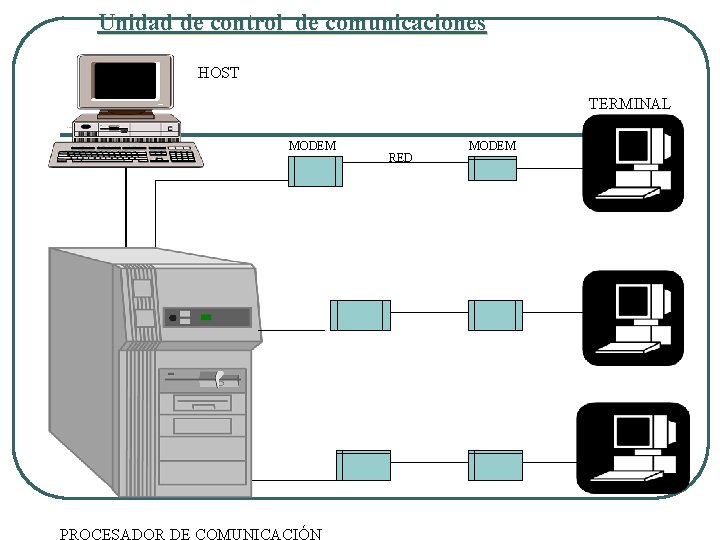

Unidad de control de comunicaciones HOST TERMINAL Esquema: Unidad de control de comunicaciones MODEM PROCESADOR DE COMUNICACIÓN RED MODEM

*Convertir una señal digital en analógica y viceversa *Detectar errores de transmisión *Corregir defectos de las lineas mediante circuitos compensadores. Partes constitutivas: constitutivas Principales funciones de un modem -Circuitos de transmisión: encargados de recibir la señal, producir la señal portadora por medio de un oscilador y modula sobre ella la señal digital y enviarla. -Circuitos de recepción: reciben la señal análoga, y tras una fase de adaptación se de-modula obteniendo la señal digital.

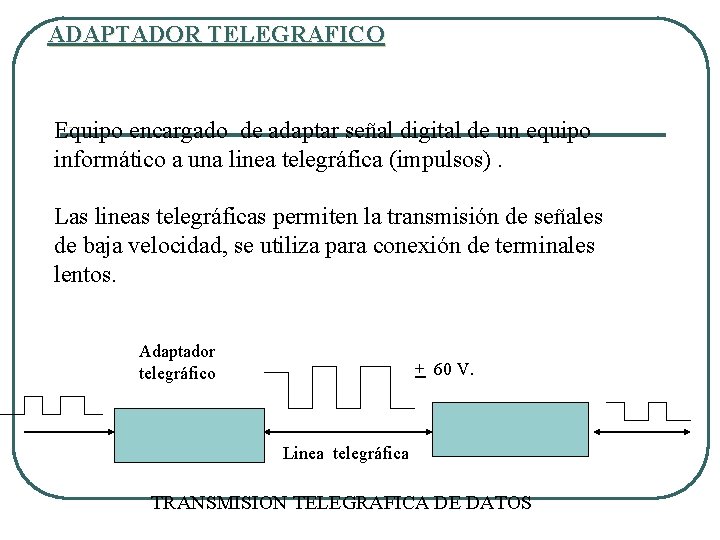

ADAPTADOR TELEGRAFICO Equipo encargado de adaptar señal digital de un equipo informático a una linea telegráfica (impulsos). Adaptador Telegráfico Las lineas telegráficas permiten la transmisión de señales de baja velocidad, se utiliza para conexión de terminales lentos. Adaptador telegráfico + 60 V. Linea telegráfica TRANSMISION TELEGRAFICA DE DATOS

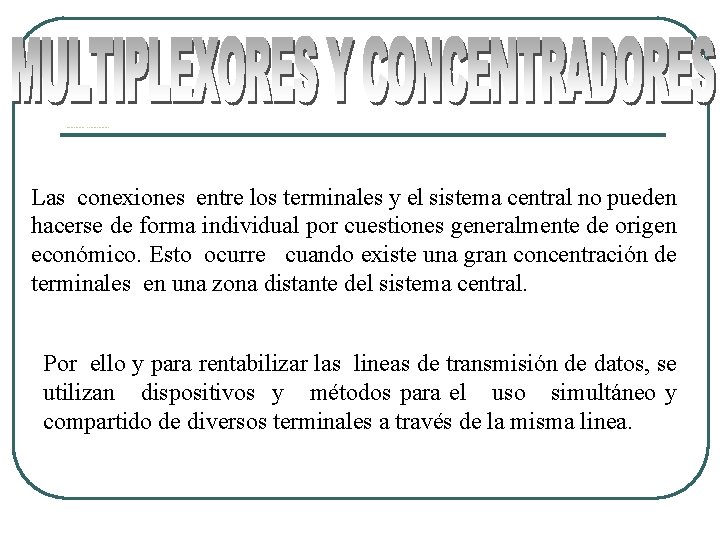

MULTIPLEXORES Y CONCENTRADORES Las conexiones entre los terminales y el sistema central no pueden hacerse de forma individual por cuestiones generalmente de origen económico. Esto ocurre cuando existe una gran concentración de terminales en una zona distante del sistema central. Por ello y para rentabilizar las lineas de transmisión de datos, se utilizan dispositivos y métodos para el uso simultáneo y compartido de diversos terminales a través de la misma linea.

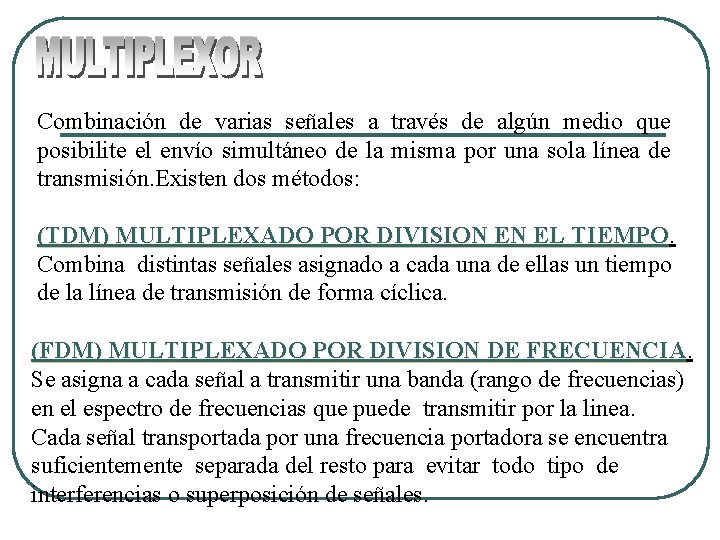

Combinación de varias señales a través de algún medio que posibilite el envío simultáneo de la misma por una sola línea de transmisión. Existen dos métodos: Multiplexor (TDM) MULTIPLEXADO POR DIVISION EN EL TIEMPO Combina distintas señales asignado a cada una de ellas un tiempo de la línea de transmisión de forma cíclica. (FDM) MULTIPLEXADO POR DIVISION DE FRECUENCIA Se asigna a cada señal a transmitir una banda (rango de frecuencias) en el espectro de frecuencias que puede transmitir por la linea. Cada señal transportada por una frecuencia portadora se encuentra suficientemente separada del resto para evitar todo tipo de interferencias o superposición de señales.

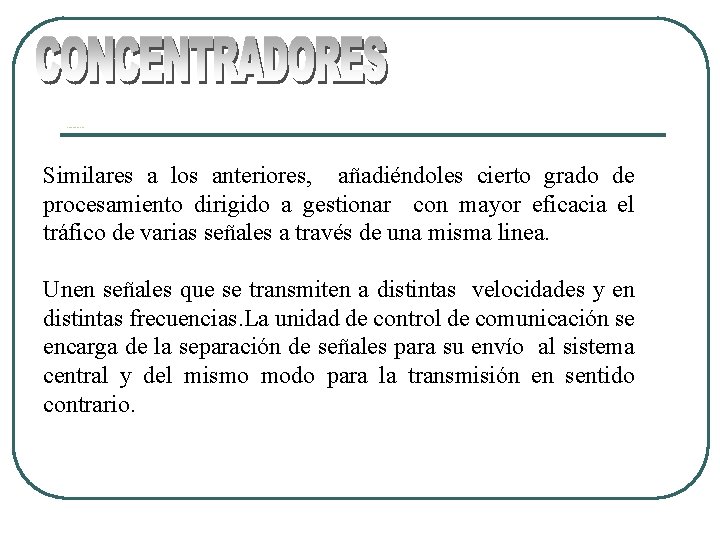

Concentradores Similares a los anteriores, añadiéndoles cierto grado de procesamiento dirigido a gestionar con mayor eficacia el tráfico de varias señales a través de una misma linea. Unen señales que se transmiten a distintas velocidades y en distintas frecuencias. La unidad de control de comunicación se encarga de la separación de señales para su envío al sistema central y del mismo modo para la transmisión en sentido contrario.

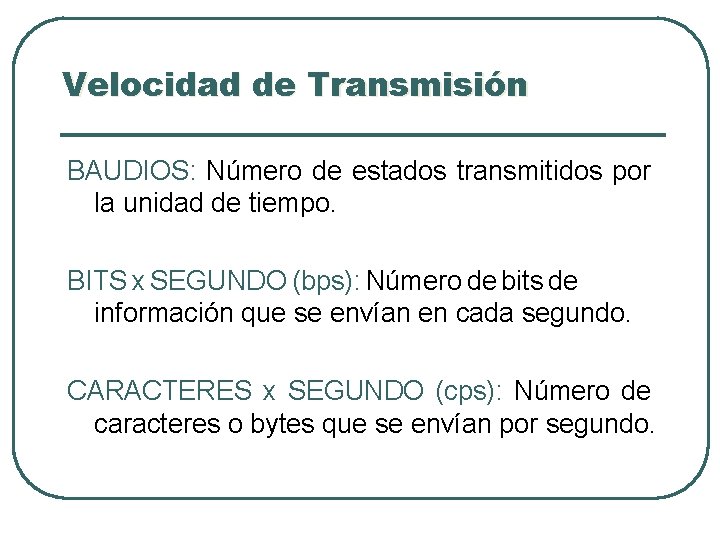

Velocidad de Transmisión BAUDIOS: Número de estados transmitidos por la unidad de tiempo. BITS x SEGUNDO (bps): Número de bits de información que se envían en cada segundo. CARACTERES x SEGUNDO (cps): Número de caracteres o bytes que se envían por segundo.

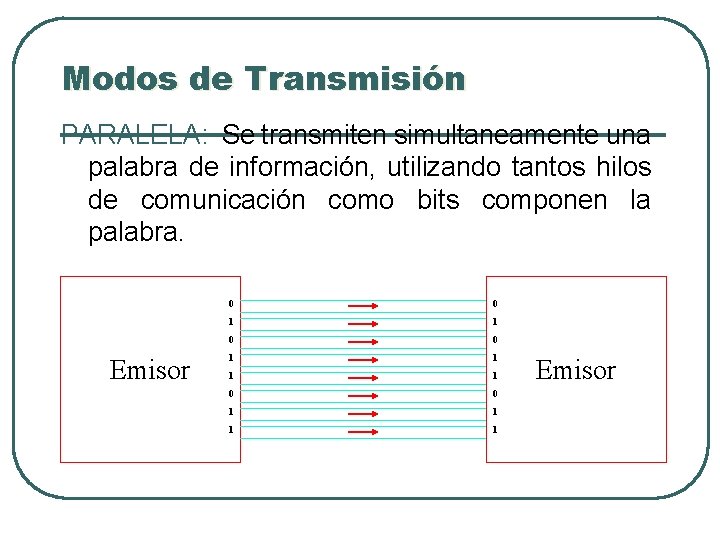

Modos de Transmisión PARALELA: Se transmiten simultaneamente una palabra de información, utilizando tantos hilos de comunicación como bits componen la palabra. Emisor 0 0 1 1 1 1 0 0 1 1 Emisor

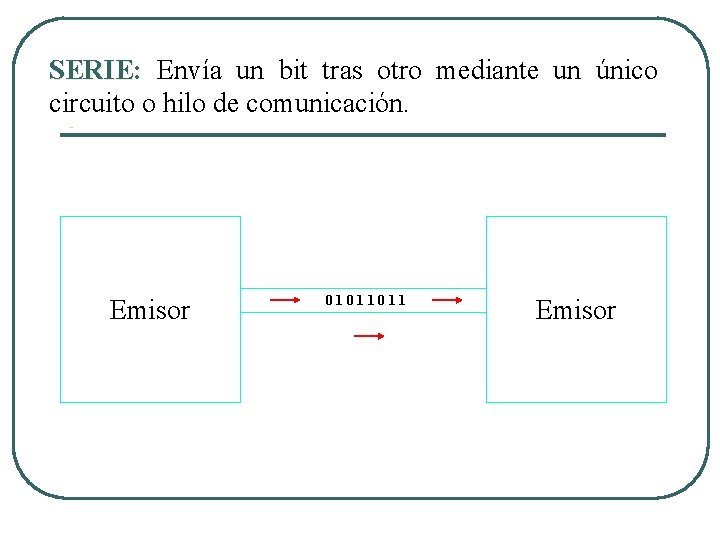

SERIE: Envía un bit tras otro mediante un único circuito o hilo de comunicación. Serie Emisor 01011011 Emisor

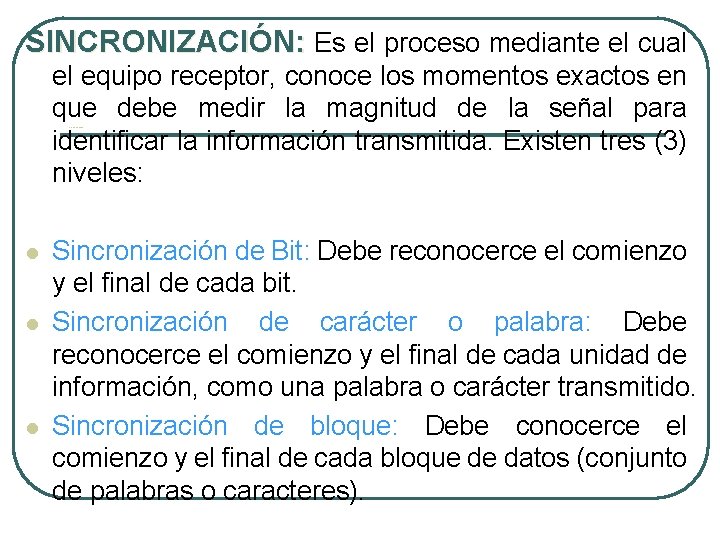

SINCRONIZACIÓN: Es el proceso mediante el cual el equipo receptor, conoce los momentos exactos en que debe medir la magnitud de la señal para identificar la información transmitida. Existen tres (3) niveles: Sincronización l l l Sincronización de Bit: Debe reconocerce el comienzo y el final de cada bit. Sincronización de carácter o palabra: Debe reconocerce el comienzo y el final de cada unidad de información, como una palabra o carácter transmitido. Sincronización de bloque: Debe conocerce el comienzo y el final de cada bloque de datos (conjunto de palabras o caracteres).

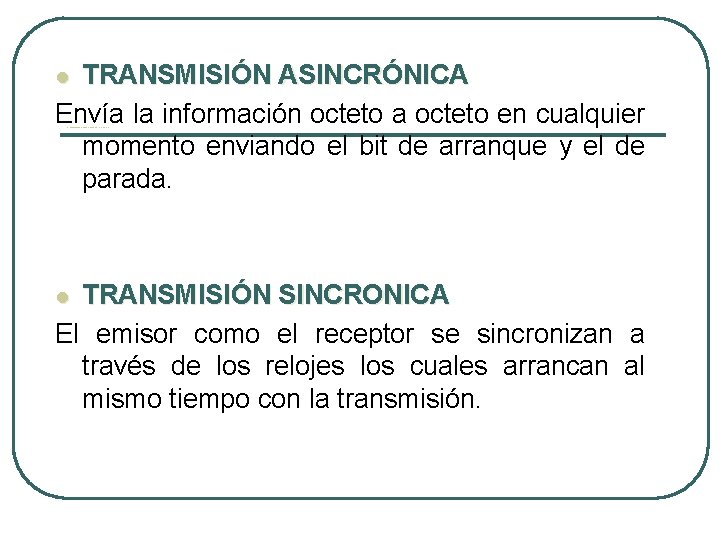

TRANSMISIÓN ASINCRÓNICA Envía la información octeto a octeto en cualquier momento enviando el bit de arranque y el de parada. l Transmisión Asincrónica & Sincrónica TRANSMISIÓN SINCRONICA El emisor como el receptor se sincronizan a través de los relojes los cuales arrancan al mismo tiempo con la transmisión. l

Según el sentido de flujo existen tres (3) modos de transmisión: Modos de transmisión según el sentido del flujo l l l Simplex: La transmisión de datos se realiza en un único sentido, desde una estación emisora a una estación receptora. Semidúplex o half-dúplex: La transmisión de datos se realiza en ambos sentidos pero no simultáneamente. Dúplex o full-dúplex: La transmisión de datos se realiza en ambos sentidos, simultáneamente.

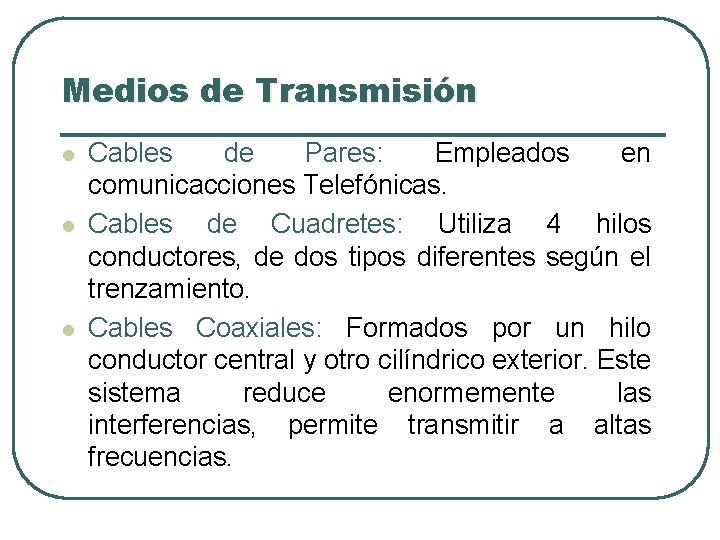

Medios de Transmisión l l l Cables de Pares: Empleados en comunicacciones Telefónicas. Cables de Cuadretes: Utiliza 4 hilos conductores, de dos tipos diferentes según el trenzamiento. Cables Coaxiales: Formados por un hilo conductor central y otro cilíndrico exterior. Este sistema reduce enormemente las interferencias, permite transmitir a altas frecuencias.

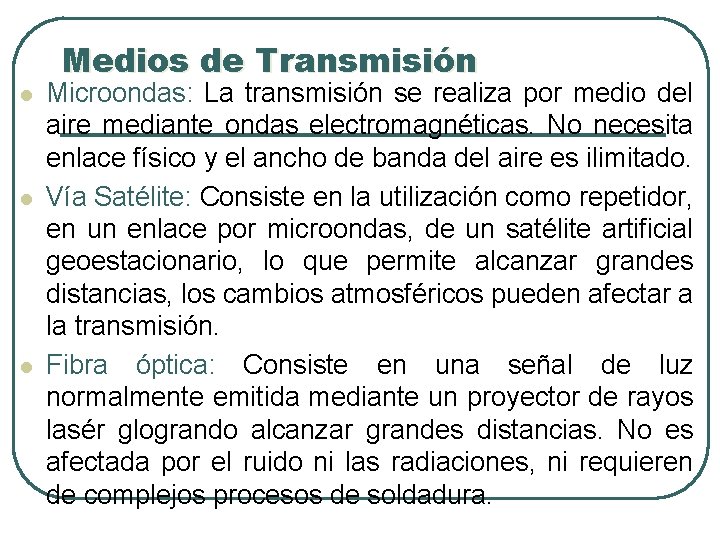

Medios de Transmisión l l l Microondas: La transmisión se realiza por medio del aire mediante ondas electromagnéticas. No necesita enlace físico y el ancho de banda del aire es ilimitado. Vía Satélite: Consiste en la utilización como repetidor, en un enlace por microondas, de un satélite artificial geoestacionario, lo que permite alcanzar grandes distancias, los cambios atmosféricos pueden afectar a la transmisión. Fibra óptica: Consiste en una señal de luz normalmente emitida mediante un proyector de rayos lasér glogrando alcanzar grandes distancias. No es afectada por el ruido ni las radiaciones, ni requieren de complejos procesos de soldadura.

Dispositivo capaz de transmitir o recibir información a o desde una computadora conectado al sistema central mediante una linea de transmisión de datos con todo el conjunto de elementos intermedios que conlleva (ordenes y normas). TERMINALES Terminales simples: simples Sin capacidad de proceso independiente teclado, pantalla, impresora(controlados desde el exterior ).

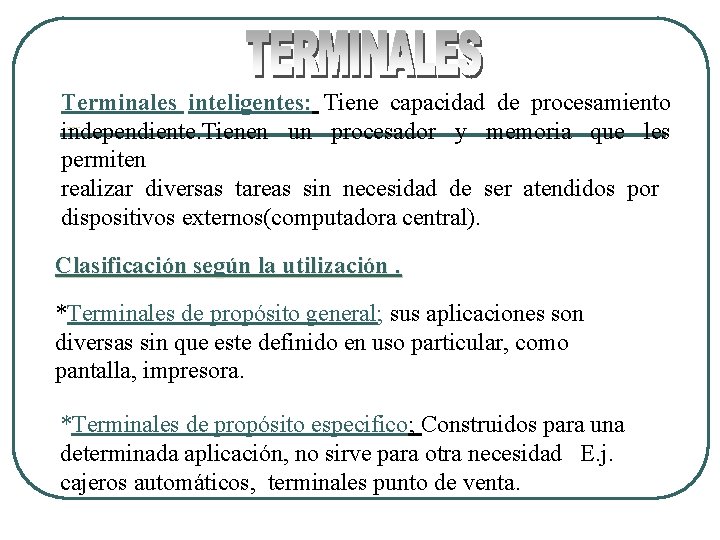

Terminales inteligentes: Tiene capacidad de procesamiento independiente. Tienen un procesador y memoria que les permiten realizar diversas tareas sin necesidad de ser atendidos por dispositivos externos(computadora central). TERMINALES Clasificación según la utilización. *Terminales de propósito general; sus aplicaciones son diversas sin que este definido en uso particular, como pantalla, impresora. *Terminales de propósito especifico; Construidos para una determinada aplicación, no sirve para otra necesidad E. j. cajeros automáticos, terminales punto de venta.

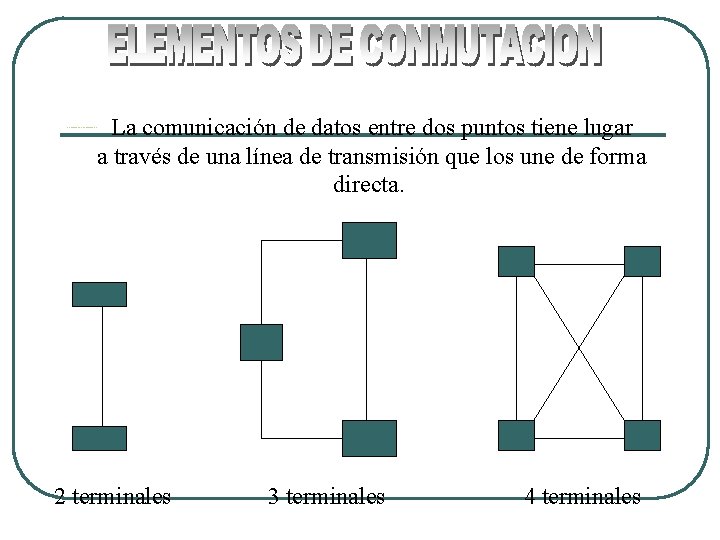

Elementos de Conmutación La comunicación de datos entre dos puntos tiene lugar a través de una línea de transmisión que los une de forma directa. 2 terminales 3 terminales 4 terminales

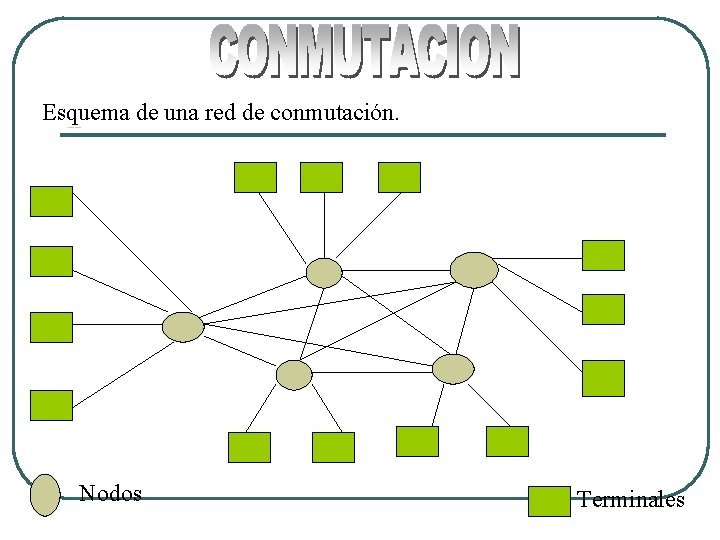

Esquema de una red de conmutación. Conmutación Nodos Terminales

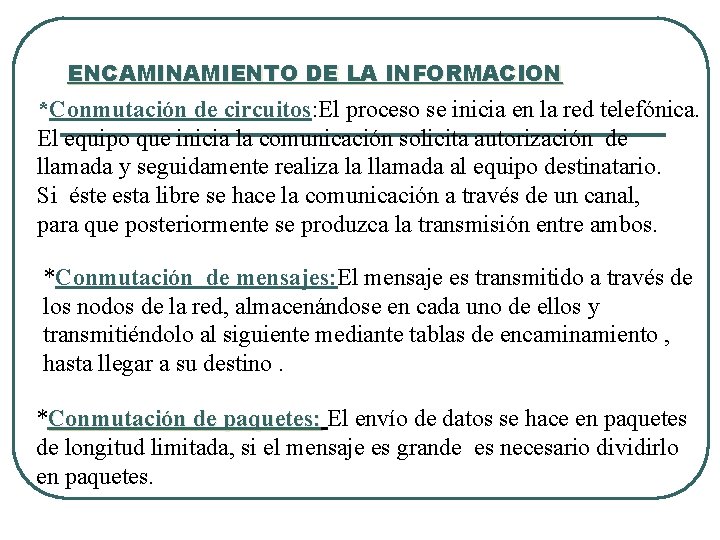

ENCAMINAMIENTO DE LA INFORMACION *Conmutación de circuitos: El proceso se inicia en la red telefónica. El equipo que inicia la comunicación solicita autorización de llamada y seguidamente realiza la llamada al equipo destinatario. Si éste esta libre se hace la comunicación a través de un canal, para que posteriormente se produzca la transmisión entre ambos. *Conmutación de mensajes: El mensaje es transmitido a través de los nodos de la red, almacenándose en cada uno de ellos y transmitiéndolo al siguiente mediante tablas de encaminamiento , hasta llegar a su destino. *Conmutación de paquetes: El envío de datos se hace en paquetes de longitud limitada, si el mensaje es grande es necesario dividirlo en paquetes.

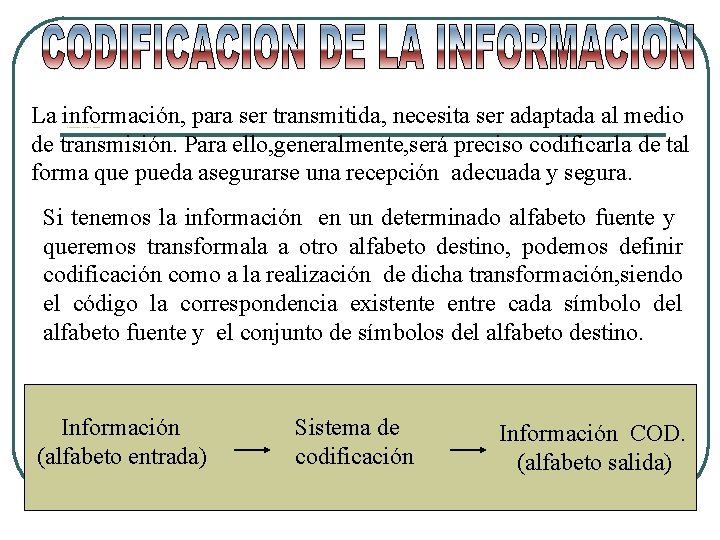

La información, para ser transmitida, necesita ser adaptada al medio de transmisión. Para ello, generalmente, será preciso codificarla de tal forma que pueda asegurarse una recepción adecuada y segura. Codificación de la Información Si tenemos la información en un determinado alfabeto fuente y queremos transformala a otro alfabeto destino, podemos definir codificación como a la realización de dicha transformación, siendo el código la correspondencia existente entre cada símbolo del alfabeto fuente y el conjunto de símbolos del alfabeto destino. Información (alfabeto entrada) Sistema de codificación Información COD. (alfabeto salida)

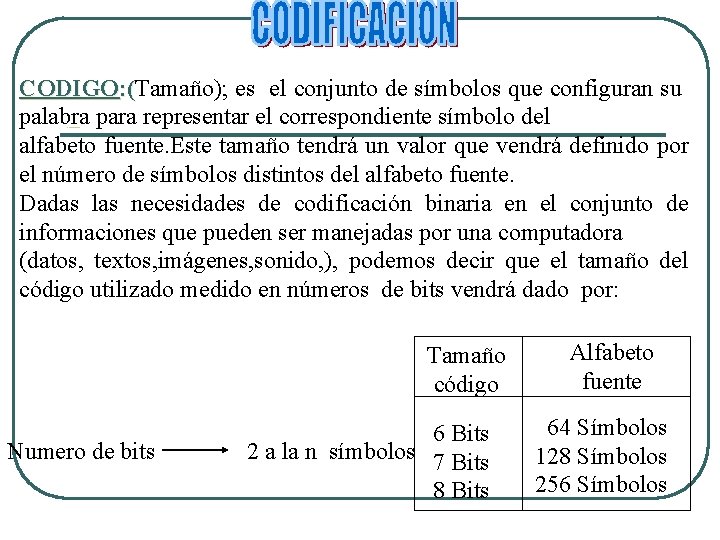

CODIGO: (Tamaño); es el conjunto de símbolos que configuran su : ( palabra para representar el correspondiente símbolo del alfabeto fuente. Este tamaño tendrá un valor que vendrá definido por el número de símbolos distintos del alfabeto fuente. Dadas las necesidades de codificación binaria en el conjunto de informaciones que pueden ser manejadas por una computadora (datos, textos, imágenes, sonido, ), podemos decir que el tamaño del código utilizado medido en números de bits vendrá dado por: Codificación Tamaño código Numero de bits 6 Bits 2 a la n símbolos 7 Bits 8 Bits Alfabeto fuente 64 Símbolos 128 Símbolos 256 Símbolos

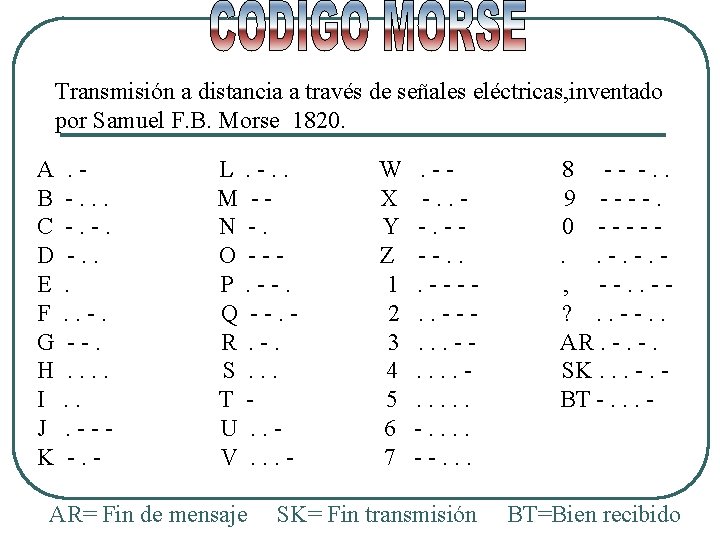

Transmisión a distancia a través de señales eléctricas, inventado por Samuel F. B. Morse 1820. CODIGO MORSE A B C D E F G H I J K . -. --. . . . ---. - L. -. . M -N -. O --P. --. Q --. R. -. S. . . T U. . V. . . - AR= Fin de mensaje W X Y Z 1 2 3 4 5 6 7 . --. . -. ---. . . --. . . SK= Fin transmisión 8 -- -. . 9 ----. 0 ----. . -. -. , --. . -? . . --. . AR. -. -. SK. . . -. BT -. . . - BT=Bien recibido

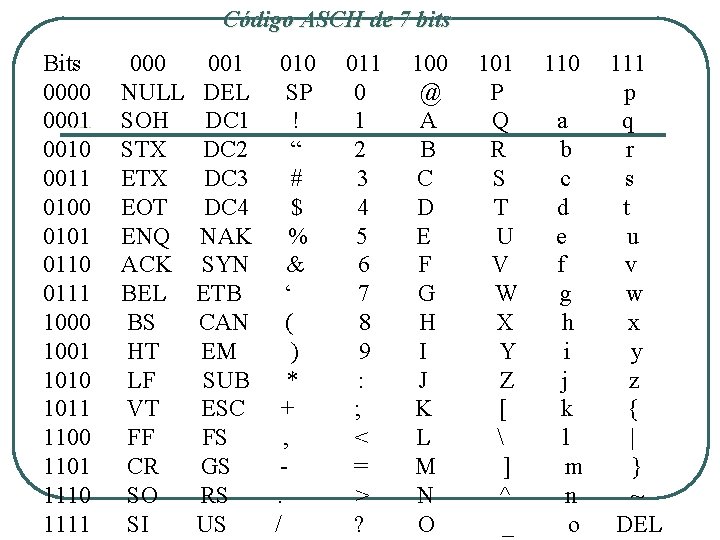

Código ASCII de 7 bits Bits 0000 0001 0010 0011 0100 0101 0110 0111 1000 1001 1010 1011 1100 1101 1110 1111 Código ASCII de 7 bits 000 NULL SOH STX EOT ENQ ACK BEL BS HT LF VT FF CR SO SI 001 010 DEL SP DC 1 ! DC 2 “ DC 3 # DC 4 $ NAK % SYN & ETB ‘ CAN ( EM ) SUB * ESC + FS , GS RS. US / 011 0 1 2 3 4 5 6 7 8 9 : ; < = > ? 100 @ A B C D E F G H I J K L M N O 101 P Q R S T U V W X Y Z [ ] ^ _ 110 a b c d e f g h i j k l m n o 111 p q r s t u v w x y z { | } ~ DEL

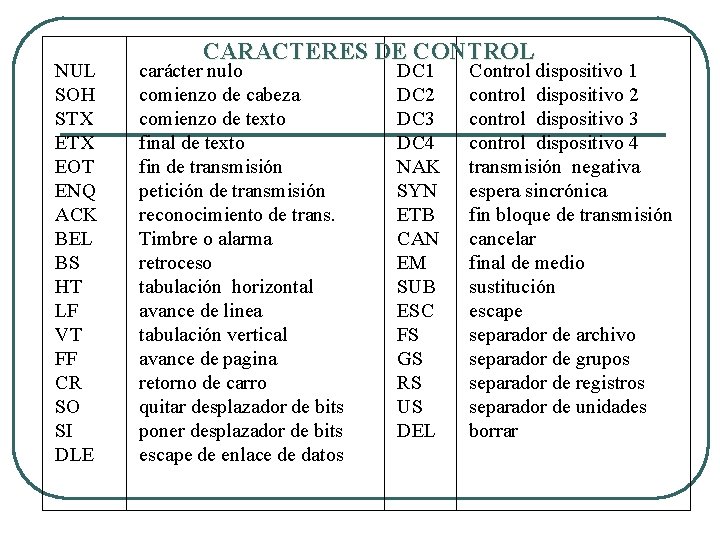

NUL SOH STX EOT ENQ ACK BEL BS HT LF VT FF CR SO SI DLE CARACTERES DE CONTROL carácter nulo comienzo de cabeza comienzo de texto final de texto fin de transmisión petición de transmisión reconocimiento de trans. Timbre o alarma retroceso tabulación horizontal avance de linea tabulación vertical avance de pagina retorno de carro quitar desplazador de bits poner desplazador de bits escape de enlace de datos DC 1 DC 2 DC 3 DC 4 NAK SYN ETB CAN EM SUB ESC FS GS RS US DEL Control dispositivo 1 control dispositivo 2 control dispositivo 3 control dispositivo 4 transmisión negativa espera sincrónica fin bloque de transmisión cancelar final de medio sustitución escape separador de archivo separador de grupos separador de registros separador de unidades borrar

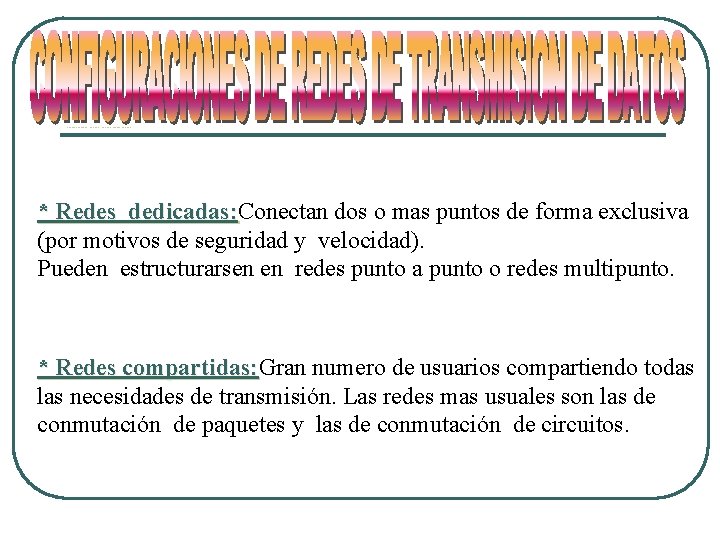

CONFIGURACIONES DE REDES DE TRANSMISIÓN DE DATOS * Redes dedicadas: Conectan dos o mas puntos de forma exclusiva dedicadas: (por motivos de seguridad y velocidad). Pueden estructurarsen en redes punto a punto o redes multipunto. * Redes compartidas: Gran numero de usuarios compartiendo todas compartidas: las necesidades de transmisión. Las redes mas usuales son las de conmutación de paquetes y las de conmutación de circuitos.

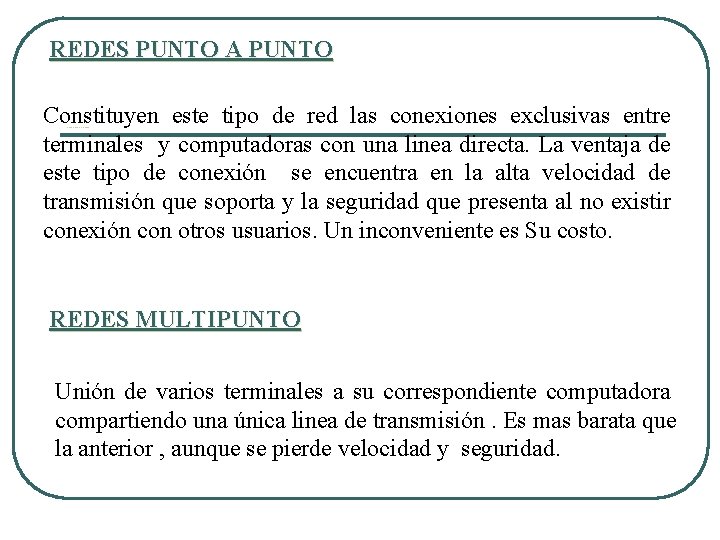

REDES PUNTO A PUNTO Constituyen este tipo de red las conexiones exclusivas entre terminales y computadoras con una linea directa. La ventaja de este tipo de conexión se encuentra en la alta velocidad de transmisión que soporta y la seguridad que presenta al no existir conexión con otros usuarios. Un inconveniente es Su costo. Redes punto a punto REDES MULTIPUNTO Unión de varios terminales a su correspondiente computadora compartiendo una única linea de transmisión. Es mas barata que la anterior , aunque se pierde velocidad y seguridad.

RED TELEFONICA CONMUTADA Red de comunicaciones telefónicas a la que se conectan los usuarios para la realización de transmisiones a larga distancia. Ventajas: Gran extensión a nivel mundial y su precio, se paga por tiempo utilizado. Desventajas: Baja velocidad , poca seguridad y calidad en las transmisiones. Red Telefónica conmutada REDES DE CONMUTACION DE PAQUETES Son redes en las que existen nodos de concentración con procesadores que regulan el trafico de paquetes. Cada paquete se compone de la información , el identificador del destino y algunos caracteres de control.

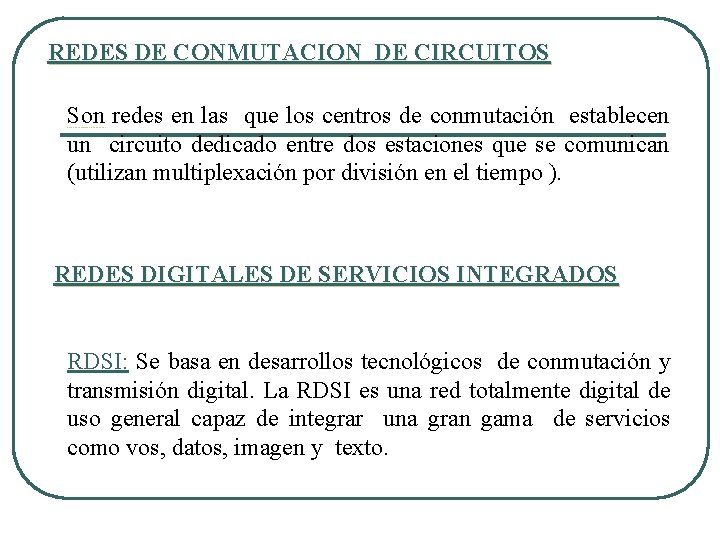

REDES DE CONMUTACION DE CIRCUITOS Son redes en las que los centros de conmutación establecen un circuito dedicado entre dos estaciones que se comunican (utilizan multiplexación por división en el tiempo ). Redes de conmutación de circuitos REDES DIGITALES DE SERVICIOS INTEGRADOS RDSI: Se basa en desarrollos tecnológicos de conmutación y transmisión digital. La RDSI es una red totalmente digital de uso general capaz de integrar una gran gama de servicios como vos, datos, imagen y texto.

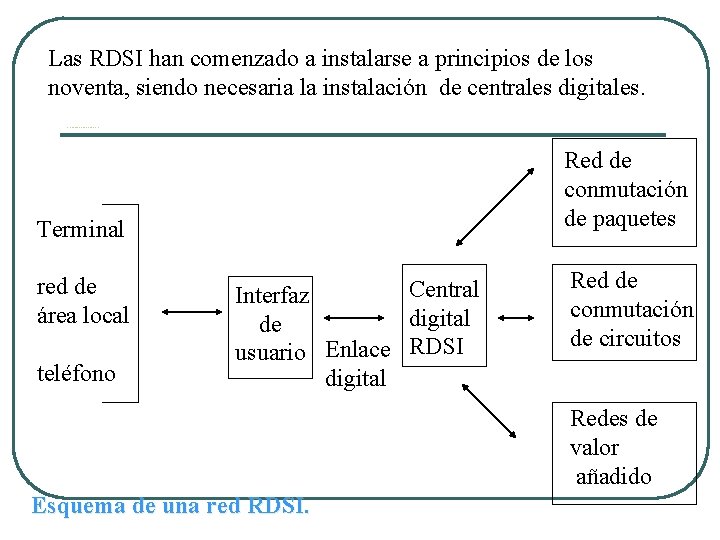

Las RDSI han comenzado a instalarse a principios de los noventa, siendo necesaria la instalación de centrales digitales. ESQUEMA DE UNA RED RDSI Red de conmutación de paquetes Terminal red de área local teléfono Central Interfaz digital de usuario Enlace RDSI digital Red de conmutación de circuitos Redes de valor añadido Esquema de una red RDSI.

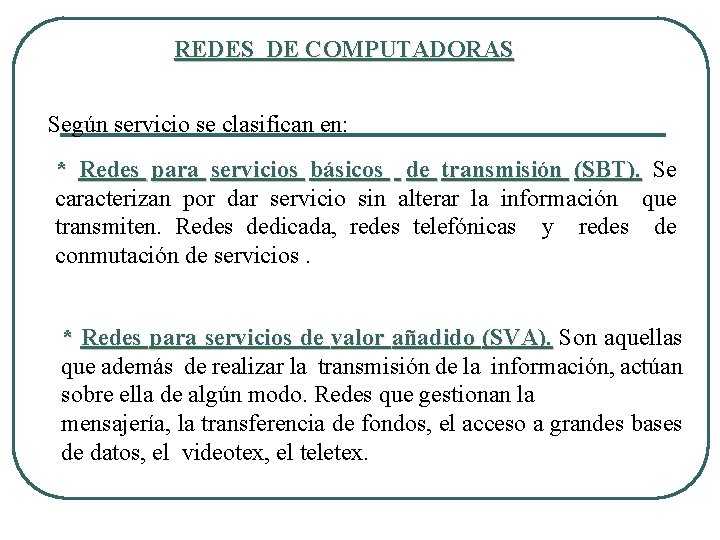

REDES DE COMPUTADORAS Según servicio se clasifican en: REDES DE COMPUTADORAS * Redes para servicios básicos de transmisión (SBT). Se caracterizan por dar servicio sin alterar la información que transmiten. Redes dedicada, redes telefónicas y redes de conmutación de servicios. * Redes para servicios de valor añadido (SVA). Son aquellas que además de realizar la transmisión de la información, actúan sobre ella de algún modo. Redes que gestionan la mensajería, la transferencia de fondos, el acceso a grandes bases de datos, el videotex, el teletex.

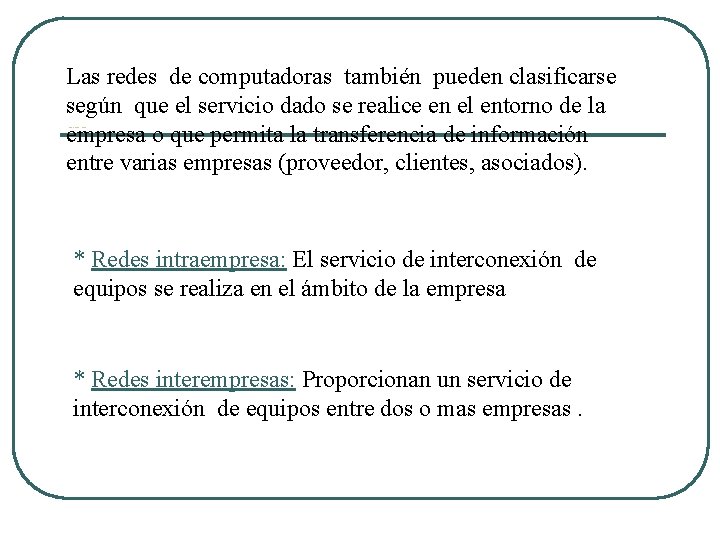

Las redes de computadoras también pueden clasificarse según que el servicio dado se realice en el entorno de la empresa o que permita la transferencia de información entre varias empresas (proveedor, clientes, asociados). Según el servicio * Redes intraempresa: El servicio de interconexión de equipos se realiza en el ámbito de la empresa * Redes interempresas: Proporcionan un servicio de interconexión de equipos entre dos o mas empresas.

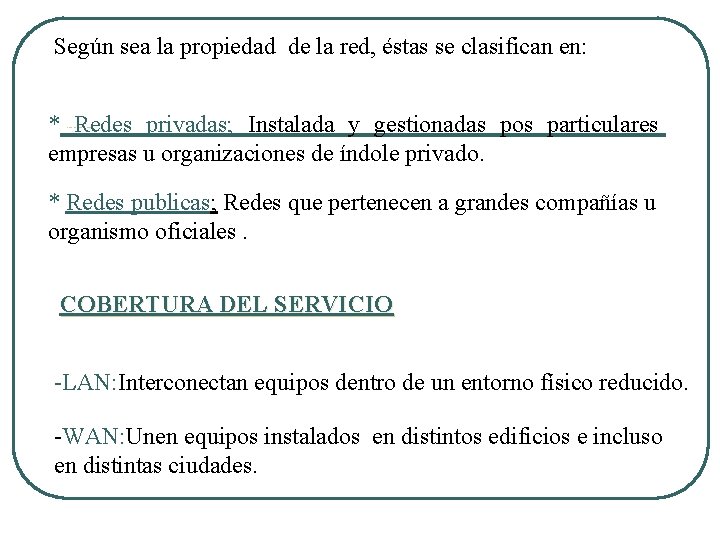

Según sea la propiedad de la red, éstas se clasifican en: * Redes privadas; Instalada y gestionadas pos particulares empresas u organizaciones de índole privado. Cobertura del servicio * Redes publicas; Redes que pertenecen a grandes compañías u organismo oficiales. COBERTURA DEL SERVICIO -LAN: Interconectan equipos dentro de un entorno físico reducido. -WAN: Unen equipos instalados en distintos edificios e incluso en distintas ciudades.

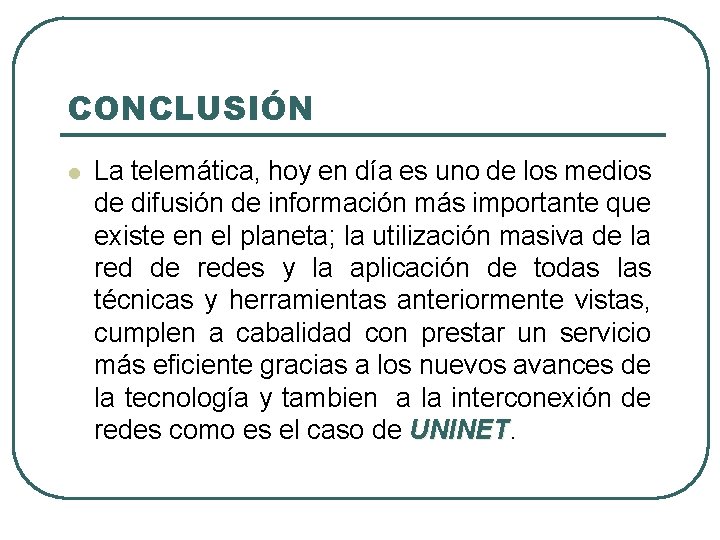

CONCLUSIÓN l La telemática, hoy en día es uno de los medios de difusión de información más importante que existe en el planeta; la utilización masiva de la red de redes y la aplicación de todas las técnicas y herramientas anteriormente vistas, cumplen a cabalidad con prestar un servicio más eficiente gracias a los nuevos avances de la tecnología y tambien a la interconexión de redes como es el caso de UNINET

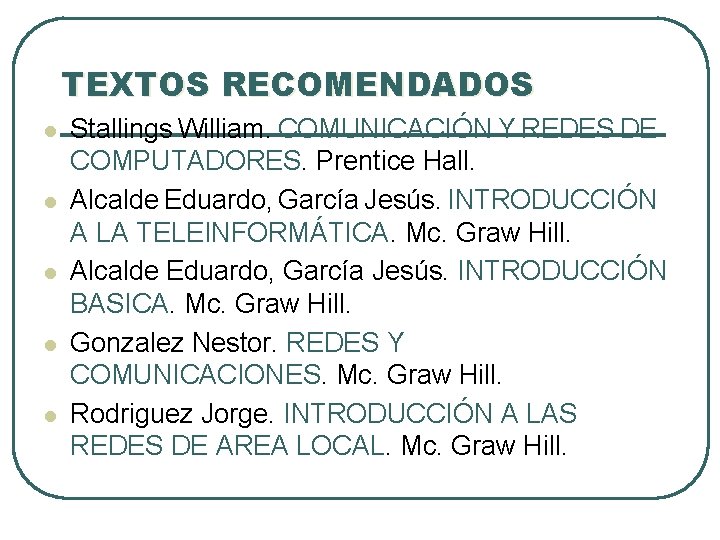

TEXTOS RECOMENDADOS l l l Stallings William. COMUNICACIÓN Y REDES DE COMPUTADORES. Prentice Hall. Alcalde Eduardo, García Jesús. INTRODUCCIÓN A LA TELEINFORMÁTICA. Mc. Graw Hill. Alcalde Eduardo, García Jesús. INTRODUCCIÓN BASICA. Mc. Graw Hill. Gonzalez Nestor. REDES Y COMUNICACIONES. Mc. Graw Hill. Rodriguez Jorge. INTRODUCCIÓN A LAS REDES DE AREA LOCAL. Mc. Graw Hill.
