CONCEPTO DE MANGUERAS ES UN TIPO DE TUBO
CONCEPTO DE MANGUERAS ES UN TIPO DE TUBO FLEXIBLE USADOS POR LOS BOMBEROS PARA ACARREAR AGUA BAJO PRESION DESDE UNA FUENTE DE ABASTECIMIENTO HASTA UN PUNTO DONDE SE DESCARGA, ESTE ES EL ARTICULO MAS USADO POR LOS BOMBEROS.
TRAMOS DE MANGUERA Las mangueras se encuentran alojadas en los vehículos en cajones con divisiones, de forma queden separadas, plegadas por la mitad y enrolladas en tramos de 20 o 25 metros, (cuando son nuevas). .

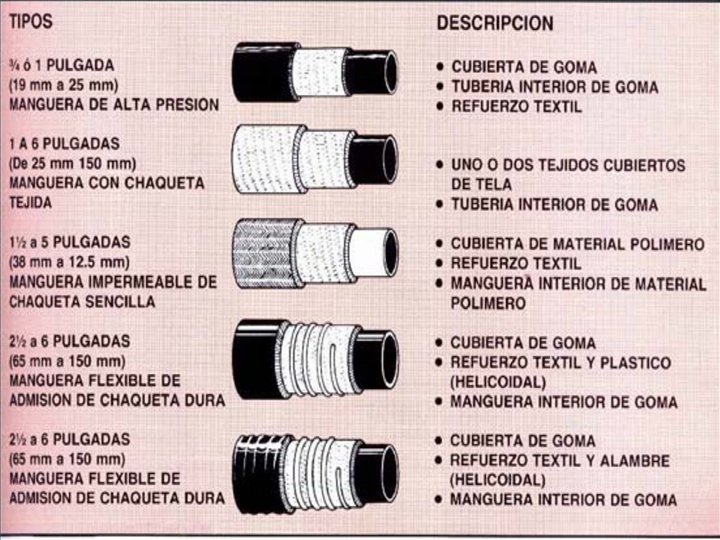

Diámetros • Mangueras de ¾. • Mangueras de 1 pulgada • Mangueras de 1 ½ pulgada • Mangueras de 2 ½ pulgada • Mangueras de 3 ½ pulgada • Mangueras de 4 ½ pulgada • Mangueras de 5 pulgada • Mangueras de 6 pulgada
FABRICACION Para que una manguera contra incendios sea segura, debe haber sido fabricada con los mejores materiales y únicamente debe utilizarse en actuaciones contra incendios. Debe ser flexible, impermeable, tener un forro interior liso y una cubierta exterior duradera (también llamada recubrimiento exterior). En función del uso al que se destine la manguera contra incendios, éstas deben fabricarse de diferentes modos, por ejemplo, con recubrimiento sencillo, con recubrimiento doble, con recubrimiento de goma sencillo y de goma dura no flexible.
TAMAÑOS • Cada uno de los tamaños de mangueras contra incendios está diseñado con un propósito específico. • Las indicaciones sobre el diámetro de la manguera hacen referencia a las dimensiones del diámetro interior de la manguera.
TAMAÑOS En cuanto al tamaño (largo) de las mangueras contra incendios por estándares de reglas internacionales los rollos de manqueras contra incendios vienen de 60 pies. Pero en la actualidad dependiendo se su lugar de fabricación esta longitud varía entre 15 a 30 metros (50 a 100 pies) para que se pueda manipular y sustituirse más fácilmente. También existen otras longitudes que se fabrican con la intención de estar fijas
Cuidado y Mantenimiento Si se cuida la manguera adecuadamente, se puede alargar considerablemente la duración prevista para ella, la forma de lavado así como la forma de almacenamiento son funciones muy importantes en el cuidado de las mangueras. Las mangueras contra incendios pueden sufrir muchos tipos de daños por un mal cuidado, aunque durante un incendio hacemos muy poco por su cuidado debemos tomar en cuenta los daños que puede sufrir durante estos: DAÑO MECÁNICO DAÑO TÉRMICO DAÑO ORGÁNICO DAÑO QUÍMICO
Despliegue y Tendidos de Manguera El tendido de las líneas de mangueras debe hacerse fuera de la edificación incendiada. Debe hacerse de manera limpia que las líneas conectadas no se enreden al momento de tener presión de agua y pueda pasar con facilidad. Esto facilitará su manipulación y uso, ya que las líneas se encontrarán libres una de otra para poder realizar cualquier maniobra en la escena del incendio.
Técnicas para el manejo de Manguera en Combate El termino Manejo de mangueras se refiere a la manera apropiada de colocarse los miembros del equipo a lo largo de la misma, la forma de situar las manos para sujetar la manguera de manera que soporten el peso y la presión de la línea y la posición y movimiento de los pies de cada miembro del equipo al desplazar la línea en cualquier dirección incluyendo la subida y bajada de escaleras. La siguiente es una explicación descriptiva de estos términos para manejar la línea de ataque de 1 -1/2 pulgada

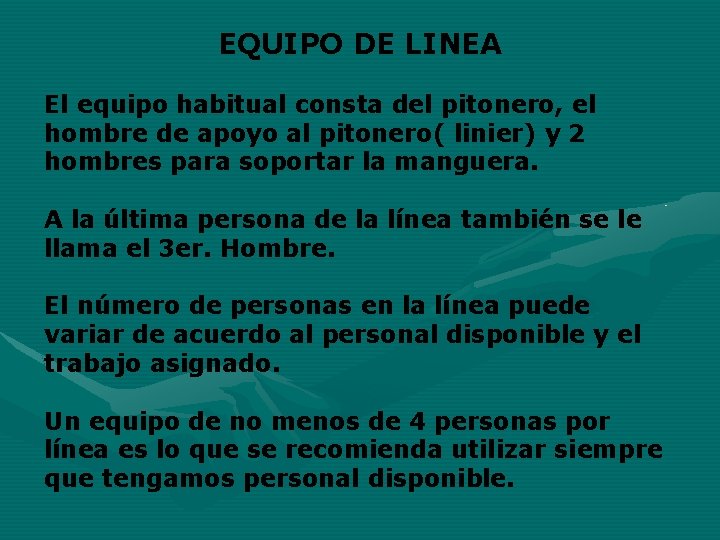

EQUIPO DE LINEA El equipo habitual consta del pitonero, el hombre de apoyo al pitonero( linier) y 2 hombres para soportar la manguera. A la última persona de la línea también se le llama el 3 er. Hombre. El número de personas en la línea puede variar de acuerdo al personal disponible y el trabajo asignado. Un equipo de no menos de 4 personas por línea es lo que se recomienda utilizar siempre que tengamos personal disponible.

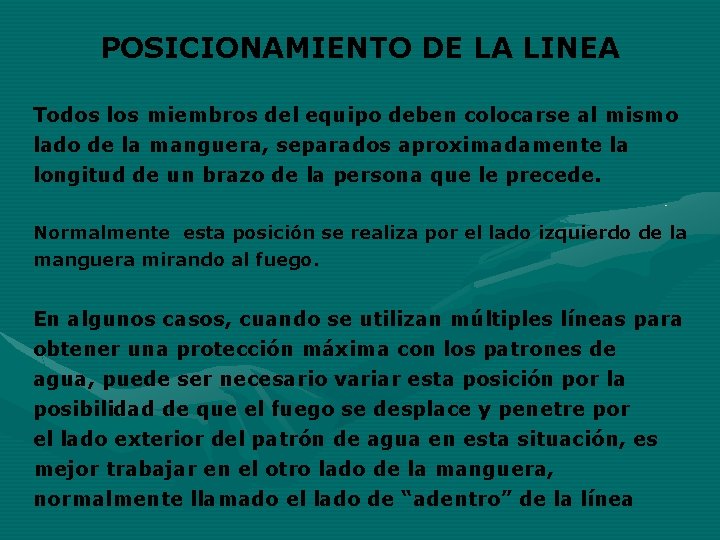

POSICIONAMIENTO DE LA LINEA Todos los miembros del equipo deben colocarse al mismo lado de la manguera, separados aproximadamente la longitud de un brazo de la persona que le precede. Normalmente esta posición se realiza por el lado izquierdo de la manguera mirando al fuego. En algunos casos, cuando se utilizan múltiples líneas para obtener una protección máxima con los patrones de agua, puede ser necesario variar esta posición por la posibilidad de que el fuego se desplace y penetre por el lado exterior del patrón de agua en esta situación, es mejor trabajar en el otro lado de la manguera, normalmente llamado el lado de “adentro” de la línea
PITONERO El Pitonero (quien porta la punta de la manguera) debe colocarse en la línea de manera que le permita el libre movimiento de pitón para combatir el incendio. Para ello, esta persona debe pasar la línea bajo su brazo (Derecho o izquierdo dependiendo del lado de la manguera) con el pitón y un trozo de manguera. Sujeta el pitón con al mano derecha cuando trabaja por el lado izquierdo de la manguera ó viceversa, y con la mano izquierda hará el ajuste , ambos brazos deben estar un poco separados a la altura de los codos y extendidos hacia el frente. De esta forma tendremos libre manejo del pitón para hacer ajustes rápidos al patrón y proteger contra el cierre del pitón por un movimiento de retroceso de la línea o de un tropiezo del pitonero durante el avance.
PERSONAL DE APOYO AL PITONERO Este personal debe asegurarse de que el pitonero tenga libertad para mover el pitón hacia donde el considere que se debe hacer, este personal debe estar preparado para tomar el pitón y convertirse en pitonero en caso de que el pitonero por alguna razón tenga que abandonar el mismo. Es responsable de velar por que la línea no se desplace hacia delante o retroceda y de transmitir las ordenes del pitonero al resto de la línea de mangueras.
PERSONAL DE SOPORTE DE LINEA Este personal debe sujetar permanentemente la manguera y contrarrestar con su peso la presión de retroceso de la línea. Cualquier movimiento hacia atrás de la manguera desplazará el pitón contra el pitonero, restringiendo su uso efectivo y libertad de movimiento.

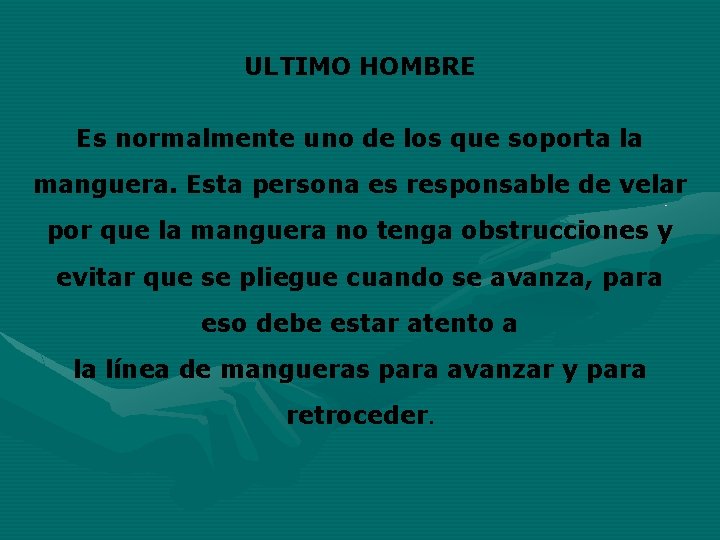

ULTIMO HOMBRE Es normalmente uno de los que soporta la manguera. Esta persona es responsable de velar por que la manguera no tenga obstrucciones y evitar que se pliegue cuando se avanza, para eso debe estar atento a la línea de mangueras para avanzar y para retroceder.
Tipos de Chorro Un chorro contra incendios es un chorro de agua o de algún otro agente extintor desde el momento en que sale de la boquilla de la manguera hasta que llega al lugar deseado. No existe chorro contra incendios perfecto, ya que este depende de las intenciones y necesidades de extinción. La velocidad, la gravedad, el viento y la fricción con el aire afectan la trayectoria del chorro de agua o del agente extintor. Así como también las presiones de funcionamiento, el diseño y el ajuste de la boquilla, así como las condiciones del orificio de la boquilla influyen en el estado del chorro al salir de la boquilla.
ELEMENTOS QUE COMPONEN UN CHORRO

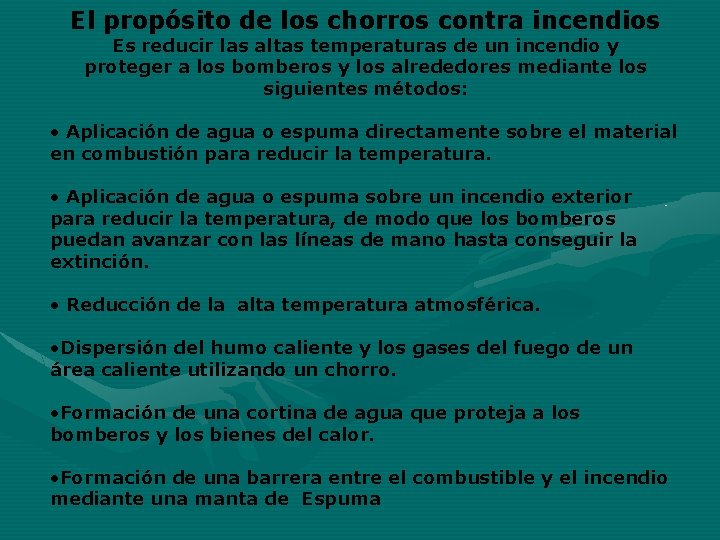

El propósito de los chorros contra incendios Es reducir las altas temperaturas de un incendio y proteger a los bomberos y los alrededores mediante los siguientes métodos: • Aplicación de agua o espuma directamente sobre el material en combustión para reducir la temperatura. • Aplicación de agua o espuma sobre un incendio exterior para reducir la temperatura, de modo que los bomberos puedan avanzar con las líneas de mano hasta conseguir la extinción. • Reducción de la alta temperatura atmosférica. • Dispersión del humo caliente y los gases del fuego de un área caliente utilizando un chorro. • Formación de una cortina de agua que proteja a los bomberos y los bienes del calor. • Formación de una barrera entre el combustible y el incendio mediante una manta de Espuma
Aumento o Pérdida de Presión Para crear chorros contra incendios eficaces, es necesario conocer los efectos de los factores que influyen en la pérdida y el aumento de presión. La altura y la pérdida por fricción son dos de los factores más importantes. Los cambios de presión pueden ser consecuencia de la pérdida por fricción en las mangueras y los dispositivos. Una pérdida o aumento de presión puede deberse a la altura y a la dirección del flujo del agua hacia arriba o abajo.
Pérdida de Presión por Fricción La pérdida de presión por fricción en el ámbito de los chorros contra incendios de agua se define del siguiente modo: “La parte de la presión total que se pierde mientras se empuja el agua por tuberías, empalmes de canalización, mangueras y adaptadores. ”
Para reducir la pérdida de presión por fricción, tenga en cuenta seguir las siguientes Recomendaciones: • Compruebe si el forro de la manguera tiene asperezas. • Sustituya los acoples dañados de la manguera. • Procure que la manguera no esté doblada en un ángulo demasiado agudo siempre que pueda. • Utilice adaptadores para conectar mangueras sólo cuando sea necesario. • Mantenga las boquillas y las válvulas totalmente abiertas cuando las mangueras estén funcionando. • Utilice juntas de manguera del tamaño adecuado para cada manguera. • Utilice líneas de manguera cortas siempre que sea posible.

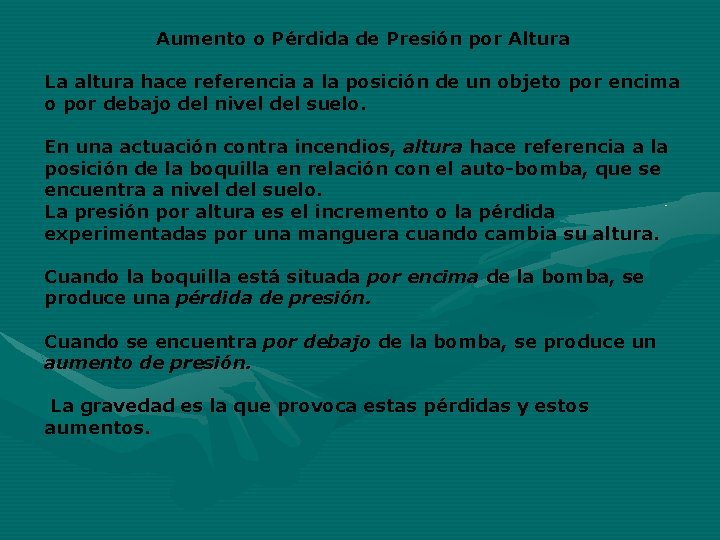

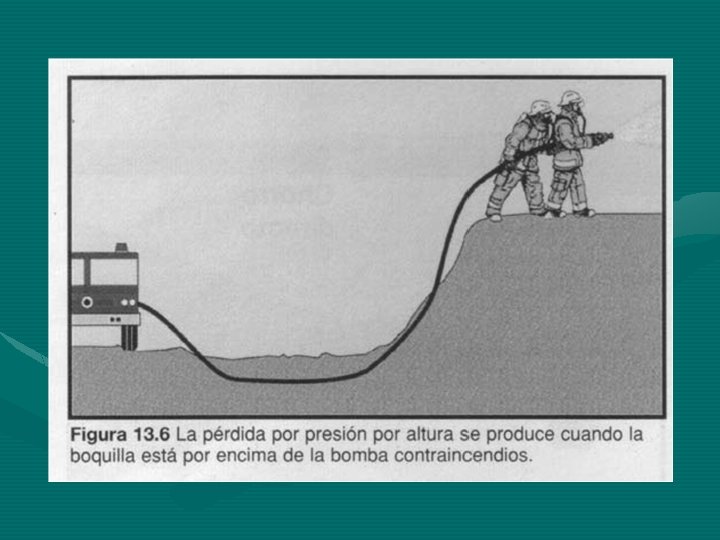

Aumento o Pérdida de Presión por Altura La altura hace referencia a la posición de un objeto por encima o por debajo del nivel del suelo. En una actuación contra incendios, altura hace referencia a la posición de la boquilla en relación con el auto-bomba, que se encuentra a nivel del suelo. La presión por altura es el incremento o la pérdida experimentadas por una manguera cuando cambia su altura. Cuando la boquilla está situada por encima de la bomba, se produce una pérdida de presión. Cuando se encuentra por debajo de la bomba, se produce un aumento de presión. La gravedad es la que provoca estas pérdidas y estos aumentos.

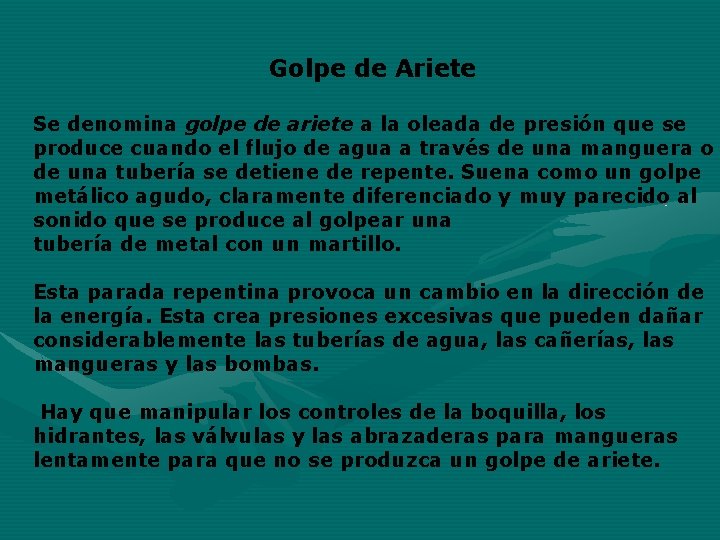

Golpe de Ariete Se denomina golpe de ariete a la oleada de presión que se produce cuando el flujo de agua a través de una manguera o de una tubería se detiene de repente. Suena como un golpe metálico agudo, claramente diferenciado y muy parecido al sonido que se produce al golpear una tubería de metal con un martillo. Esta parada repentina provoca un cambio en la dirección de la energía. Esta crea presiones excesivas que pueden dañar considerablemente las tuberías de agua, las cañerías, las mangueras y las bombas. Hay que manipular los controles de la boquilla, los hidrantes, las válvulas y las abrazaderas para mangueras lentamente para que no se produzca un golpe de ariete.
Golpe de Ariete

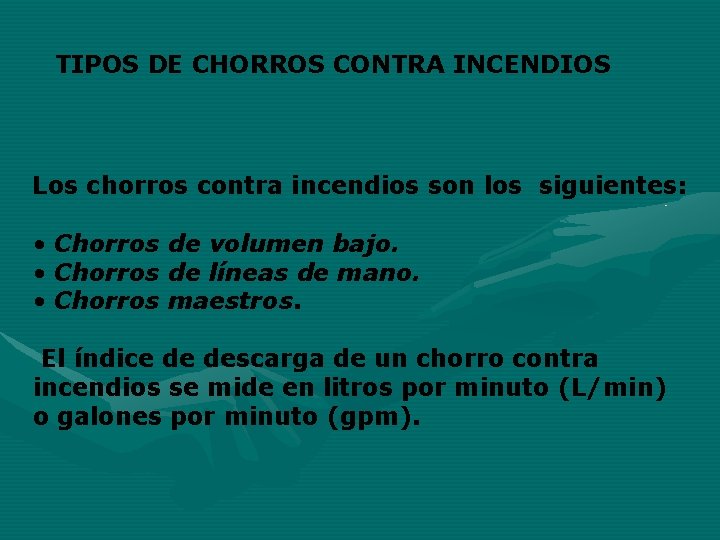

TIPOS DE CHORROS CONTRA INCENDIOS Los chorros contra incendios son los siguientes: • Chorros de volumen bajo. • Chorros de líneas de mano. • Chorros maestros. El índice de descarga de un chorro contra incendios se mide en litros por minuto (L/min) o galones por minuto (gpm).
Chorro de volumen bajo: Descarga menos de 160 L/min (40 gpm), inclusive los que se alimentan de una línea de manguera nodriza. Chorro de línea de mano: Alimentado con una manguera de 38 a 77 mm (de 1. 5 a 3 pulgadas), que descarga una cantidad de entre 160 L/min y 1, 400 L/min (de 40 a 350 gpm). No se recomienda el uso de las boquillas en líneas de mano cuando el flujo sobrepasa los 1, 400 L/min (350 gpm). Chorro maestro: Descarga más de 1, 400 L/min (350 gpm) y se alimenta con líneas de manguera de entre 65 y 77 mm (entre 2. 5 y 3 pulgadas) o mangueras de gran diámetro conectadas a una boquilla para un chorro maestro. Los chorros maestros son chorros contra incendios de gran volumen.

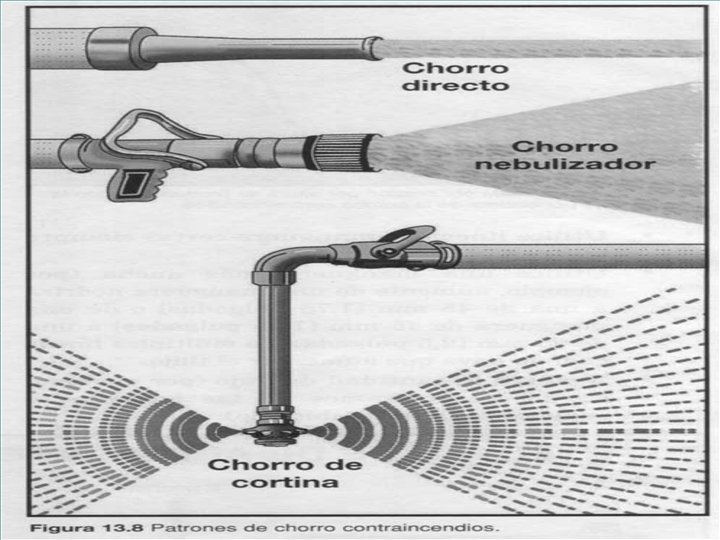

Hay tres tipos principales de patrones de chorro contra incendios: Chorro directo: Cuando el agua sale de una boquilla, la reacción es igual de fuerte en sentido contrario, por lo que una fuerza empuja hacia atrás a la persona que sostiene la línea de mangueras (reacción de boquilla). Esta reacción se debe a la velocidad y a la cantidad del chorro, que actúan contra la boquilla y también contra las curvas de la manguera, lo que dificulta su utilización
Chorro directo:

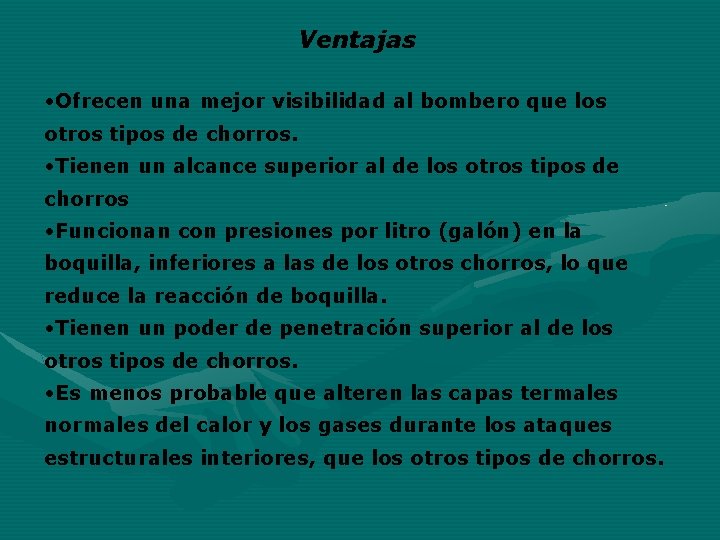

Ventajas • Ofrecen una mejor visibilidad al bombero que los otros tipos de chorros. • Tienen un alcance superior al de los otros tipos de chorros • Funcionan con presiones por litro (galón) en la boquilla, inferiores a las de los otros chorros, lo que reduce la reacción de boquilla. • Tienen un poder de penetración superior al de los otros tipos de chorros. • Es menos probable que alteren las capas termales normales del calor y los gases durante los ataques estructurales interiores, que los otros tipos de chorros.

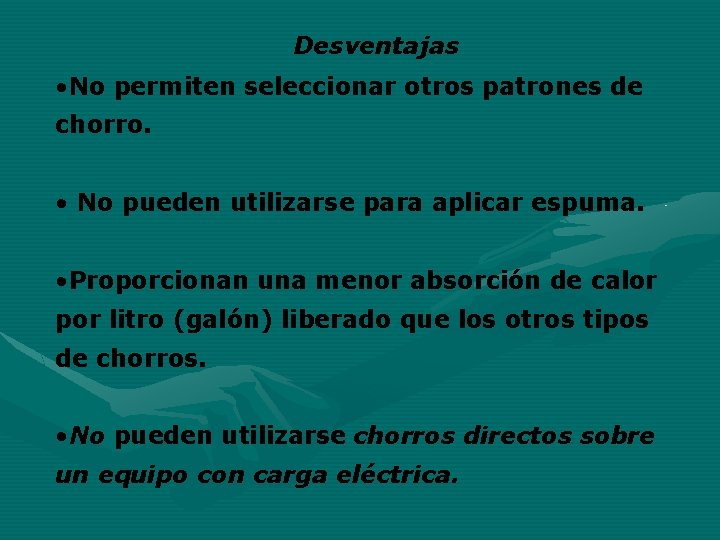

Desventajas • No permiten seleccionar otros patrones de chorro. • No pueden utilizarse para aplicar espuma. • Proporcionan una menor absorción de calor por litro (galón) liberado que los otros tipos de chorros. • No pueden utilizarse chorros directos sobre un equipo con carga eléctrica.
Chorro tipo Neblina Un chorro nebulizador está compuesto por gotitas de agua muy finas. El diseño de la mayoría de las boquillas nebulizadoras permite ajustar el extremo de nebulización para formar diferentes patrones de chorro. Las gotas, ya sea en forma de ducha o pulverizador, exponen la superficie máxima de agua para absorber al calor.
Chorro tipo Neblina
Ventajas • El patrón de descarga de los chorros nebulizadores puede ajustarse según la situación. • Algunas boquillas de chorro nebulizador poseen opciones de ajuste para controlar la cantidad de agua utilizada. • Los chorros nebulizadores favorecen la ventilación. • Los chorros nebulizadores disipan el calor expandiendo la máxima superficie de agua para absorber el calor.
DESVENTAJAS • Los chorros nebulizadores no tienen ni el alcance ni el poder de penetración de los chorros directos. • Los chorros nebulizadores son más susceptibles a las corrientes de aire que los chorros directos. • Los chorros nebulizadores pueden favorecer la propagación de incendio, crear una inversión del calor y provocar quemaduras por vapor a los bomberos cuando no se utilizan adecuadamente en los ataques interiores.

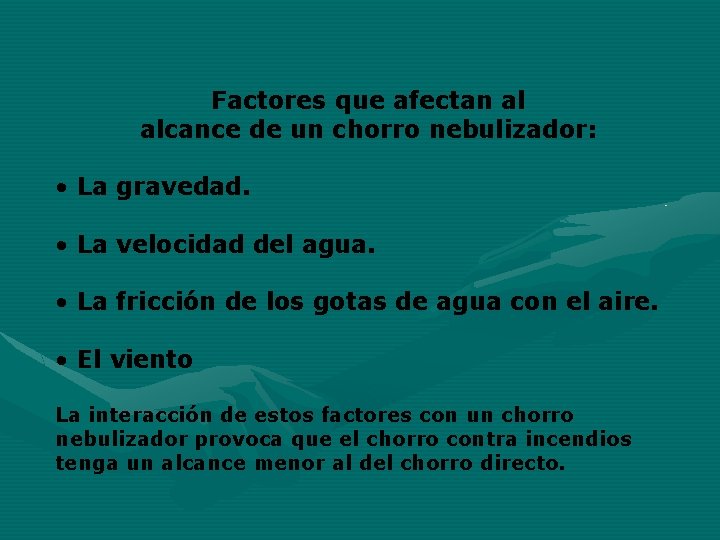

Factores que afectan al alcance de un chorro nebulizador: • La gravedad. • La velocidad del agua. • La fricción de los gotas de agua con el aire. • El viento La interacción de estos factores con un chorro nebulizador provoca que el chorro contra incendios tenga un alcance menor al del chorro directo.
Chorro de Cortina Un chorro de cortina es un chorro de agua que se ha divido en gotas relativamente gruesas. Un chorro de cortina sale de la boquilla directamente con esta forma. Las gotas gruesas del chorro de cortina absorben más calor por litro que un chorro directo y tienen un alcance y una penetración superior al chorro nebulizador, por eso puede ser chorro más eficaz en ciertas situaciones. Los bomberos suele utilizar los chorros de cortina en espacios cerrados, como áreas subterráneas, áticos y espacios entre muros.
Adaptadores
CONEXIÓN MACHO CONEXIÓN HEMBRA
conexiones

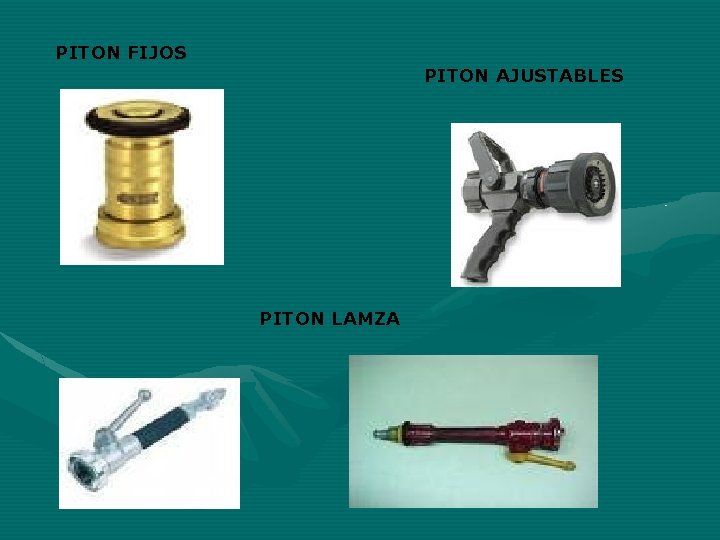

PITON FIJOS PITON AJUSTABLES PITON LAMZA
