Comunicações ADSL Breve Introdução PT Comunicações - Porto Gonçalo Ramalhão e Paulo Julião 27 de Julho de 2001

ADSL Tecnologia ADSL Comunicações Porquê ADSL? AUMENTO CRESCENTE DE NECESSIDADES DE LARGURA DE BANDA • • • Fonte: DGIN/DEI COEXISTÊNCIA ADSL COM POTS OU RDIS SOBRE O MESMO PAR DE COBRE FAST-INTERNET VIDEO-ON-DEMAND TELEWORKING TELEBANKING ETC. ASSIMETRIA COMO COMPROMISSO PT Comunicações 27 de Julho de 2001 Internet Aplicações Serviços VASTA INFRAESTRUTURA EM COBRE EXISTENTE 2

ADSL Tecnologia ADSL - Conceito Comunicações Fonte: DGIN/DEI ATM Vo. D COBRE ATM Downstream: 8 Mbps Upstream: 800 kbps PT Comunicações 27 de Julho de 2001 3

ADSL Limitações da rede de cobre - Atenuação Comunicações Fonte: DGIN/DEI l Atenuação do sinal aumenta com a maior utilização do espectro, maior comprimento da linha e menor calibre do cabo: PT Comunicações 27 de Julho de 2001 4

Limitações de alcance Comunicações ADSL Fonte: DGIN/DEI l Débitos máximos dependentes de: – Distância da ligação ao cliente – Número e tipo dos troços de cabo envolvidos na ligação – Número e tipo de circuitos no mesmo cabo PT Comunicações 27 de Julho de 2001 5

Limitações - Interferências ADSL Comunicações Fonte: DGIN/DEI Central Tx NEXT - Paradiafonia Sinal Transmitido Rx Tx Sinal “Crosstalk” Cliente Remoto Rx Central Tx FEXT - Telediafonia Sinal Transmitido Rx Tx Sinal “Crosstalk” Cliente Remoto Rx PT Comunicações 27 de Julho de 2001 6

Limitações da Rede Cobre Comunicações ADSL Fonte: DGIN/DEI Diferenças de calibres nas transições de pares, ao longo do trajecto desde a central até ao cliente l Ligações não terminadas (BRIDGE TAPS) l PT Comunicações 27 de Julho de 2001 7

ADSL Inteligência : DMT (Discrete Multitone) Comunicações Fonte: DGIN/DEI l Espectro de Transmissão - POTS 5 portadoras eliminadas POTS 1 • • • 5 4, 3125 k. Hz 6 • • • 34, 25 k. Hz 27 portadoras DESCENDENTE ASCEND. 1, 1 MHz Com cancelamento de eco PT Comunicações 27 de Julho de 2001 256 0 a 16 bits por símbolo em cada portadora f 1, 104 MHz ADSL ASCEND. ADSLo. POTS 251 portadoras ADSL f ADSL 224 portadoras DESCENDENTE 1, 1 MHz f Com FDM (Frequency Division Multiplexing) 8

Inteligência : DMT (Discrete Multitone) ADSL Comunicações Fonte: DGIN/DEI l Espectro de Transmissão - ISDN 31 portadoras eliminadas ISDN 1 • • • 31 32 4, 3125 k. Hz • • • 138 k. Hz 33 portadoras DESCENDENTE ASCEND. 1, 1 MHz Com cancelamento de eco PT Comunicações 27 de Julho de 2001 256 0 a 16 bits por símbolo em cada portadora f 1, 104 MHz ADSL ASCEND. ADSLo. ISDN 225 portadoras ADSL 192 portadoras DESCENDENTE f 1, 1 MHz f Com FDM (Frequency Division Multiplexing) 9

Adaptação ao meio de transmissão ADSL Comunicações Fonte: DGIN/DEI l Bit swapping - Capacidade de, dinamicamente, efectuar realocação de bits entre portadoras. Bits p/ portadora f . l Fall back - Capacidade de cada circuito diminuir o seu débito consoante as restrições de rede l Power cutback - Característica que permite diminuir a potência de emissão do modem de central consoante a potência de recepção do upstream. PT Comunicações 27 de Julho de 2001 10

ADSL Equipamento Terminal Comunicações Fonte: DGIN/DEI BANDA ESTREITA POTS ou NT-AB ADSL BANDA ESTREITA SPLITTER BANDA LARGA RJ-11 ATU R RJ-45 10 Base. T ATM-25 USB BANDA LARGA ATU-R PC NIC PT Comunicações 27 de Julho de 2001 11

Arquitectura da Rede Comunicações ADSL Fonte: DGIN/DEI Rede de acesso 10 Base. T ATM 25 USB Para o Comutador SPLITTER ATU-R S S S Prestador de Serviços #1 ATU-C Prestador de Serviços #2 Prestador de Serviços #n ATU-R - Adsl Terminal Unit - Remote S - Splitter PT Comunicações 27 de Julho de 2001 ATU-C - Adsl Terminal Unit - Central DSLAM - DSL Access Multiplexer 12

ADSL Arquitectura da Rede Comunicações Fonte: DGIN/DEI COMUTADOR TELEFÓNICO 10 Base. T e/ou ATM 25 Hub ATU-R S S GESTÃO ADSL D S L A M ATU-C PVC Rede ATM/IP BAS PVC Operador EQUIPAMENTO BAS - Broadband Access Server PT Comunicações 27 de Julho de 2001 PVC - Permanent Virtual Circuit DE SERVIÇOS 13

ADSL Evolução do x. DSL Comunicações Fonte: DGIN/DEI l O futuro do acesso em banda larga • Máx. 52 Mb/s - 3 Mb/s (Assimétrico) • Máx. 26 Mb/s (Simétrico) • Distâncias da ordem das poucas centenas de metros VDSL ADSL FSAN SDH/ATM FITL • Baseado em Fibra Óptica • Débito simétrico • Máx. 2. 3 Mb/s SDSL PT Comunicações 27 de Julho de 2001 ADSL-LITE • Máx. 1, 5 Mb/s Descendente • Máx. 512 kb/s Ascendente 14

ADSL Arquitectura Comunicações l Plataforma ADSL PT Comunicações SFT POTS PSTN Splitter Utilizador final Modem S Linhas de Cobre BBRAS DSLAM Modem ADSL Proxy RADIUS Central Local PT RADIUS Rede Operador A SFT RDIS Rede ATM/IP Utilizador final Splitter Modem ADSL Modem S Linhas de Cobre DSLAM Utilizador final Rede Operador B BBRAS Proxy RADIUS Central Local PT SFT RDIS PT Comunicações 27 de Julho de 2001 PSTN Comunicações TCP/IP 15

ADSL Características do serviço Comunicações Classes de Débito no Acesso Local Classe Downstream 1 2 3 256 kbps 768 kbps 1024 kbps Débito assimétrico Upstream 64 kbps 128 kbps Modem DSLAM l Linha de Cobre ATM/IP Downstrea m l Interface no Acesso Local Tipo Interface Tipo de SFT 1 2 RJ 11 POTS RDIS POTS / RDIS CPE + Modem CPE Modem Splitter NTP PT Comunicações 27 de Julho de 2001 Linha de cobre 16

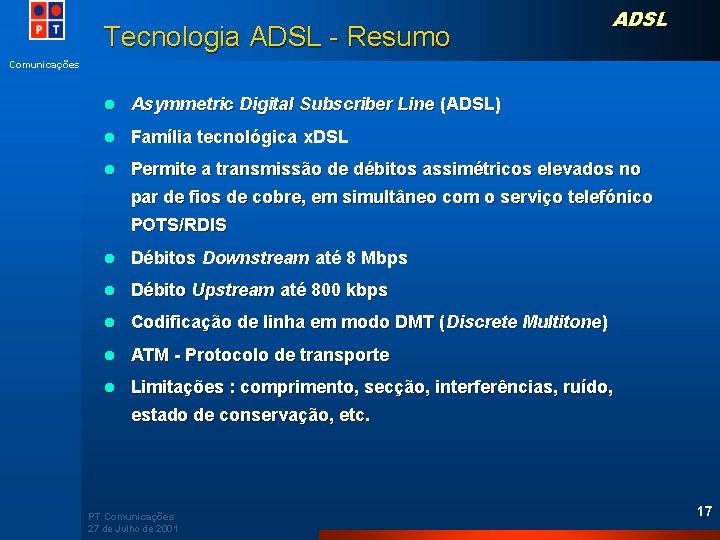

Tecnologia ADSL - Resumo ADSL Comunicações l Asymmetric Digital Subscriber Line (ADSL) l Família tecnológica x. DSL l Permite a transmissão de débitos assimétricos elevados no par de fios de cobre, em simultâneo com o serviço telefónico POTS/RDIS l Débitos Downstream até 8 Mbps l Débito Upstream até 800 kbps l Codificação de linha em modo DMT (Discrete Multitone) l ATM - Protocolo de transporte l Limitações : comprimento, secção, interferências, ruído, estado de conservação, etc. PT Comunicações 27 de Julho de 2001 17

Comunicações ICR/RAC Enquadramento no departamento PT Comunicações - Porto Gonçalo Ramalhão e Paulo Julião 27 de Julho de 2001

ICR / RAC ADSL Comunicações Funções Específicas: l Efectuar a operação, manutenção e gestão centralizada dos equipamentos e sistemas da rede de acesso. l Apoiar as equipas de trabalho na instalação e na manutenção dos equipamentos com gestão centralizada. l Elaborar as análises de desempenho da rede, a partir dos sistemas de supervisão e de suporte, promovendo a sua integridade e o seu correcto funcionamento. PT Comunicações 27 de Julho de 2001 19

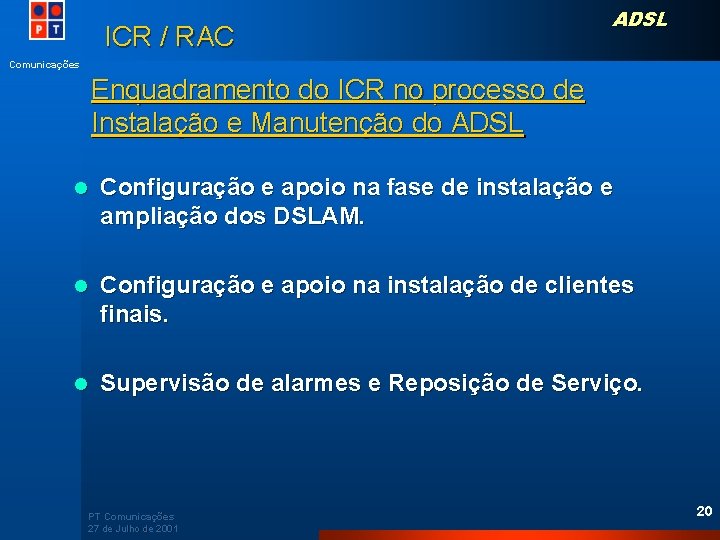

ICR / RAC ADSL Comunicações Enquadramento do ICR no processo de Instalação e Manutenção do ADSL l Configuração e apoio na fase de instalação e ampliação dos DSLAM. l Configuração e apoio na instalação de clientes finais. l Supervisão de alarmes e Reposição de Serviço. PT Comunicações 27 de Julho de 2001 20

Zona 1 – Organização ADSL Comunicações PT Comunicações 27 de Julho de 2001 21

Comunicações Configuração e apoio na instalação de clientes finais Pedidos de Cliente ADSL DNO ISP SAPA Áreas de Trabalho 1º 2º 3º 4º DINF/GIL DPIC/ICR DSR/CSR DINF Gestão de Recursos Execução DSLAM Execução BBRAS Execução Área PT Comunicações 27 de Julho de 2001 22
