Comunicaciones Mviles Sistemas de Tercera Generacin Sistemas y
- Slides: 24
Comunicaciones Móviles: Sistemas de Tercera Generación Sistemas y redes de fibra óptica Sistemas avanzados de telecomunicación Comunicaciones móviles – Sistemas móviles de 3ª generación – Planificación radio

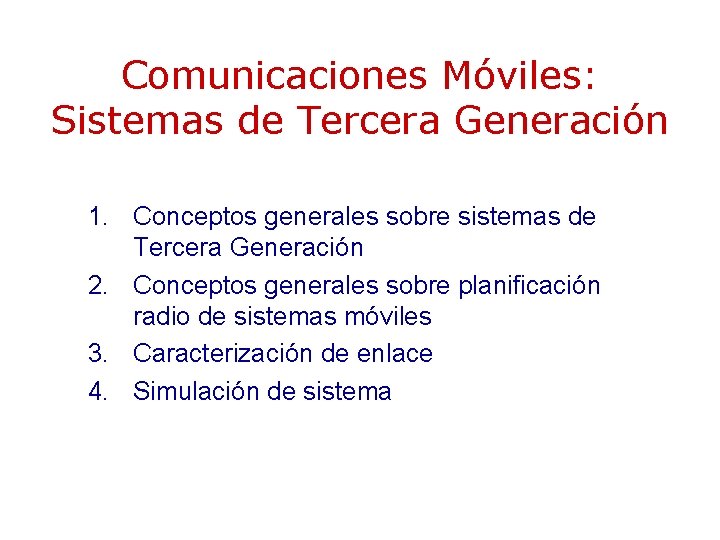

Comunicaciones Móviles: Sistemas de Tercera Generación 1. Conceptos generales sobre sistemas de Tercera Generación 2. Conceptos generales sobre planificación radio de sistemas móviles 3. Caracterización de enlace 4. Simulación de sistema
Capítulo 1: Conceptos Generales sobre Sistemas Móviles de Tercera Generación
EVOLUCIÓN HISTÓRICA DE LOS SISTEMAS MÓVILES
ESPECTRO ENSANCHADO POR SECUENCIA DIRECTA Ensanchamiento (transmisión) Tb d(t) m(t) 1 g(t) m(t)·g(t) m(t)=d(t)·g(t) Tc Desensanchamiento (recepción)

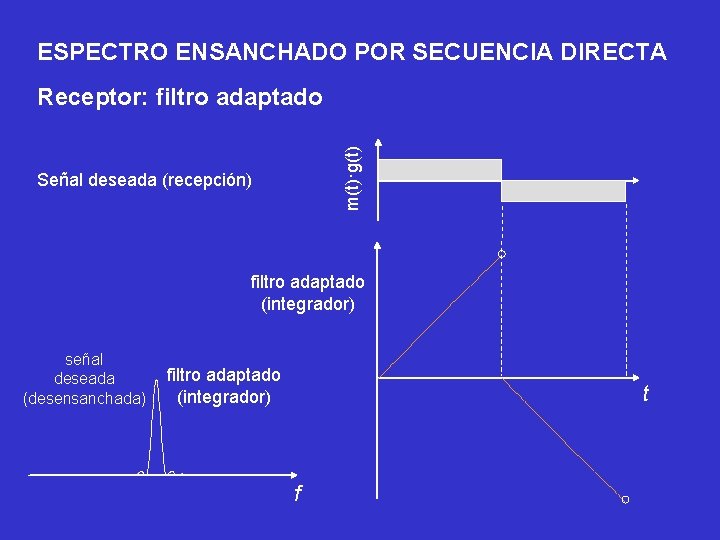

ESPECTRO ENSANCHADO POR SECUENCIA DIRECTA m(t)·g(t) Receptor: filtro adaptado Señal deseada (recepción) filtro adaptado (integrador) señal deseada (desensanchada) filtro adaptado (integrador) t f
ESPECTRO ENSANCHADO POR SECUENCIA DIRECTA Desensanchamiento: señal “deseada” Desensanchamiento: señal retardada m(t) m’(t) g(t) m(t)·g(t) m’(t)·g(t) Resolución temporal / protección frente a multitrayecto m’(t) = m(t-t) t = TC en el ejemplo
ESPECTRO ENSANCHADO POR SECUENCIA DIRECTA Resolución temporal / protección frente a multitrayecto m’(t)·g(t) Señal retardada (interferencia multitrayecto) señal “deseada” (desensanchada) filtro adaptado (integrador) señal retardada t f filtro adaptado (integrador)

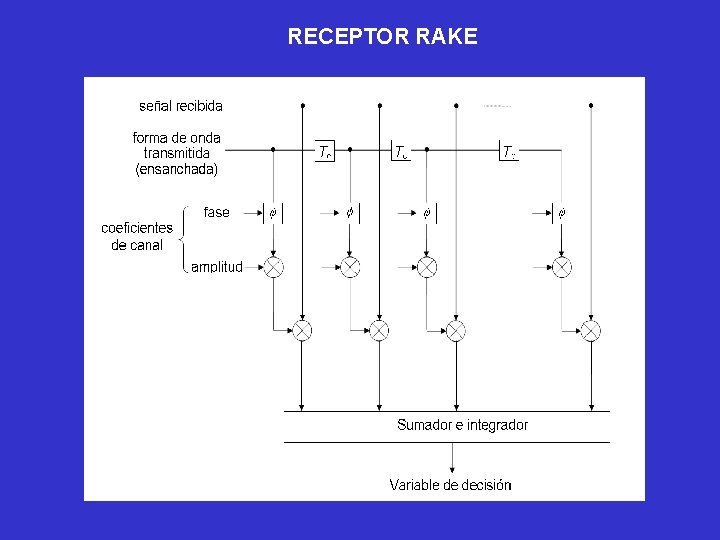

RECEPTOR RAKE
DS-CDMA Señal deseada (transmisión) Tb d(t) Señal deseada (recepción) m(t) 1 g(t) m(t)·g(t) m(t)=d(t)·g(t) Tc
m(t)·g(t) DS-CDMA Señal deseada (recepción) filtro adaptado (integrador) señal deseada (desensanchada) filtro adaptado (integrador) t f
DS-CDMA Sistema basado en secuencias ortogonales Señal interferente (transmisión) d(t) Tb Señal interferente (recepción) m(t) 1 g(t) m(t)·g(t) m(t)=d(t)·g(t) Tc

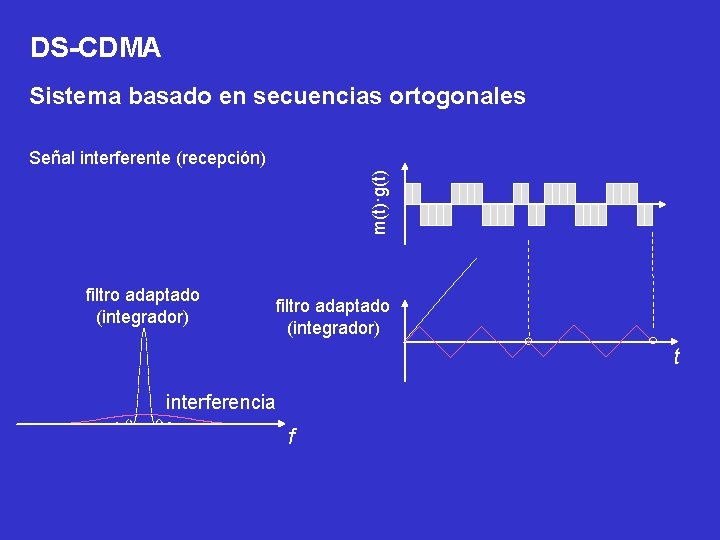

DS-CDMA Sistema basado en secuencias ortogonales m(t)·g(t) Señal interferente (recepción) filtro adaptado (integrador) t interferencia f
DS-CDMA Secuencias ortogonales: ortogonalidad parcial • En canales multitrayecto, si los retardos entre ecos son comparables o mayores que TC, parte de la señal interferente llega no sincronizada. • Como resultado, la ortogonalidad es sólo parcial: factor de ortogonalidad Señal interferente ortogonal a no ortogonal a Señal deseada no ortogonal a
DS-CDMA Sistema basado en secuencias no ortogonales Señal interferente (transmisión) d(t) Tb Señal interferente (recepción) m(t) 1 g(t) m(t)·g(t) m(t)=d(t)·g(t) Tc
DS-CDMA Sistema basado en secuencias no ortogonales m(t)·g(t) Señal interferente (recepción) filtro adaptado (integrador) t interferencia f
PRINCIPIOS DE LOS SISTEMAS CELULARES CDMA Sistemas limitados por dimensiones (FDMA, TDMA) B B A A D
PRINCIPIOS DE LOS SISTEMAS CELULARES CDMA Sistemas limitados por interferencia (CDMA)
SECUENCIAS CÓDIGO UTILIZADAS EN LA PRÁCTICA Lo anterior se consigue mediante dos “capas” de código: • Enlace descendente: – Códigos ortogonales o de canalización para usuarios de una misma célula. – Códigos PN o de aleatorización para células diferentes. • Enlace ascendente: – Códigos ortogonales (canalización) para señales de un mismo móvil. – Códigos PN (aleatorización) para móviles diferentes.
SECUENCIAS CÓDIGO UTILIZADAS: DL A Secuencias “d”: datos B Secuencias código “g”: PN Secuencias código “h”: ortogonales 1 2 3 1: d 1·h 1·g. A 3: d 3·h 3·g. B 2: d 2·h 2·g. A 4: d 4·h 1·g. B 4 Comportamiento: • Ortogonal (parcialmente) entre señales de la misma célula • PN entre señales de células distintas
SECUENCIAS CÓDIGO UTILIZADAS: UL A B Secuencias “d”: datos Secuencias código “g”: PN 1 3 1: d 1·g 1 3: d 3·g 3 2: d 2·g 2 4: d 4·g 4 Comportamiento: • PN entre señales de móviles distintos • Ortogonal (parcialmente) entre señales del mismo móvil
PRINCIPIOS DE LOS SISTEMAS CELULARES CDMA Diversidad de interferencia LIMITADO POR DIMENSIONES • Reutilización de canales • Número reducido de fuentes de interferencia • Diseño en “caso peor” interferencia LIMITADO POR INTERFERENCIA • Canales no ortogonales • Número elevado de fuentes de interferencia • Menor variación para el mismo valor medio (ganancia de procesado)
CARACTERÍSTICAS DE LOS SISTEMAS CDMA • Control de potencia – Bucle abierto – Bucle cerrado o interno – Bucle externo • Actividad discontinua de fuente • Compartición automática de carga • Multiplexación de servicios – Códigos ortogonales (canalización) para señales de un mismo móvil. – Códigos PN (aleatorización) para móviles diferentes.
TRASPASO CONTINUIDAD
