Comunicaciones Industriales Conceptos básicos

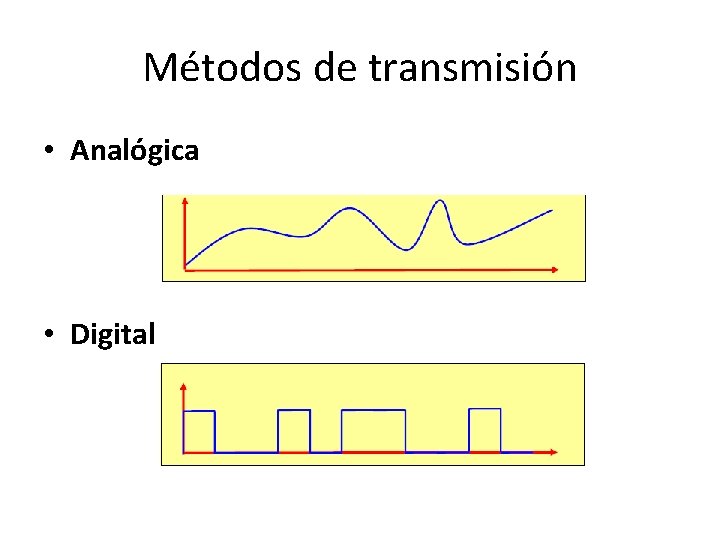

Métodos de transmisión • Analógica • Digital

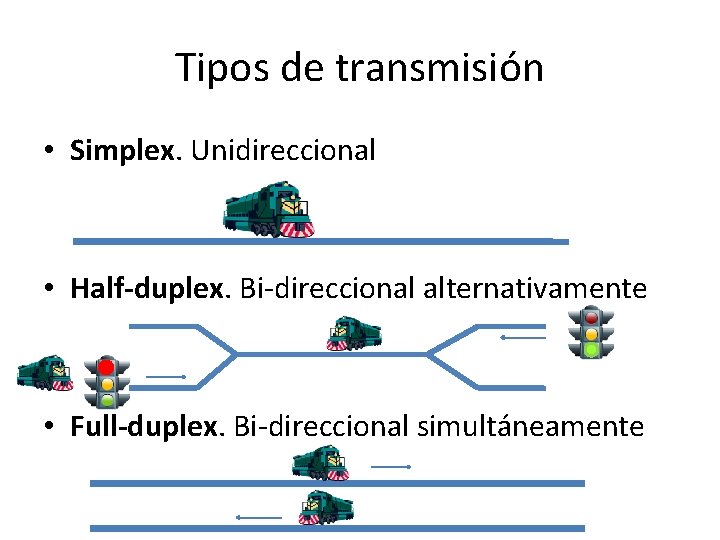

Tipos de transmisión • Simplex. Unidireccional • Half-duplex. Bi-direccional alternativamente • Full-duplex. Bi-direccional simultáneamente

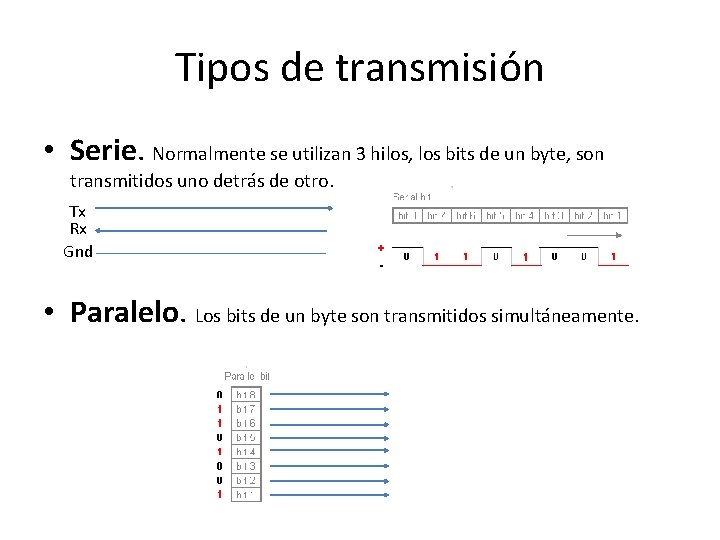

Tipos de transmisión • Serie. Normalmente se utilizan 3 hilos, los bits de un byte, son transmitidos uno detrás de otro. Tx Rx Gnd • Paralelo. Los bits de un byte son transmitidos simultáneamente.

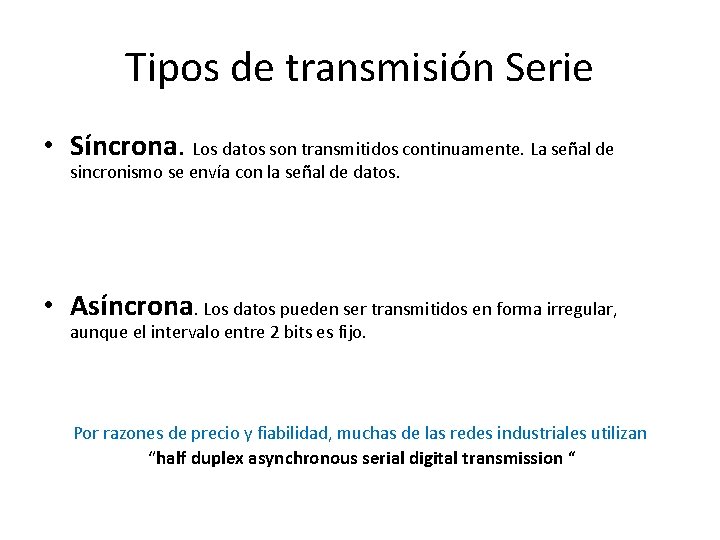

Tipos de transmisión Serie • Síncrona. Los datos son transmitidos continuamente. La señal de sincronismo se envía con la señal de datos. • Asíncrona. Los datos pueden ser transmitidos en forma irregular, aunque el intervalo entre 2 bits es fijo. Por razones de precio y fiabilidad, muchas de las redes industriales utilizan “half duplex asynchronous serial digital transmission “

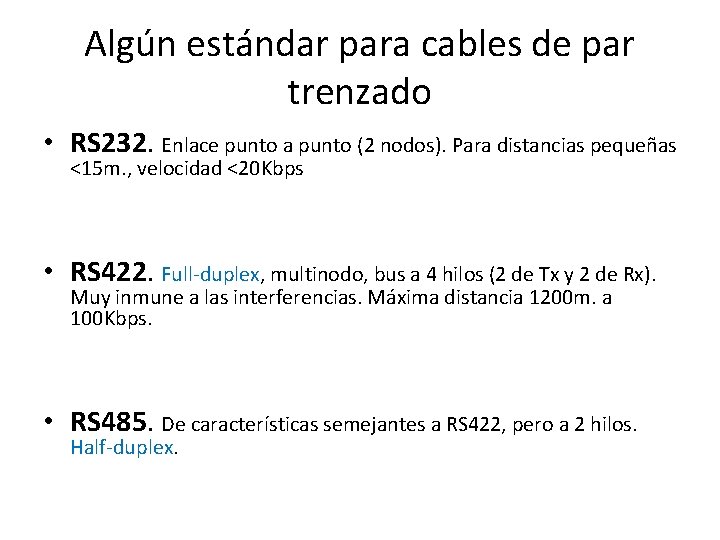

Algún estándar para cables de par trenzado • RS 232. Enlace punto a punto (2 nodos). Para distancias pequeñas <15 m. , velocidad <20 Kbps • RS 422. Full-duplex, multinodo, bus a 4 hilos (2 de Tx y 2 de Rx). Muy inmune a las interferencias. Máxima distancia 1200 m. a 100 Kbps. • RS 485. De características semejantes a RS 422, pero a 2 hilos. Half-duplex.

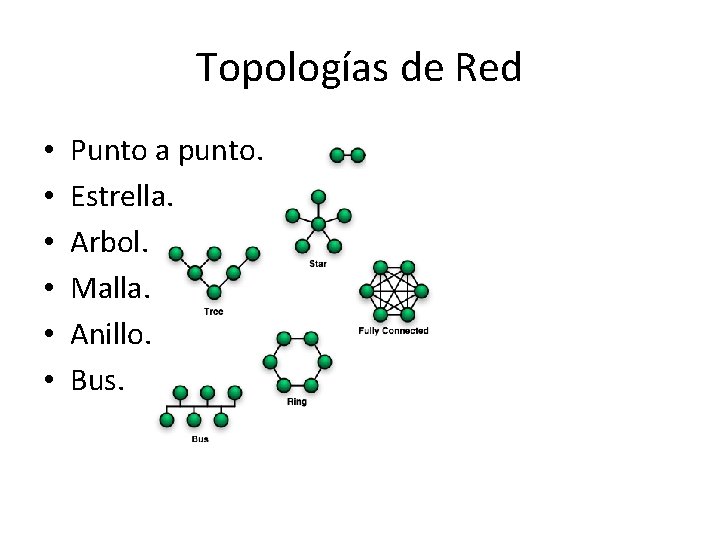

Topologías de Red • • • Punto a punto. Estrella. Arbol. Malla. Anillo. Bus.

Principales métodos de acceso al medio de Tx. (Capa de Enlace) • Maestro-Esclavo. Ej. Profi. Bus-DP

Principales métodos de acceso al medio de Tx. (Capa de Enlace) • Token-Ring. Ej. Mod. Bus Plus

Principales métodos de acceso al medio de Tx. (Capa de Enlace) • Acceso aleatorio. Ej. Ethernet Ej. CAN

Conceptos usados a Nivel de Aplicación. • Cliente-Servidor. Ej. Mod. Bus

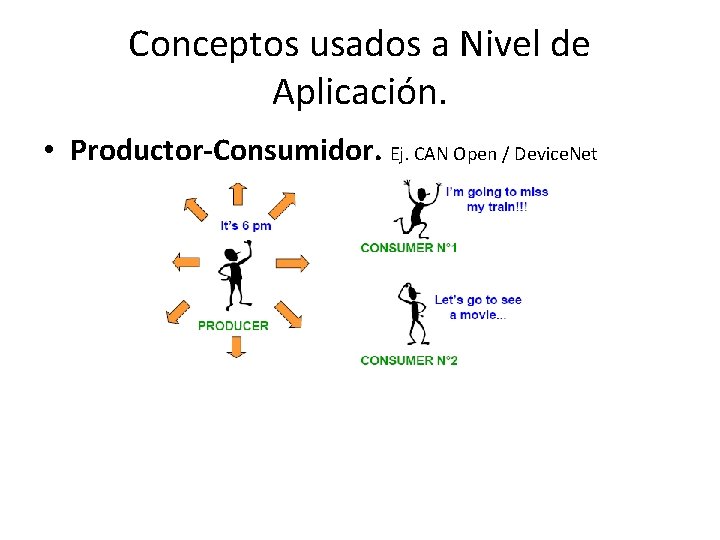

Conceptos usados a Nivel de Aplicación. • Productor-Consumidor. Ej. CAN Open / Device. Net

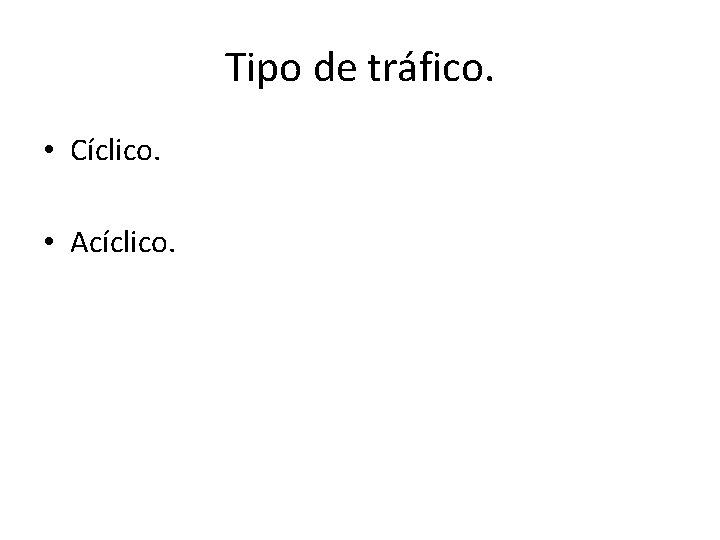

Tipo de tráfico. • Cíclico. • Acíclico.

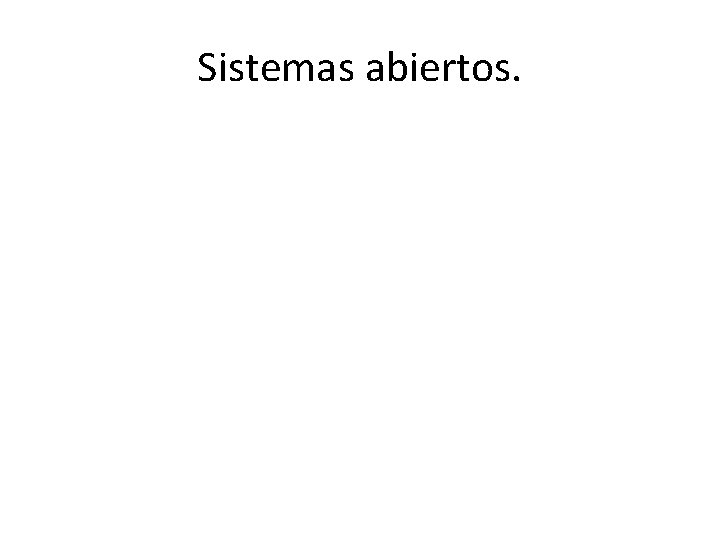

Sistemas abiertos.

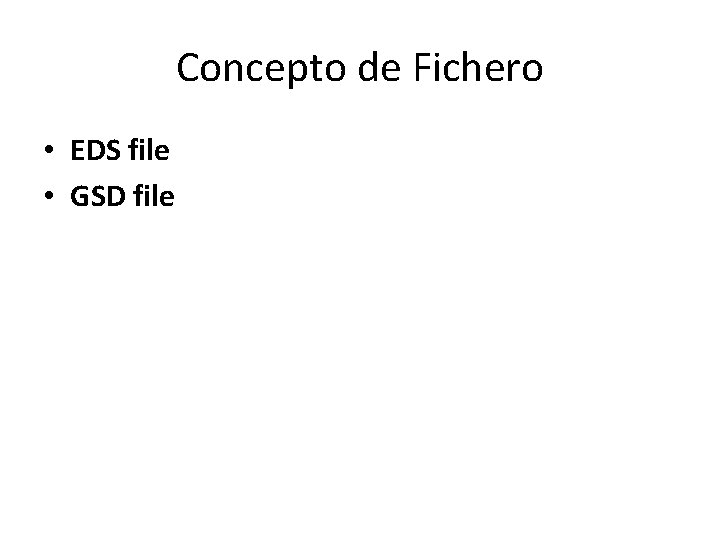

Concepto de Fichero • EDS file • GSD file

Elementos de interconexión. • • Repeater Hub Switch Transceiver Bridge Router Gateway

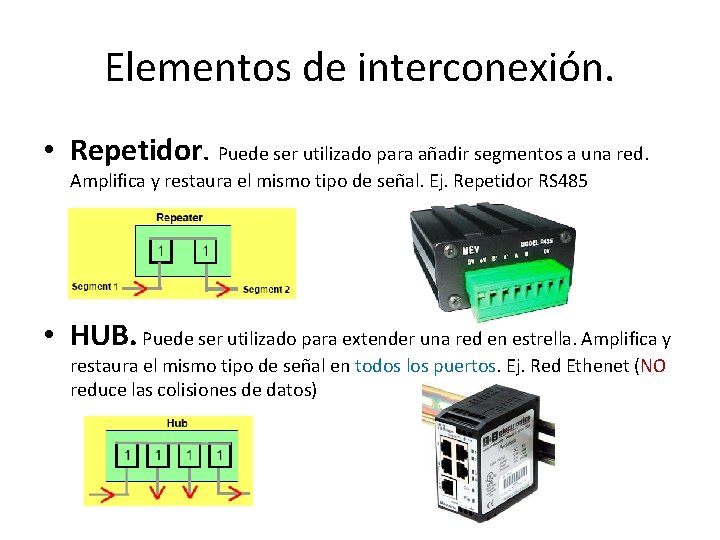

Elementos de interconexión. • Repetidor. Puede ser utilizado para añadir segmentos a una red. Amplifica y restaura el mismo tipo de señal. Ej. Repetidor RS 485 • HUB. Puede ser utilizado para extender una red en estrella. Amplifica y restaura el mismo tipo de señal en todos los puertos. Ej. Red Ethenet (NO reduce las colisiones de datos)

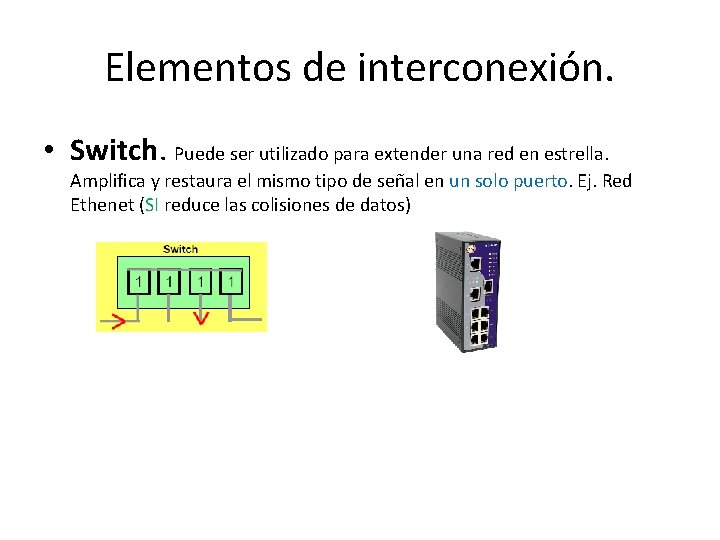

Elementos de interconexión. • Switch. Puede ser utilizado para extender una red en estrella. Amplifica y restaura el mismo tipo de señal en un solo puerto. Ej. Red Ethenet (SI reduce las colisiones de datos)

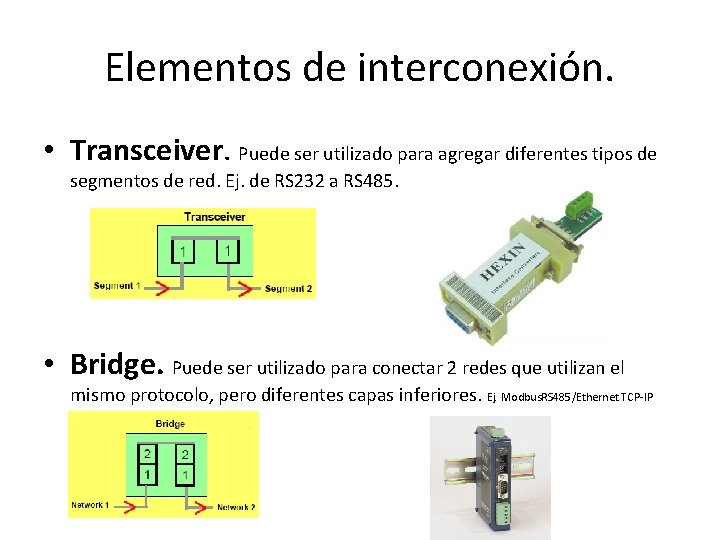

Elementos de interconexión. • Transceiver. Puede ser utilizado para agregar diferentes tipos de segmentos de red. Ej. de RS 232 a RS 485. • Bridge. Puede ser utilizado para conectar 2 redes que utilizan el mismo protocolo, pero diferentes capas inferiores. Ej. Modbus. RS 485/Ethernet TCP-IP

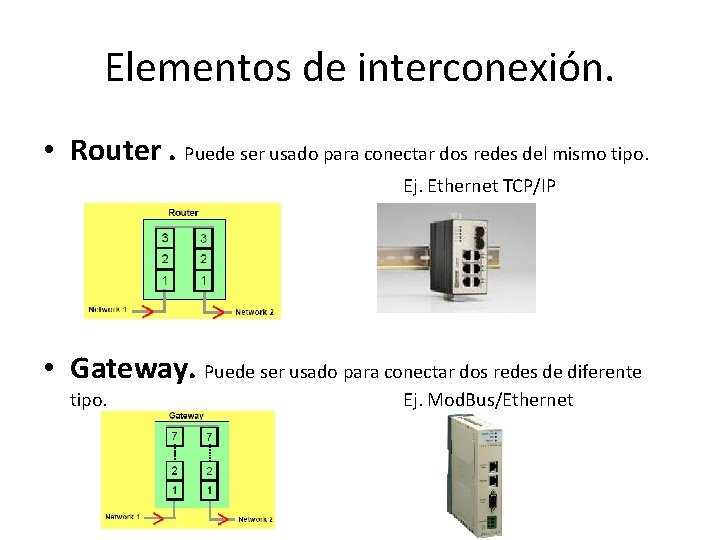

Elementos de interconexión. • Router. Puede ser usado para conectar dos redes del mismo tipo. Ej. Ethernet TCP/IP • Gateway. Puede ser usado para conectar dos redes de diferente tipo. Ej. Mod. Bus/Ethernet

Elementos de interconexión.
