Comunicaciones Digitales Seriales Unidad 4 Objetivos Introduccin Serializacin

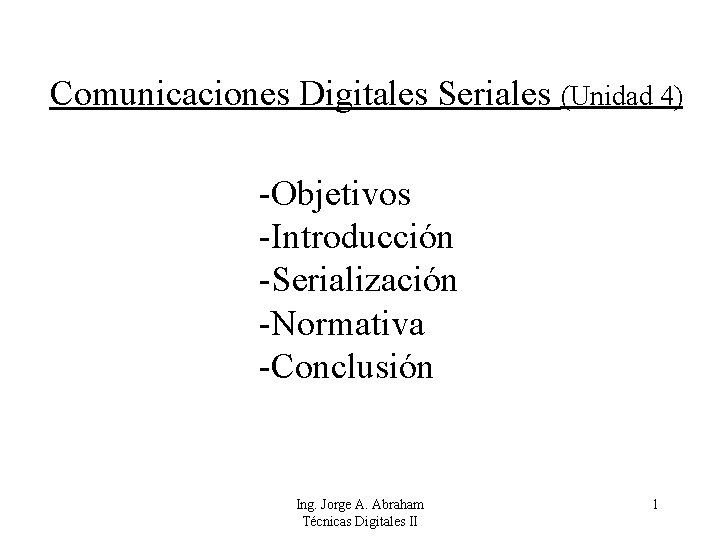

Comunicaciones Digitales Seriales (Unidad 4) -Objetivos -Introducción -Serialización -Normativa -Conclusión Ing. Jorge A. Abraham Técnicas Digitales II 1

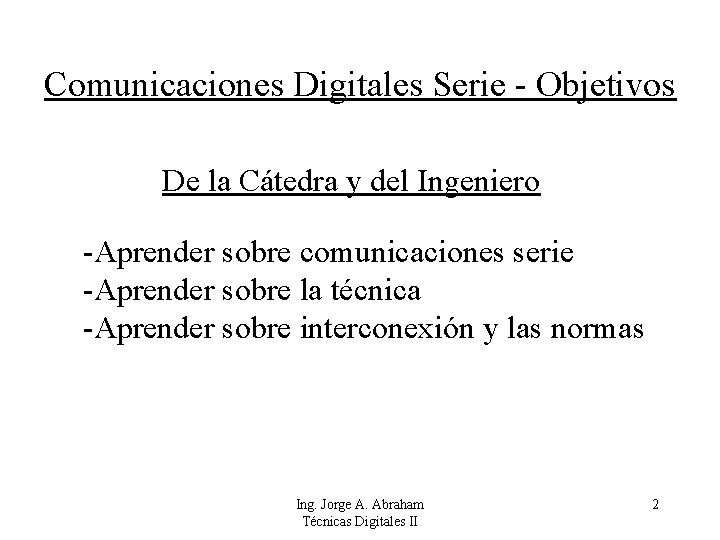

Comunicaciones Digitales Serie - Objetivos De la Cátedra y del Ingeniero -Aprender sobre comunicaciones serie -Aprender sobre la técnica -Aprender sobre interconexión y las normas Ing. Jorge A. Abraham Técnicas Digitales II 2

Comunicaciones Serie - Introducción Los buses de comunicaciones son “paralelo”. No se pueden extender grandes longitudes (m). Las conexiones eléctricas largas son afectadas. Imposible de cubrir grandes distancias (Km). Solución: Serializar la información Ing. Jorge A. Abraham Técnicas Digitales II 3

Comunicaciones Serie - Introducción Sistemas de comunicaciones Ing. Jorge A. Abraham Técnicas Digitales II 4

Comunicaciones Serie - Introducción Sistemas de comunicaciones Ing. Jorge A. Abraham Técnicas Digitales II 5

Comunicaciones Serie - Serialización Conversión de paralelo a serie Ing. Jorge A. Abraham Técnicas Digitales II 6

Comunicaciones Serie - Serialización Dato 0 Salida Serie I 0 Clock I 0 0 0 I 0 0 I I Clock Velocidad de Transmisión en Bits / Seg Conversión de paralelo a serie Ing. Jorge A. Abraham Técnicas Digitales II 7

Comunicaciones Serie - Serialización Conversión de serie a paralelo Problemas Sincronización del Bit, Sincronización de la Palabra Sincronización de la trama. Ing. Jorge A. Abraham Técnicas Digitales II 8

Comunicaciones Serie - Serialización Sincrónicos (Clock acompaña a la señal Serie) Orientados a Byte: Sync, Bi. Sync, Sync Ext. Orientados a Bit: SDLC, HDLC, (Sync Ext. ) Asincrónicos (Clock No acompaña a la señal Serie) Orientados a Byte (Bits adicionales de Sincr. ) Modos de Comunicación Ing. Jorge A. Abraham Técnicas Digitales II 9

Comunicaciones Serie - Serialización Orientados a Byte (Caracter) Modos de Comunicación Ing. Jorge A. Abraham Técnicas Digitales II 10

Comunicaciones Serie - Serialización Orientados a Bit Asincrónico Modos de Comunicación Ing. Jorge A. Abraham Técnicas Digitales II 11

Comunicaciones Serie - Serialización Dato 0 Salida Serie I Clock I 0 I N-1 0 0 0 I Caracter N 0 0 I I Caracter N+1 Car. Vel. de Transmisión en Bits/Seg= Frec. (Clock) Bits / Carácter => Caracteres / Seg. => Car/Min. Sincrónico: Parámetros Ing. Jorge A. Abraham Técnicas Digitales II 12

Comunicaciones Serie - Serialización Dato Reposo O Salida Serie Tx. Clock Rx. Clock Start n/2 n I I n O Paridad Stop n Star | Bits de datos n Stop Reposo n | Par. | Stop(s) Vel. de Tran. [Bits/Seg]= Tx. Clock/n o Rx. Clock/n Bits/Caracter =>Caracteres/Seg. => Car/Min. : 5, 6, 7, 8 Paridad: Par; Impar; Mark; Space; I; O; Ninguna Stops: 1; 1, 5 o 2 Asincrónico: Parámetros Ing. Jorge A. Abraham Técnicas Digitales II 13

Comunicaciones Serie - Normativa -Funcionales -Ground -Datos -Control -Tiempo -Secundarias -Eléctricas -Tensiones/Corrientes -Balanceado/Impedancia DTE PC, Host, Equipo con información Digital DCE Modem, Adaptador de señales, otra PC, etc. -Mecánicas Conector Pines de Señales Ing. Jorge A. Abraham Técnicas Digitales II 14

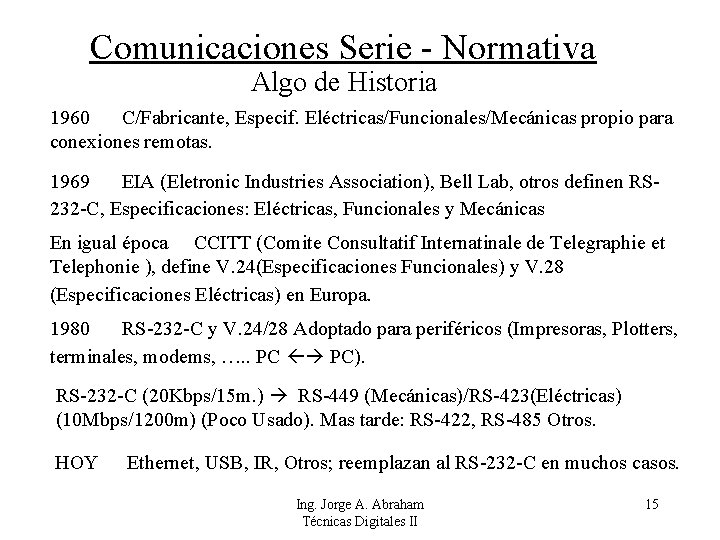

Comunicaciones Serie - Normativa Algo de Historia 1960 C/Fabricante, Especif. Eléctricas/Funcionales/Mecánicas propio para conexiones remotas. 1969 EIA (Eletronic Industries Association), Bell Lab, otros definen RS 232 -C, Especificaciones: Eléctricas, Funcionales y Mecánicas En igual época CCITT (Comite Consultatif Internatinale de Telegraphie et Telephonie ), define V. 24(Especificaciones Funcionales) y V. 28 (Especificaciones Eléctricas) en Europa. 1980 RS-232 -C y V. 24/28 Adoptado para periféricos (Impresoras, Plotters, terminales, modems, …. . PC PC). RS-232 -C (20 Kbps/15 m. ) RS-449 (Mecánicas)/RS-423(Eléctricas) (10 Mbps/1200 m) (Poco Usado). Mas tarde: RS-422, RS-485 Otros. HOY Ethernet, USB, IR, Otros; reemplazan al RS-232 -C en muchos casos. Ing. Jorge A. Abraham Técnicas Digitales II 15

Comunicaciones Serie - Normativa EIA: RS-232 -C; CCITT (ITU-T): V. 24 / V. 28 RS-232 -C DCE DTE RS-232 -C Telco DCE DTE RS-232 -C Null Modem (cruzado) Ing. Jorge A. Abraham Técnicas Digitales II DTE DTE 16

Comunicaciones Serie - Normativa EIA: RS-232 -C; CCITT (ITU-T): V. 24 / V. 28 Especif. Mecánicas: DB-25 (9), Macho (DTE), Hembra (DCE) Ing. Jorge A. Abraham Técnicas Digitales II 17

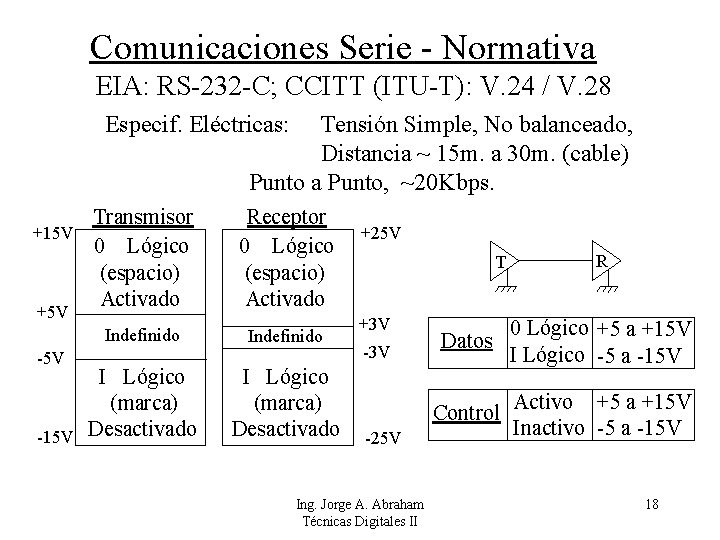

Comunicaciones Serie - Normativa EIA: RS-232 -C; CCITT (ITU-T): V. 24 / V. 28 Especif. Eléctricas: Tensión Simple, No balanceado, Distancia ~ 15 m. a 30 m. (cable) Punto a Punto, ~20 Kbps. +15 V +5 V -5 V Transmisor 0 Lógico (espacio) Activado Receptor 0 Lógico (espacio) Activado Indefinido I Lógico (marca) -15 V Desactivado I Lógico (marca) Desactivado +25 V T +3 V -25 V Ing. Jorge A. Abraham Técnicas Digitales II R Datos 0 Lógico +5 a +15 V I Lógico -5 a -15 V Control Activo +5 a +15 V Inactivo -5 a -15 V 18

Comunicaciones Serie - Normativa EIA: RS-232 -C; CCITT (ITU-T): V. 24 / V. 28 Especif. Funcionales: Comunicaciones Síncronas y Asíncronas, 25 señales (Sínc. /Asínc), 9 señales (Asínc. ) Tipo -Ground -Datos -Control -Tiempo -Secundarias EIA: RS-232 -C CCITT: V. 24 A B C D S Ing. Jorge A. Abraham Técnicas Digitales II 1 XX 1 XX 1 XX 19

Comunicaciones Serie - Normativa EIA: RS-232 -C; CCITT (ITU-T): V. 24 / V. 28 Especif. Funcionales: Ground, Tierra, Retorno, Referencia Protective Ground – Masa o tierra de Protección Pin N° 1 EIA: AA CCITT: 101 Dirección: DTE ------ DCE Función: Vínculo de protección entre los chasis, contra choque eléctrico. Cable a tierra. Signal Ground – Referencia de Señales de Datos y Control Pin N° 7 (5) EIA: AB CCITT: 102 Dirección: DTE ------ DCE Función: Señal de Referencia (Fuente) de todas las señales de datos, control, tiempo y secundarias. Ing. Jorge A. Abraham Técnicas Digitales II 20

Comunicaciones Serie - Normativa EIA: RS-232 -C; CCITT (ITU-T): V. 24 / V. 28 Especif. Funcionales: Datos – Sincrónicos o Asincrónicos Transmit Data – Dato Serial a ser transmitido Pin N° 2 (3) EIA: BA CCITT: 103 Dirección: DTE ---- DCE Función: Dato Serial Primario. Condicionado por: CA, CB, CC y CD. Tiempos: DB ó DA (Sincrón. ) Receive Data – Dato Serial recibido Pin N° 3 (2) EIA: BB CCITT: 104 Dirección: DTE ---- DCE Función: Dato Serial Primario. Condicionado por CF. Tiempo: DD (Sincrónico). Ing. Jorge A. Abraham Técnicas Digitales II 21

Comunicaciones Serie - Normativa EIA: RS-232 -C; CCITT (ITU-T): V. 24 / V. 28 Especif. Funcionales: Control – Estado – DTE/DCE Request To Sent – Solicitud de Envío o Transmisión Pin N° 4 (7) EIA: CA CCITT: 105 Dirección: DTE ---- DCE Función: Activa circuitos de Transmisión del DCE. (Portadora (carrier) a modular por los datos) Clear to Sent – Disponible para enviar Pin N° 5 (8) EIA: CB CCITT: 106 Dirección: DTE ---- DCE Función: DCE listo para enviar datos recibidos de BA (Portadora (carrier) establecida) Ing. Jorge A. Abraham Técnicas Digitales II 22

Comunicaciones Serie - Normativa EIA: RS-232 -C; CCITT (ITU-T): V. 24 / V. 28 Especif. Funcionales: Control – Estado – DTE/DCE Data Terminal Ready – DTE Operativo y listo para Rx y/o Tx Pin N° 20 (4) EIA: CD CCITT: 108. 2 Dirección: DTE ---- DCE Función: Indica operatividad plena del DTE para que el DCE active circuitos y envíe Datos por BB. Data Set Ready – DCE Operativo y listo para Tx y/o Rx Pin N° 6 (6) EIA: CC CCITT: 107 Dirección: DTE ---- DCE Función: Indica operatividad del DCE listo para intercambio de Control y/o Datos. Ing. Jorge A. Abraham Técnicas Digitales II 23

Comunicaciones Serie - Normativa EIA: RS-232 -C; CCITT (ITU-T): V. 24 / V. 28 Especif. Funcionales: Control – Estado – DTE/DCE Data Carrier Detect – Señal recibida por el Receptor Pin N° 8 (1) EIA: CF CCITT: 109 Dirección: DTE ---- DCE Función: Indica que el DCE esta recibiendo portadora desde un sitio remoto. Valida los Datos de BB Ring Indicator – Llamada entrante (línea telefónica). Pin N° 22 (9) EIA: CE CCITT: 125 Dirección: DTE ---- DCE Función: Indica que el DCE esta recibiendo la corriente de llamada por la línea telefónica. Ring !!! Ing. Jorge A. Abraham Técnicas Digitales II 24

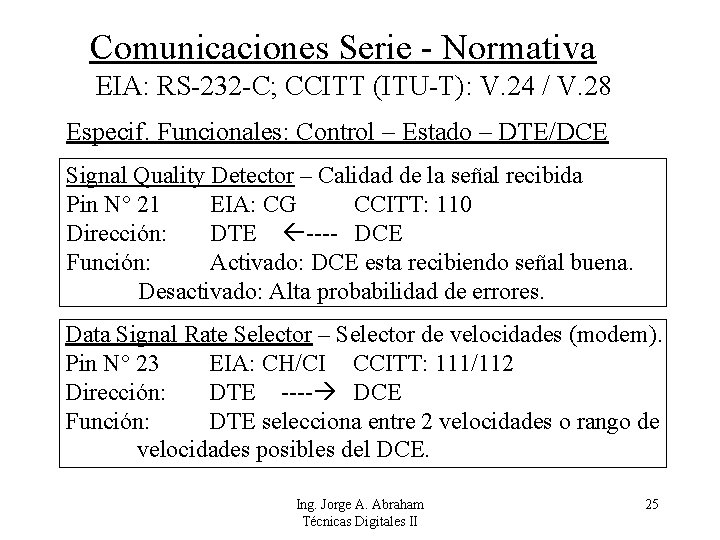

Comunicaciones Serie - Normativa EIA: RS-232 -C; CCITT (ITU-T): V. 24 / V. 28 Especif. Funcionales: Control – Estado – DTE/DCE Signal Quality Detector – Calidad de la señal recibida Pin N° 21 EIA: CG CCITT: 110 Dirección: DTE ---- DCE Función: Activado: DCE esta recibiendo señal buena. Desactivado: Alta probabilidad de errores. Data Signal Rate Selector – Selector de velocidades (modem). Pin N° 23 EIA: CH/CI CCITT: 111/112 Dirección: DTE ---- DCE Función: DTE selecciona entre 2 velocidades o rango de velocidades posibles del DCE. Ing. Jorge A. Abraham Técnicas Digitales II 25

Comunicaciones Serie - Normativa EIA: RS-232 -C; CCITT (ITU-T): V. 24 / V. 28 Especif. Funcionales: Control – Estado – DTE/DCE +P (+ Voltage) – Pin N° 9 +12 VCC para prueba (opción) Dirección: DTE ------ DCE -P (- Voltage) – Pin N° 10 -12 VCC para prueba (opción) Dirección: DTE ------ DCE Local Loopback – Pin N° 18 Para pruebas (opción RAD y otros) Dirección: DTE ---- DCE Test Mode – Pin N° 25 Para pruebas (opción RAD y otros) Dirección: DTE ---- DCE Ing. Jorge A. Abraham Técnicas Digitales II 26

Comunicaciones Serie - Normativa EIA: RS-232 -C; CCITT (ITU-T): V. 24 / V. 28 Especif. Funcionales: Tiempo – Sólo Sincrónicos Transmission Signal Element Timing - Reloj de Transmisión Pin N° 15 EIA: DB CCITT: 114 Dirección: DTE ---- DCE Función: Reloj de sincronismo de Transmit Data (BA) Frecuencia = bits/seg. Centro del bit Receiver Signal Element Timing - Reloj de Recepción Pin N° 17 EIA: DD CCITT: 115 Dirección: DTE ---- DCE Función: Reloj de sincronismo de Receive Data (BB) Frecuencia = bits/seg. Centro del bit Ing. Jorge A. Abraham Técnicas Digitales II 27

Comunicaciones Serie - Normativa EIA: RS-232 -C; CCITT (ITU-T): V. 24 / V. 28 Especif. Funcionales: Tiempo – Sólo Sincrónicos Transmiter Signal Element Timing - Reloj de Transmisión Pin N° 24 EIA: DA CCITT: 113 Dirección: DTE ---- DCE Función: Reloj de sincronismo de Transmit Data (BA) Frecuencia = bits/seg. Centro del bit Usado para Reloj Maestro fijado por DTE. Ing. Jorge A. Abraham Técnicas Digitales II 28

Comunicaciones Serie - Normativa EIA: RS-232 -C; CCITT (ITU-T): V. 24 / V. 28 Especif. Funcionales: Secundarias – Sólo Asincrónico Secondary Transmited Data – Dato Serial Trans. Secundario Pin N° 14 EIA: SBA CCITT: 118 Dir: DTE DCE Secondary Receive Data – Dato Serial Recibido Secundario Pin N° 16 EIA: SBB CCITT: 119 Dir: DTE DCE Secondary Request to Sent – Solicitud de Trans. Secundario Pin N° 19 EIA: SCA CCITT: 120 Dir: DTE DCE Secondary Clear to Sent – Disponible para enviar Secundario Pin N° 13 EIA: SCB CCITT: 121 Dir: DTE DCE Secondary Data carrier detect – Señal Recibida Secundaria Pin N° 12 EIA: SCF CCITT: 122 Dir: DTE DCE Ing. Jorge A. Abraham Técnicas Digitales II 29

Comunicaciones Serie - Normativa EIA: RS-232 -C; CCITT (ITU-T): V. 24 / V. 28 Cable de conexión típico de Módem DTE – DB-25 H DB-25 M – DCE Prot. GND (1) Tx. Data (2) Rx. Data (3) RTS (4) CTS (5) DSR (6) Sig. GND (7) DCD (8) DTR (20) RI (22) Tx. Clock (15) Rx. Clock (17) Tx. Clock(DTE) (24) (1) Prot. GND (2) Tx. Data (3) Rx. Data (4) RTS (5) CTS (6) DSR (7) Sig. GND (8) DCD (20) DTR (22) RI (15) Tx. Clock (17) Rx. Clock (24) Tx. Clock(DTE) Ing. Jorge A. Abraham Técnicas Digitales II 30

Comunicaciones Serie - Normativa EIA: RS-232 -C; CCITT (ITU-T): V. 24 / V. 28 Cable de conexión Modem-Null (Cruzado) DTE – DB-25 H – DTE Prot. GND (1) Tx. Data (2) Rx. Data (3) RTS (4) CTS (5) DSR (6) Sig. GND (7) DCD (8) DTR (20) RI (22) Tx. Clock (15) Rx. Clock (17) Tx. Clock(DTE) (24) (1) Prot. GND (2) Tx. Data (3) Rx. Data (4) RTS (5) CTS (6) DSR (7) Sig. GND (8) DCD (20) DTR (22) RI (15) Tx. Clock (17) Rx. Clock (24) Tx. Clock(DTE) Ing. Jorge A. Abraham Técnicas Digitales II 31

Comunicaciones Serie - Normativa Ing. Jorge A. Abraham Técnicas Digitales II 32

Comunicaciones Serie - Normativa Ing. Jorge A. Abraham Técnicas Digitales II 33

Comunicaciones Serie - Normativa (Especificaciones Electricas de Control: V. 28) Ing. Jorge A. Abraham Técnicas Digitales II 34

Comunicaciones Serie - Normativa RS-232 RS-422 Ing. Jorge A. Abraham Técnicas Digitales II RS-485 35

Comunicaciones Serie - Normativa USB 2. 0 Universal Serial Bus – Algo de Historia Enero de 1996 Versión 1. 0 1, 5 Mbps Conocida como Low Speed Setiembre de 1998 Versión 1. 1 12 Mbps Conocida como Full Speed Setiembre de 2000 Versión 2. 0 480 Mbps Conocida como High Speed 1° Semestre de 2008 Versión 3. 0 Ing. Jorge A. Abraham Técnicas Digitales II ~ 10 veces mas rápida 36

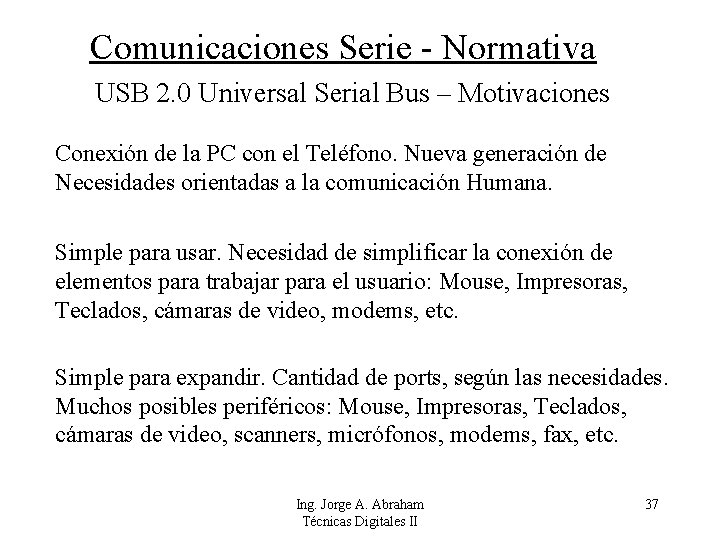

Comunicaciones Serie - Normativa USB 2. 0 Universal Serial Bus – Motivaciones Conexión de la PC con el Teléfono. Nueva generación de Necesidades orientadas a la comunicación Humana. Simple para usar. Necesidad de simplificar la conexión de elementos para trabajar para el usuario: Mouse, Impresoras, Teclados, cámaras de video, modems, etc. Simple para expandir. Cantidad de ports, según las necesidades. Muchos posibles periféricos: Mouse, Impresoras, Teclados, cámaras de video, scanners, micrófonos, modems, fax, etc. Ing. Jorge A. Abraham Técnicas Digitales II 37

Comunicaciones Serie - Normativa USB 2. 0 Universal Serial Bus – Características 1. Un solo modelo de cables y conectores. 2. Conexiones Eléctricas aisladas del Usuario. 3. Auto-identificación de periféricos – Drivers. 4. Conexión y desconexión dinámica de periféricos. 5. Amplio rango de ancho de banda. (Kbps a cientos de Mbps). 6. Soporta hasta 127 periféricos. 7. Soporta Comunicaciones Asinc. y Sync. sobre los cables. 8. Soporte para voz, audio y video en tiempo real (Latencia). 9. Soporta operaciones simultáneas de muchos dispositivos. 10. Protocolo flexible. Para File Transfer y Messaging. Ing. Jorge A. Abraham Técnicas Digitales II 38

Comunicaciones Serie - Normativa USB 2. 0 Universal Serial Bus – Características. Cont. 11. Protocolo con poca sobrecarga. Alta utilización del Bus. 12. Soporta amplio rango de tamaño de paquetes, tamaño de buffers y latencias. 13. Control de Flujo de la información en el protocolo. 14. Manejo y recuperación de fallas en el protocolo. 15. Consistente con la arquitectura Plug and Play. 16. Interfaces compatibles con todos los Sistemas Operativos. 17. Optimizado para la integración de periféricos. 18. Arquitectura ampliable con múltiples conectores en una PC. Ing. Jorge A. Abraham Técnicas Digitales II 39

Comunicaciones Serie - Normativa USB 2. 0 Universal Serial Bus – Aplicaciones Ing. Jorge A. Abraham Técnicas Digitales II 40

Comunicaciones Serie - Normativa USB 2. 0 Universal Serial Bus – Arquitectura Host USB-------Interconexión USB------Dispositivos USB Estructura Jerárquica Un solo Host Hub y Dispositivos Punto a Punto Ing. Jorge A. Abraham Técnicas Digitales II 41

Comunicaciones Serie - Normativa USB 2. 0 Universal Serial Bus – Arquitectura Host USB-------Interconexión USB------Dispositivos USB Ing. Jorge A. Abraham Técnicas Digitales II 42

Comunicaciones Serie - Normativa USB 2. 0 Universal Serial Bus – Arquitectura Host USB, Hay uno solo en todo sistema La interfase de la PC, se llama “Host Controller” Host Controller desarrollado en Hard y Soft. Un Root Hub permite tener varios conectores USB. También pueden haber múltiples Host Controllers. Ing. Jorge A. Abraham Técnicas Digitales II 43

Comunicaciones Serie - Normativa USB 2. 0 Universal Serial Bus – Arquitectura Dispositivos USB Pueden tener Funciones diversas o ser Hubs. Cumplen con USB si: Interpretan el Protocolo USB. Interpretan y responden a los comandos. Se pueden describir como dispositivos. Ing. Jorge A. Abraham Técnicas Digitales II 44

Comunicaciones Serie - Normativa USB 2. 0 Universal Serial Bus – Interfase Especificaciones Mecánicas Ing. Jorge A. Abraham Técnicas Digitales II 45

Comunicaciones Serie - Normativa USB 2. 0 Universal Serial Bus – Interfase Especificaciones Mecánicas Ing. Jorge A. Abraham Técnicas Digitales II 46

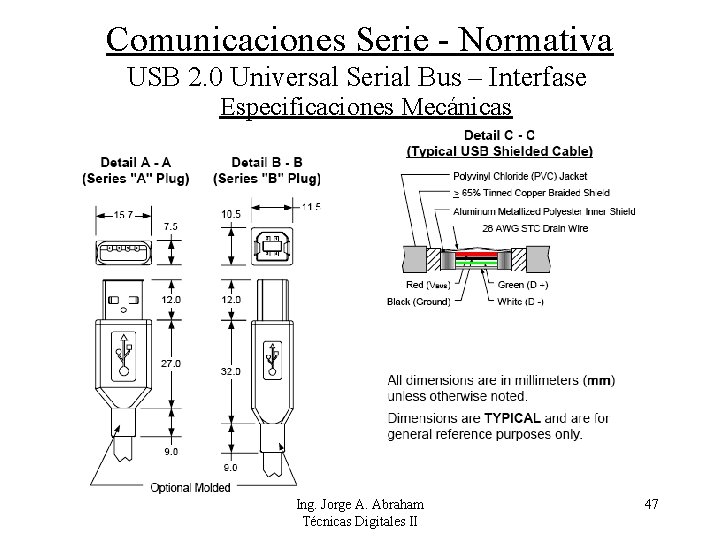

Comunicaciones Serie - Normativa USB 2. 0 Universal Serial Bus – Interfase Especificaciones Mecánicas Ing. Jorge A. Abraham Técnicas Digitales II 47

Comunicaciones Serie - Normativa USB 2. 0 Universal Serial Bus – Interfase Especificaciones Mecánicas – Funcionales - Eléctricas VBUS = 5 Vcc, Provisto por el Host (~100 m. A) Cargado en los extremos (Detecta conexión) Diferencial, permite High/Full/Low Speed Ing. Jorge A. Abraham Técnicas Digitales II 48

Comunicaciones Serie - Normativa USB 2. 0 Universal Serial Bus – Interfase Especificaciones Funcionales - Eléctricas Ing. Jorge A. Abraham Técnicas Digitales II 49

Comunicaciones Serie - Normativa USB 2. 0 Universal Serial Bus – Interfase Especificaciones Funcionales - Eléctricas Ing. Jorge A. Abraham Técnicas Digitales II 50

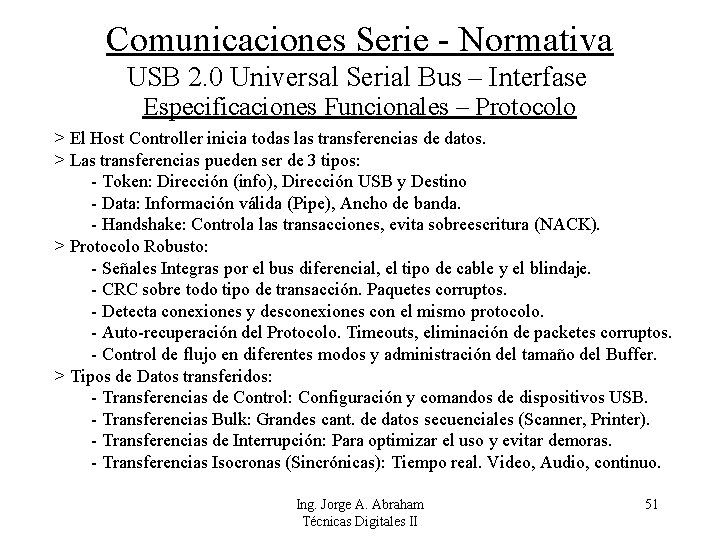

Comunicaciones Serie - Normativa USB 2. 0 Universal Serial Bus – Interfase Especificaciones Funcionales – Protocolo > El Host Controller inicia todas las transferencias de datos. > Las transferencias pueden ser de 3 tipos: - Token: Dirección (info), Dirección USB y Destino - Data: Información válida (Pipe), Ancho de banda. - Handshake: Controla las transacciones, evita sobreescritura (NACK). > Protocolo Robusto: - Señales Integras por el bus diferencial, el tipo de cable y el blindaje. - CRC sobre todo tipo de transacción. Paquetes corruptos. - Detecta conexiones y desconexiones con el mismo protocolo. - Auto-recuperación del Protocolo. Timeouts, eliminación de packetes corruptos. - Control de flujo en diferentes modos y administración del tamaño del Buffer. > Tipos de Datos transferidos: - Transferencias de Control: Configuración y comandos de dispositivos USB. - Transferencias Bulk: Grandes cant. de datos secuenciales (Scanner, Printer). - Transferencias de Interrupción: Para optimizar el uso y evitar demoras. - Transferencias Isocronas (Sincrónicas): Tiempo real. Video, Audio, continuo. Ing. Jorge A. Abraham Técnicas Digitales II 51

Comunicaciones Serie - Normativa USB 2. 0 Universal Serial Bus Configuración típica Ing. Jorge A. Abraham Técnicas Digitales II 52

Comunicaciones Serie - Normativa USB 2. 0 Universal Serial Bus Configuración típica – Arquitectura USB Ing. Jorge A. Abraham Técnicas Digitales II 53

Comunicaciones Serie - Normativa USB 2. 0 Universal Serial Bus Un HUB USB Ing. Jorge A. Abraham Técnicas Digitales II 54

Comunicaciones Serie - Normativa Para Microprocesadores: Bus I 2 C Ing. Jorge A. Abraham Técnicas Digitales II 55

Comunicaciones Serie - Normativa Para Microprocesadores: Bus I 2 C Sólo dos líneas: Datos (SDA) y Reloj (SCL). Cada dispositivo tiene una dirección. Relación permanente de Master / Slave. Pueden haber varios Masters. Detección de colisiones. El Master maneja el reloj y direcciona a los Slaves. Protocolo de transferencia de datos y direcciones. Datos y Direcciones se transmiten con palabras de 8 bits. Velocidades de 100 Kbps a 400 Kbps. Señales en Reposo en Alto. Start y Stop. Aplicaciones: PIC 16 C 7 XX. Memorias 24 XXXX Ing. Jorge A. Abraham Técnicas Digitales II 56

Comunicaciones Serie - Normativa Para Microprocesadores: Bus SPI Master y un dispositivo esclavo Master y 3 dispositivos esclavos Master y 3 dispositivos Daisy-chain Ing. Jorge A. Abraham Técnicas Digitales II 57

Comunicaciones Serie - Normativa Para Microprocesadores: Bus SPI Señal SCLK: MOSI/SIMO: MISO/SOMI: SS: Descripción Serial Clock (reloj serial. Salida desde Maestro) Master Output, Slave Input (dato serie desde Maestro) Master Input, Slave Output (dato serie desde Esclavo) Slave Select (salida desde Maestro, activo en bajo) Señal (otros nombres) Descripción Aclaración SCK: Serial Clock SDI, SI: Serial Data Input En Maestro o Esclavo SDO, SO: Serial Data Output En Maestro o Esclavo n. CS, n. SS, STE: Slave Transmit Enable. Idem Slave Select Ing. Jorge A. Abraham Técnicas Digitales II 58

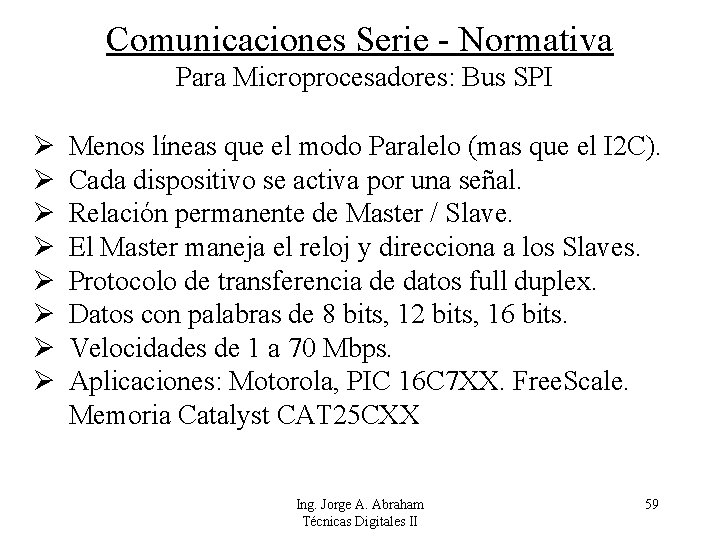

Comunicaciones Serie - Normativa Para Microprocesadores: Bus SPI Menos líneas que el modo Paralelo (mas que el I 2 C). Cada dispositivo se activa por una señal. Relación permanente de Master / Slave. El Master maneja el reloj y direcciona a los Slaves. Protocolo de transferencia de datos full duplex. Datos con palabras de 8 bits, 12 bits, 16 bits. Velocidades de 1 a 70 Mbps. Aplicaciones: Motorola, PIC 16 C 7 XX. Free. Scale. Memoria Catalyst CAT 25 CXX Ing. Jorge A. Abraham Técnicas Digitales II 59

Comunicaciones Serie - Normativa Para Microprocesadores: Bus SCI TXD RXD TXD/RXD RXD TXD RXD/TXD Asincrónica, Una o Dos Líneas, Half/Full Duplex. Tecnología TTL/CMOS (5 V) LVTTL/LVCMOS (3, 3 V). Datos con palabras de 8 o 9 bits (Paridad). Velocidades de 110 a 38400 bps. Norma IEEE Std. 1596 Aplicaciones: PIC 16 C 7 XX. Otros Ing. Jorge A. Abraham Técnicas Digitales II 60

Comunicaciones Serie - Conclusiones Necesidad de las Comunicaciones Serie. Serialización de la Información. Tipos de Comunicaciones Serie (Asinc/Sinc). Normativa RS-232 -C y derivadas. La norma USB. Mayor Velocidad. Mas dispositivos. Normas para Microprocesadores. Ing. Jorge A. Abraham Técnicas Digitales II 61

Comunicaciones Serie Bibliografía HOJA TÉCNICA - PIC 17 C 7 X HOJA TÉCNICA - 24 AA 00/24 LC 00/24 C 00 Microchip Technology Inc. HOJA TÉCNICA - CAT 25 C 01/02/04/08/16 Catalyst Semiconductor, Inc. Universal Serial Bus Specification Compaq Computer Corporation, Hewlett-Packard Company, Intel Corporation, Lucent Technologies Inc, Microsoft Corporation, NEC Corporation, Koninklijke Philips Electronics N. V. Normas comunicaciones Seriales, EIA, ITU (CCITT) Ing. Jorge A. Abraham Técnicas Digitales II 62
