Comunicación de Datos CONCEPTOS BÁSICOS 2 MODOS DE COMUNICACIÓN De acuerdo a la transmisión de flujo de datos, pueden ser: 2 Paralelo 2 serial Carlos Canto Carlos E. Canto Quintal

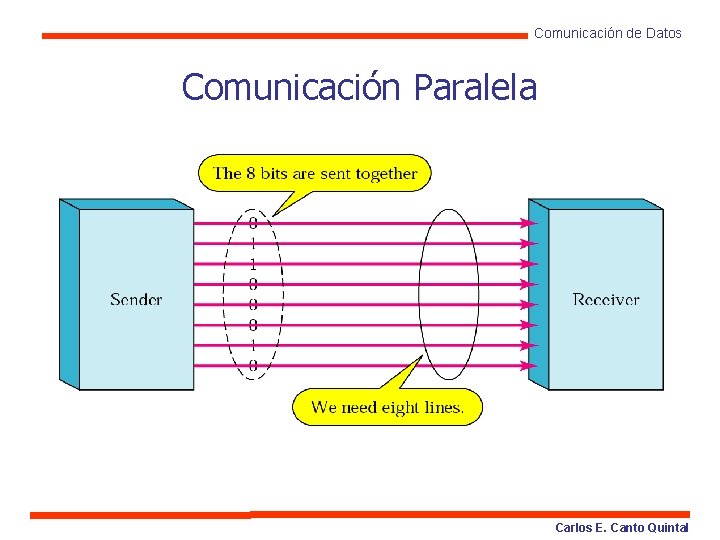

Comunicación de Datos Comunicación Paralela Carlos E. Canto Quintal

Comunicación de Datos Carlos E. Canto Quintal

CONCEPTOS BÁSICOS 2 MODOS DE COMUNICACIÓN De acuerdo al sentido de la transmisión se clasifican en: PSIMPLEX PHALF DUPLEX O SEMI-DUPLEX PFULL DUPLEX O DUPLEX COMPLETO Carlos Canto

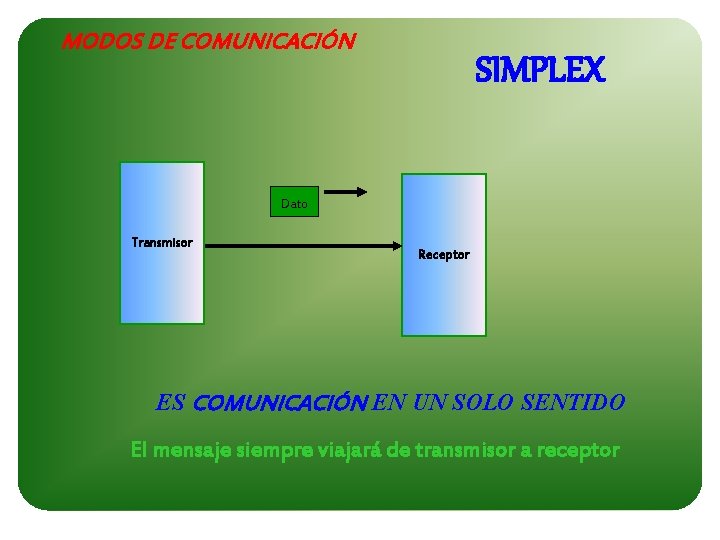

MODOS DE COMUNICACIÓN SIMPLEX Dato Transmisor Receptor ES COMUNICACIÓN EN UN SOLO SENTIDO

MODOS DE COMUNICACIÓN SIMPLEX Dato Transmisor Receptor ES COMUNICACIÓN EN UN SOLO SENTIDO El mensaje siempre viajará de transmisor a receptor

MODOS DE COMUNICACIÓN SIMPLEX Dato Transmisor Receptor ES COMUNICACIÓN EN UN SOLO SENTIDO El mensaje siempre viajará de transmisor a receptor

MODOS DE COMUNICACIÓN SIMPLEX Dato Transmisor Receptor ES COMUNICACIÓN EN UN SOLO SENTIDO El mensaje siempre viajará de transmisor a receptor

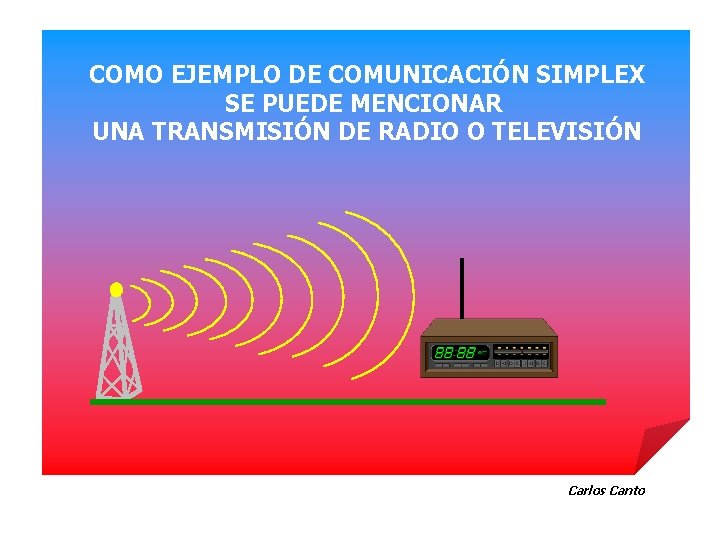

COMO EJEMPLO DE COMUNICACIÓN SIMPLEX SE PUEDE MENCIONAR UNA TRANSMISIÓN DE RADIO O TELEVISIÓN Carlos Canto

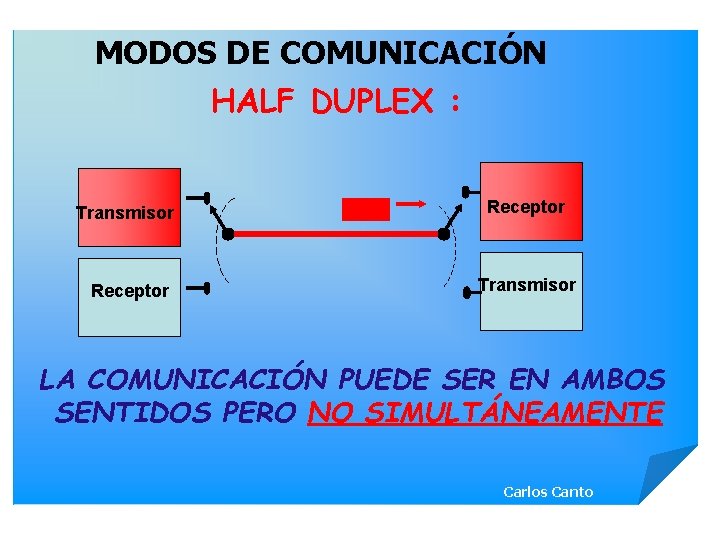

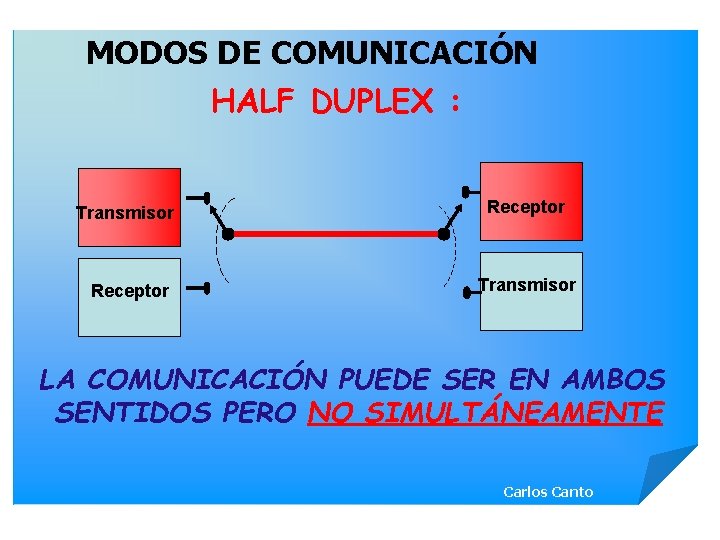

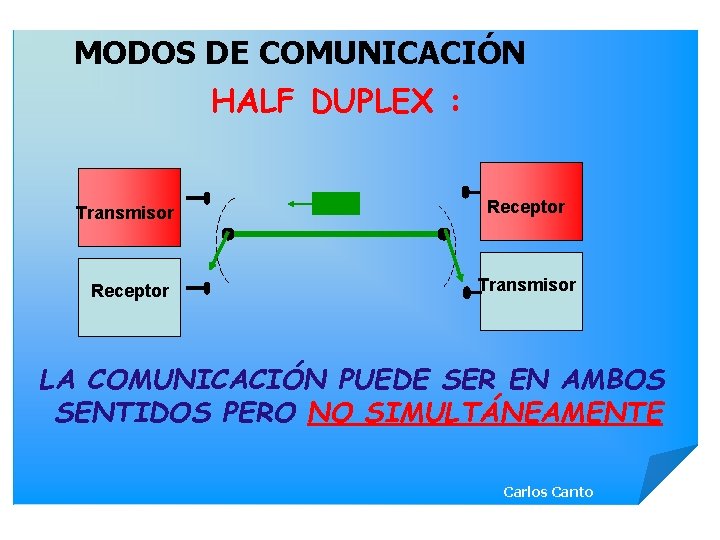

MODOS DE COMUNICACIÓN HALF DUPLEX : Transmisor Receptor Transmisor LA COMUNICACIÓN PUEDE SER EN AMBOS SENTIDOS PERO NO SIMULTÁNEAMENTE Carlos Canto

MODOS DE COMUNICACIÓN HALF DUPLEX : Transmisor Receptor Transmisor LA COMUNICACIÓN PUEDE SER EN AMBOS SENTIDOS PERO NO SIMULTÁNEAMENTE Carlos Canto

MODOS DE COMUNICACIÓN HALF DUPLEX : Transmisor Receptor Transmisor LA COMUNICACIÓN PUEDE SER EN AMBOS SENTIDOS PERO NO SIMULTÁNEAMENTE Carlos Canto

MODOS DE COMUNICACIÓN HALF DUPLEX : Transmisor Receptor Transmisor LA COMUNICACIÓN PUEDE SER EN AMBOS SENTIDOS PERO NO SIMULTÁNEAMENTE Carlos Canto

MODOS DE COMUNICACIÓN HALF DUPLEX : Transmisor Receptor Transmisor LA COMUNICACIÓN PUEDE SER EN AMBOS SENTIDOS PERO NO SIMULTÁNEAMENTE Carlos Canto

MODOS DE COMUNICACIÓN HALF DUPLEX : Transmisor Receptor Transmisor LA COMUNICACIÓN PUEDE SER EN AMBOS SENTIDOS PERO NO SIMULTÁNEAMENTE Carlos Canto

MODOS DE COMUNICACIÓN HALF DUPLEX : Transmisor Receptor Transmisor LA COMUNICACIÓN PUEDE SER EN AMBOS SENTIDOS PERO NO SIMULTÁNEAMENTE Carlos Canto

MODOS DE COMUNICACIÓN HALF DUPLEX : Transmisor Receptor Transmisor LA COMUNICACIÓN PUEDE SER EN AMBOS SENTIDOS PERO NO SIMULTÁNEAMENTE Carlos Canto

MODOS DE COMUNICACIÓN HALF DUPLEX : Transmisor Receptor Transmisor LA COMUNICACIÓN PUEDE SER EN AMBOS SENTIDOS PERO NO SIMULTÁNEAMENTE Carlos Canto

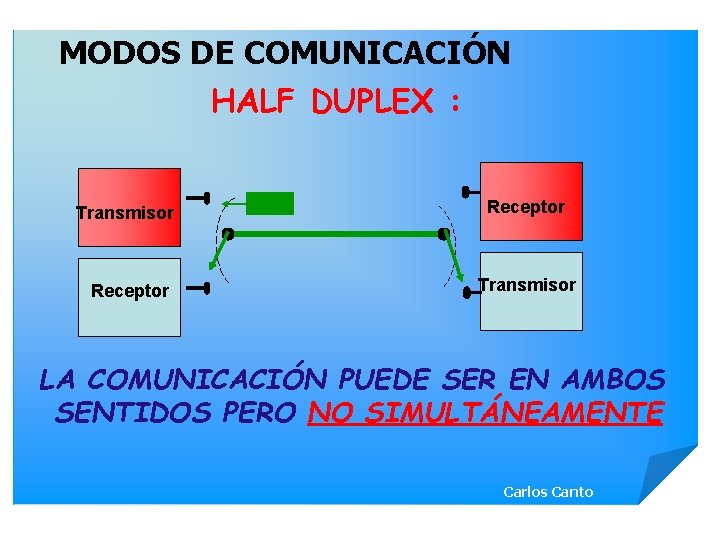

MODOS DE COMUNICACIÓN HALF DUPLEX : Transmisor Receptor Transmisor LA COMUNICACIÓN PUEDE SER EN AMBOS SENTIDOS PERO NO SIMULTÁNEAMENTE Carlos Canto

MODOS DE COMUNICACIÓN HALF DUPLEX : Transmisor Receptor Transmisor LA COMUNICACIÓN PUEDE SER EN AMBOS SENTIDOS PERO NO SIMULTÁNEAMENTE Carlos Canto

UNA COMUNICACIÓN VIA “ WALKIE TALKIE” ES UN EJEMPLO TÍPICO DE COMUNICACIÓN HALF-DUPLEX Carlos Canto

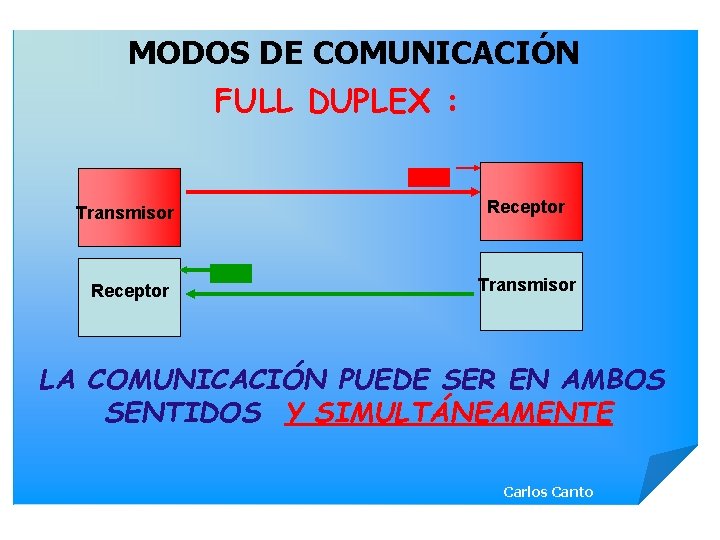

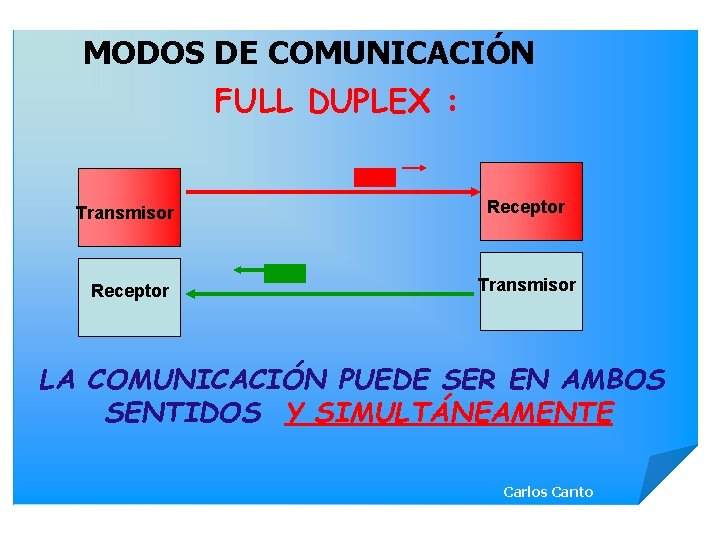

MODOS DE COMUNICACIÓN FULL DUPLEX : Transmisor Receptor Transmisor LA COMUNICACIÓN PUEDE SER EN AMBOS SENTIDOS Y SIMULTÁNEAMENTE Carlos Canto

MODOS DE COMUNICACIÓN FULL DUPLEX : Transmisor Receptor Transmisor LA COMUNICACIÓN PUEDE SER EN AMBOS SENTIDOS Y SIMULTÁNEAMENTE Carlos Canto

MODOS DE COMUNICACIÓN FULL DUPLEX : Transmisor Receptor Transmisor LA COMUNICACIÓN PUEDE SER EN AMBOS SENTIDOS Y SIMULTÁNEAMENTE Carlos Canto

MODOS DE COMUNICACIÓN FULL DUPLEX : Transmisor Receptor Transmisor LA COMUNICACIÓN PUEDE SER EN AMBOS SENTIDOS Y SIMULTÁNEAMENTE Carlos Canto

MODOS DE COMUNICACIÓN FULL DUPLEX : Transmisor Receptor Transmisor LA COMUNICACIÓN PUEDE SER EN AMBOS SENTIDOS Y SIMULTÁNEAMENTE Carlos Canto

MODOS DE COMUNICACIÓN FULL DUPLEX : Transmisor Receptor Transmisor LA COMUNICACIÓN PUEDE SER EN AMBOS SENTIDOS Y SIMULTÁNEAMENTE Carlos Canto

Como un ejemplo de comunicación FULLDUPLEX Podríamos mencionar un comunicación vía telefónica, ya que se puede hablar y escuchar simultáneamente Carlos Canto

CONCEPTOS BÁSICOS De acuerdo a su temporización pueden ser: PSÍNCRONO PASÍNCRONO Carlos Canto

Comunicación de Datos In synchronous transmission, we send bits one after another without start/stop bits or gaps. It is the responsibility of the receiver to group the bits. Carlos E. Canto Quintal

Comunicación de Datos Carlos E. Canto Quintal

Comunicación sincrónica Ø Se caracteriza porque el dato es enviado junto con la señal de reloj del transmisor Transmisor Receptor Carlos Canto

Comunicación sincrónica Ø Se caracteriza porque el dato es enviado junto con la señal de reloj del transmisor Dato Transmisor Receptor sincronía Carlos Canto

Comunicación sincrónica Ø Se caracteriza porque el dato es enviado junto con la señal de reloj del transmisor Dato Transmisor Receptor sincronía Carlos Canto

Comunicación sincrónica Ø Se caracteriza porque el dato es enviado junto con la señal de reloj del transmisor Dato Transmisor Receptor sincronía Carlos Canto

Comunicación sincrónica Ø Se caracteriza porque el dato es enviado junto con la señal de reloj del transmisor Dato Transmisor Receptor sincronía Carlos Canto

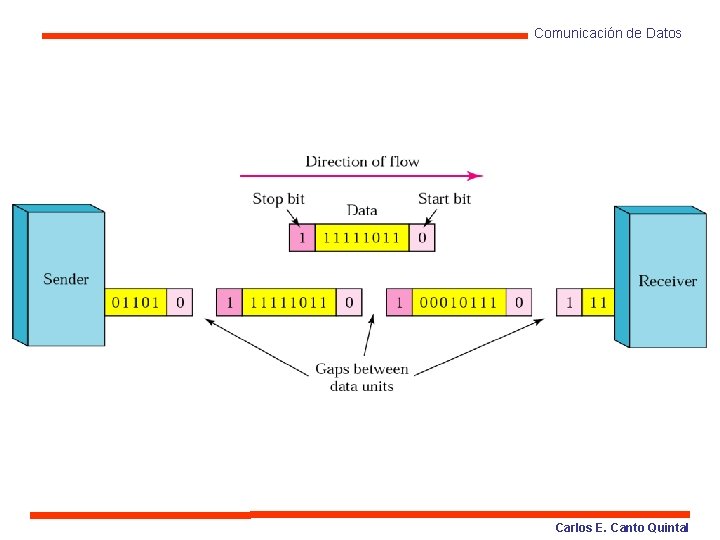

Comunicación de Datos En transmisión asíncrona, enviamos 1 bit de arranque (0) al inicio y 1 bit o más de parada (1 s) al final de cada byte. Podría haber un gap entre cada byte. Carlos E. Canto Quintal

Comunicación de Datos Asíncrono aquí significa “asíncrono a nivel byte”, pero los bits se mantienen aún sincronizados; sus duraciones son la misma. Carlos E. Canto Quintal

Comunicación de Datos Carlos E. Canto Quintal

Comunicación asíncrona Dato Receptor Transmisor Ft=Fr Ft Fr ASÍNCRONO, SIGNIFICA QUE EL TRANSMISOR Y EL RECEPTOR TIENEN SUS PROPIOS GENERADORES DE BAUDAJE CON LA MISMA FRECUENCIA PERO INDEPENDIENTES. . . Carlos Canto

Comunicación asíncrona Dato Receptor Transmisor Ft=Fr Ft Fr NO EXISTE UNA SEÑAL DE SINCRONÍA ENTRE TRANSMISOR Y RECEPTOR. . . Carlos Canto

DICHO DE OTRA MANERA: Dato Transmisor Receptor • Ambos dispositivos deben manejar la misma velocidad de transmisión aunque cada dispositivo temporiza sus transmisiones independientemente. Carlos Canto
