COMPUTER NETWORK LOGO 2 prepared by Choon Woo

지난 강좌 요약 COMPUTER NETWORK LOGO 2 prepared by Choon Woo Kwon

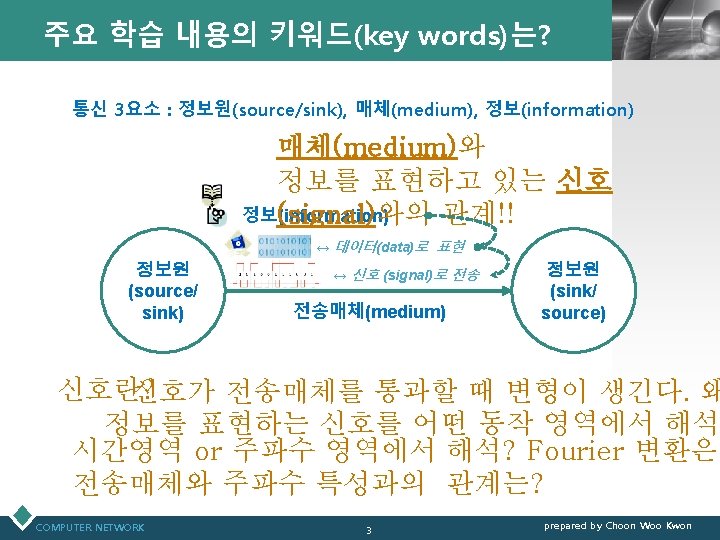

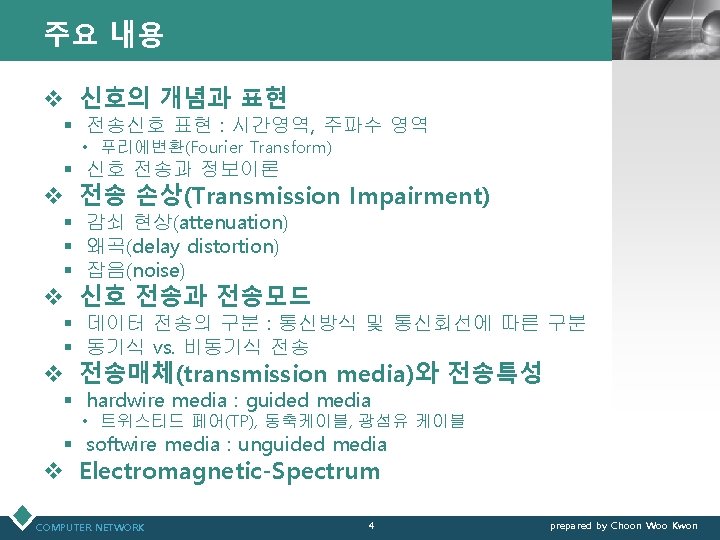

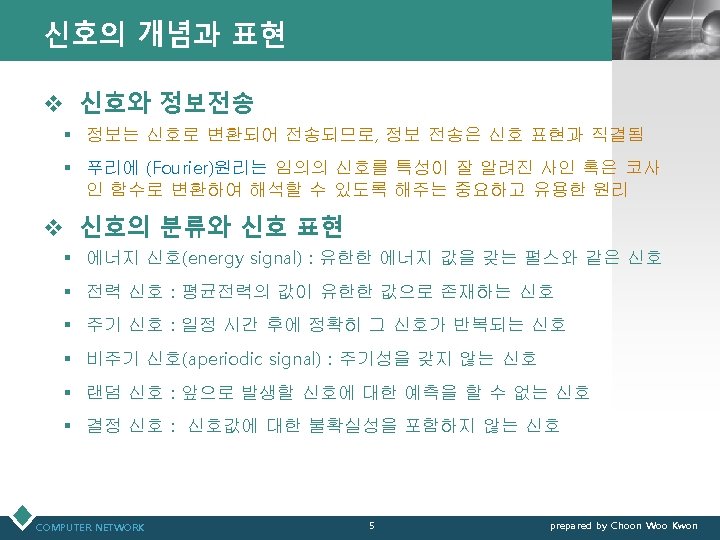

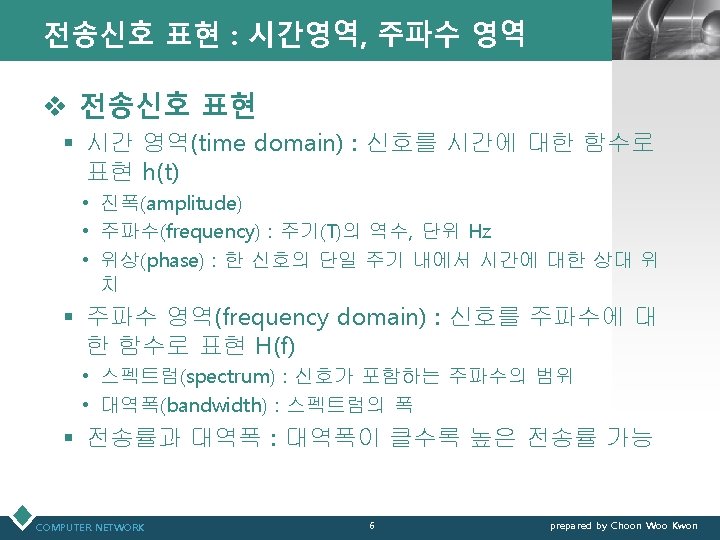

시간영역 신호 : 진폭, 주파수, 위상, 파장 LOGO ← time(시간) → y = amplitude (진폭) frequency (주파수) = 1/T(period; 주기) phase (위상) ← distance(거리 ) → COMPUTER NETWORK 7 λ = wavelength (파장) prepared by Choon Woo Kwon

주파수 영역 신호 : 스펙트럼, 대역폭 LOGO Spectrum of a voice signal (음성신호의 스펙트럼) bandwidth (대역폭) COMPUTER NETWORK 8 prepared by Choon Woo Kwon

푸리에 변환(Fourier Transform) LOGO v in ma Tim e. D oma in COMPUTER NETWORK Do cy n e qu Fre 9 prepared by Choon Woo Kwon

푸리에 변환(Fourier Transform) LOGO Ø Fourier Transform 예 (rect 함수↔ sinc 함수) • (푸리에 변환이 정확하게 상호 역 변환 되는 특이한 경우 예) - 실수(real)/cosine 성분만 표시 허수(imainary)/sine 성분 표 지 않음 - 빨강(red) : 시간영역 커브 - 변하는 노랑(changing yellow curve) : 주파수 영역 성분(파 랑; the blue cosines sweeping the surface)에서 생성한 신호 COMPUTER NETWORK 10 prepared by Choon Woo Kwon

푸리에 변환(Fourier Transform) COMPUTER NETWORK 11 LOGO prepared by Choon Woo Kwon

푸리에 변환(Fourier Transform) Time Domain COMPUTER NETWORK Frequency Domain Time Domain 12 LOGO Frequency Domain prepared by Choon Woo Kwon

신호 전송과 정보이론 LOGO v COMPUTER NETWORK 14 prepared by Choon Woo Kwon

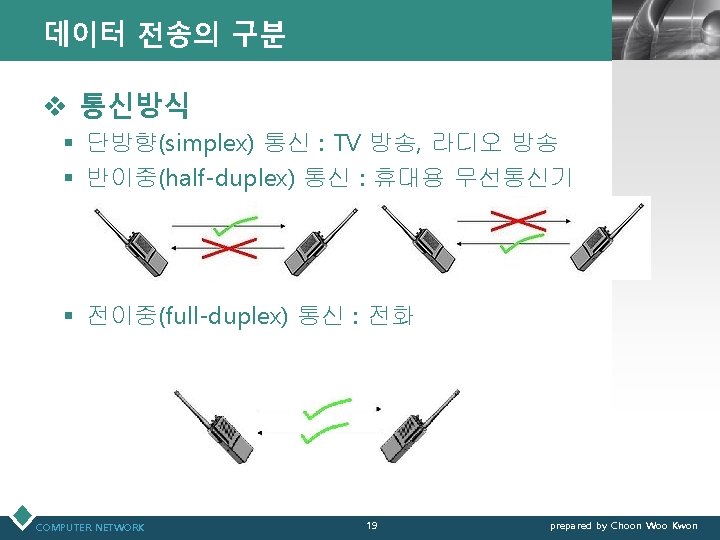

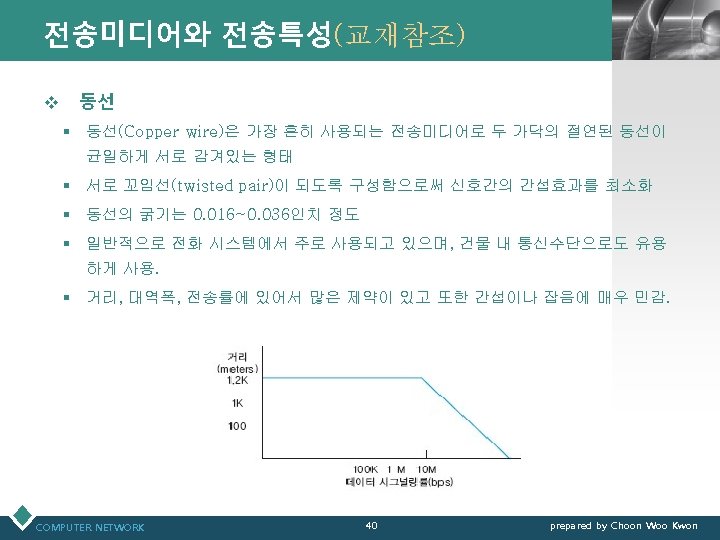

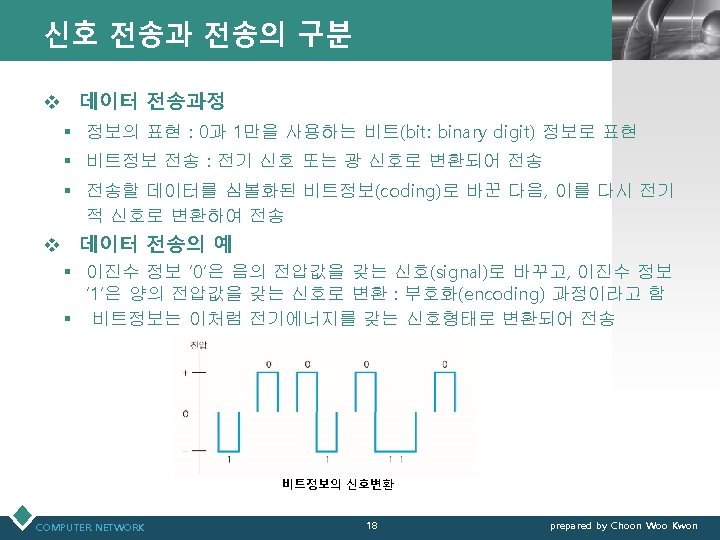

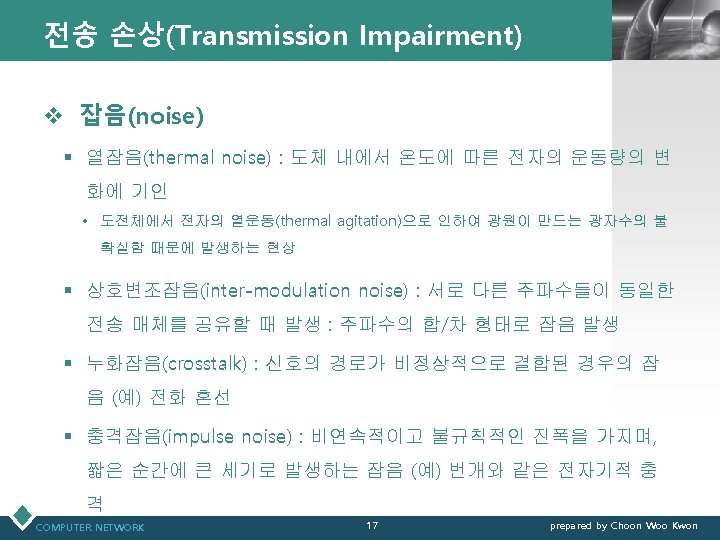

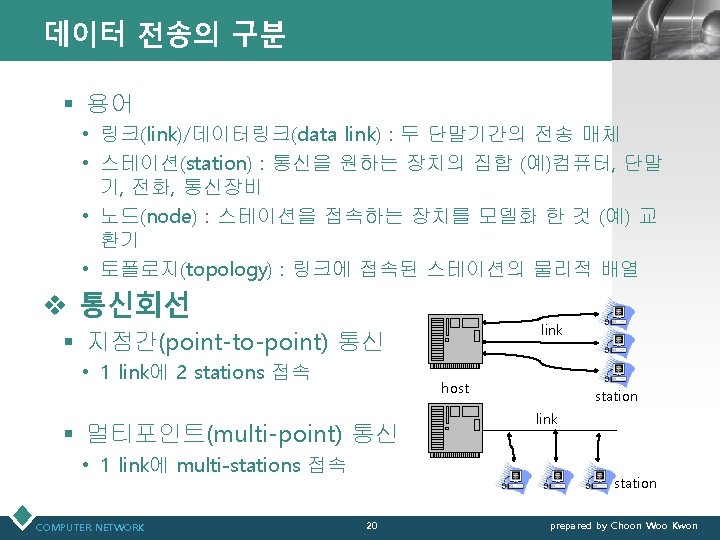

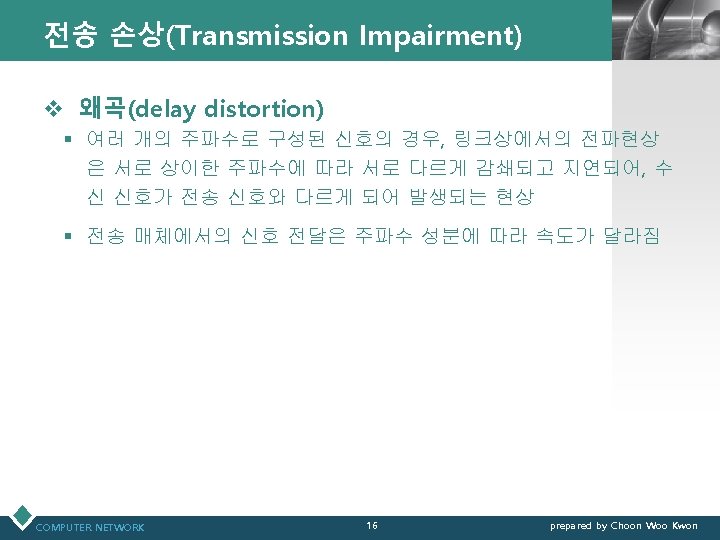

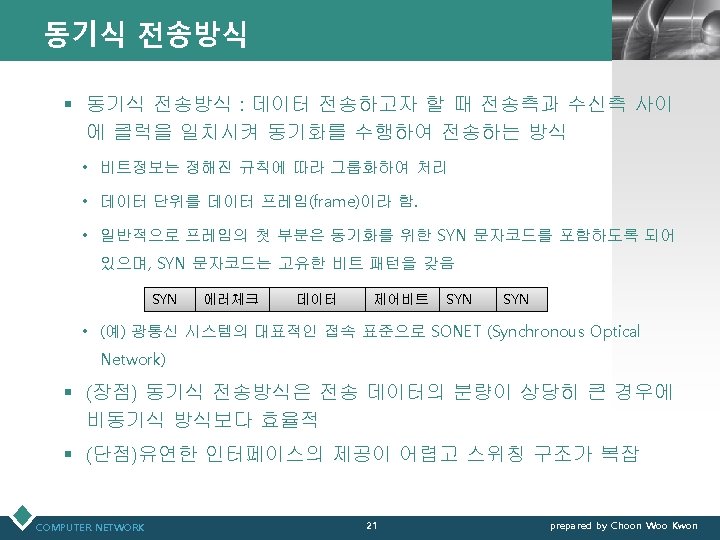

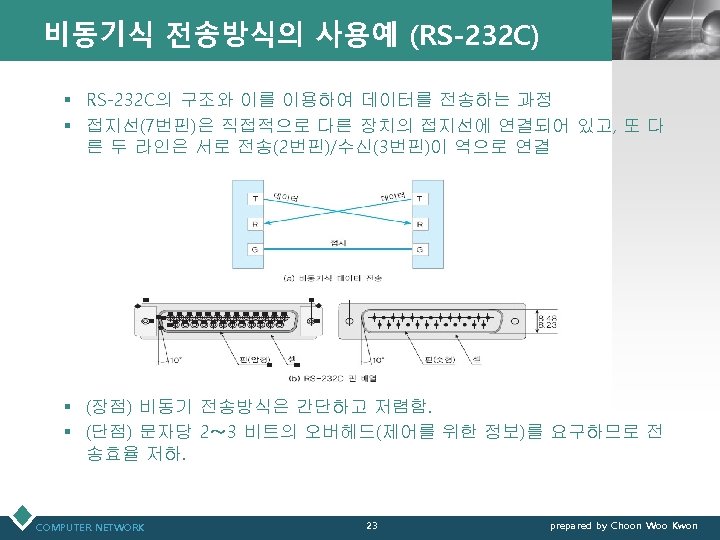

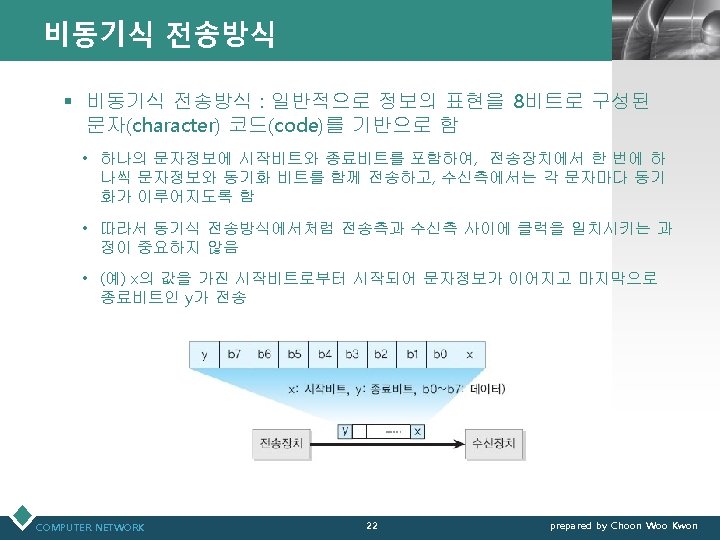

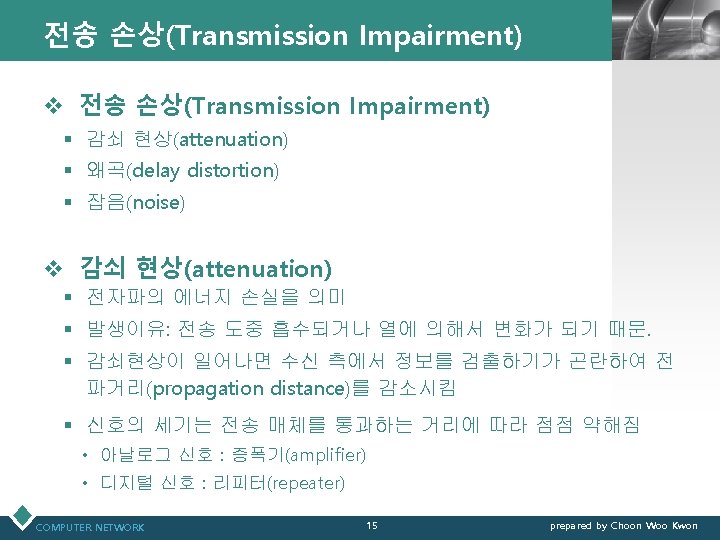

전송매체(transmission media) LOGO v 정의 § 데이터 전송 시스템에서 송신 장치와 수신 장치 사이의 물리적 경로(physical path) v 구분 § hardwire media(매체) : guided media • 트위스티드 페어(TP), 동축케이블, 광섬유 케이블 § softwire media(매체) : unguided media • 공기, 진공, 해수 COMPUTER NETWORK 24 prepared by Choon Woo Kwon

전송매체(transmission media) LOGO v 유도매체(Guided media) v 꼬임쌍선 케이블(twisted-pair cable) COMPUTER NETWORK 25 prepared by Choon Woo Kwon

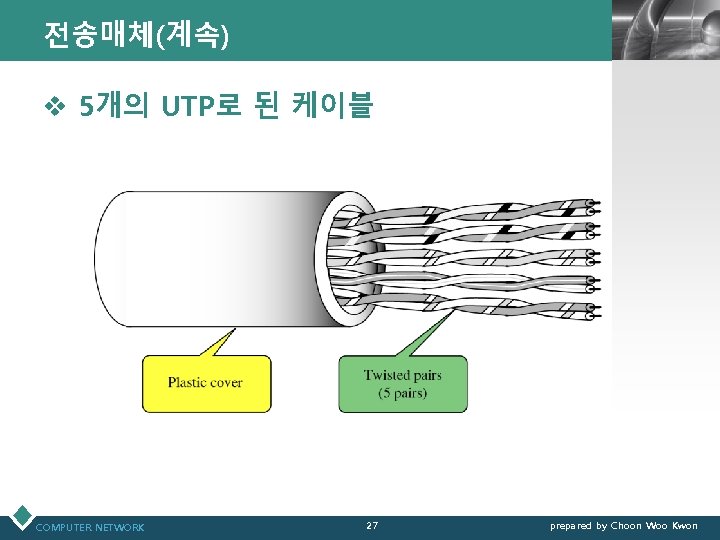

전송매체(계속) LOGO v 5개의 UTP로 된 케이블 COMPUTER NETWORK 27 prepared by Choon Woo Kwon

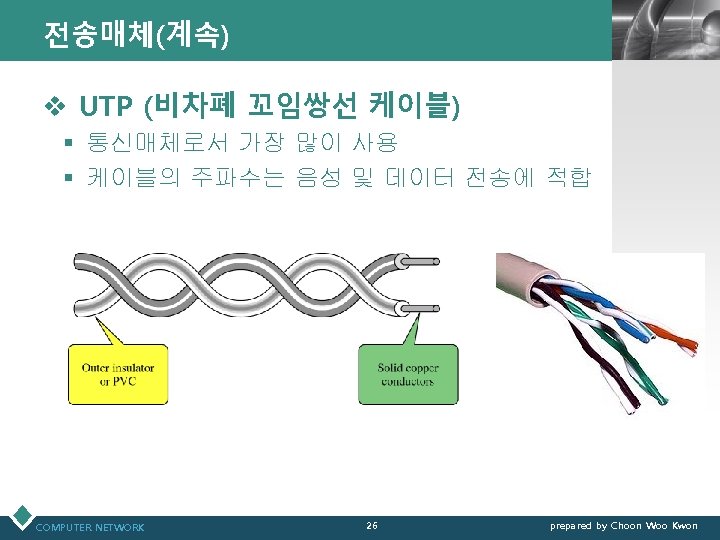

전송매체(transmission media) LOGO v UTP (Unshielded Twisted-Pair Cable) § 비차폐 꼬임쌍선 케이블 § UTP 케이블 등급 : ANSI/EIA 표준 568, 품질 등급 Category 최대속도 CAT 1 1 Mbps 미만 • Analog 음성(전화시스템) CAT 2 4 Mbps • 음성전송, IBM Token Ring CAT 3 16 Mbps • 10 Base-T Ethernet 데이터 전송, 음성전송 CAT 4 20 Mbps • Token Ring(16 Mbps) CAT 5 100 Mbps • • 100 MHz 건물 내 수평/간선 배선망 4/16 Mbps Token Ring(IEEE 802. 5) 10/100 Base-T(IEEE 802. 3) 155 Mbps ATM CAT 6 250 Mbps • • • 250 MHz 건물 내 수평/간선 배선망 4/16 Mbps Token Ring(IEEE 802. 5) 10/1000 Base-T(IEEE 802. 3) 155/622 Mbps ATM Gigabit Ethernet 표준 Cable, Category 5/5 e 호환 COMPUTER NETWORK 용도 28 prepared by Choon Woo Kwon

전송매체(계속) LOGO v STP (Shielded Twisted-Pair Cable) § 각 절연 도선쌍을 덮고 있는 금속박이나 망사형 피복 § 전자기적인 잡음의 침투 예방 S/UTP (Screened UTP) § UTP보다 가격이 비쌈 S/STP (Screened STP) COMPUTER NETWORK 29 prepared by Choon Woo Kwon

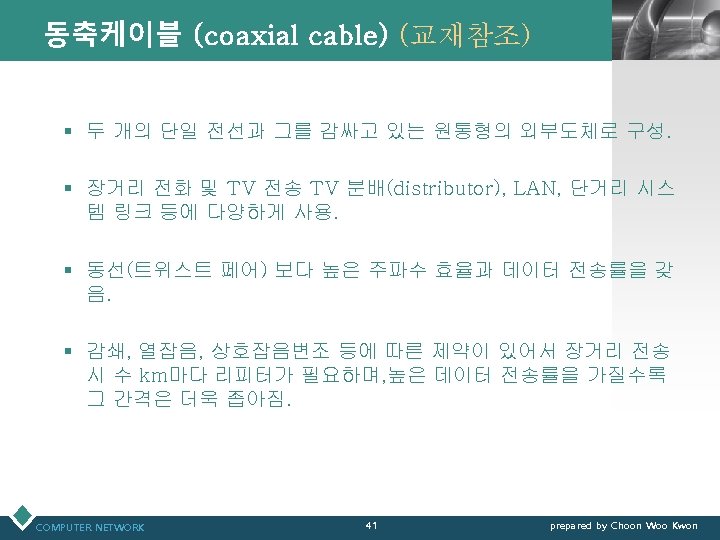

전송매체(계속) LOGO v Coaxial (동축케이블) • • 내부도체(inner conductor) : 신호전달 절연체(insulator) : 도체를 구분 외부도체(outer conductor) : 차폐(shield), 접지(ground) 피복(plastic cover) : 플라스틱으로 내부 도체 및 절연체 보호 COMPUTER NETWORK 30 prepared by Choon Woo Kwon

전송매체(계속) LOGO v 광섬유(Optical Fiber) • 유리나 플라스틱으로 만들어지며 빛의 형태로 신호 전송 • 빛의 전반사(total internal reflection) 특성 이용 COMPUTER NETWORK 31 prepared by Choon Woo Kwon

전송매체(계속) COMPUTER NETWORK LOGO 32 prepared by Choon Woo Kwon

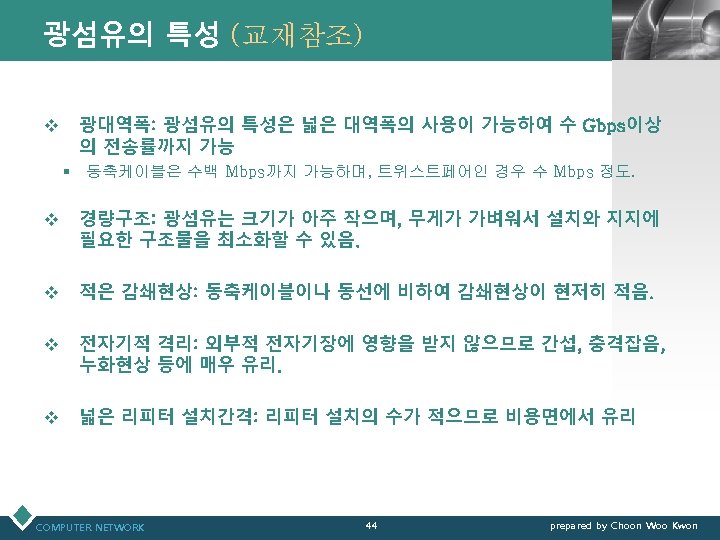

전송매체(계속) LOGO v 광케이블 장단점 § 장점 : 잡음 저항력, 낮은 신호 감쇠, 높은 대역폭 § 단점 : 가격이 비싸고 설치와 유지보수가 어렵고 깨지기 쉽 다 v 광섬유 케이블 유형 Fiber Type Core(microns) Cladding(microns) 62. 5/125 62. 5 125 50/125 50 125 100/140 100 140 8. 3/125 8. 3 125 COMPUTER NETWORK 33 prepared by Choon Woo Kwon

전송매체(transmission media) LOGO v Guided Media (Hardwire Media)의 점대점 전송 특성 전송 매체 전송률 대역폭 리피터 간격 Twisted Pair 4 Mbps 250 KHz 2~10 km Coaxial cable 500 Mbps 350 MHz 1~10 km Optical fiber 2 Gbps 2 GHz 10~100 km COMPUTER NETWORK 34 prepared by Choon Woo Kwon

전송매체(계속) LOGO v 비유도 매체(unguided media) § 물리적인 도체를 사용하지 않고 전자기파 전송 ※ THF (Terahertz or Tremendously high) THF COMPUTER NETWORK 35 prepared by Choon Woo Kwon

Electromagnetic-Spectrum LOGO 주파수 Frequency f, 파장 wavelength λ, 광자에너지 photon energy E where: c = 299, 792, 458 m/s is the speed of light in vacuum and h = 6. 62606896(33)× 10 − 34 J s = 4. 13566733(10)× 10 − 15 e. V s is Planck's constant. COMPUTER NETWORK 36 prepared by Choon Woo Kwon

LOGO COMPUTER NETWORK 37 prepared by Choon Woo Kwon

LOGO COMPUTER NETWORK 38 prepared by Choon Woo Kwon

가시광선 스펙트럼(Visible spectrum) LOGO 가시광선의 스펙트럼(Visible spectrum) 색깔 파장 주파수 광자 에너지 보라색(보통 410 nm 영역) 380– 450 nm 668– 789 THz 2. 75– 3. 26 e. V 파랑(보통 454 nm 영역) 450– 495 nm 606– 668 THz 2. 50– 2. 75 e. V 초록색(보통 555 nm 영역) 495– 570 nm 526– 606 THz 2. 17– 2. 50 e. V 노랑(보통 587 nm 영역) 570– 590 nm 508– 526 THz 2. 10– 2. 17 e. V 주황(보통 600 nm 영역) 590– 620 nm 484– 508 THz 2. 00– 2. 10 e. V 빨강(보통 656 nm 영역) 620– 750 nm 400– 484 THz 1. 60– 2. 00 e. V COMPUTER NETWORK 39 prepared by Choon Woo Kwon

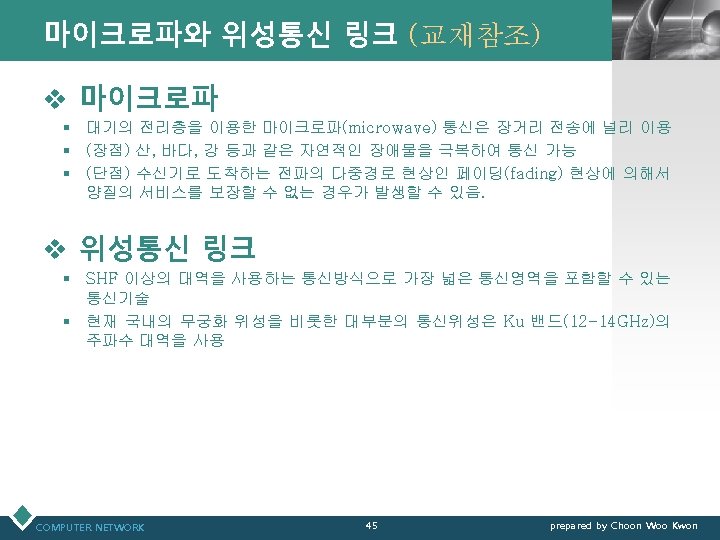

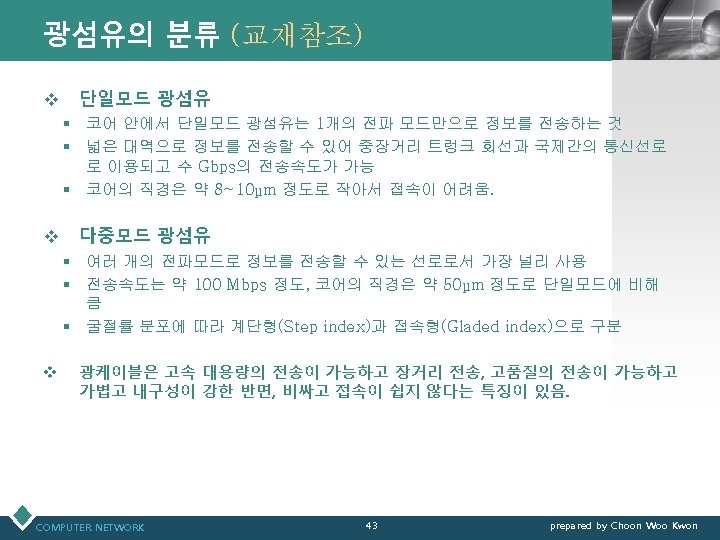

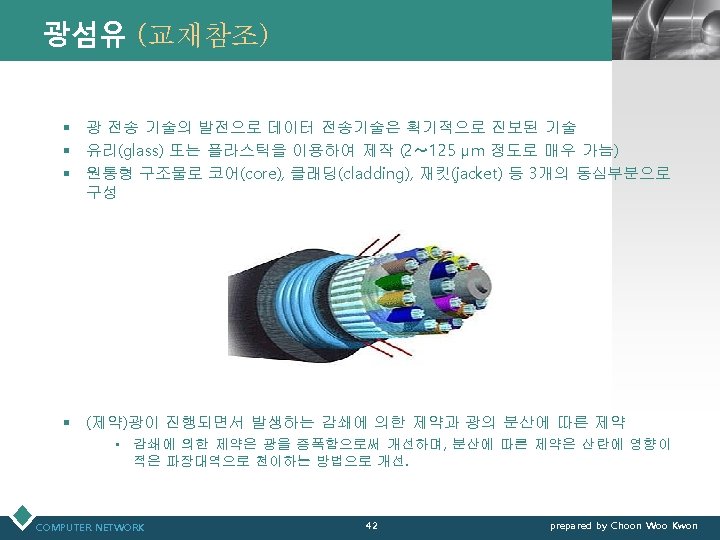

주요 전송미디어의 비교 (교재참조) COMPUTER NETWORK 46 LOGO prepared by Choon Woo Kwon

LOGO 컴퓨터네트워크 (Computer Network) 감사합니다 COMPUTER NETWORK
