Comptage, mesure et performances énergétiques Expert en intelligence énergétique Triad 2 2017

Le transducteur: Principe L’information temps réel de l’état du réseau électrique Un fonctionnel simple Pas d’écran Pas de comptage Pas de traitement Remarquable par sa constitution www. enerdis. fr

Le transducteur Enerdis: historique Analogique Du transducteur analogique au transducteur numérique 1982 1996 2010 T 82 N Numérique Triad 1 www. enerdis. fr 2017 Triad 2 Micar 2

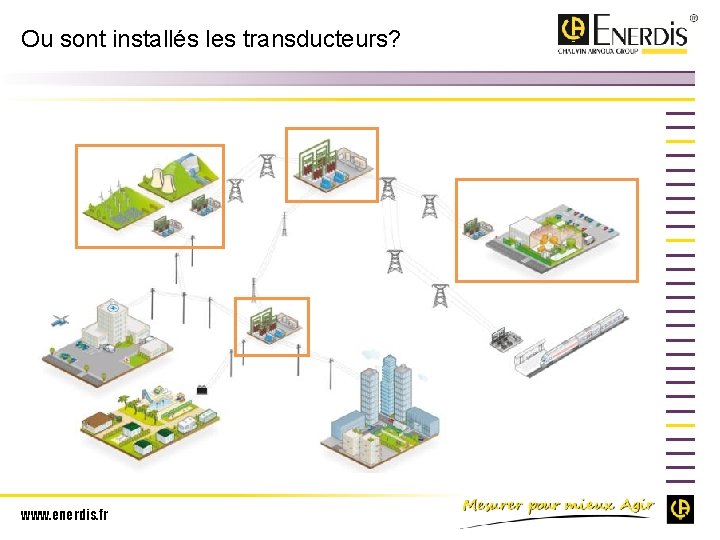

Ou sont installés les transducteurs? www. enerdis. fr

Triad 2: Fonctionnalités www. enerdis. fr

Triad 2: Fonctionnalités www. enerdis. fr

Triad 2: Fonctionnalités ü Branchement sur réseau monophasé, TE ou TNE (3/4 fils) ü 41 grandeurs électriques mesurables (selon modèle) ü Classe de précision jusqu’à 0, 1% ü Jusqu’à 4 sorties analogiques ü Option sortie Ethernet ou RS 485 ü Voyants d’état du produit en face avant ü Montage sur rail DIN ou sur platine ü Configurable en usine sur demande ü Configurable par logiciel TRIADJUST 2 via tête optique, Ethernet ou RS 485 ü Diagnostic de l’installation + visualisation des grandeurs mesurées via le logiciel TRIADJUST 2 ü Option tropicalisation www. enerdis. fr

Triad 2: Fonctionnalités Entrée(s) tension(s) Sortie Ethernet ou RS 485 Entrée(s) courant(s) LEDs d’état produit Tête optique Alimentation auxiliaire www. enerdis. fr Sortie analogique

Triad 2: Fonctionnalités ü Mesure sur réseau Monophasé ou ü Mesure sur réseau Monophasé, TE ou TE ¾ fils TNE ¾ fils ü 0 ou 1 sortie analogique ü 0, 1, 2, 3 ou 4 sortie(s) analogique(s) ü Mesure de V, U, I, F, P, Q, S, FP, Tan , Cos , Fond, U, V ü Classe programmable de 0, 1% à 1% (en fonction du tps de réponse) ü Temps de réponse programmable de 50 ms à 1 s ü Option de communication Ethernet ou RS 485 ü Configuration via logiciel TRIADJUST 2 www. enerdis. fr

Triad 2: Fonctionnalités Fréquences des entrées de mesure Sources auxiliaires En 50 Hz Alimentation haut niveau ü Dynamique : 42, 5 Hz à 57, 5 Hz ü Dynamique : 80 à 265 V AC/DC ü Consommation T 1 : 8, 5 VA max En 60 Hz ü Consommation T 3 : 20 VA max ü Dynamique : 51 Hz à 69 Hz (avec 4 sorties analogiques) Alimentation bas niveau ü Dynamique : 19 à 58 V DC ü Consommation T 1 : 5 W max ü Consommation T 3 : 10 W max (avec 4 sorties analogiques) www. enerdis. fr

Triad 2: Fonctionnalités Sorties analogiques ü Sorties courants : 1 m. A, 5 m. A, 20 m. A (à confirmer à la commande) ü Sorties tensions : 1 V, 10 V (à confirmer à la commande) ü Classe de précision programmable (sur chaque mesure) : 0, 1% - 0, 15% - 0, 2% - 0, 5% - 1% ü Temps de réponse standard (sur chaque mesure et voie) : 1 s – 500 ms – 200 ms – 100 ms – 50 ms et 800 ms – 400 ms – 160 ms – 80 ms – 40 ms (pour la fréquence 60 Hz) ü Fonctions de transfert: www. enerdis. fr

Triad 2: Configurateur Cf page 187 formulaire pour commander: www. enerdis. fr

Triad 2: Triadjust 2 Note: Disponible sur notre site web www. enerdis. fr

Triad 2: Commander www. enerdis. fr

Triad 2: Commander www. enerdis. fr

Elink 61850: En bref www. enerdis. fr

Elink 61850: Principe Elink 61850 assimile nos produits Triad 2 à des IED « natifs » IEC 61850: IED 1 IEC 61850 – Station bus ≡ IED 2 IEC 61850 – Station bus IED 3 IED 4 Modbus RTU – RS 485 Architecture réelle www. enerdis. fr Equivalent vu côté superviseur
