COMPRESSOR SURGING (SURGE) DAN PENCEGAHANNYA K. Idris

TOPIK Definisi Gejala Surge Kenapa Kurva Surge tidak diinginkan operasi compressor Bagaimana menghindari Surge

Definisi Surge • Compressor surge adalah flow aliran balik (reversible flow) melalui compressor sentrifugal atau axial compressor • Surge pada compressor menunjukkan -Adanya kondisi operasi tidak stabil • Surge merupakan gejala compressor akibat dari rendahnya laju alir yang masuk ke compressor

2 3 1 4 Compressor Supply Tank Flow gas normal pada arah ini Receiver

Bagaimana Surge Terjadi 2 3 1 4 Compressor Supply Tank Penurunan flow rate ke receiver, karena flow inlet berlawanan Receiver Pressure di receiver naik, karena penurunan flow di point 1

2 3 1 4 Compressor Supply Tank Flow rate ke compressor akan turun juga Receiver Menuju penurunan pada energi kinetik dan pressure output turun

2 3 1 4 Compressor Supply Tank Receiver Ini akan menuju ke situasi di mana pressure pada compressor rendah daripada pressure di receiver

2 3 1 4 Compressor Supply Tank Flow direction (arah) reverse (flow balik) Receiver [Surge akan Terjadi]

• Flow tersebut mempunyai batas mininum tertentu. Batasan tersebut tergantung kecepatan putar (Rpm) dan tekanan discharge serta tekanan suction compressor • Jika compressor beroperasi di bawah harga minimumnya, maka compressor akan mengalami surging sehingga terjadi aliran balik gas

Gejala surge • Low system flow • Discharge temperature naik (increases) – Pressure discharge tinggi (high) • Kenaikan radial vibrasi pada compressor

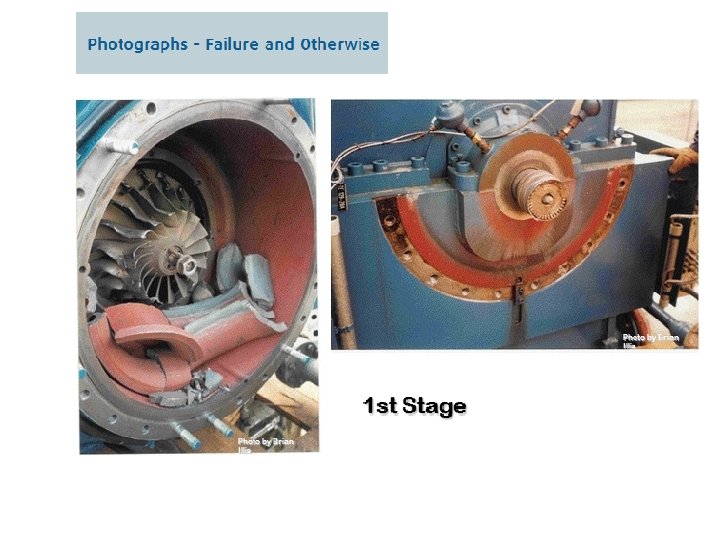

Kenapa Surge tidak di Inginkan Gas flow yang berlawanan dan menekan pemasangan system rotating Rotating sharf akan menabrak trust bearing Disebabkan rotating element akan kontak dengan Stationary Element Trust bearing akan rusak (damage)

Dampak kerusakan yang akan terjadi yang paling pertama yaitu : • Vibrasi yang besar mengakibatkan seluruh bagian compressor bergetar • Bunyi yang mendengung dan terjadi beban lebih pada drive motor Jadi surge kondisi beban atau supply masuk tidak sebanding dengan keluaran atau pemakaian sehingga mengakibatkan impeller mengalami vibrasi akibat beban gesekan terhadap udara.

Compressor operating curve Pressure Flow mempunyai batas minimum tertentu, batasan tergantung pada kecepatan putaran (Rpm) dan tekanan discharge serta tekanan suction compressor Flow Jika compressor beroperasi dibawah harga minimumnya maka compressor akan mengalami surging

Pencegahannya atm valve antisurge Compressor Supply Tank Receiver

Pencegahan • Pencegahannya dipasang “antisurge system” yaitu menyamakan keadaan suction dan discharge pada compressor tersebut dan membuang kelebihan pressure (purge valve) • Jika terjadi kelebihan pressure otomatis valve suction mengecil (menutup) dan purge valve membuka sampai pada pressure aman. Ini menggunakan control valve.
