Compressor Alternativo Compressor Alternativo Eficincia volumtrica real Variao
- Slides: 26
Compressor Alternativo
Compressor Alternativo Eficiência volumétrica real Variação de temperatura do refrigerante ao entrar no cilindro Variação de pressão do refrigerante na válvula de admissão Fuga de refrigerante pelas válvulas de admissão e descarga
Compressor Alternativo Eficiência volumétrica efetiva e de espaço morto X Razão entre a pressão de descarga e a de aspiração Refrigerante R 22 To= 20 o. C Tc = 35 o. C

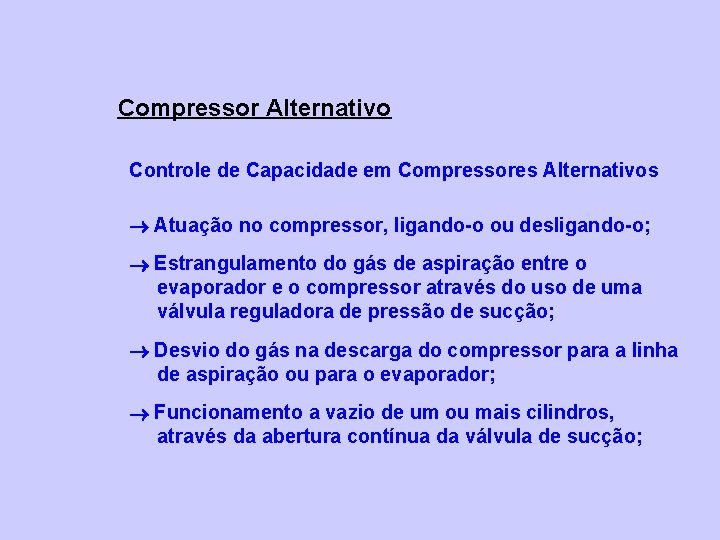

Compressor Alternativo Controle de Capacidade em Compressores Alternativos Atuação no compressor, ligando-o ou desligando-o; Estrangulamento do gás de aspiração entre o evaporador e o compressor através do uso de uma válvula reguladora de pressão de sucção; Desvio do gás na descarga do compressor para a linha de aspiração ou para o evaporador; Funcionamento a vazio de um ou mais cilindros, através da abertura contínua da válvula de sucção;

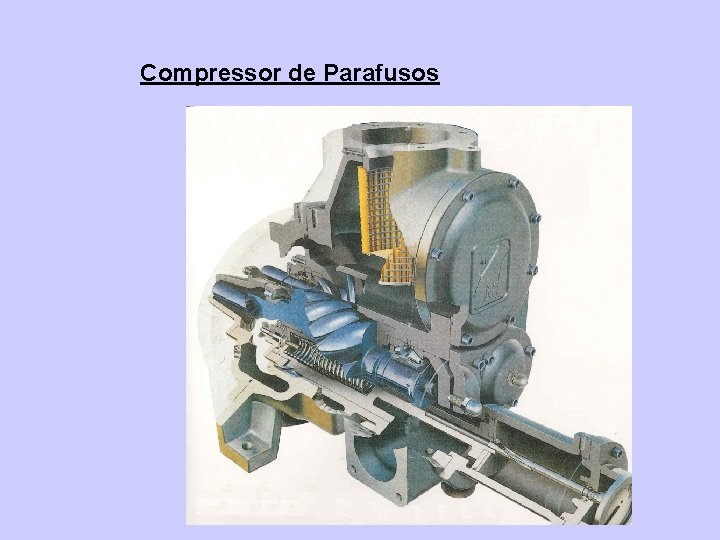

Compressor de Parafusos
Compressor de Parafusos
Compressor de Parafusos

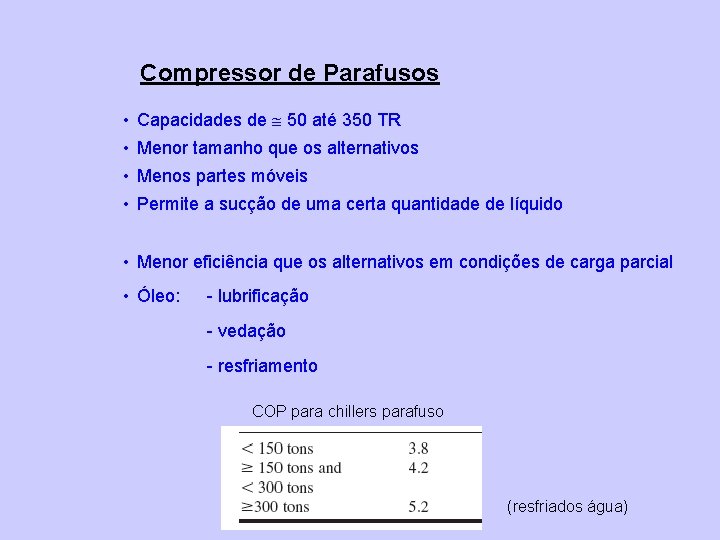

Compressor de Parafusos • Capacidades de 50 até 350 TR • Menor tamanho que os alternativos • Menos partes móveis • Permite a sucção de uma certa quantidade de líquido • Menor eficiência que os alternativos em condições de carga parcial • Óleo: - lubrificação - vedação - resfriamento COP para chillers parafuso (resfriados água)

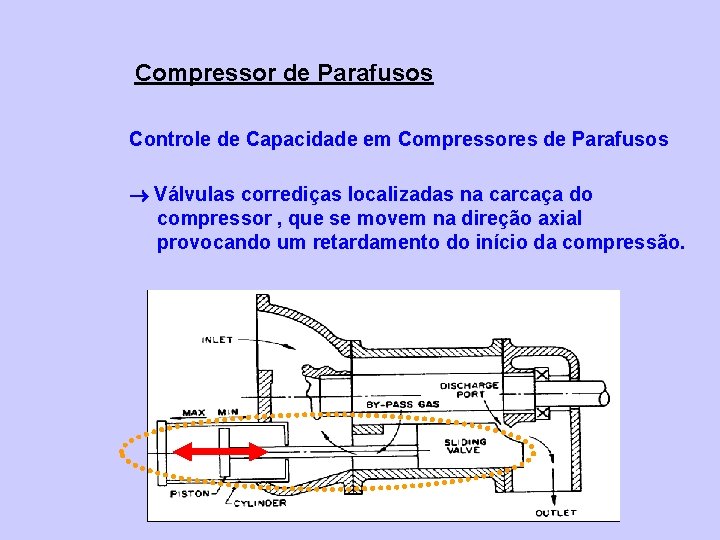

Compressor de Parafusos Controle de Capacidade em Compressores de Parafusos Válvulas corrediças localizadas na carcaça do compressor , que se movem na direção axial provocando um retardamento do início da compressão.
Compressor de Palhetas Simples
Compressor de Palhetas Múltiplas Palhetas
Compressor de Palhetas • Utilizados em geladeiras domésticas, congeladores e condicionadores de ar (<0. 75 k. W to 3. 0 k. W) • COP 2, 7 (To = 2 ºC Tc = 50 ºC )

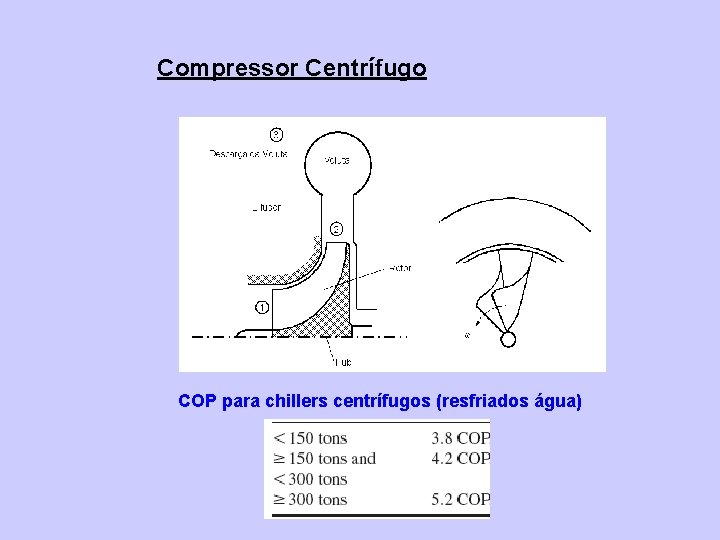

Compressor Centrífugo COP para chillers centrífugos (resfriados água)

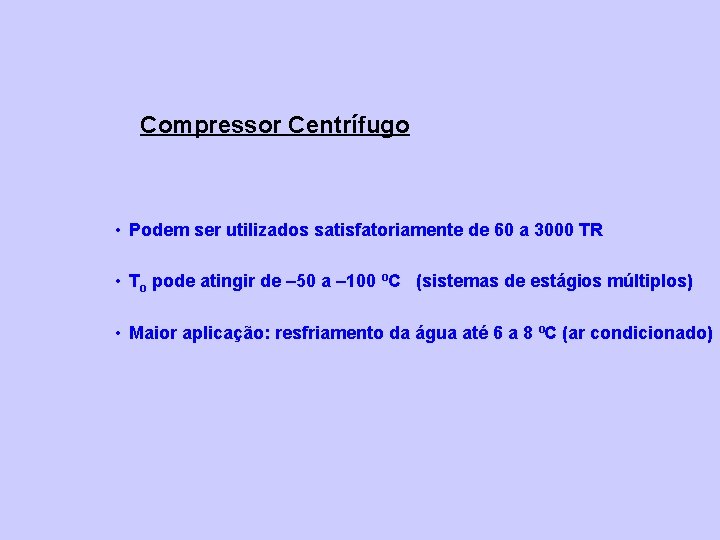

Compressor Centrífugo • Podem ser utilizados satisfatoriamente de 60 a 3000 TR • To pode atingir de – 50 a – 100 ºC (sistemas de estágios múltiplos) • Maior aplicação: resfriamento da água até 6 a 8 ºC (ar condicionado)

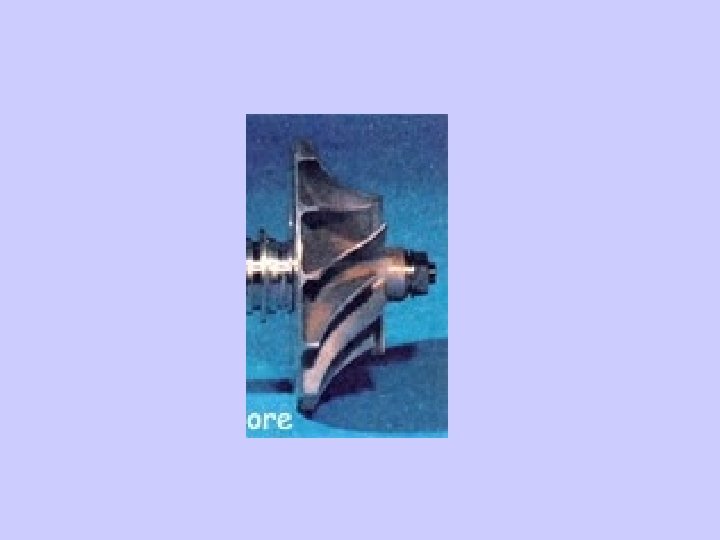

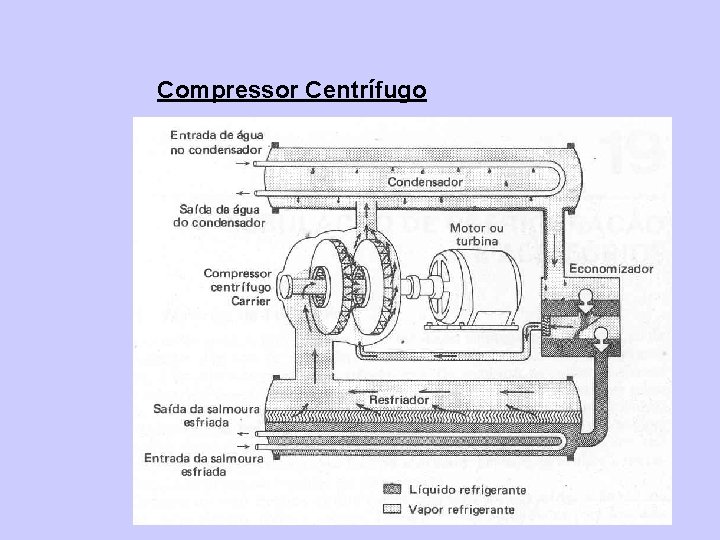

Compressor Centrífugo
Compressor Centrífugo
Compressor Centrífugo
Compressor Centrífugo Controle de Capacidade em Compressores Centrífugos Variação da rotação. Regulagem das pás de pré-rotação na entrada do rotor
Compressor Scroll

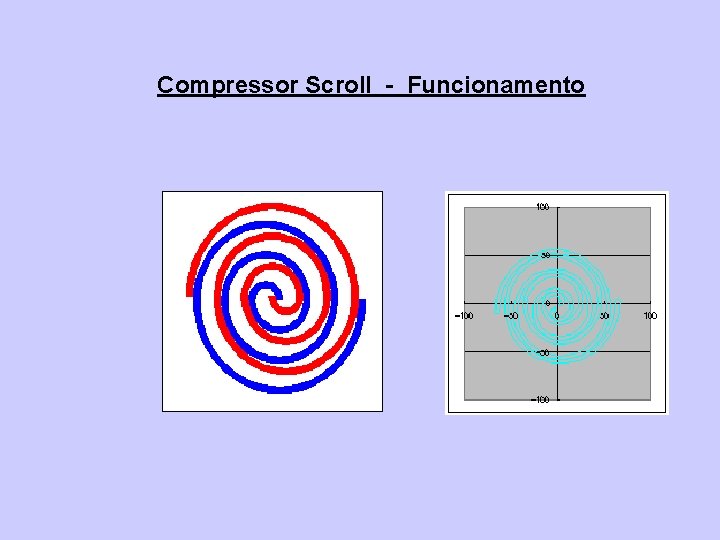

Compressor Scroll - Funcionamento
Compressor Scroll
Compressor Scroll Características A capacidade de refrigeração dos compressores Scroll, para sistemas de expansão direta, está na faixa de 1 a 15 TR (52, 3 k. W) Podem ser encontrados com capacidade de até 60 TR Eficiência volumétrica, variando de 96, 9 a 93, 6% para um aumento de relação de pressão de 2, 77 para 3, 58 COP de 3, 35 (Chillers resfriados a água) Admitem a sucção de uma certa quantidade de líquido Menos peças móveis (<50%)
Condensadores Características Condensadores resfriados a ar Condensadores resfriados a água Condensador duplo tubo Condensador Carcaça e Serpentina (Shell and Coil) Condensador Carcaça e Tubo (Shell and Tube) Condensador de Placa Condensadores Evaporativos
Condensadores resfriados a ar Faixa de capacidade 1 a 100 TR (7 a 352 k. W) É usual a sua montagem em paralelo, atingindo capacidades superiores
