Compressibilidade de estratos argilosos Carregamento de grandes dimenses

Compressibilidade de estratos argilosos

Carregamento de grandes dimensões è Se o carregamento for de grandes dimensões em planta quando comparado com o desenvolvimento da camada de solo subjacente, pode considerar-se que o aumento de tensão imposto pelo aterro é constante ao longo de profundidade, igual ao peso do aterro

Carregamento de grandes dimensões

Compressão unidimensional Placa porosa Ensaio odométrico Solo eh=0 Anel rígido

Curvas tensão deformação do ensaio edométrico s ‘v ev Módulo de compressão unidimensional=módulo edométrico Coeficiente de compressibilidade unidimensional

Curvas tensão deformação do ensaio edométrico è Constata-se: – Redução da compressibilidade – Parcela plástica importante – Reorganização do gráfico quando a tensão efectiva é expressa em escala logarítmica

Comportamento relativo entre areias e argilas è Comportamento similar, de maior expressão nos materiais argilosos è Nos materiais argilosos há que ter em conta que a tesão efectiva é alcançada com um determinado atraso temporal (carregamento não drenado), cuja idealização pode ser feita pelo modelo de Terzaghi è Devido a perturbações sofridas pela amostra, a curva em laboratório terá de ser corrigida para ser representativa da curva in-sittu

Sobreconsolidação e log(sv) è Grau de sobreconsolidação Determinação da tensão de pré-consolidação -> Construção de Casagrande

Sobreconsolidação e Solo normalmente consolidado OCR=1 Solo sobreconsolidado OCR>1 Ramo virgem log(sv)

Parâmetros definidores da relação tensão-deformação e Declive: índice de compressibilidade Cc e Declive: coeficiente de compressibilidade av Declive: índice de expansibilidade ou de recompressibilidade Ce s ‘v log(s ‘v) Cc=0, 009(w. L-10) Terzaghi e Peck

Cálculo de assentamentos compressão unidimensional Dh hv 1 h 0 hs Área A 2 1 + 2

Cálculo de assentamentos compressão unidimensional è CONCLUSÃO: – Cálculo de assentamento Dh resume-se ao cálculo da variação de índice de vazios De

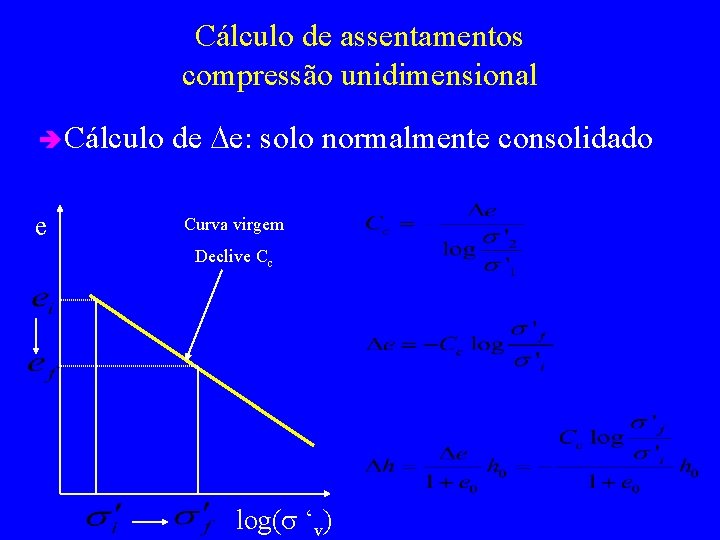

Cálculo de assentamentos compressão unidimensional è Cálculo e de De: solo normalmente consolidado Curva virgem Declive Cc log(s ‘v)

Cálculo de assentamentos compressão unidimensional è Cálculo e de De: solo sobreconsolidado, s’<sp Curva de recompressão Declive Ce Curva virgem Declive Cc log(s ‘v)

Cálculo de assentamentos compressão unidimensional è Cálculo e de De: solo sobreconsolidado, s’>sp O assentamento terá duas componentes: Curva de recompressão Declive Ce Curva virgem Declive Cc log(s ‘v)

Problemas è è Considere os resultados do ensaio de compressão unidimensional do quadro ao lado Represente os resultados nos gráficos (e, s’) e (e, logs’). Determine Cc, Cs e e 0. Escreva as equações do ramo virgem e ramo sobreconsolidado presentes no gráfico (e, logs’). Calcule, para o troço 80 k. Pa/160 k. Pa, os valores de av, mv e M’ s’ (k. Pa) e 20 1, 100 40 0, 950 80 0, 800 160 0, 650 320 0, 500 20 0, 560

Problemas

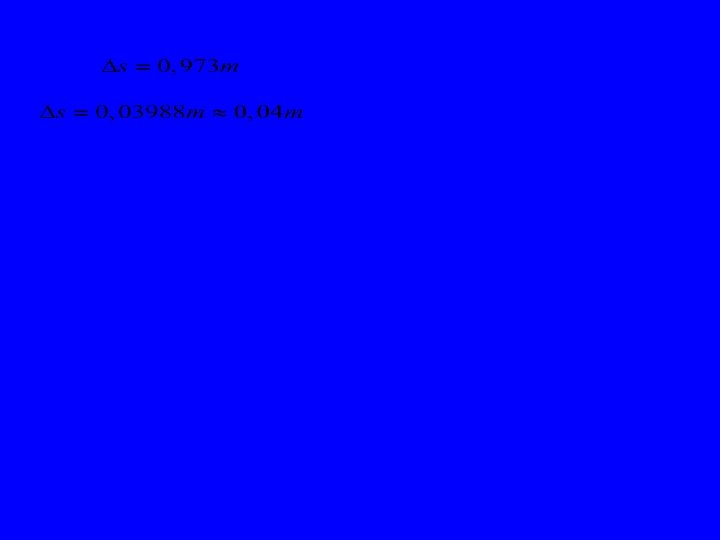

Problemas è Sobre um estrato aluvionar NC, com nível freático instalado à superfície do terreno, foi construído um aterro de grandes dimensões em planta, como indicado na figura. Considere gsat=17 k. N/m 3, Cc=0, 6, Cs=0, 08 e einicial=1, 3 Aterro arenoso g=20 k. N/m 3 4 m 5 m Substrato impermeável è Calcule o assentamento hidrodinâmico. è Calcule o empolamento que o substrato argiloso apresentaria se, depois da sua total consolidação se retirasse uma altura de 2 m de aterro. Nota: considere para cálculo das tensões um ponto a meio do estrato argiloso

Problemas è Sobre um estrato argiloso de 10 m de espessura com OCR=1, 5, e nível freático instalado à superfície do terreno, foi construída uma fundação de dimensões 2 m. X 2 m, que transmite ao terreno uma tensão de 200 k. Pa. Considere gsat=19 k. N/m 3, Cc=0, 6, Ce=0, 08 e admita simplificadamente einicial=1, 3 em todo o estrato. è Calcule o assentamento hidrodinâmico da fundação devido à compressibilidade do estrato argiloso. Para os cálculos a efectuar divida o estrato argiloso em camadas de 2 m de profundidade.
