Composition des particules micro sphrules de carbone hydrocarbures

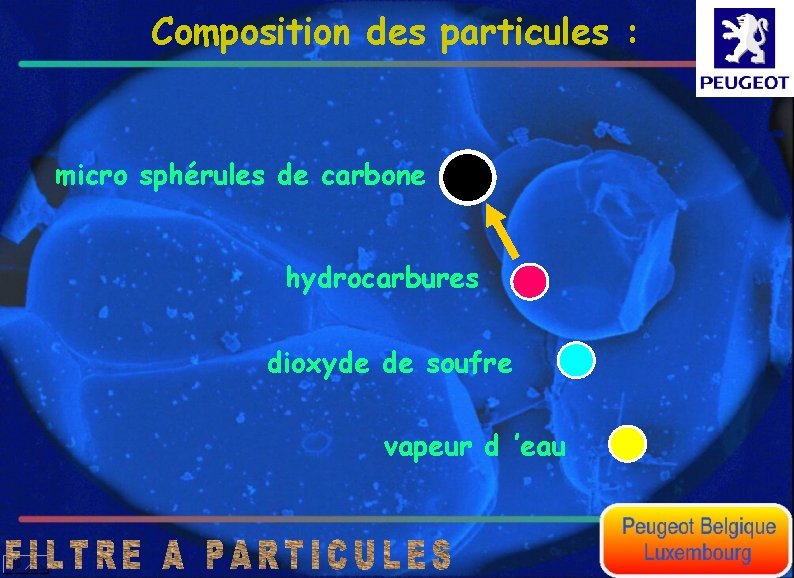

Composition des particules : micro sphérules de carbone hydrocarbures dioxyde de soufre vapeur d ’eau

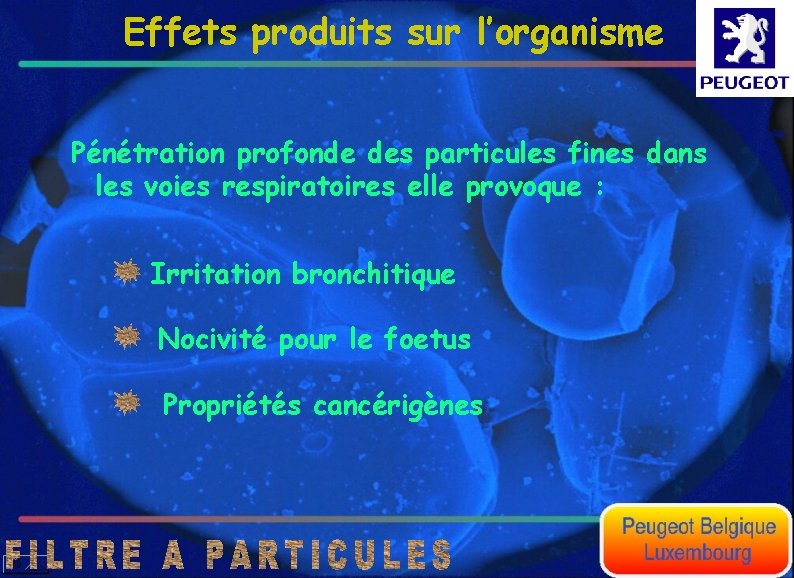

Effets produits sur l’organisme Pénétration profonde des particules fines dans les voies respiratoires elle provoque : Irritation bronchitique Nocivité pour le foetus Propriétés cancérigènes
Quantité et composition des particules Les particules sont fonction : processus de combustion gazole (swirl variable) (cétane, soufre) post-traitement (catalyseur, FAP)
La dimension des particules Piégées leurs taille (agrégats) est comprise entre 0, 1 et 1 microns et non plus 0, 09 microns.
SOLUTION LA FILTRATION PERMET DE DIMINUER FORTEMENT ET EFFICACEMENT LES PARTICULES. (à la limite du mesurable)
Système HDi + FAP
Consignes de sécurité Circuit carburant Préconisations carburants Le système HDi + FAP nécessite impérativement un gazole en faible teneur en soufre (‹ 350 ppm norme EURO 3). L'adjonction de produits additivés tels que les nettoyants ou les re-métallisant est interdite.
Fonction alimentation en carburant
Fonction additivation carburant
Fonction additivation carburant 1282 Le calculateur d’additivation gère l'injection d'additif dans le gazole a chaque fois que le réservoir à carburant est remplis (moteur tournant ou pas). jauge à carburant, présence bouchon réservoir, régime moteur, vitesse véhicule, Information + APC.

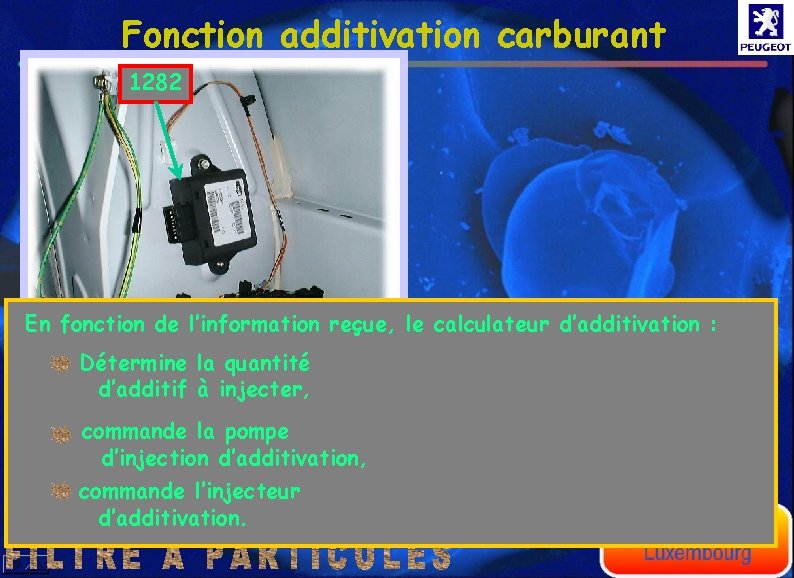

Fonction additivation carburant 1282 En fonction de l’information reçue, le calculateur d’additivation : Détermine la quantité d’additif à injecter, commande la pompe d’injection d’additivation, commande l’injecteur d’additivation.
Fonction additivation carburant L’additif doit imprégner les particules en formation dans la chambre de combustion pour : abaisser le seuil de combustion des particules d’environs 100°C, faciliter la propagation de la combustion au sein des dépôts de particules. Lors de la combustion des particules, le produit catalyseur (cérine) ne brûle pas et reste prisonnier du filtre à particules.
Fonction additivation carburant L'additif "EOLYS" est un composé à base de cérine (oxyde de cérium), livré par DPR déjà dilué dans un solvant. Il est composé de : de cérine : 4, 2% en masse (sur 607), produit permettant la mise en solution de la cérine, produit solvant (hydrocarbure combustible).

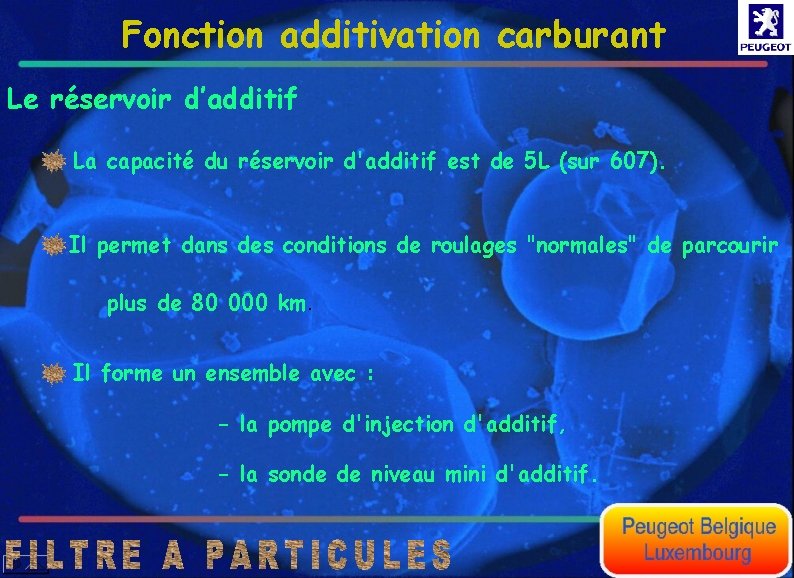

Fonction additivation carburant Le réservoir d’additif La capacité du réservoir d'additif est de 5 L (sur 607). Il permet dans des conditions de roulages "normales" de parcourir plus de 80 000 km. Il forme un ensemble avec : - la pompe d'injection d'additif, - la sonde de niveau mini d'additif.
Fonction additivation carburant Le réservoir d’additif dégazage ("trop plein") sortie injecteur (raccord encliquetable) retour injecteur (raccord encliquetable) Il comporte 4 orifices : mise à l’air libre (clapet de sécurité pression-dépression) Raccord de remplissage

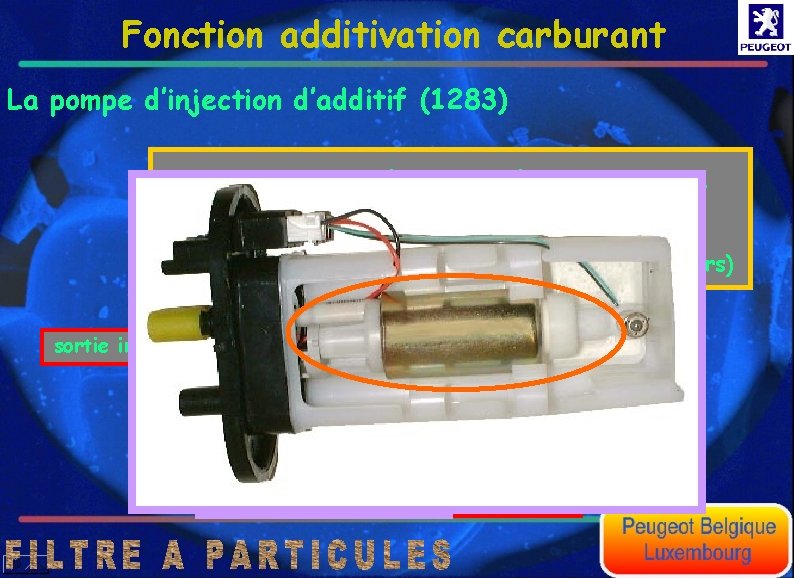

Fonction additivation carburant La pompe d’injection d’additif (1283) La pompe est immergée dans le réservoir d'additif. Elle est indissociable du réservoir. La pompe est du type à rouleaux. (80 L/H sous 3 bars) sortie injecteur retour injecteur
Fonction additivation carburant La pompe d’injection d’additif (1283) sortie injecteur Les clapets anti-retour évitent l’écoulement d’additif, lors de l’ouverture des raccords encliquetable sortie et retour pompe. retour injecteur
Fonction additivation carburant La sonde niveau mini additif (1283) La sonde est intégrée à la pompe d’injection additif. La sonde est constituée d’un élément résistif. Sur 607, cette réserve minimum assure l'additivation de six pleins de carburant
Fonction additivation carburant Clapet de sécurité Implantation sur 607

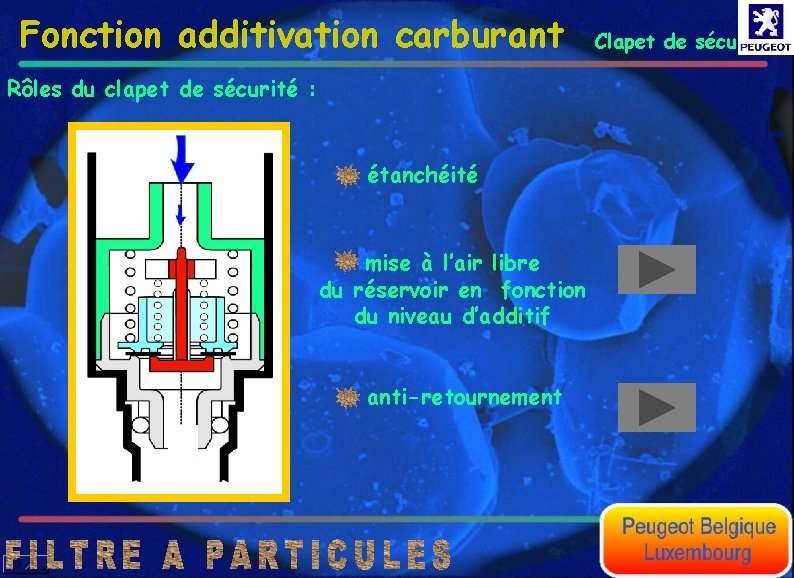

Fonction additivation carburant Rôles du clapet de sécurité : étanchéité mise à l’air libre du réservoir en fonction du niveau d’additif anti-retournement Clapet de sécurité

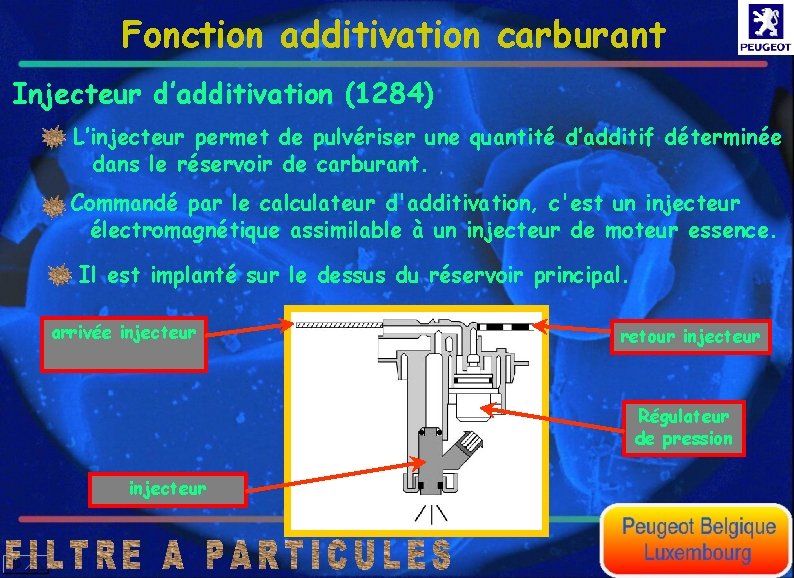

Fonction additivation carburant Injecteur d’additivation (1284) L’injecteur permet de pulvériser une quantité d’additif déterminée dans le réservoir de carburant. Commandé par le calculateur d'additivation, c'est un injecteur électromagnétique assimilable à un injecteur de moteur essence. Il est implanté sur le dessus du réservoir principal. arrivée injecteur retour injecteur Régulateur de pression injecteur

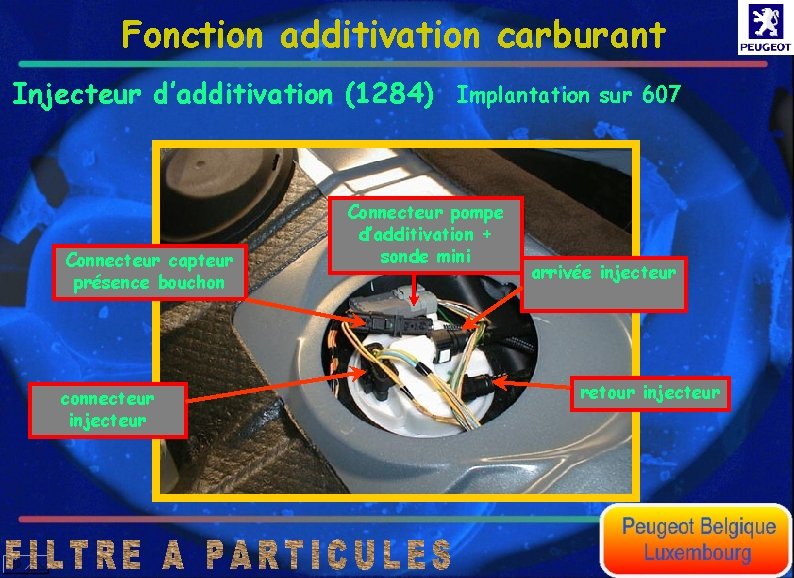

Fonction additivation carburant Injecteur d’additivation (1284) Connecteur capteur présence bouchon connecteur injecteur Implantation sur 607 Connecteur pompe d’additivation + sonde mini arrivée injecteur retour injecteur
Fonction additivation carburant Capteur de présence bouchon réservoir (4320) Le capteur de présence bouchon informe le calculateur d’additivation de l’ouverture et de la fermeture du bouchon de remplissage réservoir à carburant. Il est constitué d'un interrupteur à lame souple sur lequel vient agir un aimant situé sur le bouchon du réservoir à carburant. aimant
Fonction additivation carburant Capteur de présence bouchon réservoir (4320) Bouchon réservoir combustible Aimant (2 à 180°) Capteur bouchon
Fonction additivation carburant Jauge à carburant (4315) Fonctionnement identique à celui de la jauge montée sur les moteurs DW 10. L’information niveau de carburant permet au calculateur d’additivation de déterminer une variation de niveau. L’information niveau de carburant est fourni par le BSI via le réseau VAN. Jauge à carburant
Fonction additivation carburant Gestion de l’additivation Le filtrage de jauge impose un seuil de jaugeage égal à 7 litres de carburant. L'ouverture du bouchon réservoir à carburant suivie d'une fermeture du bouchon, est appelée cycle bouchon. L'intervalle entre l'ouverture et la fermeture doit être supérieur à 5 secondes pour que le cycle soit valide. Ce cycle bouchon permet au calculateur d'additivation de connaître qu'une modification du niveau de carburant vient ou va être effectuée. A chaque additivation le calculateur moteur est renseigné, il met alors à zéro un compteur kilométrique intégré.
Fonction Filtre A Particules Le filtre à particules Le FAP est intégré à la ligne d’échappement en aval du catalyseur. Catalyseur d’oxydation Tuyaux du capteur de pression différentielle Fixation capteur température Filtre à particules Grille de protection

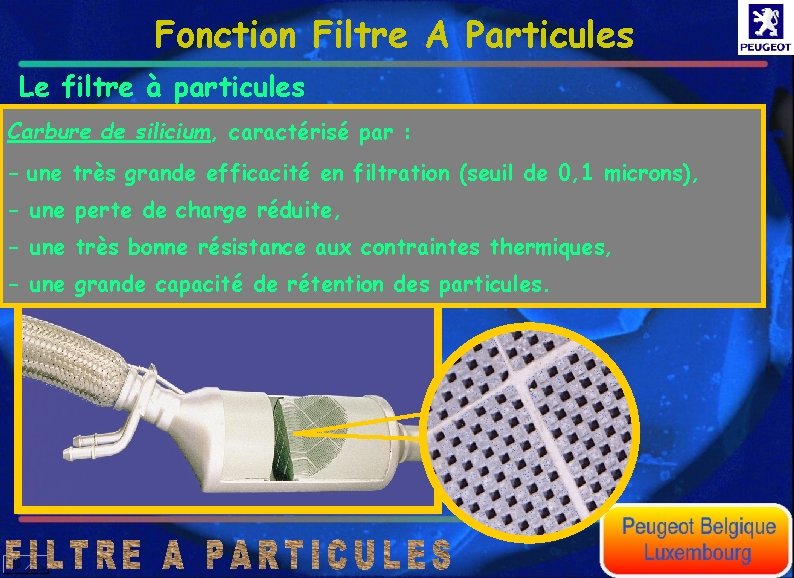

Fonction Filtre A Particules Le filtre à particules Carbure de silicium, caractérisé : Le filtre à particules est unepar structure poreuse comprenant - unedes très grande efficacité filtration (seuil microns), canaux organisés de en façon à forcer les de gaz 0, 1 d’échappement - une perte de charge réduite, à traverser les parois. - une très bonne résistance aux contraintes thermiques, - une grande capacité de rétention des particules.

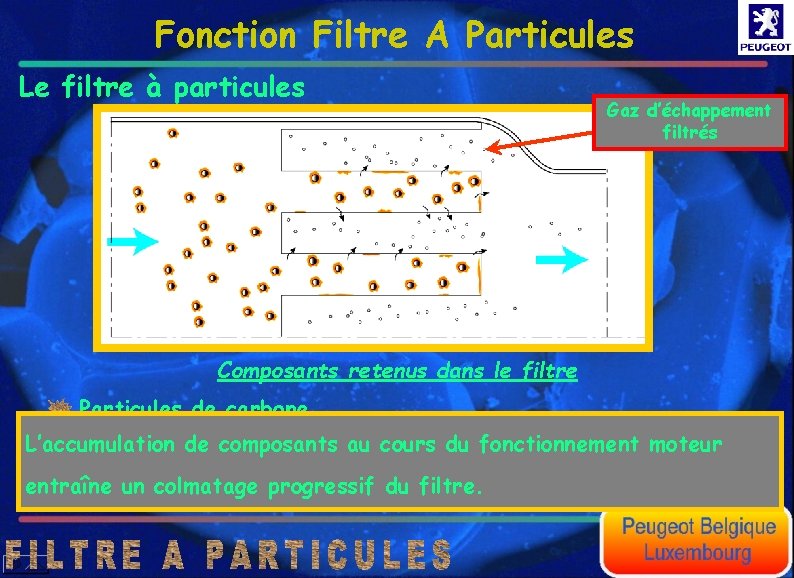

Fonction Filtre A Particules Le filtre à particules Gaz d’échappement filtrés Composants retenus dans le filtre Particules de carbone. Cérine. de composants au cours du fonctionnement moteur L’accumulation Résidus issus de l’usure moteur et de l’huile. entraîne un colmatage progressif du filtre.
Fonction Filtre A Particules Le Catalyseur Le catalyseur d ’oxydation est identique à celui monté sur DW 10.
Fonction Filtre A Particules Le Catalyseur La température des gaz d’échappement est lié à la combustion catalytique (transformation des HC + CO). Le pourcentage de conversion du catalyseur est fonction de la température des gaz d’échappement. Pourcentage de conversion T° amont catalyseur
Fonction Filtre A Particules Le Catalyseur Il est important de signaler que des fumées blanches non nocives peuvent apparaître lors d'une accélération après une très longue phase de ralenti (environ deux heures). Ces fumées sont la combinaison chimique des hydrocarbures, des vapeurs d'eau, et des monoxydes d'azote dans le catalyseur, lorsque la température de ce dernier passe d'un état froid à un état très chaud.
Fonction Filtre A Particules Le capteur température amont catalyseur (1344) Il donne la température des gaz d’échappement après leur passage par le turbocompresseur. Ce capteur est implanté à l’entrée du catalyseur. Le capteur température aval catalyseur (1343) Il permet de connaître l’augmentation de température provoquée par la combustion catalytique. Ce capteur est implanté entre le catalyseur et le filtre. Ces deux capteurs identiques, sont constitués d’une résistance CTN. La comparaison de ces deux valeurs avec une cartographie situé dans le calculateur moteur, permet au de connaître si le seuil maximal de conversion du catalyseur est atteint.

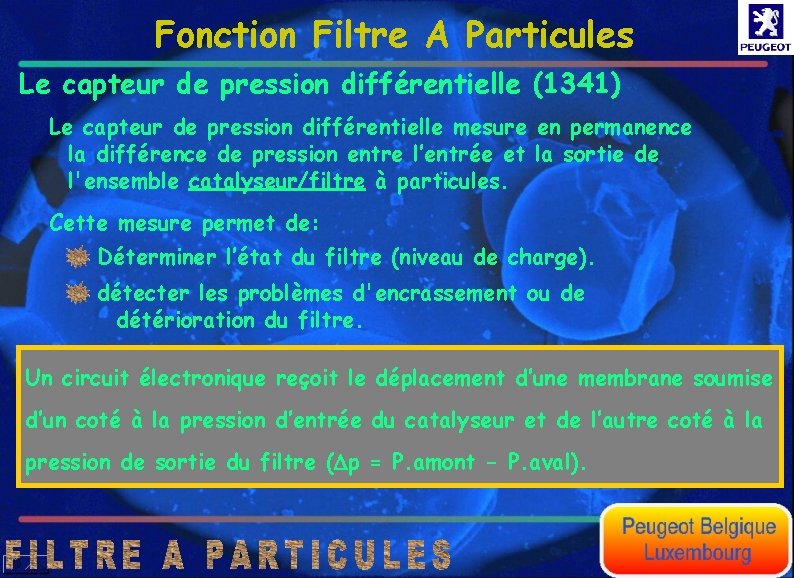

Fonction Filtre A Particules Le capteur de pression différentielle (1341) Le capteur de pression différentielle mesure en permanence la différence de pression entre l’entrée et la sortie de l'ensemble catalyseur/filtre à particules. Cette mesure permet de: Déterminer l’état du filtre (niveau de charge). détecter les problèmes d'encrassement ou de détérioration du filtre. Un circuit électronique reçoit le déplacement d’une membrane soumise d’un coté à la pression d’entrée du catalyseur et de l’autre coté à la pression de sortie du filtre (Dp = P. amont - P. aval).

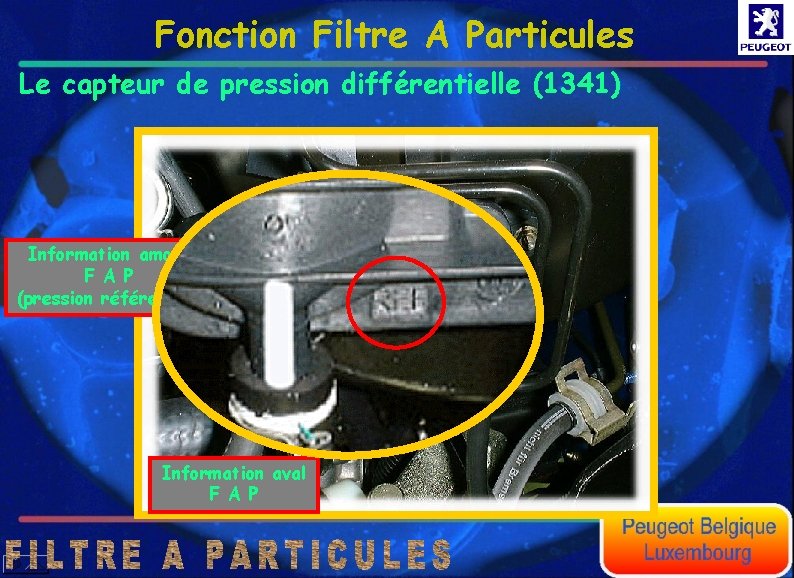

Fonction Filtre A Particules Le capteur de pression différentielle (1341) Information amont F A P (pression référence). Information aval F A P
Fonction niveau de charge du filtre On sait que : Les particules retenues sur les parois du filtre ainsi que l’additif et les résidus, vont augmenter naturellement et lentement la perte de charge du FAP au cours de la vie de celui-ci. Le calculateur d'injection doit gérer en permanence : l’état du filtre par une fonction "surveillance du filtre", l’aide à la régénération par une fonction "aide".
Fonction niveau de charge du filtre Surveillance du filtre à particules Rôle de la fonction surveillance Principales informations utilisées pour la surveillance du filtre : déterminer l’état de charge du filtre (niveau d’encrassement), -nombre de kilomètres parcourus, demanderdifférentielle, l’activation de la fonction aide, si nécessaire, -pression -température gaz échappement aval catalyseur, s’assurer de l’efficacité de la fonction aide. -température gaz échappement amont catalyseur, -quantité d'additif "injectée", -débit d’air d’admission.
Fonction niveau de charge du filtre La pression différentielle mesurée en permanence représente le niveau de charge du filtre. Le calculateur d’injection intègre 6 niveaux de fonctionnement déterminés par des courbes, calculées à partir du débit volumique des gaz d’échappement. Le débit volumique des gaz d’échappement est calculé à partir des paramètres suivants : -pression différentielle, -température gaz échappement amont catalyseur, -débit d’air à l'admission, -pression atmosphérique.
Fonction niveau de charge du filtre Niveaux de fonctionnement gérés par le calculateur moteur Pression différentielle f e d c b a 50 mbar ralenti Débit volumique des gaz d’échappement(l/h) Le but de la régénération est de maintenir le filtre entre les états « b » ou « c » .
Fonction niveau de charge du filtre Pression différentielle d c b Débit volumique des gaz d’échappement(l/h) Lorsque l'on sort de la zone "c" pour aller vers la zone "d", le calculateur d’injection effectue une demande d'aide à la Zones de fonctionnement normal régénération pour que le filtre revienne en zone "b" ou éventuellement "c"
Fonction niveau de charge du filtre Pression différentielle Filtre surchargé e Débit volumique des gaz d’échappement(l/h) La régénération lieu dans des très mauvaises conditions. Zone àparticulière de fonctionnement Les particules ne sont que partiellement détruites, donc colmatage très rapide du filtre.

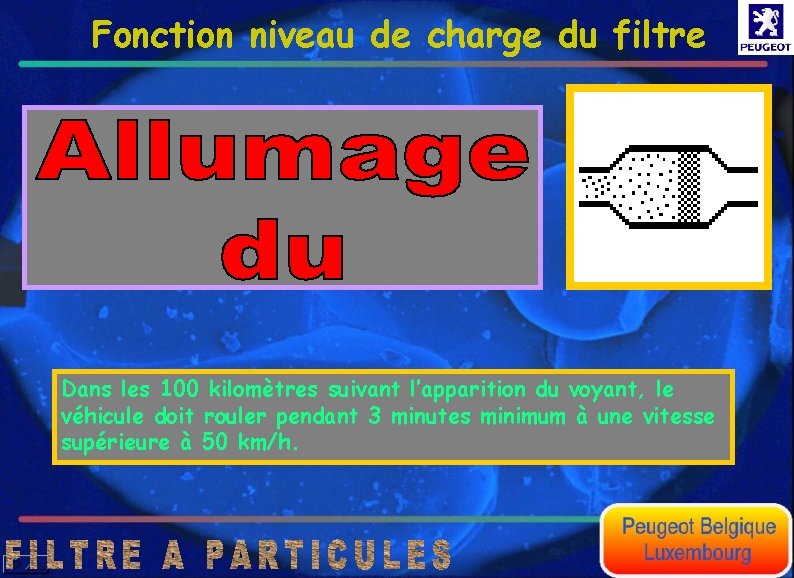

Fonction niveau de charge du filtre Dans les 100 kilomètres suivant l’apparition du voyant, le véhicule doit rouler pendant 3 minutes minimum à une vitesse supérieure à 50 km/h.
Fonction niveau de charge du filtre Pression différentielle Filtre colmaté f Filtre percé a Zones anormales de fonctionnement Débit volumique des gaz d’échappement(l/h)
Fonction niveau de charge du filtre On sait que : L’additif prisonnier dans le filtre ne brûle pas, il s’accumule et augmente lentement au fil des kilomètres la charge de ce dernier. Pression Donc, la pression différentielle aux bornes du filtre évolue avec la quantité de cérine accumulée, elle même est principalement 0 km 0 le véhicule. fonction du kilométrage parcouru par 0 km 0 8 0 Débit volumique des gaz d’échappement(l/h) Qv 1

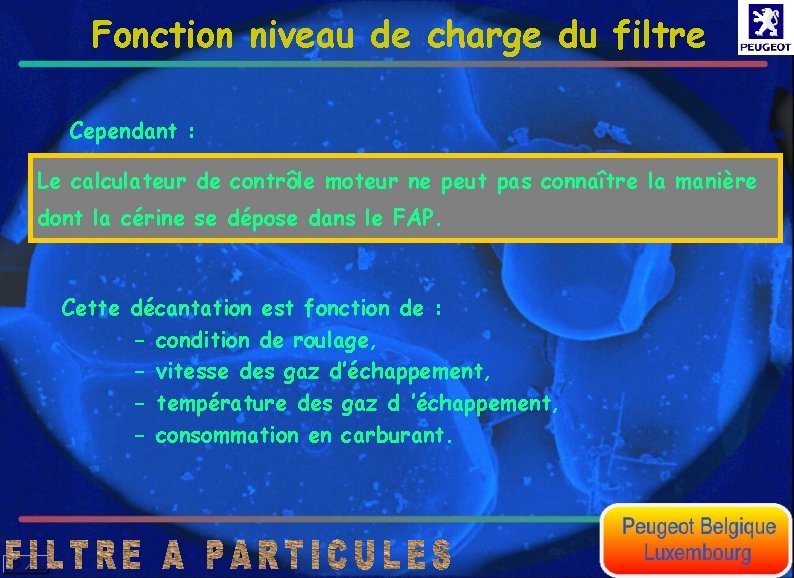

Fonction niveau de charge du filtre Cependant : Le calculateur de contrôle moteur ne peut pas connaître la manière dont la cérine se dépose dans le FAP. Cette décantation est fonction de : - condition de roulage, - vitesse des gaz d’échappement, - température des gaz d ’échappement, - consommation en carburant.
Fonction niveau de charge du filtre La cérine. Exemple se déposed’accumulation au fond du La cérine dépose au début du de cérineseen fonction filtre. en couches stratifiées. des conditions filtre de roulage. Réchauffée par le faible débit Refroidit par le fort débit des gaz d’échappement. Roulage type ville + route Roulage continu type autoroute à très haute vitesse
Fonction niveau de charge du filtre Donc, La pression différentielle mesuré aux bornes de deux filtres à particules contenant la même quantité de cérine, peut être totalement différente. Le calculateur de contrôle moteur utilisera la cartographie correspondante au mode d'accumulation le plus sévère.
Fonction aide à la régénération La régénération consiste à brûler périodiquement les particules accumulées dans le filtre pour permettre de maintenir le filtre en zone régénérée ou intermédiaire (b; c). La régénération du filtre dépend de la température des gaz d’échappement, elle doit se situé au-delà du seuil de combustion des suies (additivés env. 450 °C) Rôle de la fonction aide à la régénération : gérer les demandes de la fonction surveillance, activer les fonctions nécessaires à la régénération, en fonction des états de la surveillance, déterminer le niveau d’aide nécessaire, contrôler les incidences de la post-injection sur le fonctionnement moteur.
Fonction aide à la régénération Il existe deux classes de régénération : régénération naturelle, régénération artificielle, dite "aide à la régénération". La régénération naturelle Aucune action extérieure n’est effectuée pour entraîner la combustion. Les particules brûlent naturellement dans le filtre lorsque la température de l’échappement atteint d’elle-même le seuil de régénération (avec additivation env. 450 °C).
Fonction aide à la régénération La régénération artificielle Une action extérieure est nécessaire pour entraîner la combustion. L’aide à la régénération est un ensemble d’actions gérés par le calculateur contrôle moteur, ayant pour but d’augmenter la température des gaz d’échappement jusqu’au seuil de combustion des particules.

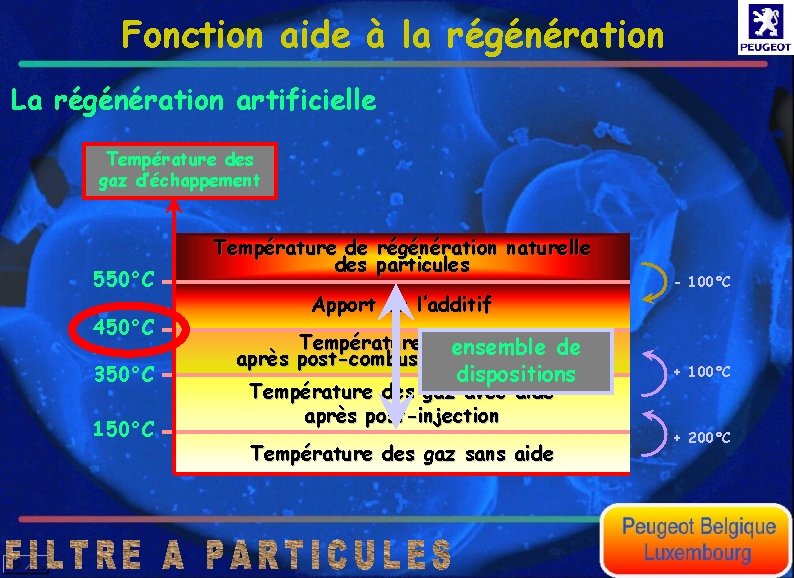

Fonction aide à la régénération La régénération artificielle Température des gaz d’échappement 550°C 450°C 350°C 150°C Température de régénération naturelle des particules Apport de l’additif Température des gaz ensemble de après post-combustion catalytique dispositions Température des gaz avec aide après post-injection Température des gaz sans aide - 100°C + 200°C
Fonction aide à la régénération A chaque demande d’aide à la régénération, le calculateur d’injection : interdit la régulation de recyclage des gaz échappement (EGR), commande si nécessaire l'ouverture du papillon réchauffage air admission. active la post-injection, demande l'activation de consommateurs électriques, L'aide à la régénération est divisée en deux phases : niveau 1, niveau 2.

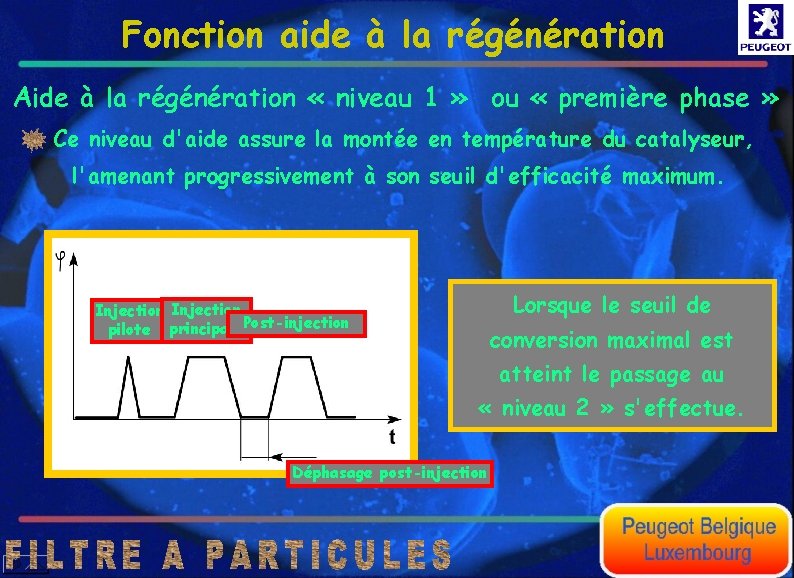

Fonction aide à la régénération Aide à la régénération « niveau 1 » ou « première phase » Ce niveau d'aide assure la montée en température du catalyseur, l'amenant progressivement à son seuil d'efficacité maximum. Lorsque le seuil de Injection pilote principale. Post-injection conversion maximal est atteint le passage au « niveau 2 » s'effectue. Déphasage post-injection
Fonction aide à la régénération Aide à la régénération « niveau 2 » ou « deuxième phase » Ce niveau d'aide utilise des cartographies plus sévères permettant des températures de gaz d’échappement plus élevées. Maintient en température Injectiondes gaz d’échappement pilote principale Post-injection Déphasage post-injection Augmente la post-combustion catalytique

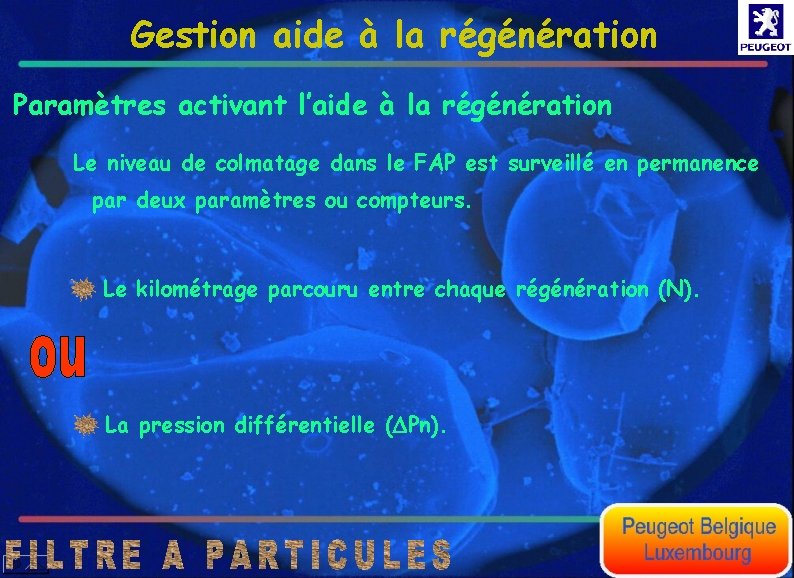

Gestion aide à la régénération Paramètres activant l’aide à la régénération Le niveau de colmatage dans le FAP est surveillé en permanence par deux paramètres ou compteurs. Le kilométrage parcouru entre chaque régénération (N). La pression différentielle (DPn).
Gestion aide à la régénération Conditions d’activation de l’aide à la régénération Avant d’activer la fonction « aide à la régénération » le calculateur moteur contrôle que: La température d’eau moteur est supérieure à 60°C. Le régime moteur soit supérieur à un seuil de charge (supérieur au régime de ralenti). Le véhicule ai parcouru un kilométrage minimum depuis sa dernière régénération (280 km).
Gestion aide à la régénération Effets de l’activation « aide à la régénération » sur. Le couple moteur Pression moyenne cylindre Rotation angulaire Réduction du temps de l’injection principale Elle annule le surcroît de couple (f)
Gestion aide à la régénération Effets de l’activation « aide à la régénération » sur. Activation de consommateurs électriques En augmentant le couple résistant engendré par l’alternateur, on accroît la « charge moteur » donc la température des gaz d’échappement. Le calculateur d'injection demande au BSI, l’activation de consommateurs absorbant une puissance élevée. La demande est fonction du niveau de délestage que permet le véhicule tout en assurant une tension de batterie supérieure à 12, 8 volts. Exemple de chronologie d’activation des consommateurs le BSI commande le moto-ventilateur en Moyenne Vitesse, le BSI commande la lunette arrière chauffante, le BSI demande le forçage des bougies de pré-postchauffage.
Gestion aide à la régénération Effets de l’activation « aide à la régénération » sur. Recyclage des gaz d ’échappement A chaque activation de l’aide, le calculateur d’injection interdit la régulation du recyclage des gaz échappement (EGR). Vanne de recyclage des gaz d’échappement fermée. Cette interdiction permet de donner la priorité à la gestion du turbo. Papillon (EGR) ouvert sauf si la fermeture est demandée par le calculateur moteur pour forcer le passage de l’air dans le réchauffeur.
Merci de votre écoute.
