Composants FIP Présentation Patrick MONASSIER Université Lyon 1 France 1

Standard FIP est standardisé au niveau européen sous la norme Word. Fip EN 50170 http: //www. worldfip. org 2

Les composants FIP http: //www. techn. alstom. com Le premier controleur FIP 001 a été créé en 1987. C’est un composant simple type UART développé pour les premières implémentations physiques de FIP. La première génération de composants FIPART, FULLFIP et FIPIU a été créée juste après. Ils ont ensuite été remplacés par une nouvelle génération de composants appelés FULLFIP 2, FIPIU 2 et MICROFIP FULLFIP 2 et FIPIU 2 sont des controleurs qui supportent tous les services évolués de FIP : Bus arbitration, Services stations et Management du réseau FULLFIP 2 peut gérer la redondance physique du medium associé à FIELDUAL MICROFIP supporte seulement certaines fonctions comme la gestion des Entrées/sorties. Il est utilisé principalement pour des stations simples qui nécessitent un garnd degré d’intégration. FIELDRIVE et CREOL sont des drivers de ligne FIP intégrés entre le transformateur de ligne et le controleur FIP FIELDTR et TRANSFOFIP sont les transformateurs de ligne 3

FULLFIP 2 Contrôleur FIP Ce composant supporte les fonctions des stations productrices / consommatrices et Bus arbitrer 4

FULLFIP 2 Synoptique d’intégration de FULLFIP 2 5

FIPIU 2 Synoptique d’intégration de FIPIU 2 Contrôleur FIPIU 2 Ce composant supporte les fonctions des stations productrices / consommatrices et Bus arbitrer 6

MICROFIP est une solution ASIC bas coût pour les intégrations FIP Il est spécialement adapté pour les stations dédiées Entrées / Sorties et traitements locaux 7

MICROFIP Synoptiques d’intégration de FIPIU 2 2 intégrations types : - en mode autonome - associé à un microprocesseur En mode autonome Associé à un microprocesseur 8

Comparatif - FULLFIP 2 - FIPIU 2 - MICROFIP Tableau comparatif des performances et spécifications des contrôleurs FIP 9

FIELDRIVE et CREOL sont des drivers de ligne adaptés au support physique cuivre Ils s’interfacent entre les microcontroleurs et les transformateurs de ligne FIELDRIVE assure : -La gestion 3 états de la ligne physique - La détection d’erreur UPLOAD, UNDERLOAD sur la ligne - Détection d’erreur ligne stable > 4 Tbits - Activation d’un watchdog de surveillance si le message émis est supérieur à 8128 Tbits Ils assurent une isolation efficace entre contrôleur FIP et ligne physique Microcontrôleur FIELDRIVE est utilisé avec les transformateurs de ligne - FIELDTR 31. 25 pour une transmission à 31, 25 Mb/s - FIELDTR 1 pour une transmission à 1 Mb/s - FIELDTR 2. 5 pour une transmission à 2, 5 Mb/s Driver de ligne FIELDRIVE Transformateur de ligne FIELDTR 31. 25 FIELDTR 1 FIELDTR 2. 5 10

CREOL FIELDRIVE et CREOL sont des drivers de ligne adaptés au support physique cuivre Ils s’interfacent entre les microcontroleurs et les transformateurs de ligne CREOL assure : -La gestion 3 états de la ligne physique - La détection d’erreur UPLOAD, UNDERLOAD sur la ligne - Détection sur l’atération de l’horloge signal d’émission Ils assurent une isolation efficace entre contrôleur FIP et ligne physique Microcontrôleur Driver de ligne CREOL est utilisé avec le transformateur de ligne - TRANFOFIP 1 FC 1007 pour une transmission à 1 Mb/s Transformateur de ligne TRANFOFIP 1 FC 1007 11

FIP DEVICE MANAGER est une librairie logicielle qui fournit à FULLFIP 2 une Interface applicative de haut niveau. Elle fournit le jeu de services conforme au standard EN 50170 -3 • Transfert de buffer (MPS) • Arbitration de bus (Bus Arbitrer) • Gestion du réseau (Network Management SM-MPS) 12

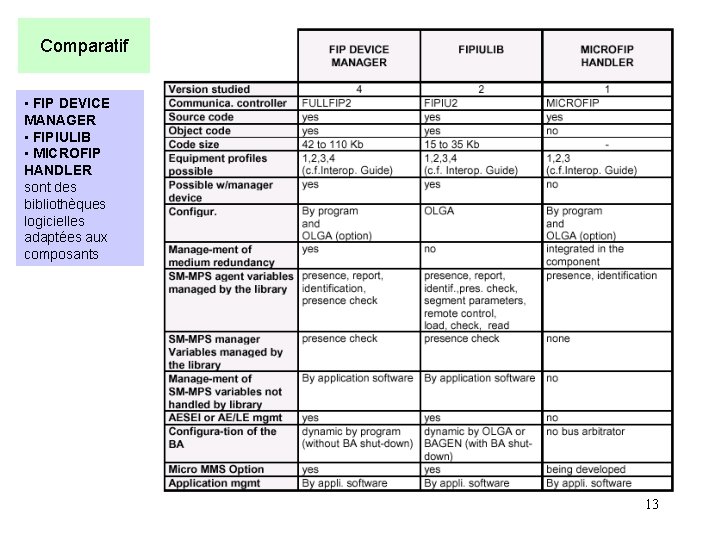

Comparatif • FIP DEVICE MANAGER • FIPIULIB • MICROFIP HANDLER sont des bibliothèques logicielles adaptées aux composants 13

FIPSPY est un analyseur réseau FIP. Il permet de voir l’ensemble du trafic sur le réseau. Il a été créé en conformité avec le standard EN 50170 -3 14

Comparatif Analyseurs • FIPSPY • FIP Analyser • FIP Watcher 15

Fin de présentation Merci de votre attention Patrick MONASSIER Université Lyon 1 France 16
