COMPONENTI DELLE MACCHINE UTENSILI A CONTROLLO NUMERICO Ultimo aggiornamento: 13/10/11 Prof. Gino Dini – Università di Pisa
Centro di lavorazione Montante Testa operatrice Sistema ATC Bancale Mandrino Sistema cambio pezzo
Centro di lavorazione Testa operatrice Montante Basamento Vite asse Z Tavola Vite asse X

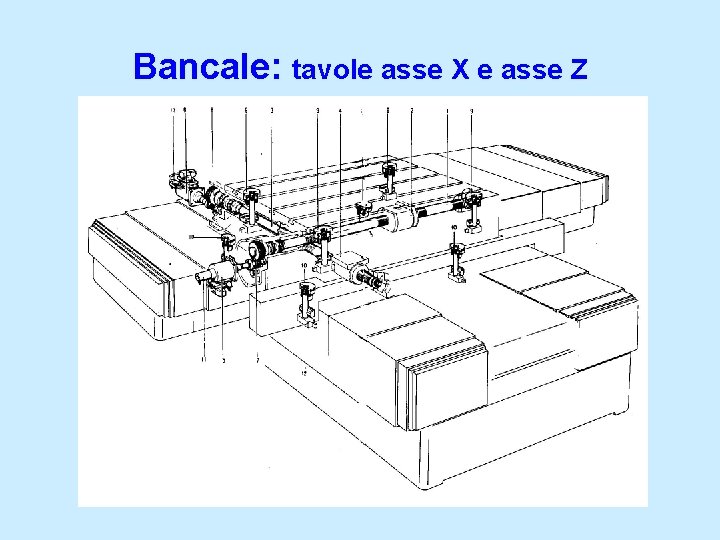

Bancale: tavole asse X e asse Z
Montante: tavola asse Y

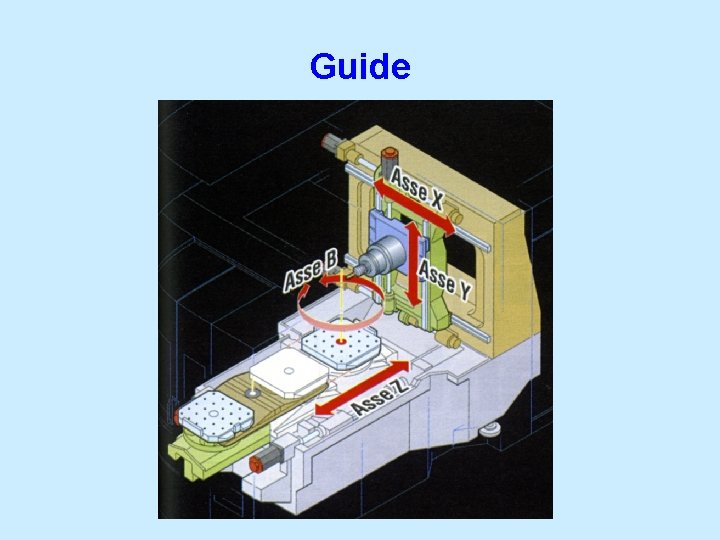

Guide
Guide
Tipologie di guide Guida a strisciamento (rivestita con materiali antifrizione) Guida a rotolamento (con rulli) Guida fluidostatica

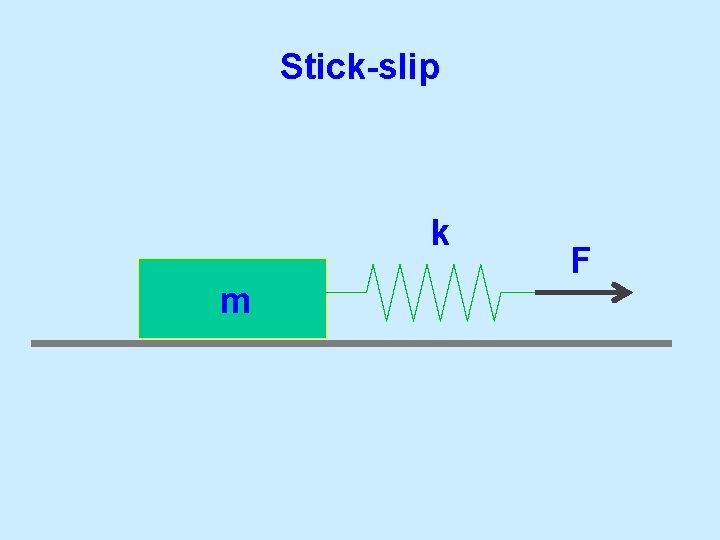

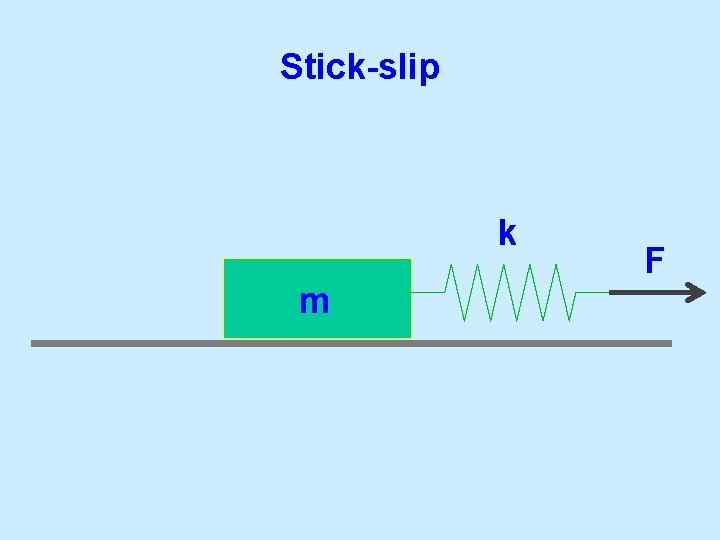

Stick-slip k m F
Stick-slip k m F
Stick-slip k m F
Stick-slip k m F
Stick-slip k m F
Stick-slip k m F
Stick-slip k m F
Esempi di guide con rulli www. schneeberger. com
Sistemi vite-madrevite
Vite a ricircolo di sfere
Caratteristiche principali delle viti a ricircolo di sfere • Elevato rendimento • Gioco ridotto tra vite e madrevite • Assenza del fenomeno di “stick-slip” • Costo elevato • Reversibilità del movimento

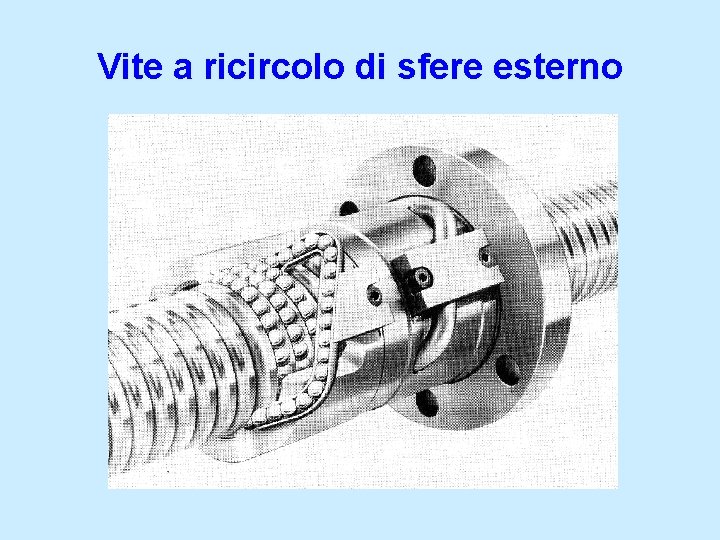

Vite a ricircolo di sfere esterno
Vite a ricircolo di sfere interno
Dimensionamento delle viti a ricircolo di sfere
Gruppo mandrino
Gruppo mandrino
Il portautensile
Portautensile ISO
Varie tipologie di accessori
Sistemi ATC (Automated Tool Changer) • Dispositivo di cambio utensile • Sistema di selezione utensile • Tipologia e capacità del magazzino

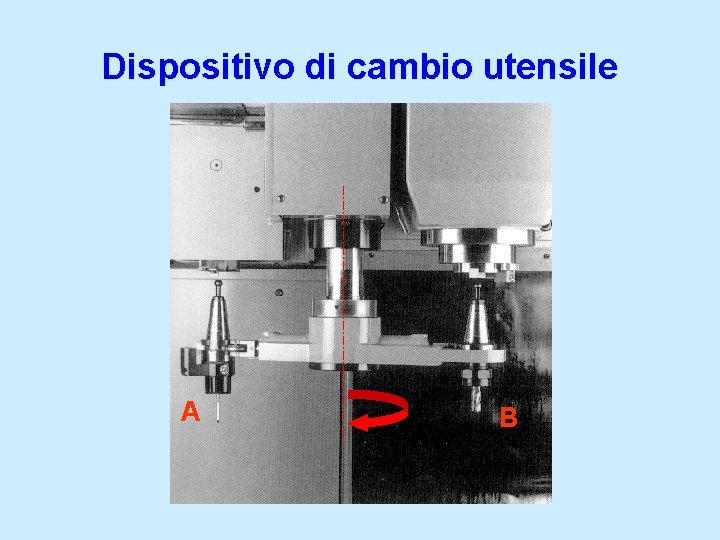

Dispositivo di cambio utensile A B
Dispositivo di cambio utensile
Sistemi ATC (Automated Tool Changer) • Dispositivo di cambio utensile • Sistema di selezione utensile • Tipologia e capacità del magazzino
Sistema di selezione utensile • Stazione codificata • Utensile codificato • Utensile programmato
Sistemi ATC (Automated Tool Changer) • Dispositivo di cambio utensile • Sistema di selezione utensile • Tipologia e capacità del magazzino
Tipologia e capacità del magazzino
Tipologia e capacità del magazzino
Sistema di cambio pezzo: shuttle rotante
Sistema di cambio pezzo: shuttle traslante

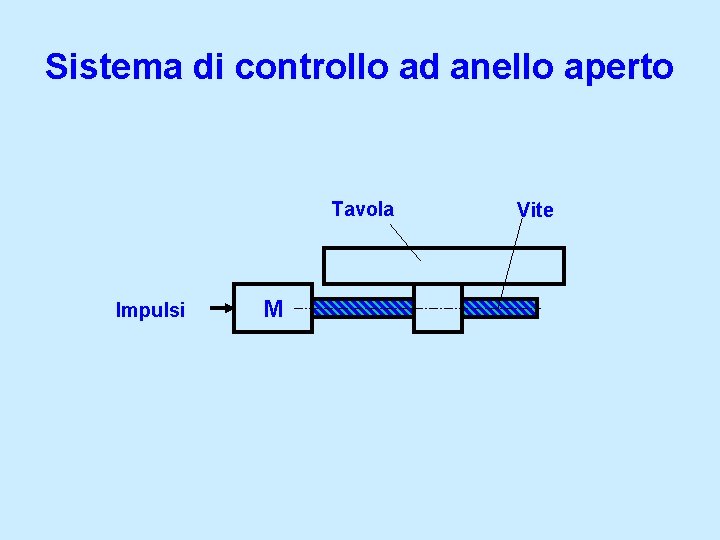

Sistema di controllo ad anello aperto Tavola Impulsi M Vite
Sistema di controllo ad anello chiuso Posizione programmata S Tavola G Vite M T. P. Posizione effettiva misurata
Sistema di controllo ad anello chiuso Posizione e velocità programmate S S Tavola Vite M G T. V. Velocità effettiva misurata Posizione effettiva misurata T. P.
Classificazione trasduttori In base a: 1. principio funzionamento 2. segnale uscita 3. montaggio 4. misura effettuata
Trasduttore di velocità Dinamo tachimetrica
Trasduttore di posizione Resolver
Trasduttore di posizione Cella di resolver t. LM = 1 / 20 t. MV = 1 / 10 t. L = 2. 000 mm = corsa t. M = 100 mm collegamento t. V = 10 mm risoluzione asse

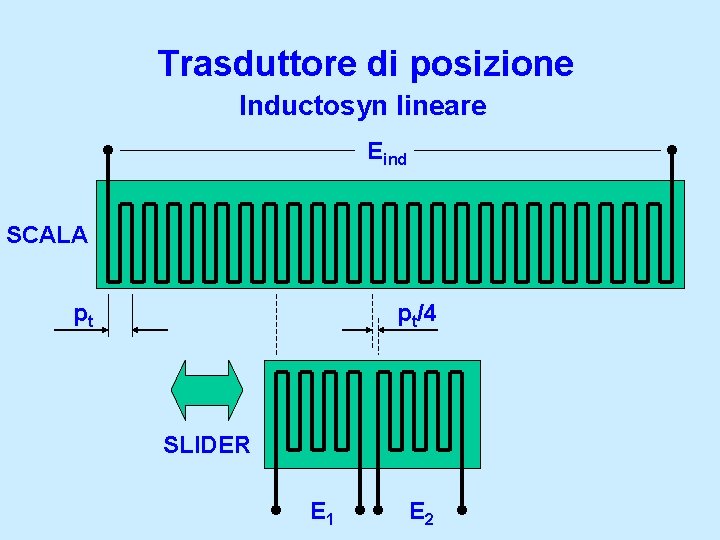

Trasduttore di posizione Inductosyn lineare Eind SCALA pt pt/4 SLIDER E 1 E 2
Trasduttore di posizione Inductosyn lineare xi = 0
Trasduttore di posizione Inductosyn lineare xi = pt/4
Trasduttore di posizione Inductosyn lineare xi = pt/2
Trasduttore di posizione Inductosyn lineare xi = 3 pt/4
Trasduttore di posizione Inductosyn lineare xi = p t
Trasduttore di posizione Inductosyn lineare
Trasduttore di posizione Inductosyn lineare
Trasduttore di posizione Inductosyn assoluto 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 0 0 1 0 0 0 1 1 1 0 1 0 0 0 1 1 1 0 1 1 1 0 0 0 1
Trasduttore di posizione Inductosyn assoluto
Trasduttore di posizione Encoder
Trasduttore di posizione Encoder LED Fototransistor Segnale in uscita Albero Disco fotoinciso con feritoie Circuito di controllo
Specifiche tecniche di un encoder

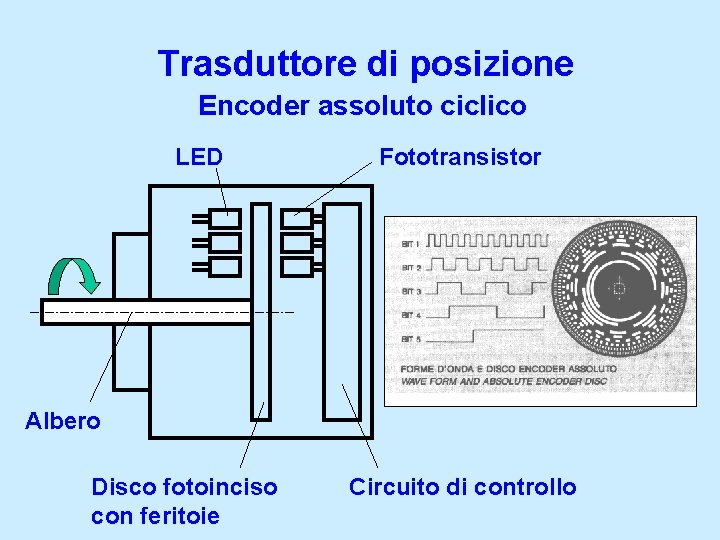

Trasduttore di posizione Encoder assoluto ciclico LED Fototransistor Albero Disco fotoinciso con feritoie Circuito di controllo
Trasduttore di posizione Encoder assoluto ciclico
Trasduttore di posizione Encoder assoluto ciclico
Trasduttore di posizione Encoder lineare
Trasduttore di posizione Encoder lineare
Trasduttore di posizione Encoder lineare
Trasduttore di posizione Encoder lineare
Motori impiegati nelle macchine utensili a CN • Motori a corrente continua – A statore avvolto – A magneti permanenti • Motori a corrente alternata – A frequenza variabile • Motore brushless • Motore a passi
Motore CC a statore avvolto
Motore a magneti permanenti
Sistema di pilotaggio PWM
Sistema di pilotaggio PWM Duty cycle: pulse width / period

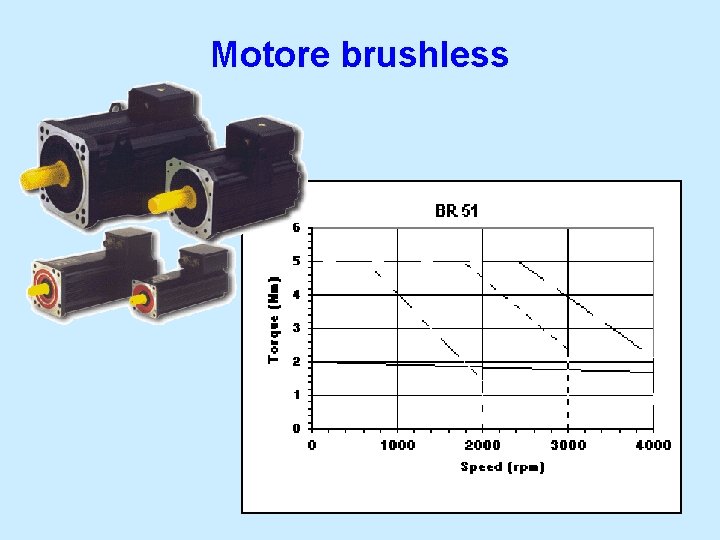

Motore brushless
Motore brushless
Motore brushless
Motore brushless
Motore a passi

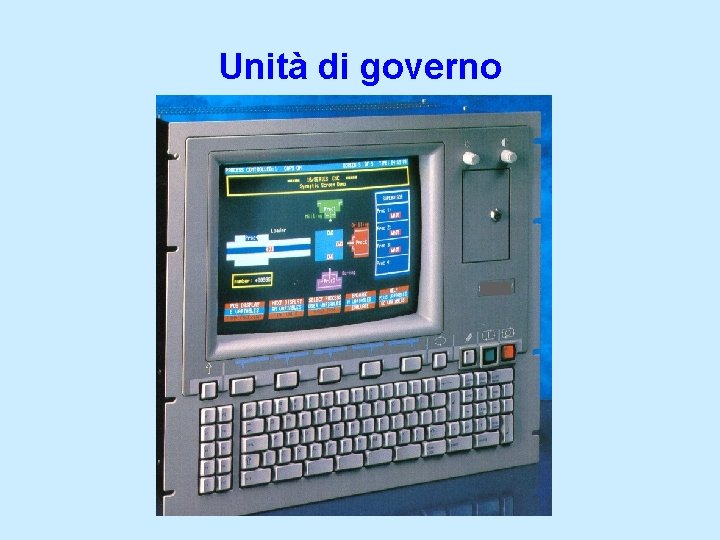

Unità di governo
Struttura hardware di una unità di governo CPU Memorie ROM Memorie RAM Gestione assi e mandrino Bus dati Gestione I/O Gestione video e tastiera Gestione periferiche Gestione comunicaz.

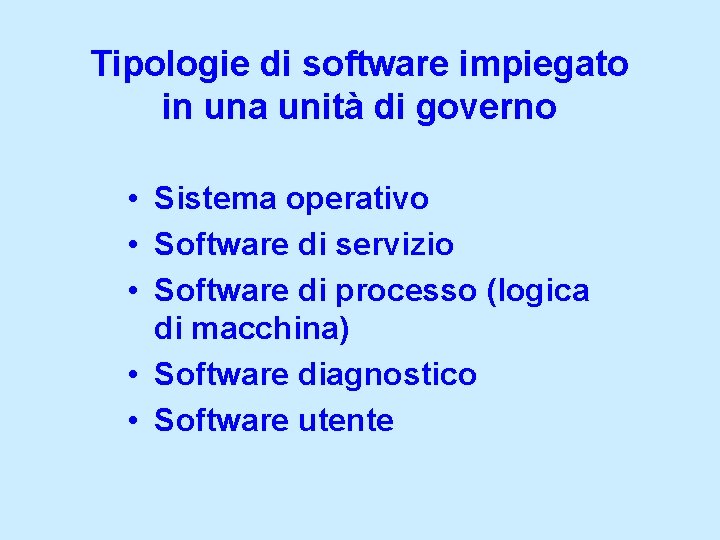

Tipologie di software impiegato in una unità di governo • Sistema operativo • Software di servizio • Software di processo (logica di macchina) • Software diagnostico • Software utente
Esempio di consolle di comando
Esempio di consolle di comando
