componentes internos de un servidor Los componentes internos

componentes internos de un servidor Los componentes internos de un servidor son los mismos en teoría que los de un computador normal de mesa pero cambian sus trasferencias de datos ya que son de alta gama por que la idea es que siempre trabajen 24/7 Donde sus tarjetas, discos duros, memorias, procesadores, fuentes de poder, tarjeta madre, y otros componentes son especiales.

� una tarjeta madre de un servidor, que también se conoce como board o placa � � � � madre, es la tarjeta de circuitos principal de la computadora o servidor , es donde se conectan todos los componentes del servidor: procesador (o CPU), memoria controladora de discos duros puertos de entrada/salida (E/S) adaptador de gráficos controladora de discos SCSI interfaz de red. Tarjeta madre de un servidor

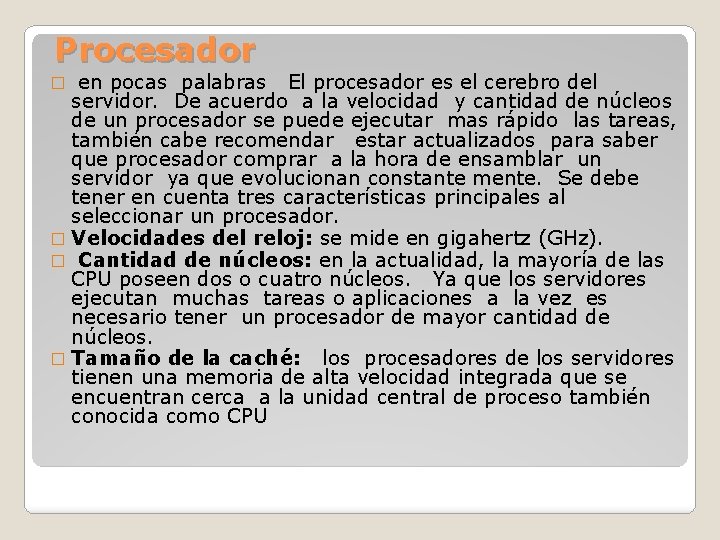

Procesador � en pocas palabras El procesador es el cerebro del servidor. De acuerdo a la velocidad y cantidad de núcleos de un procesador se puede ejecutar mas rápido las tareas, también cabe recomendar estar actualizados para saber que procesador comprar a la hora de ensamblar un servidor ya que evolucionan constante mente. Se debe tener en cuenta tres características principales al seleccionar un procesador. � Velocidades del reloj: se mide en gigahertz (GHz). � Cantidad de núcleos: en la actualidad, la mayoría de las CPU poseen dos o cuatro núcleos. Ya que los servidores ejecutan muchas tareas o aplicaciones a la vez es necesario tener un procesador de mayor cantidad de núcleos. � Tamaño de la caché: los procesadores de los servidores tienen una memoria de alta velocidad integrada que se encuentran cerca a la unidad central de proceso también conocida como CPU

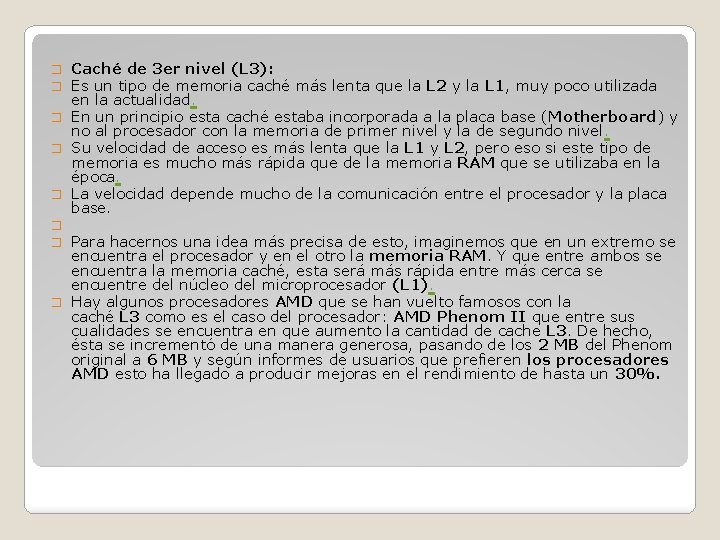

� � � � Caché de 3 er nivel (L 3): Es un tipo de memoria caché más lenta que la L 2 y la L 1, muy poco utilizada en la actualidad. En un principio esta caché estaba incorporada a la placa base (Motherboard) y no al procesador con la memoria de primer nivel y la de segundo nivel. Su velocidad de acceso es más lenta que la L 1 y L 2, pero eso si este tipo de memoria es mucho más rápida que de la memoria RAM que se utilizaba en la época. La velocidad depende mucho de la comunicación entre el procesador y la placa base. Para hacernos una idea más precisa de esto, imaginemos que en un extremo se encuentra el procesador y en el otro la memoria RAM. Y que entre ambos se encuentra la memoria caché, esta será más rápida entre más cerca se encuentre del núcleo del microprocesador (L 1). Hay algunos procesadores AMD que se han vuelto famosos con la caché L 3 como es el caso del procesador: AMD Phenom II que entre sus cualidades se encuentra en que aumento la cantidad de cache L 3. De hecho, ésta se incrementó de una manera generosa, pasando de los 2 MB del Phenom original a 6 MB y según informes de usuarios que prefieren los procesadores AMD esto ha llegado a producir mejoras en el rendimiento de hasta un 30%.

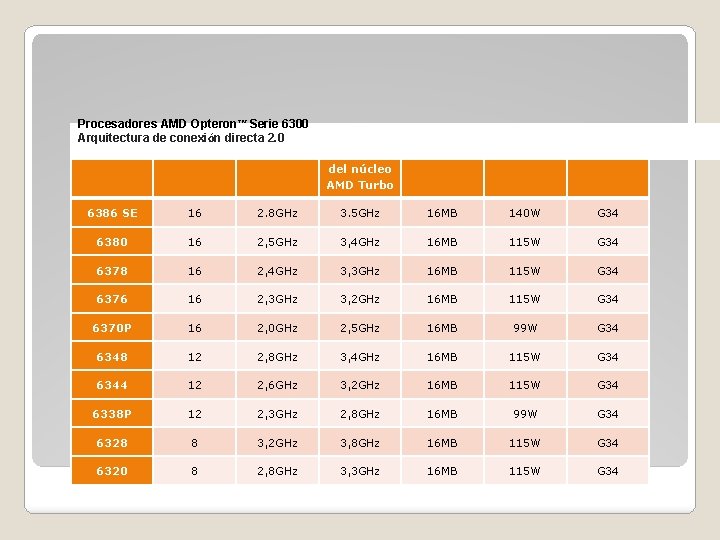

Procesadores AMD Opteron™ Serie 6300 Arquitectura 2. 0 Número de de conexión Núcleos directa Velocidad modelo de núcleo Máxima frecuencia del núcleo AMD Turbo Caché L 3 TDP Tipo de ranura 6386 SE 16 2. 8 GHz 3. 5 GHz 16 MB 140 W G 34 6380 16 2, 5 GHz 3, 4 GHz 16 MB 115 W G 34 6378 16 2, 4 GHz 3, 3 GHz 16 MB 115 W G 34 6376 16 2, 3 GHz 3, 2 GHz 16 MB 115 W G 34 6370 P 16 2, 0 GHz 2, 5 GHz 16 MB 99 W G 34 6348 12 2, 8 GHz 3, 4 GHz 16 MB 115 W G 34 6344 12 2, 6 GHz 3, 2 GHz 16 MB 115 W G 34 6338 P 12 2, 3 GHz 2, 8 GHz 16 MB 99 W G 34 6328 8 3, 2 GHz 3, 8 GHz 16 MB 115 W G 34 6320 8 2, 8 GHz 3, 3 GHz 16 MB 115 W G 34

� � � � � Rendimiento FUNCIONALIDAD: Segunda generación de la arquitectura de núcleo modular de AMD también denominada "Piledriver" Caché y conteo de núcleos Frecuencias DDR 3 más altas Memoria de cuatro canales Tecnología Turbo CORE de AMD ESPECIFICACIONES: Mayor rendimiento y mayor rendimiento por watt que la generación anterior Mismas bandas de potencia y características de ahorro de energía Compatible con ranura Hasta 16 núcleos dentro del mismo paquete, 1 MB de caché L 2 por núcleo (con hasta 16 MB de caché L 2 por ranura) y caché L 3 compartido de 16 MB por ranura. Admite DDR 3 -1600 para las configuraciones típicas de memoria y DDR 3 -1866 para configuraciones de memoria apenas cargadas. Cuatro canales de memoria DDR 3 con máximo ancho de banda de memoria de hasta 51. 2 GB/s a DDR 3 -1600 Con RDIMM, LV RDIMM y UDIMM. Los núcleos pueden impulsar el rendimiento hasta 300 MHZ simultáneamente cuando hay espacio libre disponible. Brinda aceleración de hardware para cifrado y descifrado de datos rápido y seguro La potencia de diseño término (PDT) se puede configurar en incrementos de un watt utilizando el BIOS o APML para obtener la mayor potencia de procesamiento en un único módulo.

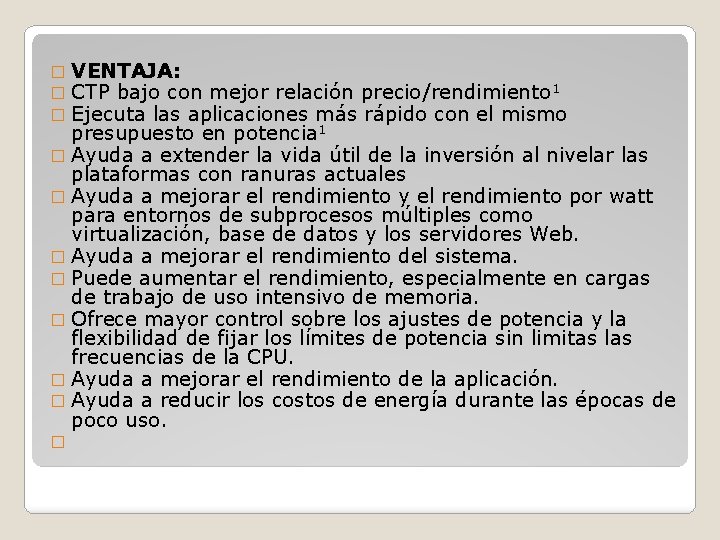

� VENTAJA: � CTP bajo con mejor relación precio/rendimiento 1 � Ejecuta las aplicaciones más rápido con el mismo presupuesto en potencia 1 � Ayuda a extender la vida útil de la inversión al nivelar las plataformas con ranuras actuales � Ayuda a mejorar el rendimiento y el rendimiento por watt para entornos de subprocesos múltiples como virtualización, base de datos y los servidores Web. � Ayuda a mejorar el rendimiento del sistema. � Puede aumentar el rendimiento, especialmente en cargas de trabajo de uso intensivo de memoria. � Ofrece mayor control sobre los ajustes de potencia y la flexibilidad de fijar los límites de potencia sin limitas las frecuencias de la CPU. � Ayuda a mejorar el rendimiento de la aplicación. � Ayuda a reducir los costos de energía durante las épocas de poco uso. �

� Procesadores AMD Opteron™ Serie 6200 � Arquitectura de conexión directa 2. 0 Modelo Núcleos Velocida Máxima Caché d de frecuenc L 3 núcleo ia del TDP Tipo de ranura núcleo AMD Turbo 6284 SE 16 2, 7 GHz 3, 4 GHz 16 MB 140 W G 34 6282 SE 16 2, 6 GHz 3, 3 GHz 16 MB 140 W G 34 6278 16 2, 4 GHz 3, 3 GHz 16 MB 115 W G 34 6276 16 2, 3 GHz 3, 2 GHz 16 MB 115 W G 34 6274 16 2, 2 GHz 3, 1 GHz 16 MB 115 W G 34 6272 16 2, 1 GHz 3, 0 GHz 16 MB 115 W G 34 6262 HE 16 1, 6 GHz 2, 9 GHz 16 MB 85 W G 34 6238 12 2, 6 GHz 3, 2 GHz 16 MB 115 W G 34 6234 12 2, 4 GHz 3, 0 GHz 16 MB 115 W G 34 6220 8 3, 0 GHz 3, 6 GHz 16 MB 115 W G 34

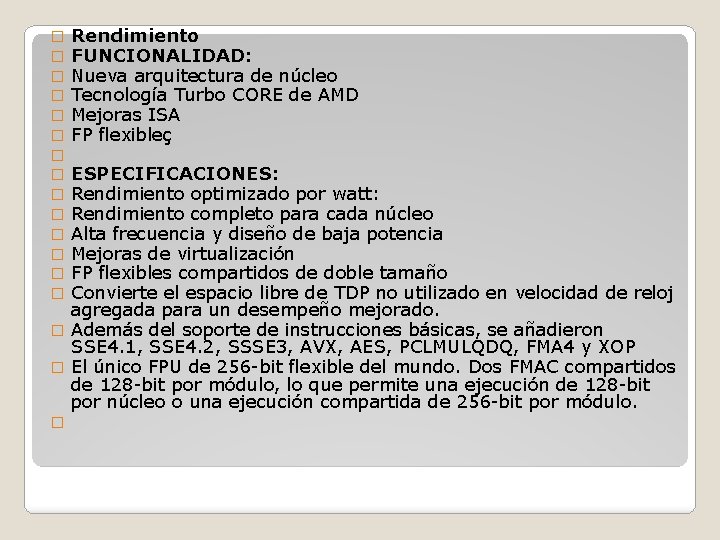

Rendimiento FUNCIONALIDAD: Nueva arquitectura de núcleo Tecnología Turbo CORE de AMD Mejoras ISA FP flexibleç ESPECIFICACIONES: Rendimiento optimizado por watt: Rendimiento completo para cada núcleo Alta frecuencia y diseño de baja potencia Mejoras de virtualización FP flexibles compartidos de doble tamaño Convierte el espacio libre de TDP no utilizado en velocidad de reloj agregada para un desempeño mejorado. � Además del soporte de instrucciones básicas, se añadieron SSE 4. 1, SSE 4. 2, SSSE 3, AVX, AES, PCLMULQDQ, FMA 4 y XOP � El único FPU de 256 -bit flexible del mundo. Dos FMAC compartidos de 128 -bit por módulo, lo que permite una ejecución de 128 -bit por núcleo o una ejecución compartida de 256 -bit por módulo. � � � � �

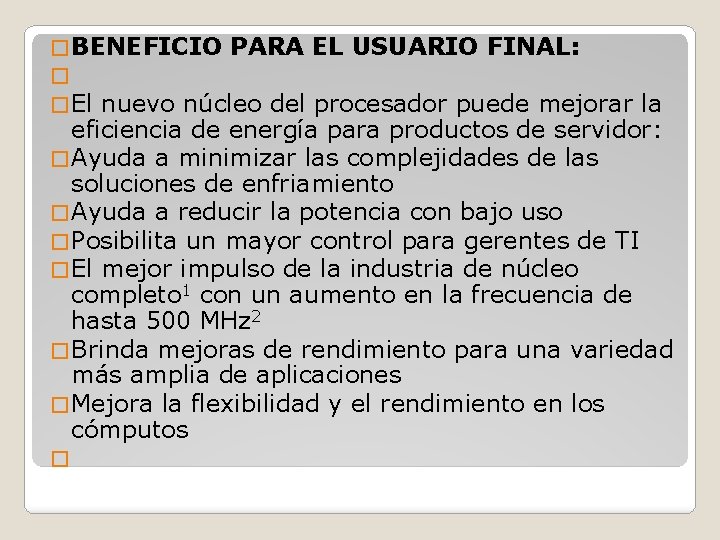

� BENEFICIO PARA EL USUARIO FINAL: � � El nuevo núcleo del procesador puede mejorar la eficiencia de energía para productos de servidor: � Ayuda a minimizar las complejidades de las soluciones de enfriamiento � Ayuda a reducir la potencia con bajo uso � Posibilita un mayor control para gerentes de TI � El mejor impulso de la industria de núcleo completo 1 con un aumento en la frecuencia de hasta 500 MHz 2 � Brinda mejoras de rendimiento para una variedad más amplia de aplicaciones � Mejora la flexibilidad y el rendimiento en los cómputos �

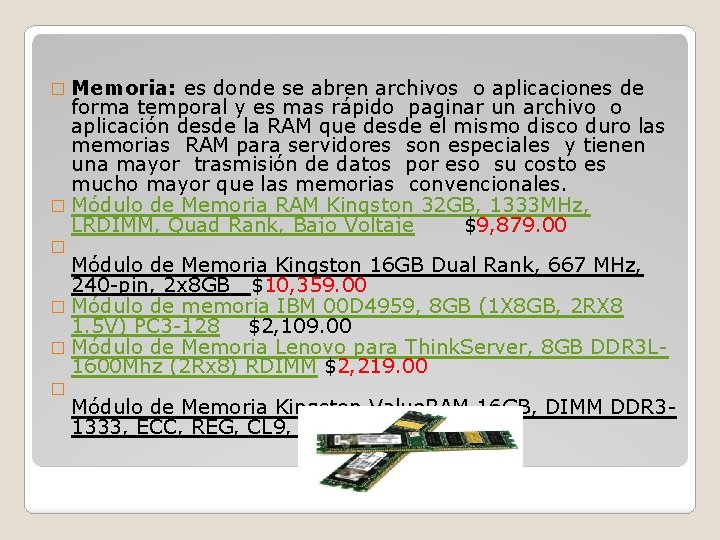

� Memoria: es donde se abren archivos o aplicaciones de forma temporal y es mas rápido paginar un archivo o aplicación desde la RAM que desde el mismo disco duro las memorias RAM para servidores son especiales y tienen una mayor trasmisión de datos por eso su costo es mucho mayor que las memorias convencionales. � Módulo de Memoria RAM Kingston 32 GB, 1333 MHz, LRDIMM, Quad Rank, Bajo Voltaje $9, 879. 00 � Módulo de Memoria Kingston 16 GB Dual Rank, 667 MHz, 240 -pin, 2 x 8 GB $10, 359. 00 � Módulo de memoria IBM 00 D 4959, 8 GB (1 X 8 GB, 2 RX 8 1. 5 V) PC 3 -128 $2, 109. 00 � Módulo de Memoria Lenovo para Think. Server, 8 GB DDR 3 L 1600 Mhz (2 Rx 8) RDIMM $2, 219. 00 � Módulo de Memoria Kingston Value. RAM 16 GB, DIMM DDR 31333, ECC, REG, CL 9, DR X 4 $2, 889. 00

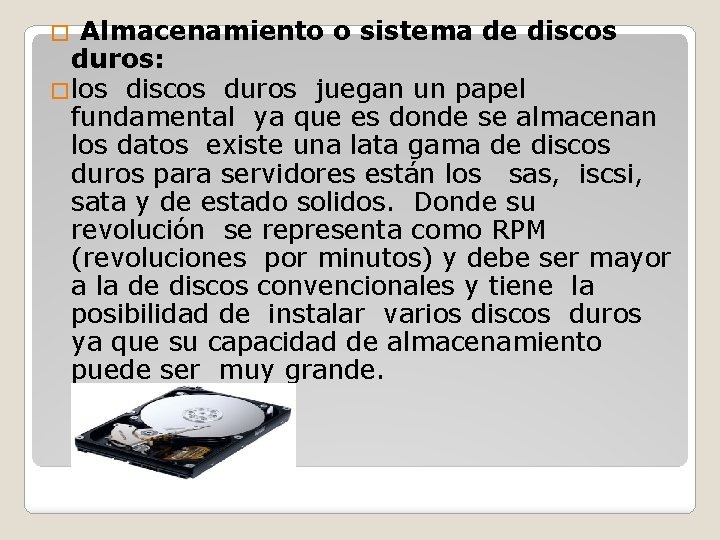

� Almacenamiento o sistema de discos duros: �los discos duros juegan un papel fundamental ya que es donde se almacenan los datos existe una lata gama de discos duros para servidores están los sas, iscsi, sata y de estado solidos. Donde su revolución se representa como RPM (revoluciones por minutos) y debe ser mayor a la de discos convencionales y tiene la posibilidad de instalar varios discos duros ya que su capacidad de almacenamiento puede ser muy grande.

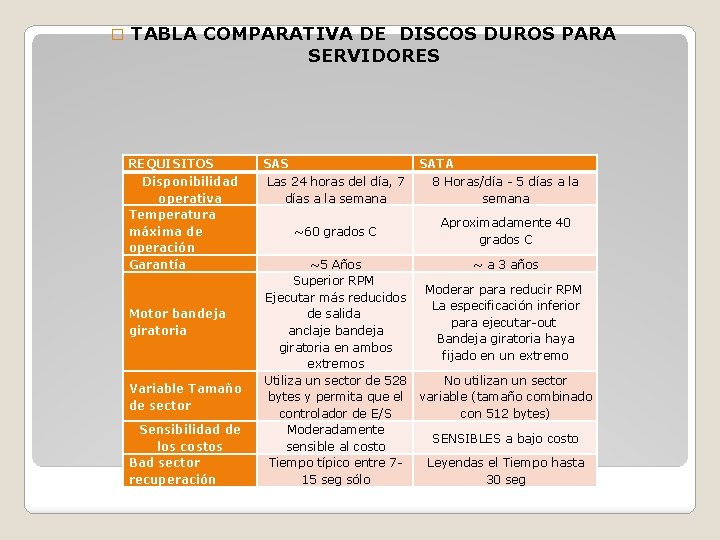

� TABLA COMPARATIVA DE DISCOS DUROS PARA SERVIDORES REQUISITOS Disponibilidad operativa Temperatura máxima de operación Garantía Motor bandeja giratoria Variable Tamaño de sector Sensibilidad de los costos Bad sector recuperación SAS SATA. Las 24 horas del día, 7 8 Horas/día - 5 días a la semana ~60 grados C Aproximadamente 40 grados C ~5 Años ~ a 3 años Superior RPM Moderar para reducir RPM Ejecutar más reducidos La especificación inferior de salida para ejecutar-out anclaje bandeja Bandeja giratoria haya giratoria en ambos fijado en un extremos Utiliza un sector de 528 No utilizan un sector bytes y permita que el variable (tamaño combinado controlador de E/S con 512 bytes) Moderadamente SENSIBLES a bajo costo sensible al costo Tiempo típico entre 7 Leyendas el Tiempo hasta 15 seg sólo 30 seg

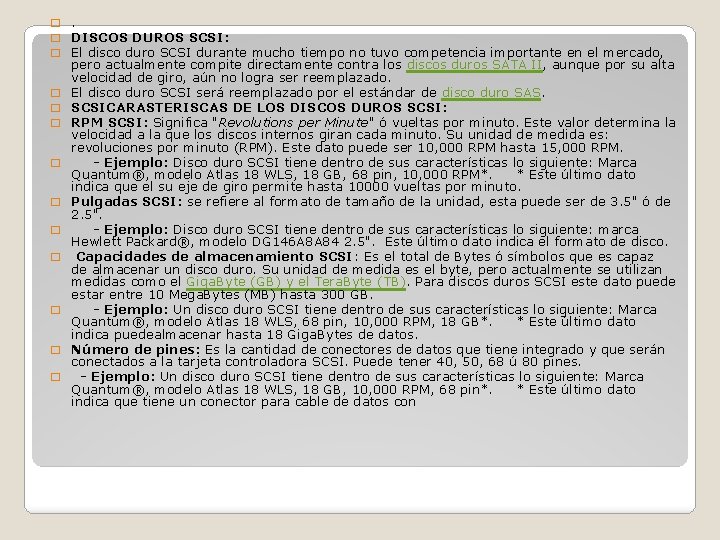

�. � DISCOS DUROS SCSI: � El disco duro SCSI durante mucho tiempo no tuvo competencia importante en el mercado, � � � � � pero actualmente compite directamente contra los discos duros SATA II, aunque por su alta velocidad de giro, aún no logra ser reemplazado. El disco duro SCSI será reemplazado por el estándar de disco duro SAS. SCSICARASTERISCAS DE LOS DISCOS DUROS SCSI: RPM SCSI: Significa "Revolutions per Minute" ó vueltas por minuto. Este valor determina la velocidad a la que los discos internos giran cada minuto. Su unidad de medida es: revoluciones por minuto (RPM). Este dato puede ser 10, 000 RPM hasta 15, 000 RPM. - Ejemplo: Disco duro SCSI tiene dentro de sus características lo siguiente: Marca Quantum®, modelo Atlas 18 WLS, 18 GB, 68 pin, 10, 000 RPM*. * Este último dato indica que el su eje de giro permite hasta 10000 vueltas por minuto. Pulgadas SCSI: se refiere al formato de tamaño de la unidad, esta puede ser de 3. 5" ó de 2. 5". - Ejemplo: Disco duro SCSI tiene dentro de sus características lo siguiente: marca Hewlett Packard®, modelo DG 146 A 8 A 84 2. 5". Este último dato indica el formato de disco. Capacidades de almacenamiento SCSI: Es el total de Bytes ó símbolos que es capaz de almacenar un disco duro. Su unidad de medida es el byte, pero actualmente se utilizan medidas como el Giga. Byte (GB) y el Tera. Byte (TB). Para discos duros SCSI este dato puede estar entre 10 Mega. Bytes (MB) hasta 300 GB. - Ejemplo: Un disco duro SCSI tiene dentro de sus características lo siguiente: Marca Quantum®, modelo Atlas 18 WLS, 68 pin, 10, 000 RPM, 18 GB*. * Este último dato indica puedealmacenar hasta 18 Giga. Bytes de datos. Número de pines: Es la cantidad de conectores de datos que tiene integrado y que serán conectados a la tarjeta controladora SCSI. Puede tener 40, 50, 68 ú 80 pines. - Ejemplo: Un disco duro SCSI tiene dentro de sus características lo siguiente: Marca Quantum®, modelo Atlas 18 WLS, 18 GB, 10, 000 RPM, 68 pin*. * Este último dato indica que tiene un conector para cable de datos con

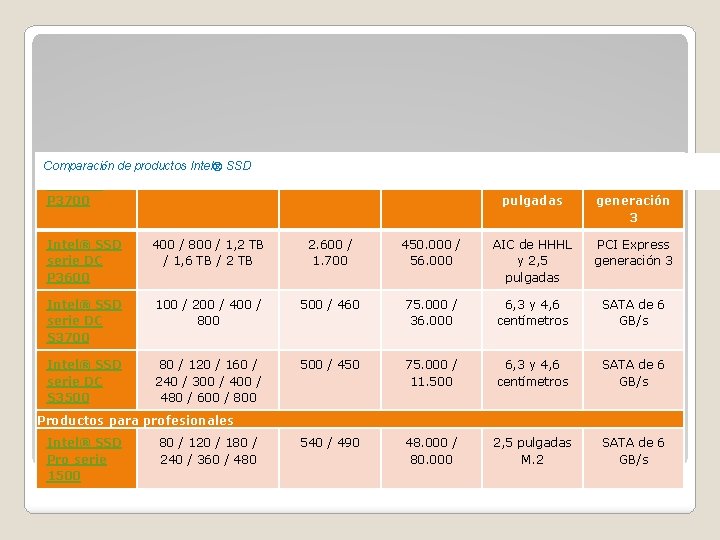

Comparación de productos Intel® SSD 400 / 800 / 1, 6 serie DC TB / 2 TB P 3700 2. 800 / 2. 000 460. 000 / 175. 000 AIC de HHHL y 2, 5 pulgadas PCI Express* generación 3 Intel® SSD serie DC P 3600 400 / 800 / 1, 2 TB / 1, 6 TB / 2 TB 2. 600 / 1. 700 450. 000 / 56. 000 AIC de HHHL y 2, 5 pulgadas PCI Express generación 3 Intel® SSD serie DC S 3700 100 / 200 / 400 / 800 500 / 460 75. 000 / 36. 000 6, 3 y 4, 6 centímetros SATA de 6 GB/s Intel® SSD serie DC S 3500 80 / 120 / 160 / 240 / 300 / 480 / 600 / 800 500 / 450 75. 000 / 11. 500 6, 3 y 4, 6 centímetros SATA de 6 GB/s 540 / 490 48. 000 / 80. 000 2, 5 pulgadas M. 2 SATA de 6 GB/s Productos para profesionales Intel® SSD Pro serie 1500 80 / 120 / 180 / 240 / 360 / 480

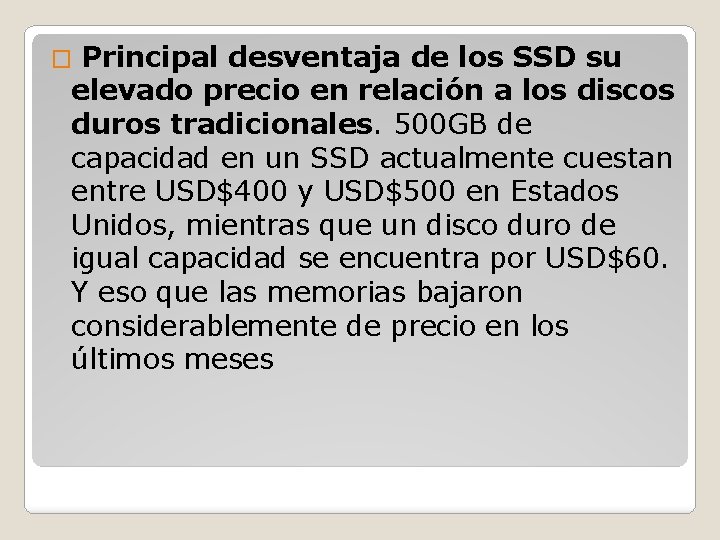

� Principal desventaja de los SSD su elevado precio en relación a los discos duros tradicionales. 500 GB de capacidad en un SSD actualmente cuestan entre USD$400 y USD$500 en Estados Unidos, mientras que un disco duro de igual capacidad se encuentra por USD$60. Y eso que las memorias bajaron considerablemente de precio en los últimos meses

�Tarjetas controladoras: � son tarjetas que se utilizan para el diferente hardware como: discos duros, tarjetas de red, video y otros dispositivos donde a travez de controladores dar el funcionamiento ideal para que los servidores funcionen en un 100%

�RAID: es un administrador o controlador de diferentes discos duros de gran tamaño y se debe manejar una tarjeta controladora RAID para manejar las escrituras de todos los discos duros.

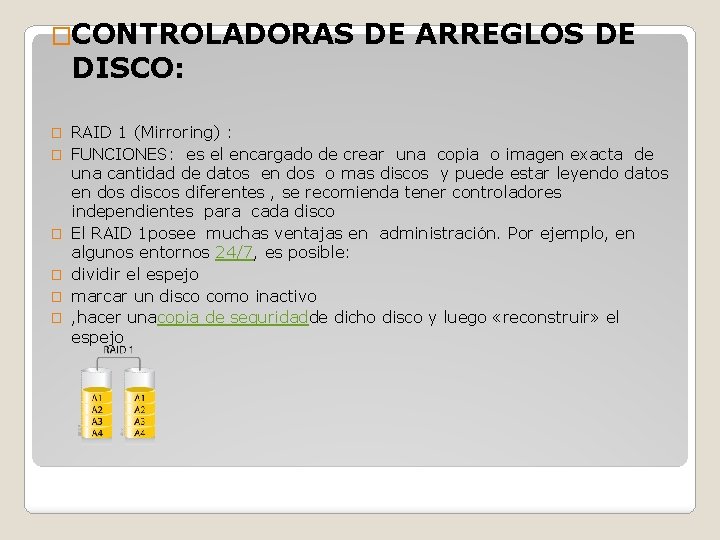

�CONTROLADORAS DE ARREGLOS DE DISCO: � � � RAID 1 (Mirroring) : FUNCIONES: es el encargado de crear una copia o imagen exacta de una cantidad de datos en dos o mas discos y puede estar leyendo datos en dos discos diferentes , se recomienda tener controladores independientes para cada disco El RAID 1 posee muchas ventajas en administración. Por ejemplo, en algunos entornos 24/7, es posible: dividir el espejo marcar un disco como inactivo , hacer unacopia de seguridadde dicho disco y luego «reconstruir» el espejo

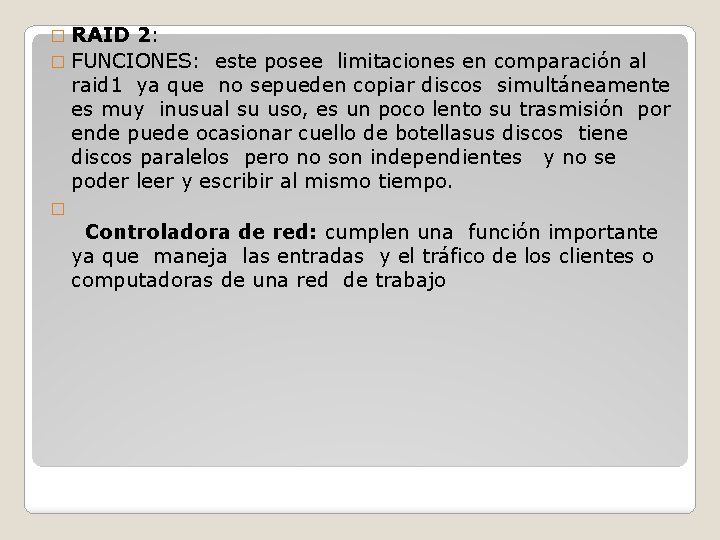

� RAID 2: � FUNCIONES: este posee limitaciones en comparación al raid 1 ya que no sepueden copiar discos simultáneamente es muy inusual su uso, es un poco lento su trasmisión por ende puede ocasionar cuello de botellasus discos tiene discos paralelos pero no son independientes y no se poder leer y escribir al mismo tiempo. � Controladora de red: cumplen una función importante ya que maneja las entradas y el tráfico de los clientes o computadoras de una red de trabajo

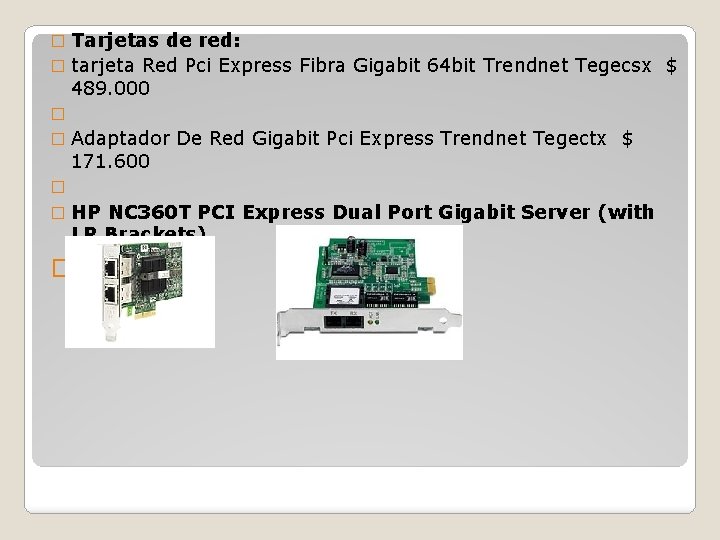

Tarjetas de red: � tarjeta Red Pci Express Fibra Gigabit 64 bit Trendnet Tegecsx $ 489. 000 � � Adaptador De Red Gigabit Pci Express Trendnet Tegectx $ 171. 600 � � HP NC 360 T PCI Express Dual Port Gigabit Server (with LP Brackets) � �

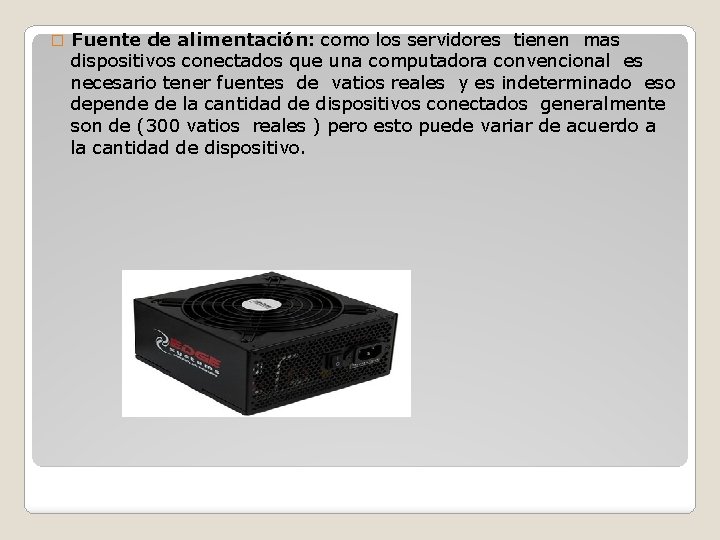

� Fuente de alimentación: como los servidores tienen mas dispositivos conectados que una computadora convencional es necesario tener fuentes de vatios reales y es indeterminado eso depende de la cantidad de dispositivos conectados generalmente son de (300 vatios reales ) pero esto puede variar de acuerdo a la cantidad de dispositivo.

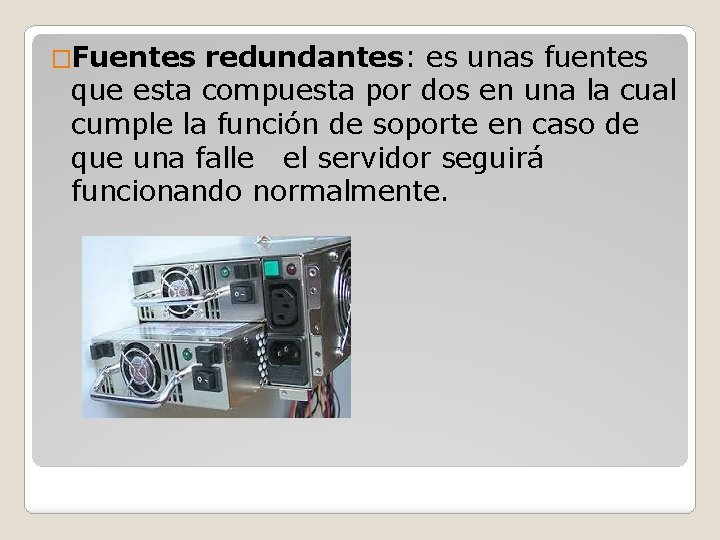

�Fuentes redundantes: es unas fuentes que esta compuesta por dos en una la cual cumple la función de soporte en caso de que una falle el servidor seguirá funcionando normalmente.

�Chasis o cajones: � En el siguiente paso se debe considerar qué opciones de factor de forma son indicadas para sus necesidades: torre, rack o blade.
