Componentes Esenciales Valor Excepcional Que valor se obtiene

Componentes Esenciales Valor Excepcional

Que valor se obtiene utilizando componentes de Rockwell Automation? • Comisionamiento mas Rapido – Reduccion de Cableado – Conectividad simplificada • Reduccion del Tiempo de Diseno • Reduccion de Inventario • Arranque mas rapido – Facilidad para diagnosticar fallas • Reduccion de requerimientos de Espacio – Reduccion de Espacio de Panel – Menos componentes adicionales • Reduccion de Riesgo – Menos componentes, menos conexiones, etc. • Ofrecimiento de un sistema total con un costo muy bajo de mantenimiento

Linea de Botoneria 800 F • RA se complace en introducir su nueva linea de botoneria de 22. 5 mm • Boletin 800 F tiene menos componentes que el boletin 800 E lo cual significa menos inventario ! • Operadores de Metal y Plastico • Ofrece el ensamble de unidades mas facil y rapido del mercado !!

Linea de Botoneria 800 F • Caracteristicas similares al boletin 800 E: – Detencion positiva para confirmar conmutacion segura. – Collarin rotatorio patentado que ofrece ahorros en costo y tiempo de instalacion. • Mas estas caracteristicas adicionales: – Bloques de contacto tipo mordaza. – Bloques de contactos para bajo voltaje Quad. CONECT. – Pulsadores para Paro de emergencia Iluminados. – Marcacion de leyenda por laser en tapas y difusores. – Nueva apariencia esteticamente agradable.

Flexibilidad del Producto Operador Plastico o Metalico Base Plastica o Metalica tiene el mismo diseno Bloques de contactos y/o Modulos con LED Integrado

Soluciones especificas de Aplicacion Bloques de contactos automonitoreados mejoran la confiabilidad del paro de Emergencia al mismo tiempo que ahorran espacio valioso del panel • • Instalacion correcta del bloque de contacto es critica para asegurar que los contactos N. C. abriran cuando el boton es accionado. Escenarios peligrosos que pueden ocasionar el separo del bloque de contactos del operador: – – – • Ensamble incorrecto del operador de paro de emergencia Dano accidental durante mantenimiento Remocion durante el mantenimiento sin volver a instalar Si el block es instalado incorrectamente o se separa del operador, los contactyos automonitoreados abren y paran el proceso/maquina que esta siendo controlado.

Reles de Proposito General • Que es un rele de interposicion? – "Interposicion" se refiere al hecho de que el rele se interpone entre la Logica (PLC) y el dispositivo de campo. Usted utiliza este tipo de reles para proteger el modulo de E/S y cuando usted necesita conmutar mas de 0. 5 amps. – Allen-Bradley tiene la mayor oferta del mercado!!

700 -A Modulos “Plug & Play” • Modulos montados en Base Socket – Para usarlos con relevadores 700 -HA, HB, -HC, -HP • Debemos usar Sockets Especificos • Modulos Supresores – Tipo RC, Diodo, Varistor. • Modulos Temporizadores – On-Delay, One Shot (12 -24 V AC/DC) Rele: HP Socket P/N: 700 -HN 123 HC 700 -HN 104 HB 700 -HN 153

Rele 700 -HL contactos en Oro Plateado La linea 700 -HL se expande…. . It starts with a • Contactos en oro hermeticamente philosophy sellados – Ideal con modulos de salida A-B 1734, 1746, 1756, 1764, 1771 y 1772 – Conmutacion confiable (8 V, 2. 5 m. A) – Para uso en conexiones a nivel de logica TTL • Como ordenar – Solamente agregando una “X” al final del numero de parte del conjunto ensamblado o del rele de reemplazo

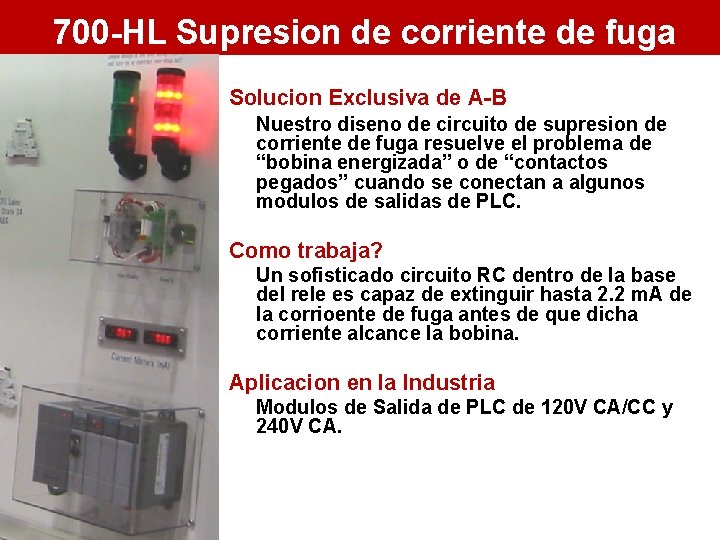

700 -HL Supresion de corriente de fuga Solucion Exclusiva de A-B Nuestro diseno de circuito de supresion de corriente de fuga resuelve el problema de “bobina energizada” o de “contactos pegados” cuando se conectan a algunos modulos de salidas de PLC. Como trabaja? Un sofisticado circuito RC dentro de la base del rele es capaz de extinguir hasta 2. 2 m. A de la corrioente de fuga antes de que dicha corriente alcance la bobina. Aplicacion en la Industria Modulos de Salida de PLC de 120 V CA/CC y 240 V CA.

700 -HL con Terminales tipo Mordaza • Tecnologia tipo mordaza – Reduce mano de obra significativamente – Usa los mismos puentes de conexion de 20 vias – Calibre de cable: 0. 20 mm 2 … 2. 5 mm 2 (#24…#14 AWG) • Tan facil como 1 -2 -3 – Inserte destornillador en la apertura cuadrada – Inserte cable (#24. . 14 AWG) – Remueva el cable • Certificaciones – c. ULus, c. URus, ABS, RINA, CE

Reles tipo Bornera (TBR) Caracteristicas y Beneficios clave Ahorro en Mano de Obra - hasta 53% usando puentes de 20 -vias (reduce el costo y tiempo del proyecto) Puenteando comunes Bobina: Puenteando Contactos Salida: Puenteando Distribucion Energia Ahorro Total Mano de Obra: 2 Modulos 20 Modulos 5 Conect. 4 Conect. 10 Conect. 19 -8 =42% 59 Conect. 40 Conect. 118 Conect. 217 -116=53% Nota: Mano de Obra considera cortado, pelado e insercion de cable

Reles tipo Bornera (TBR) Tarjeta E/S Tarjeta de E/S C 1 2 2 2 entradas de Control (N. A. ) Puente 20 -vias 2 de 19 Conexiones reducidas 1 de 19 Conexiones Reducidas 2 Reles Prop. Gral. 2 dispositivos de campo 5 de 19 Conexiones Reducidas Borneras (Distribucion de Potencia) - + 2 Reles conventionales 4 Borneras 19 Terminaciones de alambrado a campo 2 Reles 700 -HL 2 Borneras 11 Terminaciones de alambrado a campo Reduccion de alambrado a campo Borneras y Espacio de Panel A 2 (Comun) Puente 20 -Vias 8 de 19 Conexiones 42% Reducc. Mano de Obra + 50% TB Reduccion de Costo

Tecnologia de Punta Introduce Nuevas borneras IEC 1492 - J K L Tecnologias de Terminacion Tornillo Desplazamiento de Aislamiento Mordaza o tipo resorte

Seleccion de Tecnologia • 1492 - J Borneras tipo tornillo • • Metodo de Terminacion establecido en el tiempo Terminaciones multiples por borne – hasta 4 Mejor metodo de inspeccion visual de la terminacion del cable Tipicamente requiere de menor espacio de panel • 1492 - K Borneras de Desplazamiento de aislamiento • El mas rapido metodo de terminacion • No requiere pelar el cable –Trabaja con cable solido o multifilar • No disponible para calibres grandes– solo 1 cable por terminal • 1492 - L Borneras tipo mordaza • Tipicamente 30 -50% mas rapidas de cablear que el tipo tornillo • Buenas para aplicaciones con vibracion-tension de resorte constante • Solo 1 cable por terminal

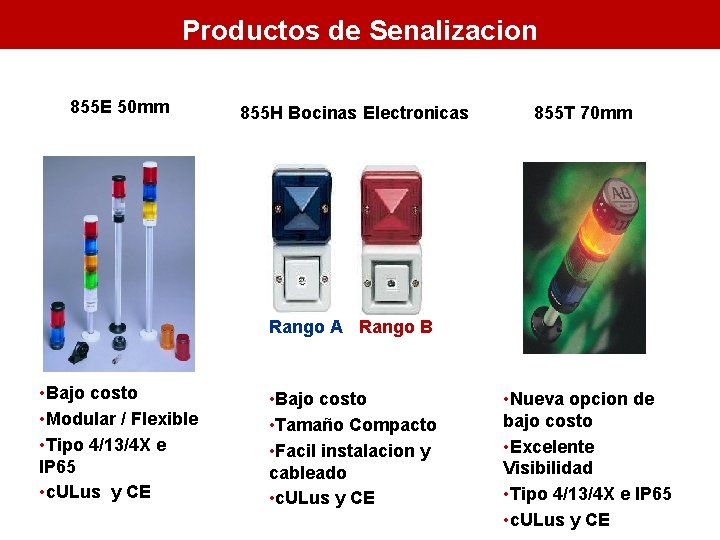

Productos de Senalizacion 855 E 50 mm 855 H Bocinas Electronicas 855 T 70 mm Rango A Rango B • Bajo costo • Modular / Flexible • Tipo 4/13/4 X e IP 65 • c. ULus y CE • Bajo costo • Tamaño Compacto • Facil instalacion y cableado • c. ULus y CE • Nueva opcion de bajo costo • Excelente Visibilidad • Tipo 4/13/4 X e IP 65 • c. ULus y CE

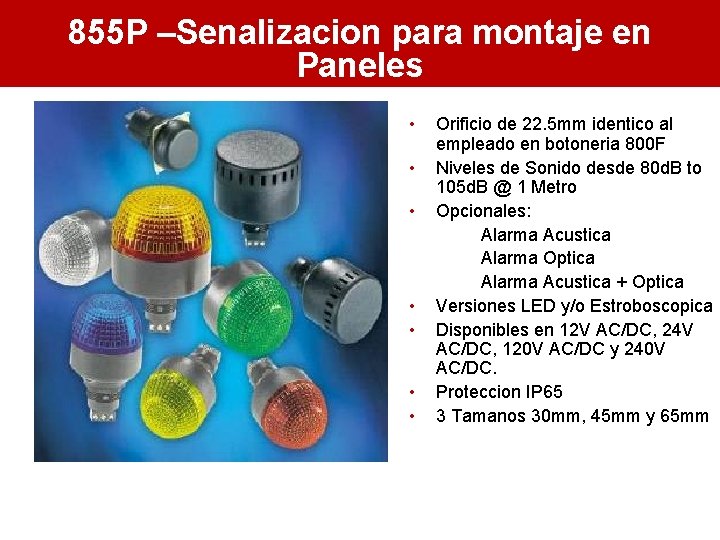

855 P –Senalizacion para montaje en Paneles • • Orificio de 22. 5 mm identico al empleado en botoneria 800 F Niveles de Sonido desde 80 d. B to 105 d. B @ 1 Metro Opcionales: Alarma Acustica Alarma Optica Alarma Acustica + Optica Versiones LED y/o Estroboscopica Disponibles en 12 V AC/DC, 24 V AC/DC, 120 V AC/DC y 240 V AC/DC. Proteccion IP 65 3 Tamanos 30 mm, 45 mm y 65 mm

Integracion de Control y Proteccion de Motores

Contactor – Overview Familia de Contactores 100 -D 100 -G 100 -C 100 -D 630/860 A 100 -M AC-3 (A) 5 9 12 72 85 420 550 860 1200

Contactores 100 -D Family Shot

Vista General de contactores 100 -D Tamano 4 100 -D 95 100 -D 110 100 -D 140 100 -D 180 Convencional 100 -D 95 100 -D 110 100 -D 140 100 -D 180 Electronica c/ Interfase“EI” Tamano 5 Tamano 6 100 -D 210 100 -D 250 100 -D 300 100 -D 420 100 -D 630 100 -D 860 Electronica c/ Interfase“EI”

Diseño de la Bobina Electronica Placa Base del Contactor • Bobina elecronica Circuito ASIC (Application Specific Integrated Circuit) Terminales Bobina • Amplio Rango de voltaje I. e. 208 -277 V 50/60 Hz Terminal de Interfase a PLC • Entrada 24 V CC Devanado de Bobina • Ensamble enchufable Tarjeta Bobina Eletctronica • Ensamble enchufable

Diagrama de Bloques de la Bobina Electronica A 1 A 2 EMV Filtro ~ ~ = Rectificador Bobina (+) B 1 24 VCC B 2 (-) ASIC Transistor Interfase RSensor

Beneficios de Bobinas Electronicas • Muy Bajo Consumo • Amplio rango de voltaje – I. e. , 208. . 277 VCA 50/60 Hz – 75% Reduccion de energia • “Ride-thru” de baja potencia – 200 ms @ 50% alimentacion de la bobina (SEMI) • • Interfase a PLC “EI” Integrada Proteccion Integrada de Bobina Supresion de Transitorios Sistema de Magneto libre de ruido- CC Funcional • Cumple estandares 100% EMC

Comparacion de consumo de Bobina Levantamiento Retencion Pick-up Hold-in [VA] 5000 4500 360 4000 320 3500 280 3000 240 2500 2000 160 1500 80 1000 40 500 20 0 0 110 A 180 A 420 A Electronica 630 A Tradicional 860 A

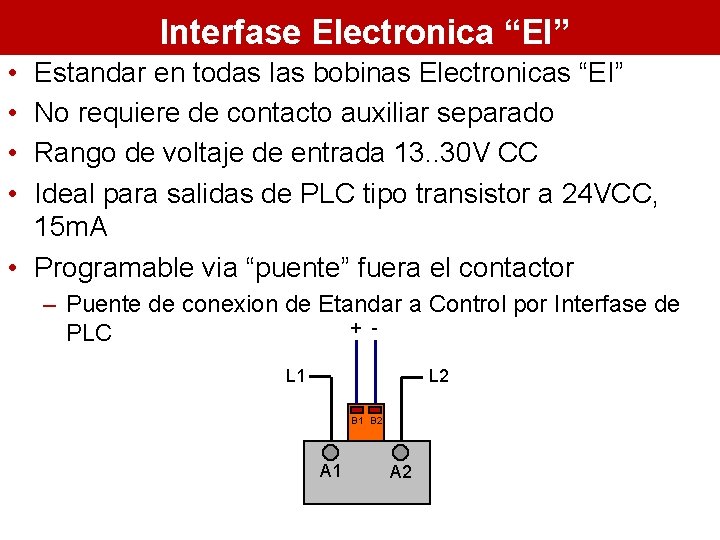

Interfase Electronica “EI” • • Estandar en todas las bobinas Electronicas “EI” No requiere de contacto auxiliar separado Rango de voltaje de entrada 13. . 30 V CC Ideal para salidas de PLC tipo transistor a 24 VCC, 15 m. A • Programable via “puente” fuera el contactor – Puente de conexion de Etandar a Control por Interfase de + PLC L 1 L 2 B 1 B 2 A 1 A 2

Enclavamiento Multi-Marco • Enclavamiento 100 -C/100 -D – Nuevo diseño – Mecanico o Dual • Potencial para enclavar contactores de tamaño 100 -C 09 hasta 100 -D 860. • Ahorros de costo y espacio en panel en ensambles Y-D y otros que requieran enclavamiento.

Sistema de montaje MCS • Montaje en Bus de Barras – Modulos de montaje estandard – Modulos de montaje ISO • Montaje en riel DIN o Montaje por tornillo – Mismo modulo ofrece montaje ya sea en riel DIN o tornillos.

Sistema de Montaje MCS • Linea de producto Expandida – Montaje en Bus o Panel – Modulos de 45 mm de ancho – Modulos arrancadores de 3 componentes – Enchufes de control – Adaptadores de montaje Universal – Tamaños adicionales de Bus de barras para corrientes mayores • 5 y 10 mm de ancho • 12, 15, 20, 25 y 30 mm de alto • 800 mm, 1. 6 m y 2. 4 m de largo

Modulos Iso™ proveen caracteristicas de CCM’s Circuito Principal Enchufable Conexion Enchufable Arrancador precableado en la placa adaptadora Base de montaje se coloca en las barras del Bus

Sistema de Montaje MCS • Opciones multiples para suministro electrico del Bus de Barras – Terminales Individuales – Modulos de suministro – Interruptores Circuit Breakers

Sistema de Montaje MCS Software MCS Star • Software de seleccion de producto y planeacion – Herramienta Grafica de diseño que exporta a paquetes CAD • Habilidad para crear ensambles conforme a estandares – ensambles tipo IEC probados de acuerdo a IEC 60439 – ensambles listados UL de acuerdo a UL 508 A • Se ofrece sin costo en el Software RAISE

Gracias!!!
