Case • Es la caja o contenedor donde se alojan los componentes internos de la PC. • Es íntegramente metálico con un frente plástico. • Las hay de diferentes formas, tamaños, estilos y colores ( Slim y los Tower ) • Lo más importante en la elección del gabinete es la cantidad de zócalos que ofrece para la instalación de dispositivos. www. ingsistemaseliaschoez. wordpress. com

www. ingsistemaseliaschoez. wordpress. com

Tipos Case La clasificación se hace normalmente por su tamaño dependiendo de la placa que soportan, los mas usuales son: Caja Sobremesa: Usada en formato horizontal y que resulta en algunos casos cómoda para ubicar el monitor encima, validad para cualquier tipo de placa. Caja torre: Usada en formato vertical, permite una buena ventilación, admite placa de todos los tipos. www. ingsistemaseliaschoez. wordpress. com

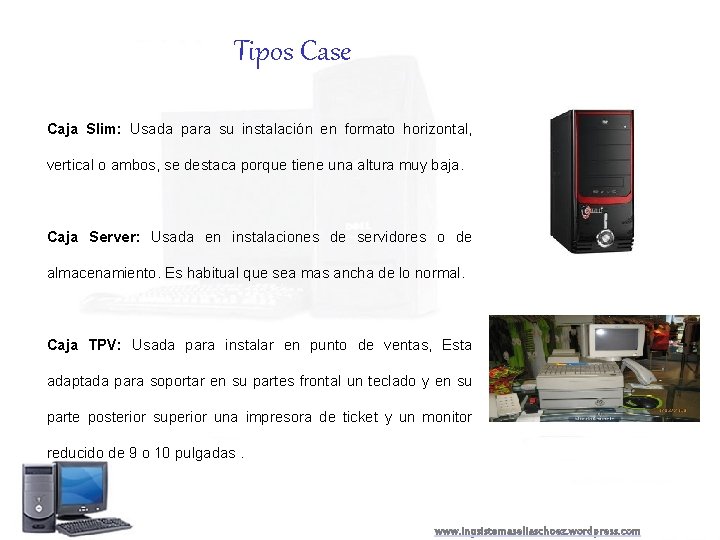

Tipos Case Caja Slim: Usada para su instalación en formato horizontal, vertical o ambos, se destaca porque tiene una altura muy baja. Caja Server: Usada en instalaciones de servidores o de almacenamiento. Es habitual que sea mas ancha de lo normal. Caja TPV: Usada para instalar en punto de ventas, Esta adaptada para soportar en su partes frontal un teclado y en su parte posterior superior una impresora de ticket y un monitor reducido de 9 o 10 pulgadas. www. ingsistemaseliaschoez. wordpress. com

Partes del Case Marco: La placa principal y todos los objetos dentro y fuera son sujetados al marco. Paneles Cobertores: Estos paneles se sujetan al marco para encerrar todas las partes de la PC. Conectores de los LEDs y botones. Plantillas de I/O: plantilla de metal en la parte trasera del gabinete que proporciona orificios de acceso a los conectores periféricos de la placa madre. Ventilador : Los gabinetes modernos proporcionan un ventilador secundario en el frente de la unidad para que ingrese aire a la unidad y circule sobre los circuitos y dispositivos en el sistema. El ventilador se conecta a la placa principal para recibir energía. www. ingsistemaseliaschoez. wordpress. com

Componentes del Computador e identificación de los mismos www. ingsistemaseliaschoez. wordpress. com

Fuente de Alimentación • Es una caja grande metálica situada en la parte trasera del CASE. • Contiene una placa encargada de suministrar Tensión Eléctrica a la Tarjeta madre y los dispositivos instalados en el Ordenador. • Su función consiste en adaptar la Tensión eléctrica de la línea domiciliaria (220 volt) a las Tensiones electricidad que necesita la PC para trabajar correctamente. www. ingsistemaseliaschoez. wordpress. com

Fuente de alimentación Es importante que la Fuente se instale en primer lugar, ya que por su tamaño puede llegar a dañar la Tarjeta Madre u otro componente que se encuentre instalado con anterioridad. Es muy importante verificar la correcta conexión de los cuatro cables que van al switch de Power. www. ingsistemaseliaschoez. wordpress. com

Conjunto de tapas metálicas ciegas, para los SLOT no utilizados. Es necesario cortar estas tapas ( vienen con un troquel ) para que luego puedan utilizar sus sitio las tapas metálicas ciegas o las propias de las Interfases de Expansión ( controladoras diversas ). www. ingsistemaseliaschoez. wordpress. com

www. ingsistemaseliaschoez. wordpress. com

Tapas de Plástico ciegas, para el frente de las BAHÍAS no utilizadas ( de 3½ y CD-ROm). www. ingsistemaseliaschoez. wordpress. com

Tipos de Fuente de Alimentación Existen dos tipos de fuentes , el AT, ATX. AT: • Tiene la alimentación de la placa base dividida en dos conectores (p 8 y p 9). • Entradas: 100 -240 v • Salidas: salida 1: 5 v, salida 2: 12 v, salida 3: -12 v, salida 4: -5 v, además para conexiones floppy y para dispositivos IDE. www. ingsistemaseliaschoez. wordpress. com

AT ATX AT tiene dos conectores de energía en la placa madre de 6 pines, P 8/P 9 (12 pines) Los cables negros de P 8 y P 9 deberán estar en medio de los Conectores. ATX utiliza un único conector de energía de 20 pines P 1 www. ingsistemaseliaschoez. wordpress. com

www. ingsistemaseliaschoez. wordpress. com

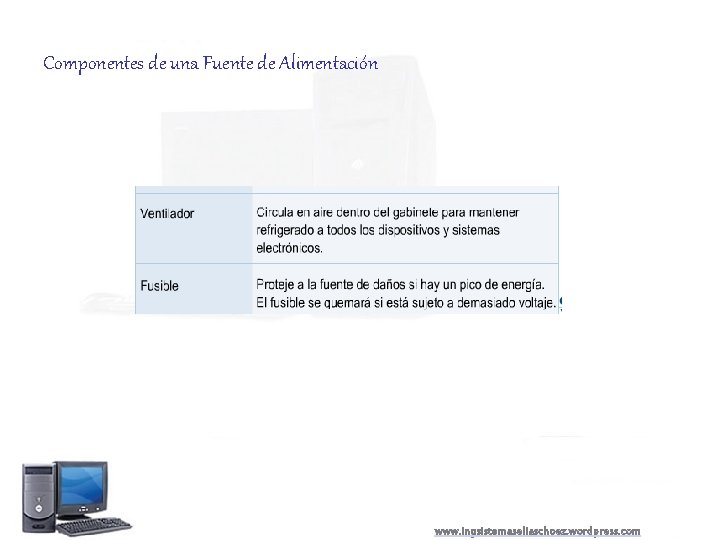

Componentes de una Fuente de Alimentación www. ingsistemaseliaschoez. wordpress. com

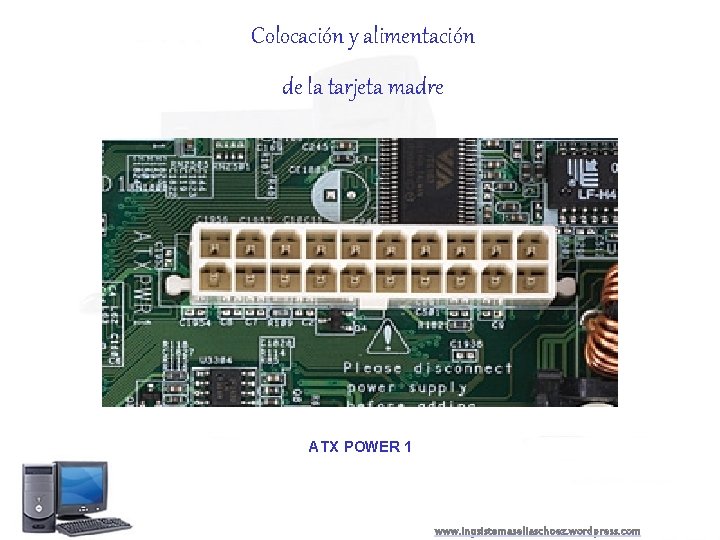

Colocación y alimentación de la tarjeta madre Alimentación de la Motherboard con los conectores "Molex“ denominados P 8 y P 9 , provenientes de la fuente de alimentación. DISIPADOR SWITCH (ON / OFF) SWITCH SELECTOR TIPO DE CONECTOR www. ingsistemaseliaschoez. wordpress. com

Colocación y alimentación de la tarjeta madre ATX POWER 1 www. ingsistemaseliaschoez. wordpress. com

Preparación del Case Instalación de la Fuente y su conexión al SWITCH de Power: Para instalar una fuente de alimentación atx, necesitaremos un destornillador de punta estrella Empezaremos por ubicar la fuente de poder en su sitio, asegurando que los agujeros de los tornillos, coinciden exactamente con los de la caja, una vez hecho esto, procederemos a atornillar la fuente. Conectaremos la alimentación a la tarjeta madre con el conector anteriormente nombrado y realizaremos la misma tarea con el resto de los dispositivos instalados. Un punto a comentar es que hay una sola manera posible para realizar la conexión a el resto de los dispositivos, sobre todo NUNCA forzar un dispositivo. Consejos Cuidado con tocar el interruptor selector de voltaje Es conveniente revisar el estado del disipador o ventilador de la fuente www. ingsistemaseliaschoez. wordpress. com

www. ingsistemaseliaschoez. wordpress. com

DISCO DURO www. ingsistemaseliaschoez. wordpress. com

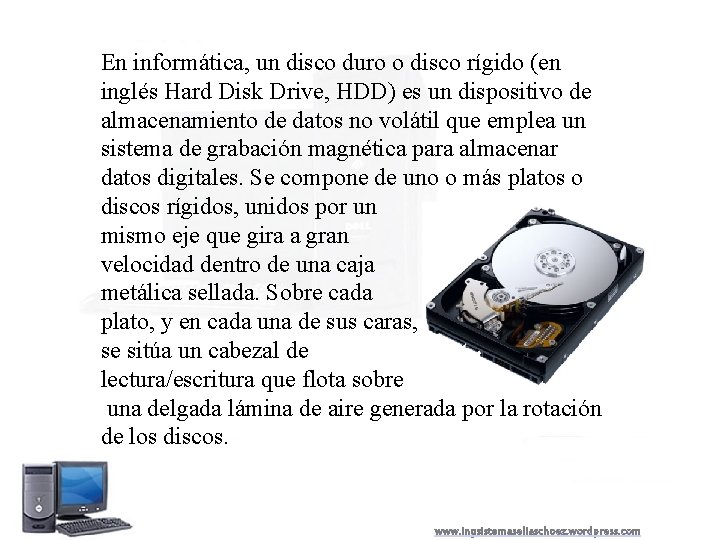

En informática, un disco duro o disco rígido (en inglés Hard Disk Drive, HDD) es un dispositivo de almacenamiento de datos no volátil que emplea un sistema de grabación magnética para almacenar datos digitales. Se compone de uno o más platos o discos rígidos, unidos por un mismo eje que gira a gran velocidad dentro de una caja metálica sellada. Sobre cada plato, y en cada una de sus caras, se sitúa un cabezal de lectura/escritura que flota sobre una delgada lámina de aire generada por la rotación de los discos. www. ingsistemaseliaschoez. wordpress. com

El primer disco duro fue inventado por IBM en 1956. A lo largo de los años, los discos duros han disminuido su precio al mismo tiempo que han multiplicado su capacidad, siendo la principal opción de almacenamiento secundario para PC desde su aparición en los años 1960. 1 Los discos duros han mantenido su posición dominante gracias a los constantes incrementos en la densidad de grabación, que se ha mantenido a la par de las necesidades de almacenamiento secundario. 1 www. ingsistemaseliaschoez. wordpress. com

MEMORIA RAM www. ingsistemaseliaschoez. wordpress. com

La memoria de acceso aleatorio (en inglés: random-access memory) se utiliza como memoria de trabajo para el sistema operativo, los programas y la mayoría del software. Es allí donde se cargan todas las instrucciones que ejecutan el procesador y otras unidades de cómputo. Se denominan «de acceso aleatorio» porque se puede leer o escribir en una posición de memoria con un tiempo de espera igual para cualquier posición, no siendo necesario seguir un orden para acceder a la información de la manera más rápida posible. Durante el encendido del computador, la rutina POST verifica que los módulos de memoria RAM estén conectados de manera correcta. En el caso que no existan o no se detecten los módulos, la mayoría de tarjetas madres emiten una serie de pitidos que indican la ausencia de memoria principal. Terminado ese proceso, la memoria BIOS puede realizar un test básico sobre la memoria RAM indicando fallos mayores en la misma. www. ingsistemaseliaschoez. wordpress. com
