¿COMO SE INSTALA UNA CAJA ( O ROSETA DE CABLE UTP ) DE JACK?
En primera instancia contar con materiales elementales : � � � Una caja de roseta Jacks tipo hembra RJ 45 Extremo de cable UTP de 8 hilos libre Pinzas de impacto Destornilladores y taladro

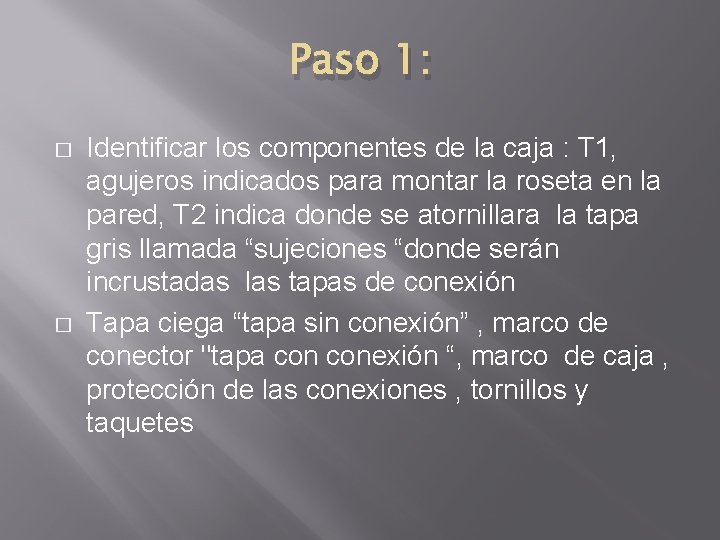

Paso 1: � � Identificar los componentes de la caja : T 1, agujeros indicados para montar la roseta en la pared, T 2 indica donde se atornillara la tapa gris llamada “sujeciones “donde serán incrustadas las tapas de conexión Tapa ciega “tapa sin conexión” , marco de conector "tapa conexión “, marco de caja , protección de las conexiones , tornillos y taquetes
Paso 2: � Teniendo asignado el espacio donde se montara la caja a la pared , se hacen los agujeros necesarios y se atornilla firmemente
Paso 3: � � Pasar el cable detrás de la caja para su protección Realizar las conexiones del jack con la ayuda de las pinzas de impacto Recordar el pelado del cable como se hizo anteriormente en el ponchado Al realizar esta operación deben respetarse las normas T 568 A o T 568 B, la que corresponda de acuerdo a su conexión.
Paso 4: � � Al haber concluido el paso 3, atornillaremos la pieza “sujeciones” Consecutivamente el marco del conector La tapa ciega Finalmente el marco de la caja
