COMO HACER TU PROPIO ROBOT ¡ES MUY FÁCIL!

HERRAMIENTAS - Soldador (Cautín) - Soldadura de estaño - Cortadora diagonal - Pistola de silicona

COMPONENTES PARA EL ROBOT - 2 clips 2 pilas AA 1 soporte de pila AA 1 de perla de madera 1 metro de cable duplex 2 motores de 1, 5 voltios 2 Sub-mini palanca interruptores SPDT

Corta 13 piezas del cable eléctrico de 6 cm. Cada una. En cada punta de las piezas de cable quita 1 cm. Aprox. Del caucho.

� Soldar a cada uno de los componentes una pieza del cable cortado, excepto en las baterías. El cautín lo debes usar como se en la figura. observa

Soldar un cable al soporte de la batería, como se observa en la figura; este cable será la tercera conexión del soporte.

� Con el clip para papel, formamos las antenas de nuestro robot. � Las antenas deben ser soldadas a los interruptores SPDT. Ten en cuenta que debe quedar una para cada lado

En la parte de abajo del soporte para las baterías, con la pistola de silicona pegar los dos interruptores en forma de V

� Pegue cada motor al lado de cada uno de los interruptores, de manera que los ejes toquen el suelo. Si deseas a la punta del eje le puedes pegar unas pequeñas “chaquiras” para que estas te sirvan de ruedas y soporte.

Dobla el clic grande para hacer el diseño donde colocaremos la perla de madera, esta será la rueda base de nuestro robot. En la figura puedes ver como la diseñas.

El diseño anterior con la perla de madera lo debes pegar a la base de las baterías de la siguiente forma:

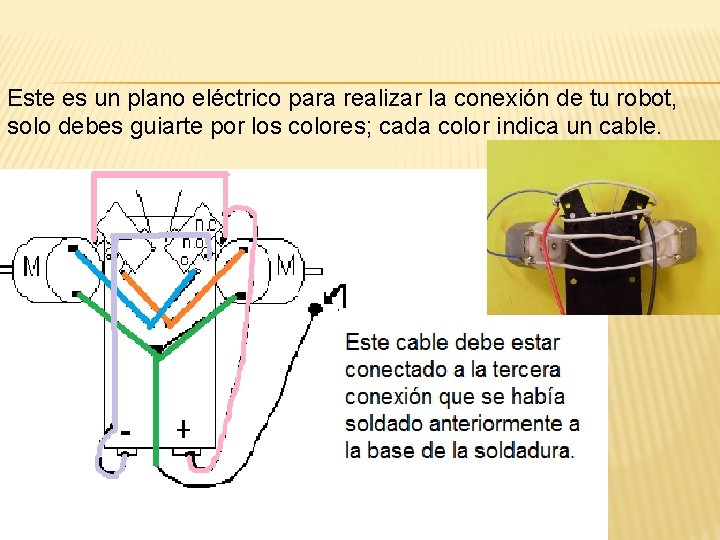

Este es un plano eléctrico para realizar la conexión de tu robot, solo debes guiarte por los colores; cada color indica un cable.

Finalmente solo queda que pongas tu creatividad para decorar tu robot; te recomiendo colocar un pedazo de fomi o cartón en la base del soporte para la batería para que le des mas firmeza y estabilidad.

AHORA A DIVERTIRSE CON TU ROBOT. Tomado de: http: //www. members. tripod. com/robomaniac_2001/id 109. htm Adaptado por: Alejandra M. Arrubla Betancur
