Como dibujar una red de flujo Comenzamos con

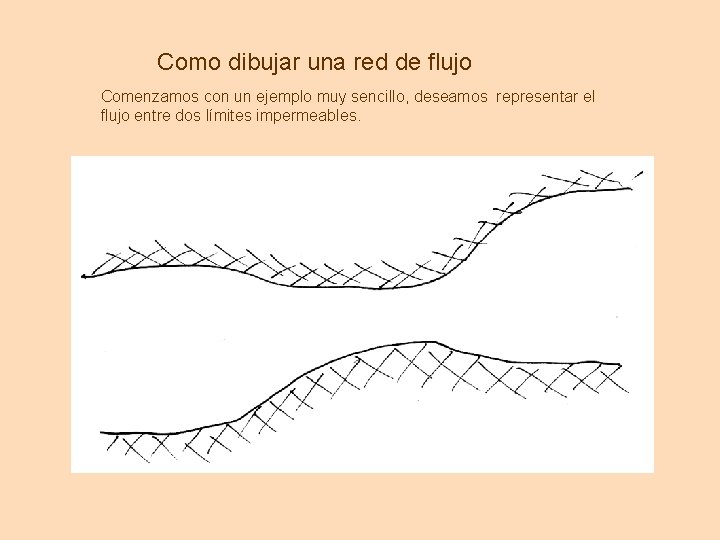

Como dibujar una red de flujo Comenzamos con un ejemplo muy sencillo, deseamos representar el flujo entre dos límites impermeables.

Inicialmente imaginamos el flujo de una partícula por el centro (buscando la equidistancia entre los dos bordes impermeables)

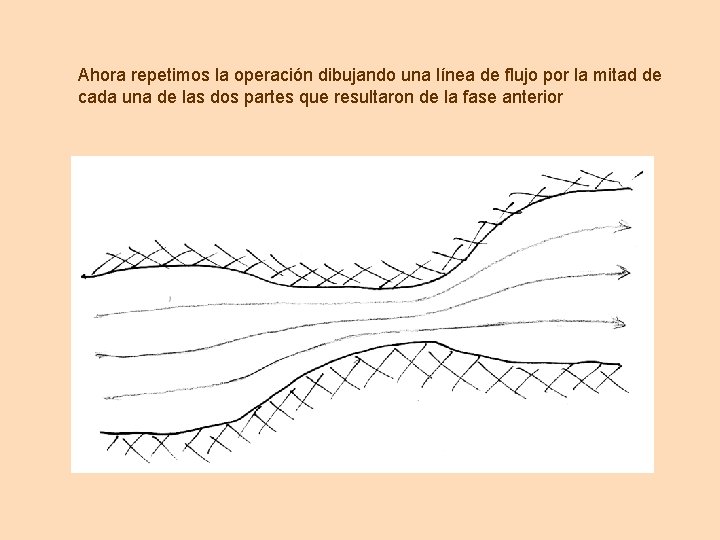

Ahora repetimos la operación dibujando una línea de flujo por la mitad de cada una de las dos partes que resultaron de la fase anterior

Comenzamos a trazar las equipotenciales. Deben ser perpendiculares a las líneas de flujo y también perpendiculares a los bordes impermeables (ya que ellos constituyen también líneas de flujo) Es necesario curvar así la línea para buscar el corte perpendicular. . .

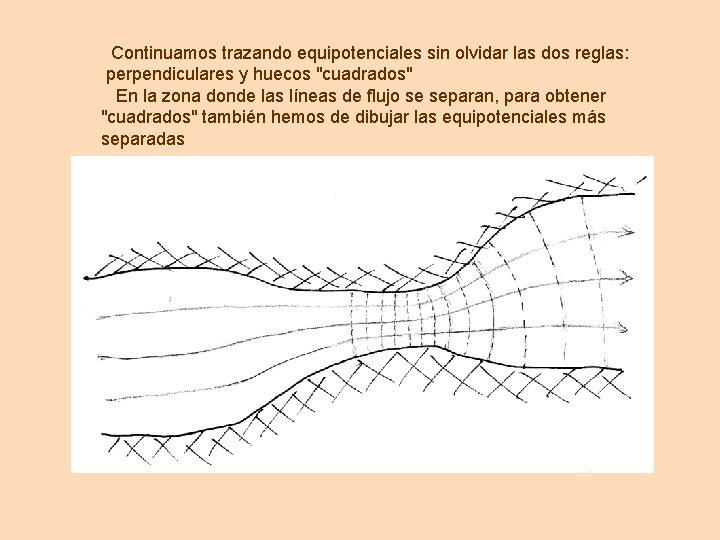

Continuamos trazando equipotenciales sin olvidar las dos reglas: perpendiculares y huecos "cuadrados" En la zona donde las líneas de flujo se separan, para obtener "cuadrados" también hemos de dibujar las equipotenciales más separadas

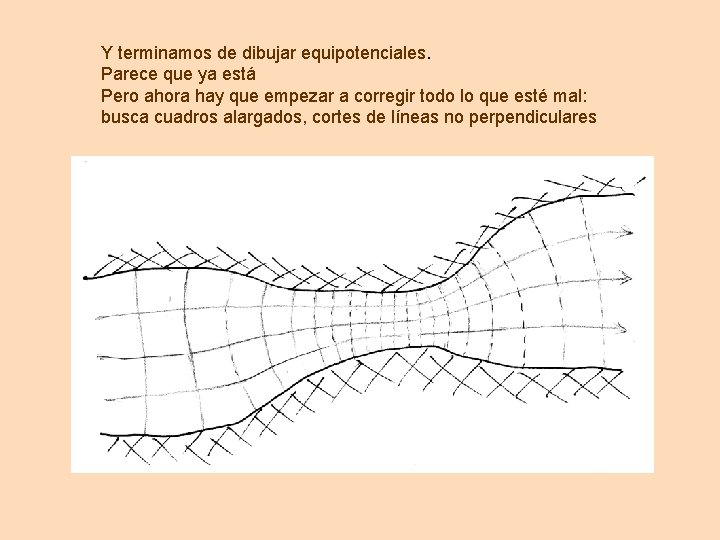

Y terminamos de dibujar equipotenciales. Parece que ya está Pero ahora hay que empezar a corregir todo lo que esté mal: busca cuadros alargados, cortes de líneas no perpendiculares

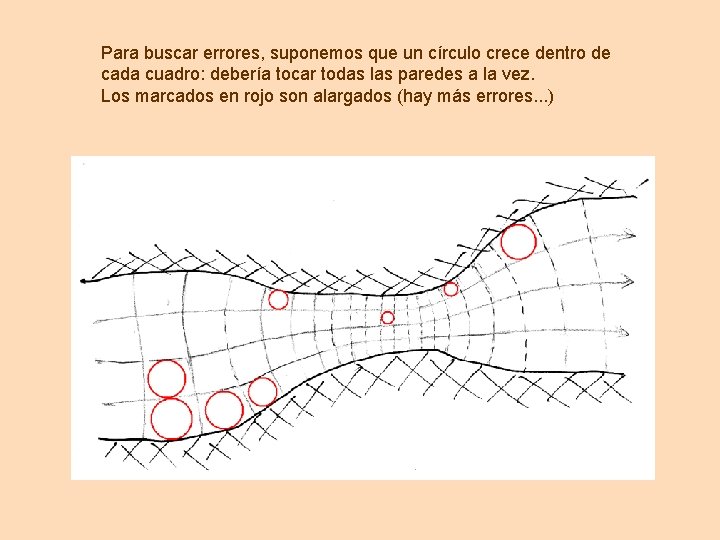

Para buscar errores, suponemos que un círculo crece dentro de cada cuadro: debería tocar todas las paredes a la vez. Los marcados en rojo son alargados (hay más errores. . . )

Después de mucho borrar no ha quedado perfecta, pero no se aprecian huecos alargados y todos los cruces parecen perpendiculares (Por supuesto: en lugar de 3 líneas de flujo podrían dibujarse 2 ó más de 3)
