Commutation Ethernet Cisco CCNA 1 CampusBooster ID 318
Commutation Ethernet Cisco CCNA 1 Campus-Booster ID : 318 www. supinfo. com Copyright © SUPINFO. All rights reserved
Commutation Ethernet Objectifs de ce module En suivant ce module vous allez: n Apprendre ce qu’est un domaine de collision n Apprendre à les segmenter n Apprendre le protocole Spanning Tree
Commutation Ethernet Plan du module Voici les parties que nous allons aborder: n Domaine de collision n Segmentation
Commutation Ethernet Domaine de collision
Domaine de collision Plan de la partie Voici les chapitres que nous allons aborder: n Définition
Domaine de collision Définition n Ensemble des équipements de couche 1 interconnectés n Environnement partagé (ressources) n Bande passante partagée n Taux de collisions proportionnel à la taille du domaine
Domaine de collision Définition
Domaine de collision Pause-réflexion sur la partie 1 Avez-vous des questions ?
Domaine de collision Pause-réflexion sur la partie 1 Quels sont les dispositifs séparant les domaines de collisions ? Routeur Concentrateur Répéteur Switch Pont
Commutation Ethernet Segmentation

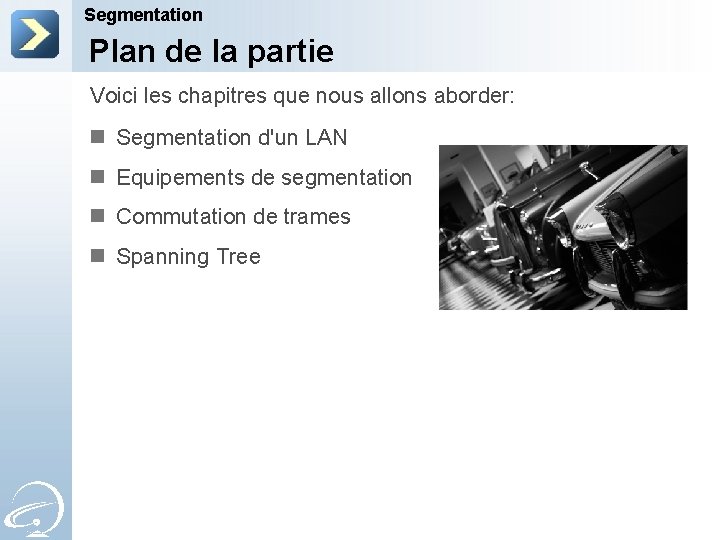

Segmentation Plan de la partie Voici les chapitres que nous allons aborder: n Segmentation d'un LAN n Equipements de segmentation n Commutation de trames n Spanning Tree
Segmentation d’un LAN n But réduire la taille des domaines de collision n Augmentation de la bande passante par segment n Augmentation de la fiabilité par segment n Augmentation du nombre de domaines de collision n Nécessité d’équipements de couche 2
Segmentation Equipements de segmentation n Pont n Segmentation d’un réseau en 2 domaines de collision n Commutation logicielle § Augmentation de la latence n Commutateur n Équivalent d’un pont multi ports n Utilisation d’une table de commutation n Commutation physique : micro circuits n Faible augmentation de la latence
Segmentation Commutation de trames Arrivée d’une trame unicast sur un port Adresse MAC source stockée dans la table de commutation avec le numéro de port associé si l’entrée n’existe pas Examen de l’adresse MAC de destination Non La trame est transmise sur tous les ports sauf le port source L’adresse estelle dans la table de commutation ? Oui La trame est transmise sur le bon port de sortie
Segmentation Commutation de trames Port n A veut communiquer avec E n La table de commutation est déjà remplie A 0 A-04 -23 -66 -F 4 -DE B 0 B-04 -23 -66 -F 4 -DE Adresse MAC 1 0 A-04 -23 -66 -F 4 -DE 1 0 B-04 -23 -66 -F 4 -DE 2 0 C-04 -23 -66 -F 4 -DE 3 0 D-04 -23 -66 -F 4 -DE 4 0 E-04 -23 -66 -F 4 -DE 1 4 2 3 C 0 C-04 -23 -66 -F 4 -DE D 0 D-04 -23 -66 -F 4 -DE E 0 E-04 -23 -66 -F 4 -DE
Segmentation Commutation de trames Port 1 n A connaît l’adresse MAC de E 2 3 n La table du commutateur est vide 0 A-04 -23 -66 -F 4 -DE B 0 B-04 -23 -66 -F 4 -DE 0 A-04 -23 -66 -F 4 -DE 1 n A veut communiquer avec E A Adresse MAC 4 1 4 2 3 C 0 C-04 -23 -66 -F 4 -DE D 0 D-04 -23 -66 -F 4 -DE E 0 E-04 -23 -66 -F 4 -DE
Segmentation Commutation de trames Port 0 A-04 -23 -66 -F 4 -DE 1 n A veut communiquer avec E 1 n A ne connaît pas l’adresse MAC de E 2 3 n La table du commutateur est vide broadcast Adresse MAC 4 1 4 2 3 broadcast A 0 A-04 -23 -66 -F 4 -DE B 0 B-04 -23 -66 -F 4 -DE C 0 C-04 -23 -66 -F 4 -DE D 0 D-04 -23 -66 -F 4 -DE E 0 E-04 -23 -66 -F 4 -DE
Segmentation Spanning Tree n Besoin de fiabilité, tolérance de pannes n Établissement de chemins redondants n Conséquences n Boucles de commutations n Tempêtes de broadcast n Bande passante réduite n Congestion
Segmentation Spanning Tree Lien redondant numéro 1 Marie Jean Lien redondant numéro 2 Pierre
Segmentation Spanning Tree n But de STP n Éviter les boucles de commutations n Garder une tolérance de pannes n Moyens utilisés n Établir un arbre unique de chemins n Supprimer les boucles de commutation n Garder des liens redondants (backup)
Segmentation Spanning Tree n Etats des ports n Établissement de l’arbre § Attribution d’un état à chaque port des commutateurs Blocage BPDU entendus Ecoute des trames Apprentissage des adresses Acheminement Trames acheminés Désactivation Aucune trames acheminés ni BPDU
Segmentation Spanning Tree n Exemple d’implémentation Trame de broadcast Lien de secours
Segmentation Pause-réflexion sur la partie 2 Avez-vous des questions ?
Segmentation Pause-réflexion sur la partie 2 Qu’est-ce qu’un domaine de collision? Ensemble d’équipements de couche 1 interconnectés Quel est le but du processus de segmentation? Réduire la taille des domaines de collision, augmenter la bande passante par segment
Commutation Ethernet Résumé du module Table de commutation Pont Domaine De collision Spanning Tree Commutateur
Commutation Ethernet Quiz Combien de domaine de collision représente 2 PC reliés par un commutateur, lui-même relié à un routeur ? 16 12 4 3 1
Félicitations Vous avez suivi avec succès le module de cours n° 5 Commutation Ethernet
Commutation Ethernet Fin n Bien faire la différence entre un domaine de collision et de broadcast n Bien retenir le fonctionnement de Spanning Tree
