COMMUNICATION NETWORK How Networks Impact Daily Life Data

COMMUNICATION NETWORK

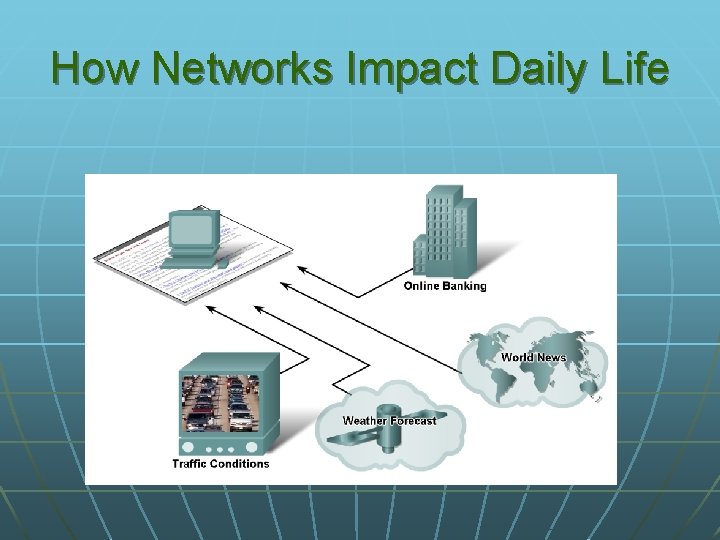

How Networks Impact Daily Life

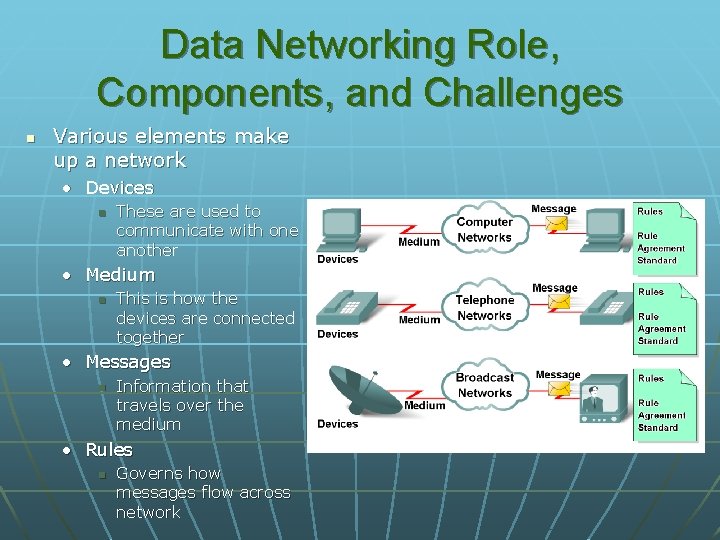

Data Networking Role, Components, and Challenges n Various elements make up a network • Devices n These are used to communicate with one another • Medium n This is how the devices are connected together • Messages n Information that travels over the medium • Rules n Governs how messages flow across network

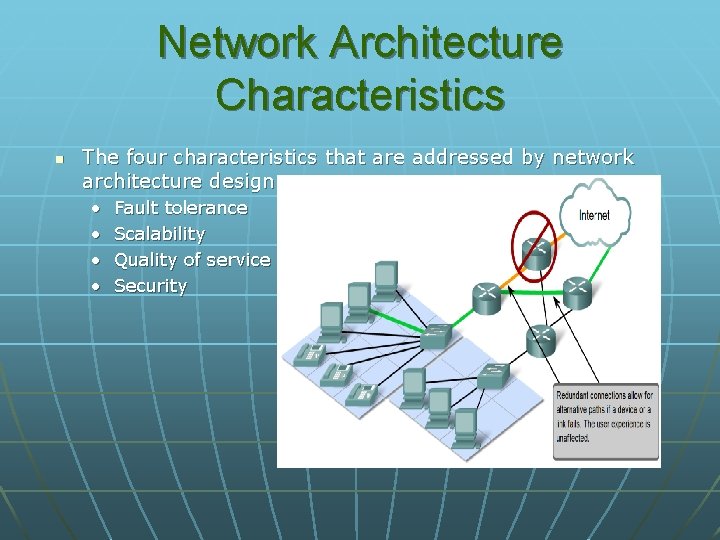

Network Architecture Characteristics n The four characteristics that are addressed by network architecture design • • Fault tolerance Scalability Quality of service Security

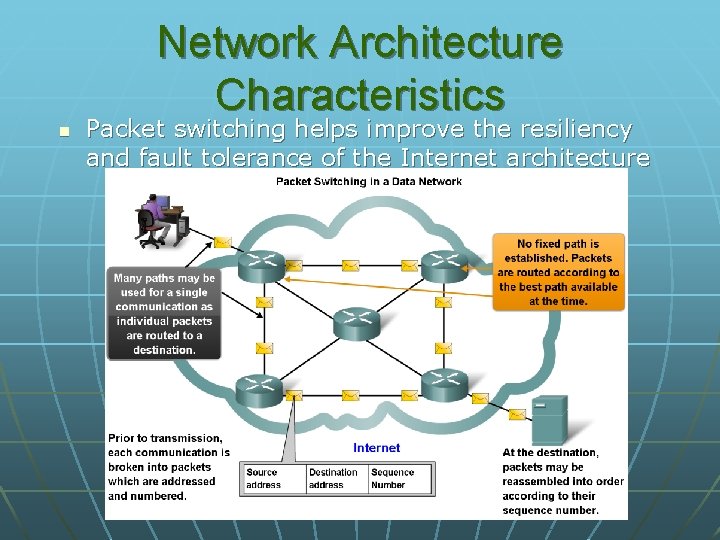

Network Architecture Characteristics n Packet switching helps improve the resiliency and fault tolerance of the Internet architecture

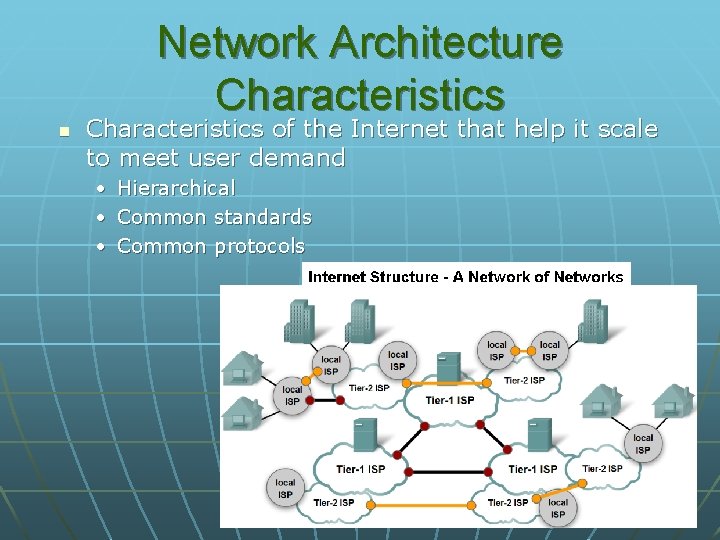

Network Architecture Characteristics n Characteristics of the Internet that help it scale to meet user demand • • • Hierarchical Common standards Common protocols

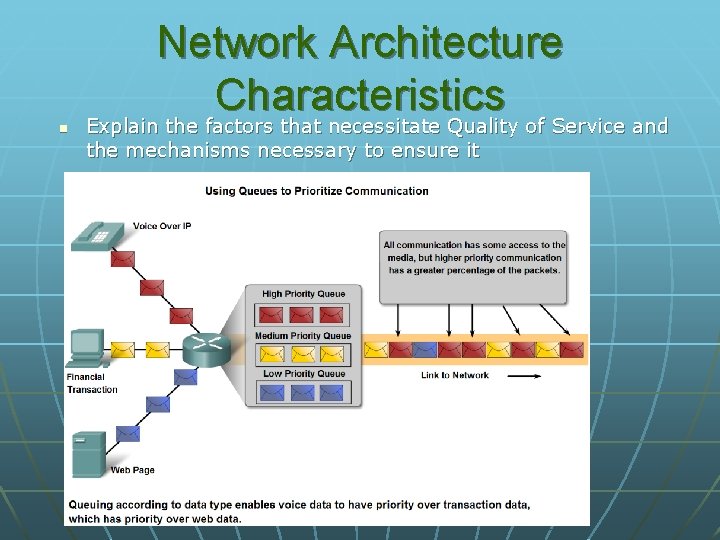

n Network Architecture Characteristics Explain the factors that necessitate Quality of Service and the mechanisms necessary to ensure it

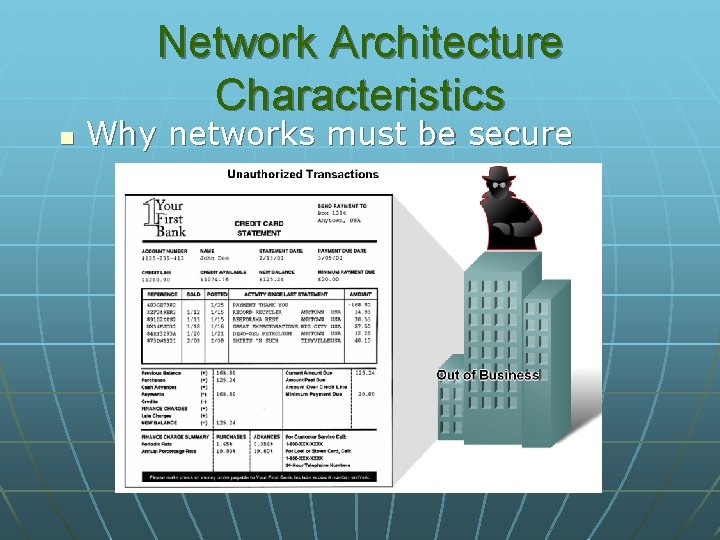

Network Architecture Characteristics n Why networks must be secure

Network Architecture Characteristics n Basic measures to secure data networks • Ensure confidentiality through use of n n User authentication Data encryption • Maintain communication integrity through use of n Digital signatures • Ensure availability through use of n n n Firewalls Redundant network architecture Network and hardware without a single point of failure

Data Networking Role, Components, and Challenges n The role of converged networks in communications • Converged network n A type of network that can carry voice, video & data over the same network

Communicating Over The Network

MODEL KOMUNIKASI Elemen Komunikasi Data 1. Source 3. Sistem Transmisi 2. Transmitter 4. Receiver 5. Destination

KOMUNIKASI DATA v Contoh : pengiriman email Ø Pengguna PC ingin mengirimkan pesan m ke pengguna lain Ø Deretan bit g disimpan dalam memori Ø Data masukan ditransfer ke transmitter sebagai perbedaan tegangan g(t) yang merepresentasikan nilai bit tertentu Ø Transmitter mengkonversi g(t) menjadi sinyal s(t) yang sesuai untuk transmisi

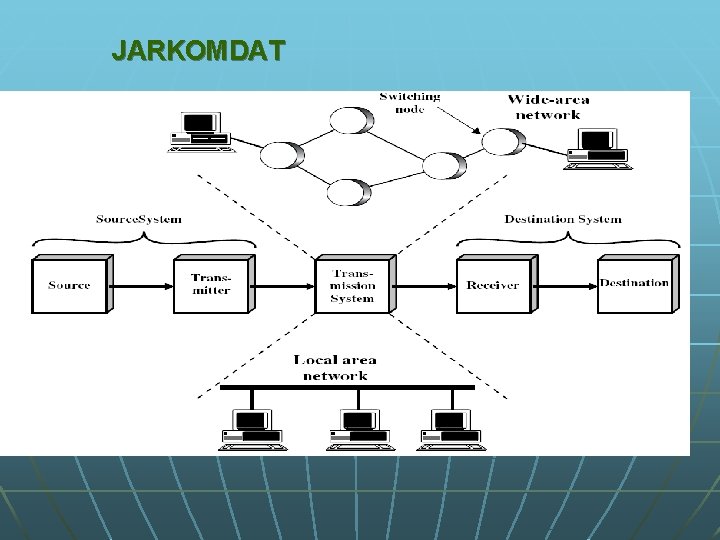

JARKOMDAT

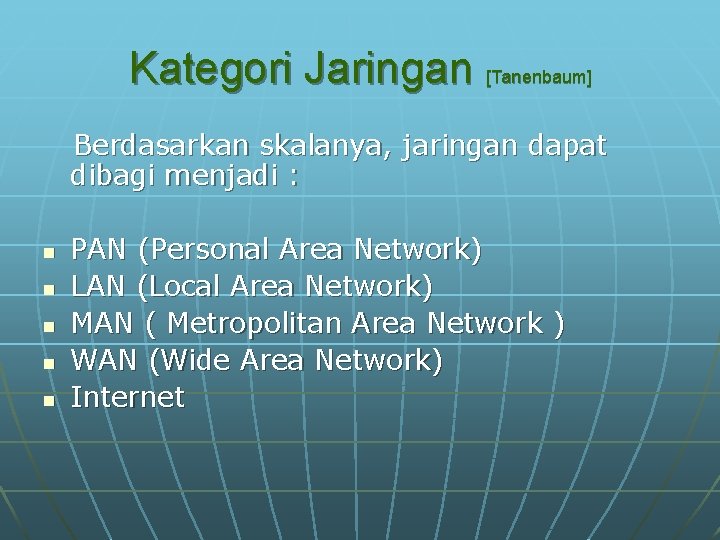

Kategori Jaringan [Tanenbaum] Berdasarkan skalanya, jaringan dapat dibagi menjadi : n n n PAN (Personal Area Network) LAN (Local Area Network) MAN ( Metropolitan Area Network ) WAN (Wide Area Network) Internet

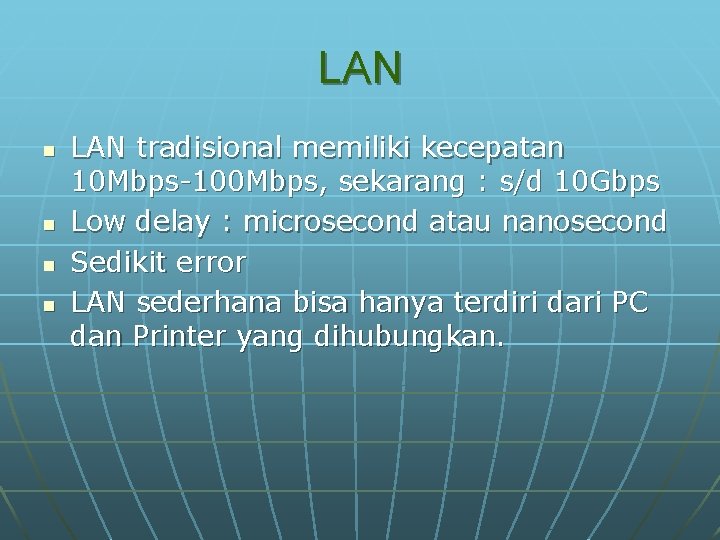

LAN n n LAN tradisional memiliki kecepatan 10 Mbps-100 Mbps, sekarang : s/d 10 Gbps Low delay : microsecond atau nanosecond Sedikit error LAN sederhana bisa hanya terdiri dari PC dan Printer yang dihubungkan.

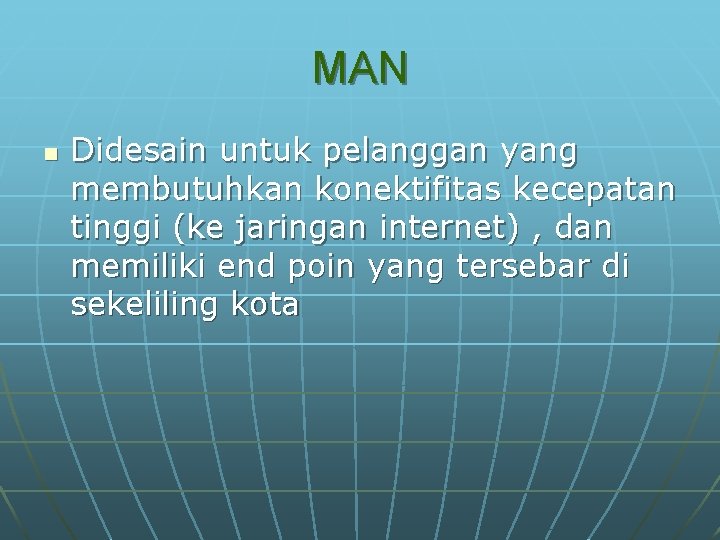

MAN n Didesain untuk pelanggan yang membutuhkan konektifitas kecepatan tinggi (ke jaringan internet) , dan memiliki end poin yang tersebar di sekeliling kota

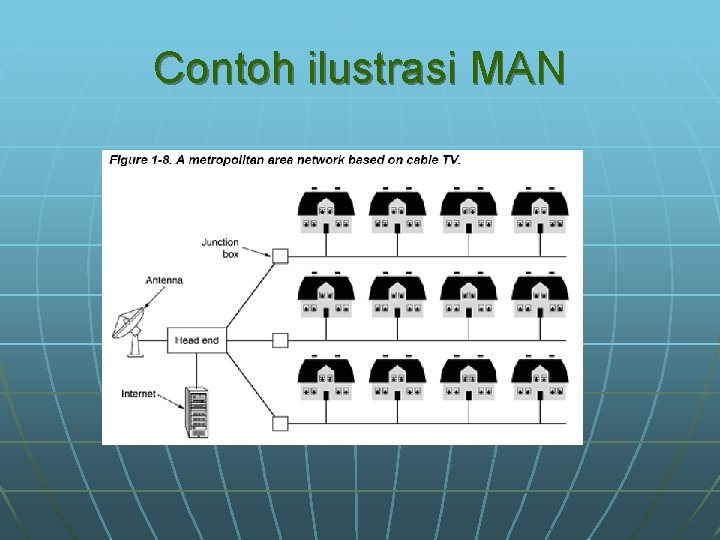

Contoh ilustrasi MAN

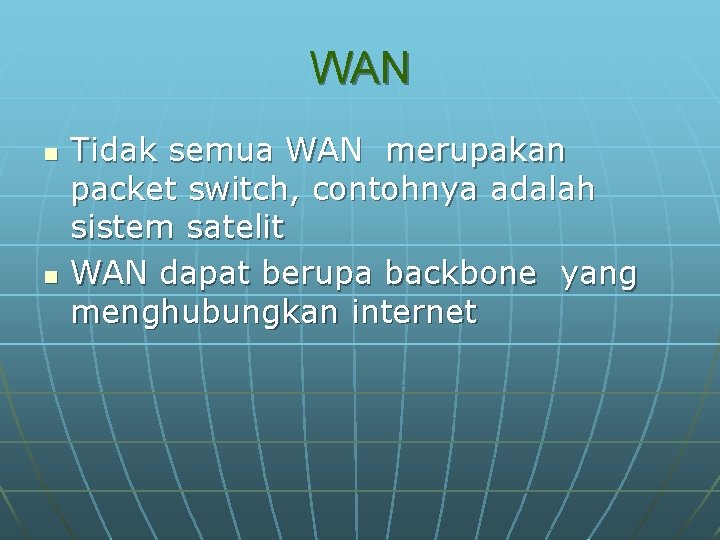

WAN n n Tidak semua WAN merupakan packet switch, contohnya adalah sistem satelit WAN dapat berupa backbone yang menghubungkan internet

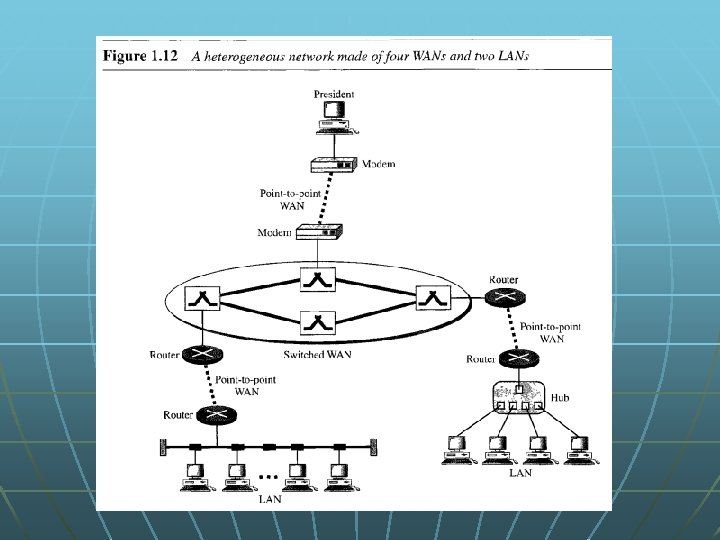

LAN yang terpisah secara geografis dapat dihubungkan dengan sebuah WAN

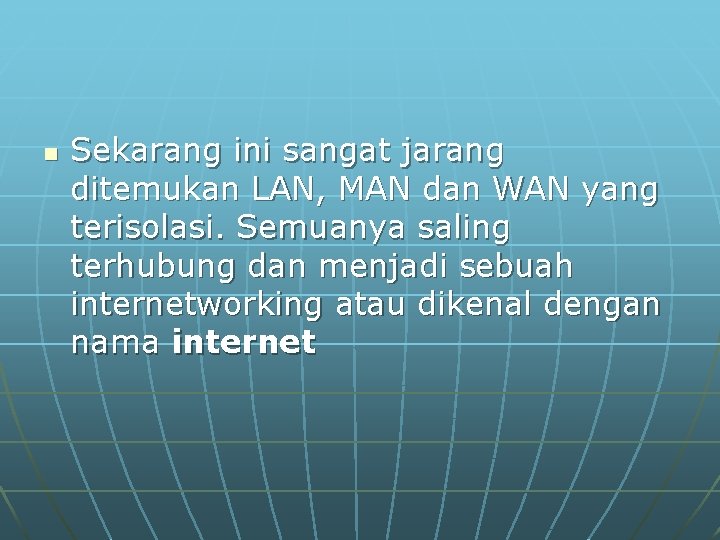

n Sekarang ini sangat jarang ditemukan LAN, MAN dan WAN yang terisolasi. Semuanya saling terhubung dan menjadi sebuah internetworking atau dikenal dengan nama internet

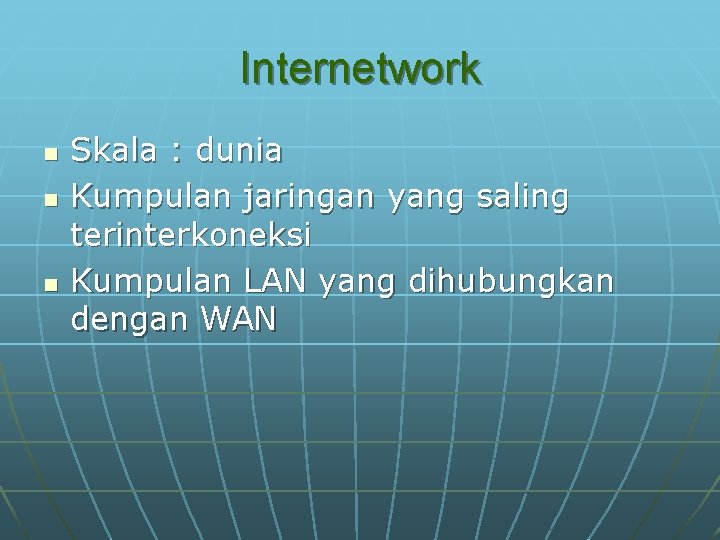

Internetwork n n n Skala : dunia Kumpulan jaringan yang saling terinterkoneksi Kumpulan LAN yang dihubungkan dengan WAN

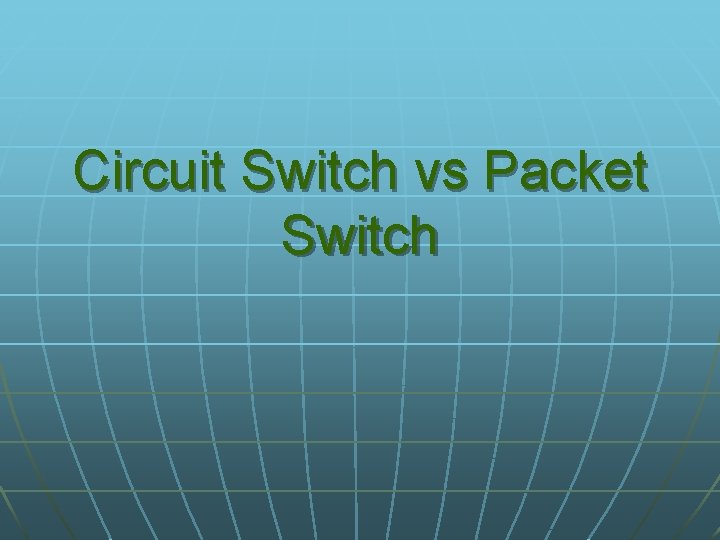

Circuit Switch vs Packet Switch

n Permasalahan yang timbul jika jaringan memiliki banyak perangkat: • Boros • semakin banyak perangkat akan makin banyak dan makin panjang link tidak efisien dalam cost • Mayoritas link akan idle dalam suatu waktu

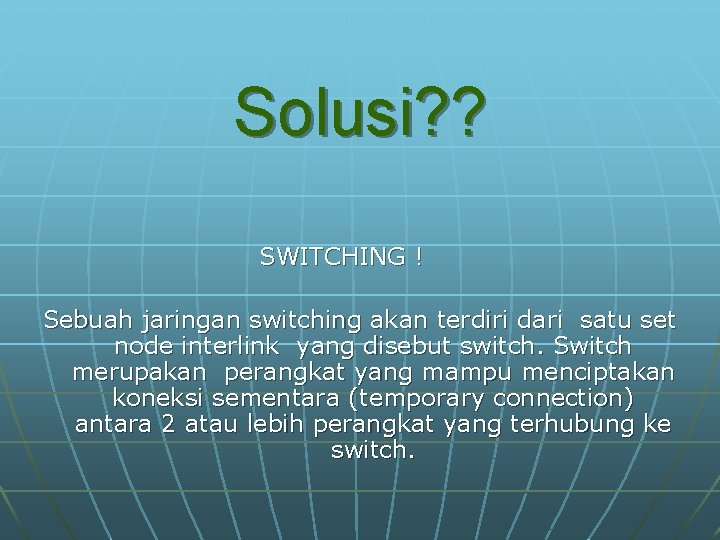

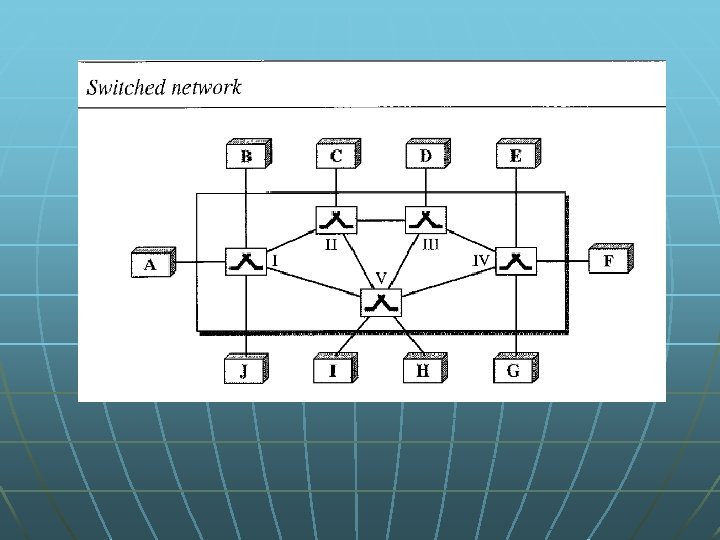

Solusi? ? SWITCHING ! Sebuah jaringan switching akan terdiri dari satu set node interlink yang disebut switch. Switch merupakan perangkat yang mampu menciptakan koneksi sementara (temporary connection) antara 2 atau lebih perangkat yang terhubung ke switch.

Taksonomi Jaringan Switching

Switching 31

Message Switching n Digunakan pada jaringan telegraph • Telegraphy : writing in distance n Sinyal-sinyal morse dari suatu stasiun telegraph ditransfer ke stasiun yang lain (bisa jadi melalui beberapa perantara) Samuel F. B. Morse 1791 -1872 Copyrighted A Short History of Telegraphy AG Hobbs & SM Hallas “WHAT HATH GOD WROUGHT” The first telegraph message sent by Morse from Baltimore to Washington About. com

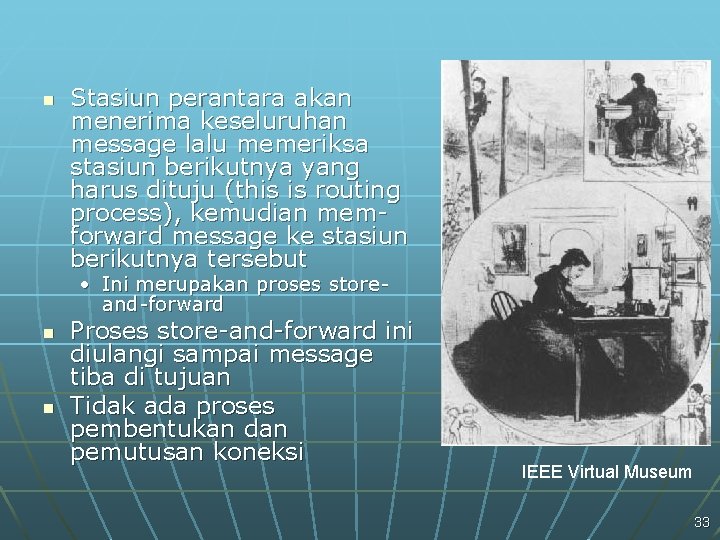

n Stasiun perantara akan menerima keseluruhan message lalu memeriksa stasiun berikutnya yang harus dituju (this is routing process), kemudian memforward message ke stasiun berikutnya tersebut • Ini merupakan proses storeand-forward n n Proses store-and-forward ini diulangi sampai message tiba di tujuan Tidak ada proses pembentukan dan pemutusan koneksi IEEE Virtual Museum 33

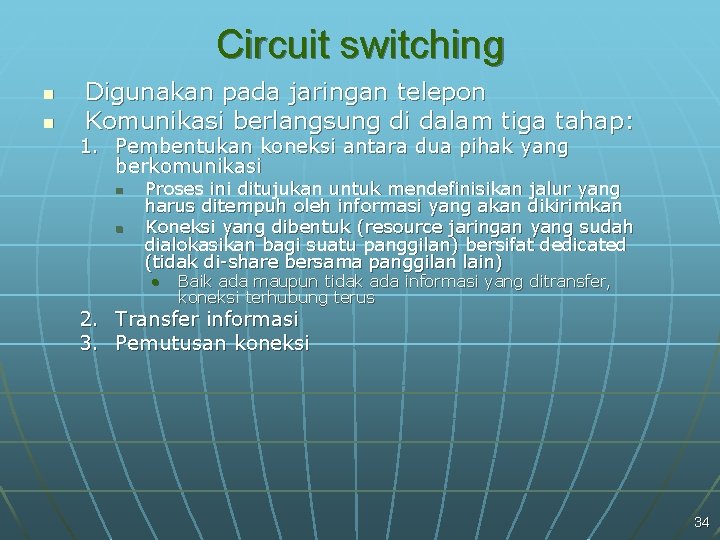

Circuit switching n n Digunakan pada jaringan telepon Komunikasi berlangsung di dalam tiga tahap: 1. Pembentukan koneksi antara dua pihak yang berkomunikasi n n Proses ini ditujukan untuk mendefinisikan jalur yang harus ditempuh oleh informasi yang akan dikirimkan Koneksi yang dibentuk (resource jaringan yang sudah dialokasikan bagi suatu panggilan) bersifat dedicated (tidak di-share bersama panggilan lain) • Baik ada maupun tidak ada informasi yang ditransfer, koneksi terhubung terus 2. Transfer informasi 3. Pemutusan koneksi 34

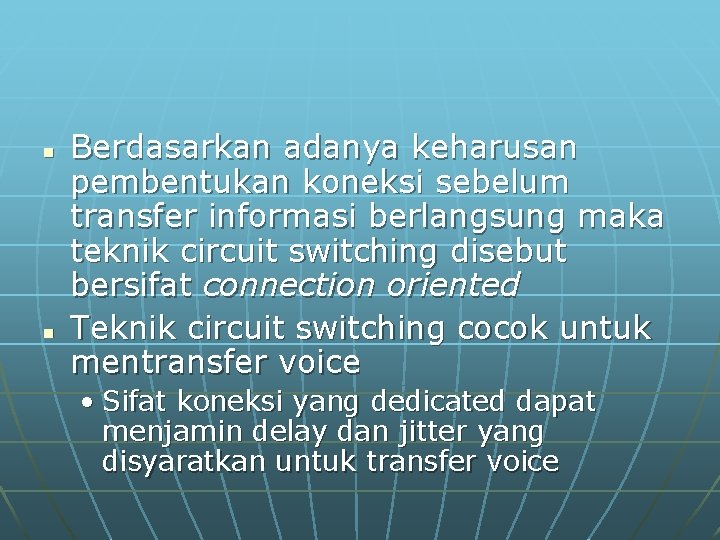

n n Berdasarkan adanya keharusan pembentukan koneksi sebelum transfer informasi berlangsung maka teknik circuit switching disebut bersifat connection oriented Teknik circuit switching cocok untuk mentransfer voice • Sifat koneksi yang dedicated dapat menjamin delay dan jitter yang disyaratkan untuk transfer voice

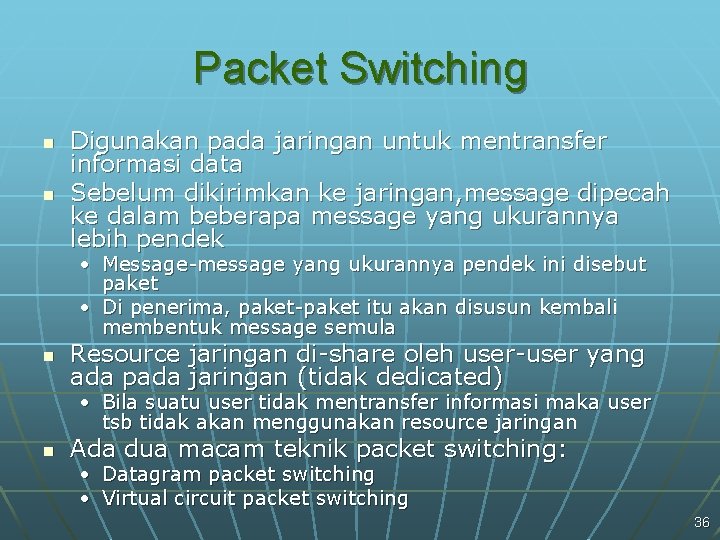

Packet Switching n n Digunakan pada jaringan untuk mentransfer informasi data Sebelum dikirimkan ke jaringan, message dipecah ke dalam beberapa message yang ukurannya lebih pendek • Message-message yang ukurannya pendek ini disebut paket • Di penerima, paket-paket itu akan disusun kembali membentuk message semula n Resource jaringan di-share oleh user-user yang ada pada jaringan (tidak dedicated) • Bila suatu user tidak mentransfer informasi maka user tsb tidak akan menggunakan resource jaringan n Ada dua macam teknik packet switching: • Datagram packet switching • Virtual circuit packet switching 36

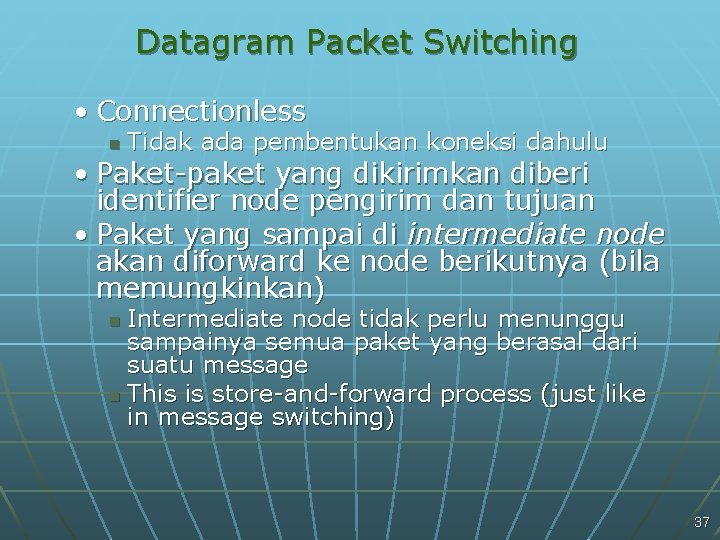

Datagram Packet Switching • Connectionless n Tidak ada pembentukan koneksi dahulu • Paket-paket yang dikirimkan diberi identifier node pengirim dan tujuan • Paket yang sampai di intermediate node akan diforward ke node berikutnya (bila memungkinkan) Intermediate node tidak perlu menunggu sampainya semua paket yang berasal dari suatu message n This is store-and-forward process (just like in message switching) n 37

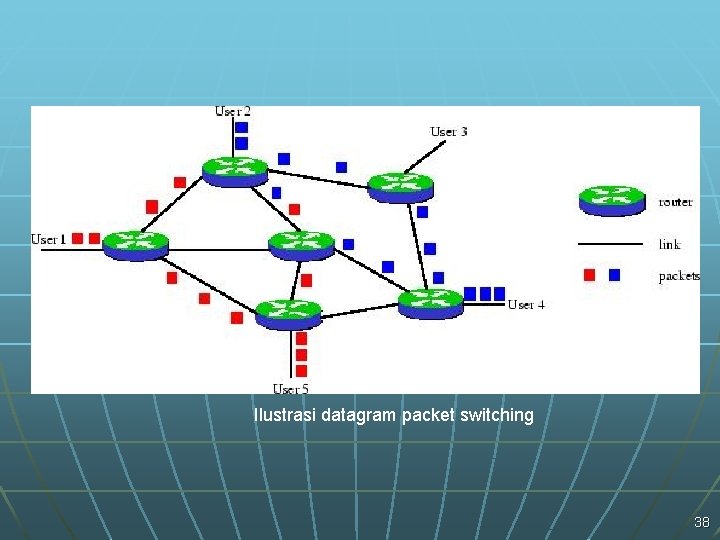

Ilustrasi datagram packet switching 38

VIRTUAL CIRCUIT PACKET SWITCHING • Memadukan keunggulan circuit switching dan datagram packet switching n n Connection oriented; komunikasi berlangsung di dalam tiga tahap seperti pada circuit switching Pemakaian resource jaringan tidak dedicated • Store-and-forward process masih berlangsung • Setelah koneksi terbentuk, paket-paket yang berasal dari suatu message yang sama akan dikirimkan melalui jalur yang sudah ditentukan ketika pembentukan koneksi n Paket-paket tiba di tujuan secara terurut 39

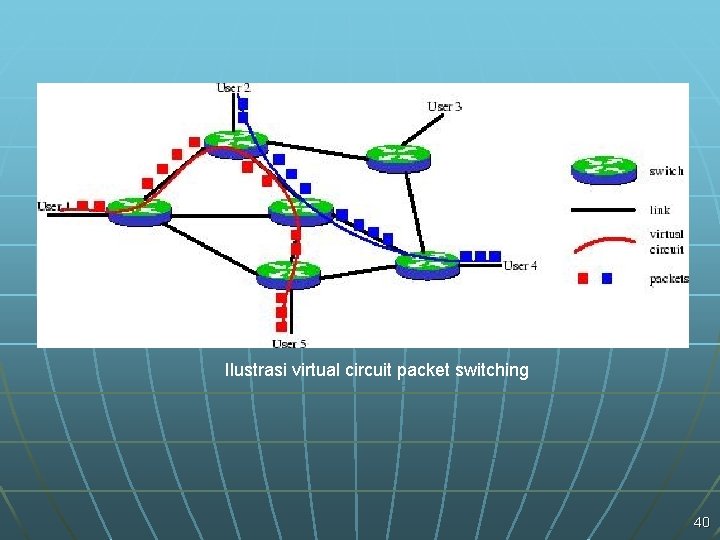

Ilustrasi virtual circuit packet switching 40

Selamat Belajar
