Comment vérifier avec Excel le plan d’évacuation des passagers sur un téléporté ? Philippe Balzer Travaux issus d’un sousgroupe de la Commission VI Mauro JOYEUSAZ CERVINO Spa Italie Enric BARBIER Ensisa Andorra Manel SALSAS Baqueira Beret SA Espagne Nicolas PERRETTA Gaëtan RIOULT Compagnie des Alpes France Ministère des Transports France
Pourquoi cette préoccupation ? �Concevoir un plan d’évacuation est une tâche qui demande : ◦ la parfaite connaissance du site, des équipements, des conditions exploitations… ◦ de l’expérience, ◦ de la rigueur AIDE AUX DEBUTANTS VERIFICATION CALCULS

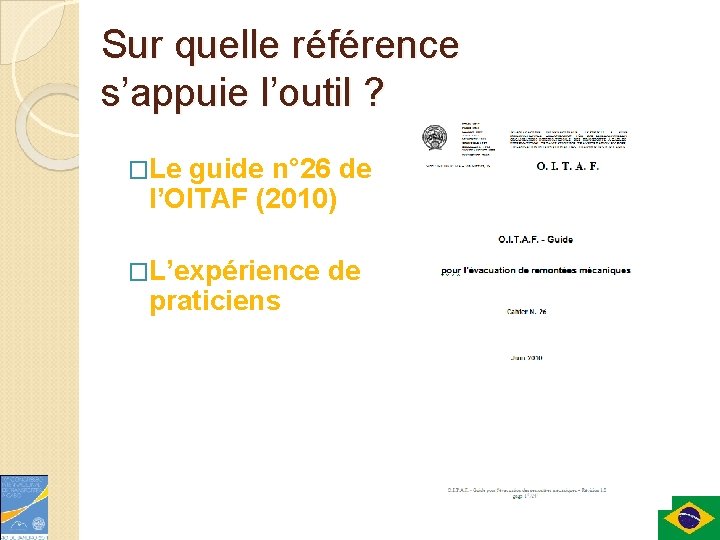

Sur quelle référence s’appuie l’outil ? �Le guide n° 26 de l’OITAF (2010) �L’expérience de praticiens

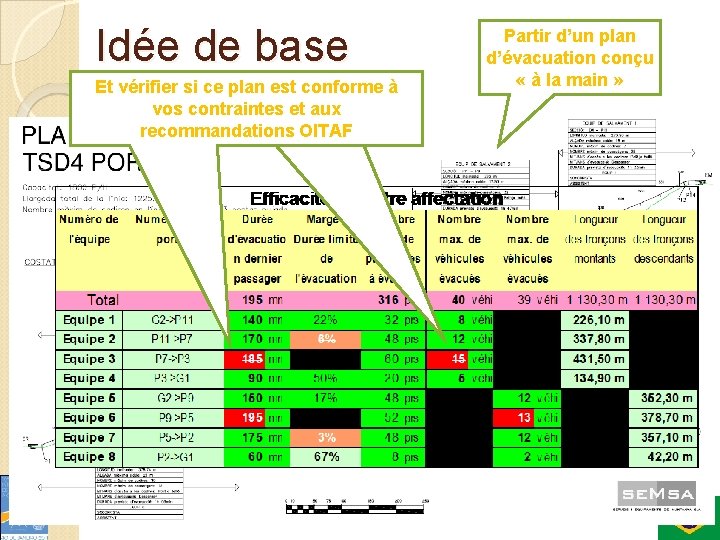

Idée de base Et vérifier si ce plan est conforme à vos contraintes et aux recommandations OITAF Partir d’un plan d’évacuation conçu « à la main »
Brin montant Portée Brin descendant Tronçon Les termes utilisés par la suite
Remplissage du brin montant Espacement entre véhicules Remplissage du brin descendant Les termes utilisés par la suite
Comment fonctionne l’outil ? Disponible en 5 langues Saisie de données générales
Comment fonctionne l’outil ? Définir la remontée Définir les conditions d’exploitation les plus défavorables
Comment fonctionne l’outil ? Puis la saisie d’une donnée essentielle ! Recommandation OITAF Cahier n° 26

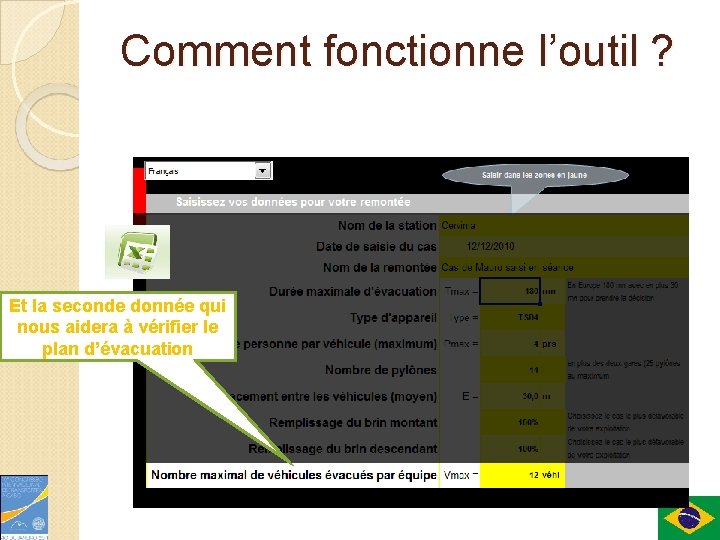

Comment fonctionne l’outil ? Et la seconde donnée qui nous aidera à vérifier le plan d’évacuation
Une seule donnée à saisir pour chaque portée Saisir le profil de la ligne
Puis saisir les 4 durées nécessaires au calcul
Toujours prendre le cas le plus défavorable ! Premier véhicule éloigné du pylône Equipier arrivant de son poste de travail le plus éloigné T 1 = Temps d'accès au T 1 pylône + Temps Conditions d’accès d'arrivée au difficiles (brouillard épais, absence de neige sur la premier Conditions d’accès voie la plus directe…) difficiles (pylône de 50 véhicule m, vent violent, échelles gelées…)
T 2 = + Temps moyen Temps pour d'évacuation aller au véhicule d'un véhicule suivant Passagers en état plein de choc, enfants, femme enceinte, handicap physique, piétons… Toujours prendre le cas le plus défavorable ! T 2 Vent violent, froid extrême, fatigue car dernier siège…
T 3 = Temps pour passer un pylône situé entre deux véhicules d’un même tronçon à Le pylône en compression est évacuer souvent plus long à franchir
T 4 = Temps maximal pour ramener le dernier passager en un lieu sûr Toujours prendre le cas le plus défavorable ! T 4 Passagers en état de choc, enfants, femme enceinte, handicap physique… Conditions de retour difficiles (nuit, brouillard épais, personne agée, glace vive…) T 4

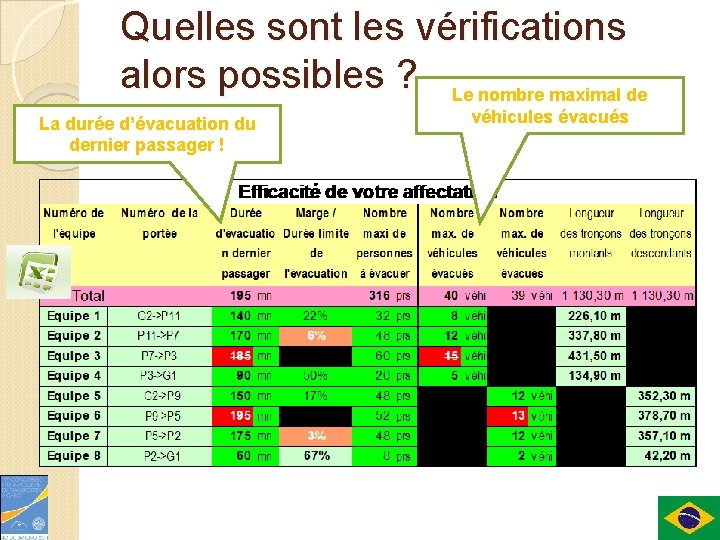

Quelles sont les vérifications alors possibles ? Le nombre maximal de La durée d’évacuation du dernier passager ! véhicules évacués
Pourquoi la vérification avec Excel est-elle utile ? Habituellement : les véhicules sont répartis en continuité depuis le point de référence
Excel envisage systématiqueme nt la situation « la plus défavorable » S 18 S 17 S 16 S 15 S 14 S 13 S 11 S 10 S 12 Ceci montre régulièrement une sous estimation du nombre maximal de véhicules à évacuer Chaque équipe débute par un véhicule proche du pylône
Pourquoi la vérification avec Excel est-elle utile ? � 5 à 10 minutes de saisie suffisent quelque soit les cas particuliers à traiter : ◦ Accès à un pylône de grande hauteur ◦ Evacuation au dessus d’un lac ou d’une barre rocheuse ◦ Passage de pylône sans passerelle ◦ Succession de portées très courtes ◦…

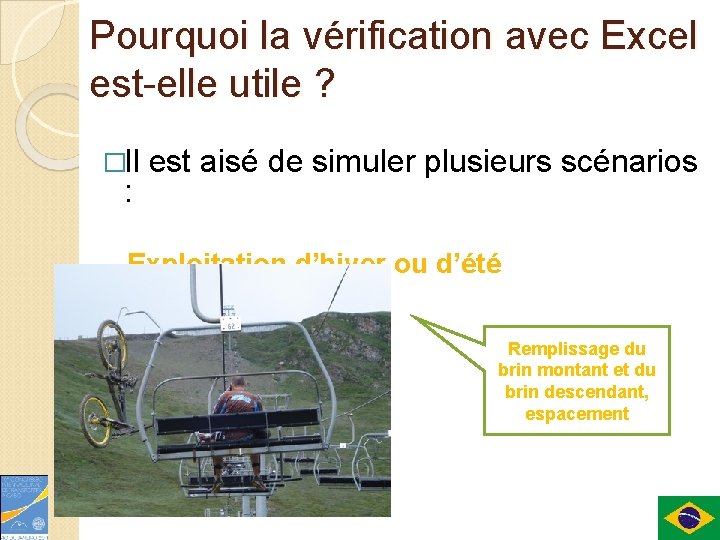

Pourquoi la vérification avec Excel est-elle utile ? �Il est aisé de simuler plusieurs scénarios : Exploitation d’hiver ou d’été Remplissage du brin montant et du brin descendant, espacement
Pourquoi la vérification avec Excel est-elle utile ? �Il est aisé de simuler plusieurs scénarios : … à vous les amis ? ?
Pourquoi la vérification avec Excel est -elle utile ? Excel vous propose une répartition des équipes qui respecte vos contraintes Mais vous n’êtes pas tenu de l’adopter
Une seule saisie si données identiques Les aides à la saisie !
Combien de temps faut-il pour vérifier un plan d’évacuation ? De 10 minutes à 20 minutes de saisie suivant : ◦ la complexité de la configuration de votre ligne ◦ votre habitude de la saisie sous Excel
Quelles sont les limites de l’outil ? Evacuation verticale
Quelles sont les capacités de l’outil ? Une même équipe peut travailler sur le brin montant et sur le brin descendant
Les aides apportées aux débutants ? Nous donnons des ordres de grandeur pour 16 types de remontées
En résumé : Quels sont les avantages de l’outil ? À partir d’une saisie simplifiée Permet de vérifier le cas le plus défavorable Permet de changer autant de fois que souhaité les hypothèses de départ (taux de remplissage…) Permet de vérifier rapidement l’impact de chaque paramètre (changement de l’affectation des équipes d’évacuation …)
Comment obtenir cet outil ? Rendez vous sur le site de l’OITAF
