COMMENT REALISER UN MONTAGE A PARTIR D UN

COMMENT REALISER UN MONTAGE A PARTIR D UN SCHEMA ?

Je veux réaliser un montage : • En série Exemple 1 Exemple 2 • En dérivation

1. Identifier les éléments du circuit

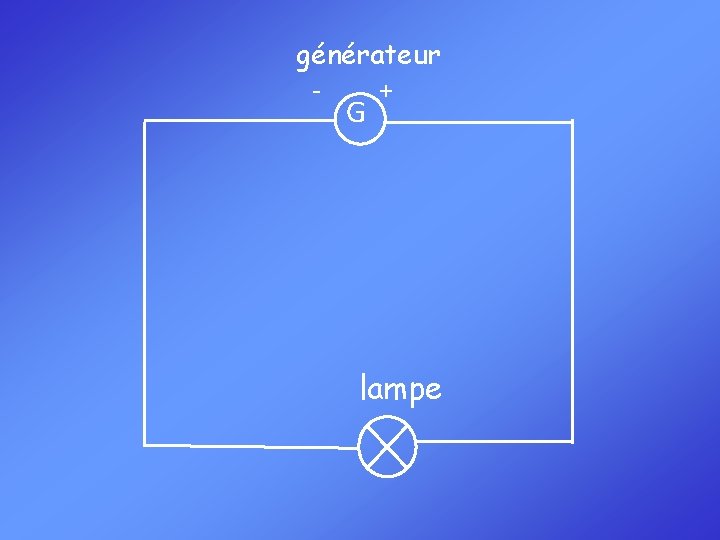

générateur + G lampe

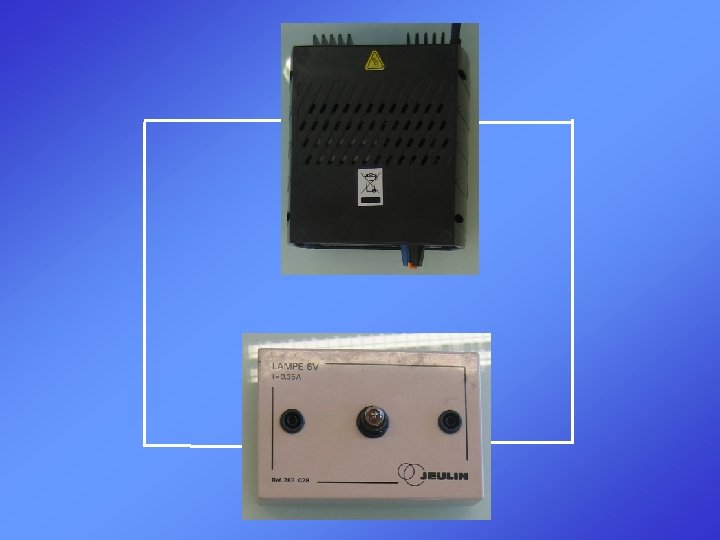

2. Placer les dipôles sur la table en respectant la disposition donnée par le schéma.

3. Relier les dipôles par les fils de connexion en partant d’une des bornes du générateur.

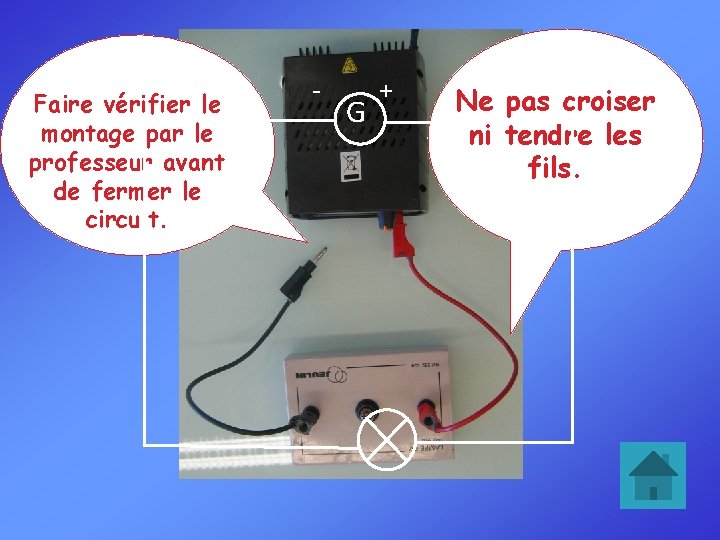

Faire vérifier le montage par le professeur avant de fermer le circuit. - G + Ne pas croiser ni tendre les fils.

1. Identifier les éléments du circuit

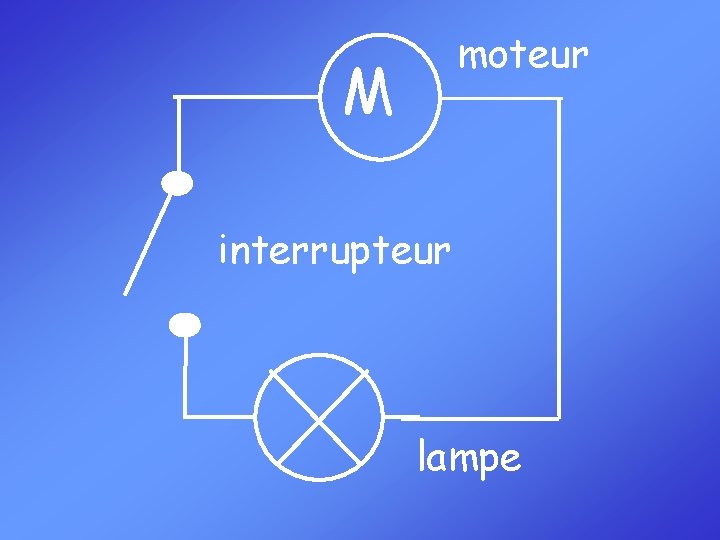

moteur M interrupteur lampe

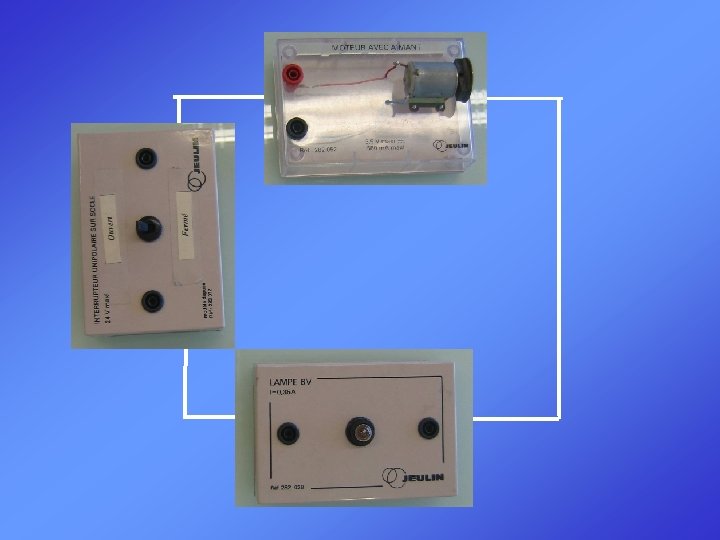

2. Placer les dipôles sur la table en respectant la disposition donnée par le schéma.

M

3. Relier les dipôles par les fils de connexion

Faire vérifier le montage par le professeur avant de fermer le circuit. M Ne pas croiser ni tendre les fils.

1. Identifier les éléments du circuit

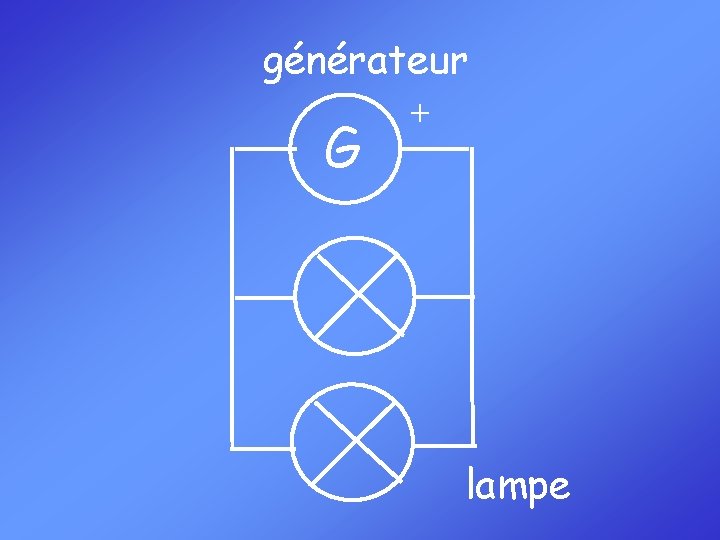

générateur G + lampe

2. Placer les dipôles sur la table en respectant la disposition donnée par le schéma.

3. Identifier les dipôles de la première boucle puis les relier par des fils de connexion en partant d’une des bornes du générateur.

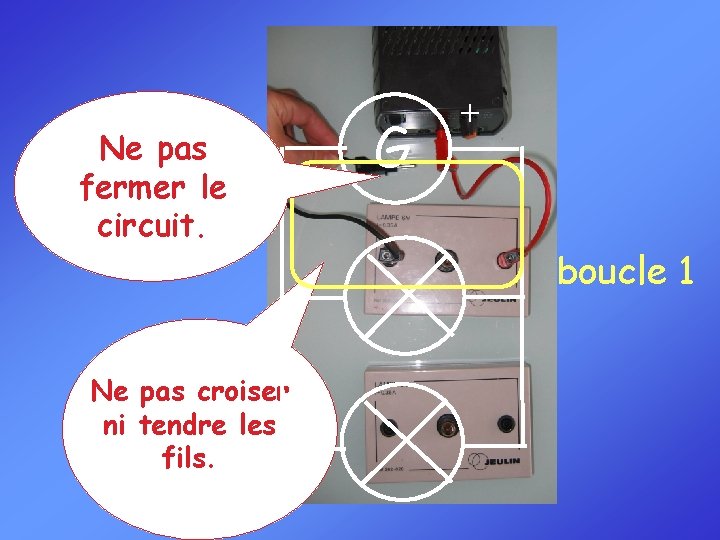

Ne pas fermer le circuit. Ne pas croiser ni tendre les fils. G + boucle 1

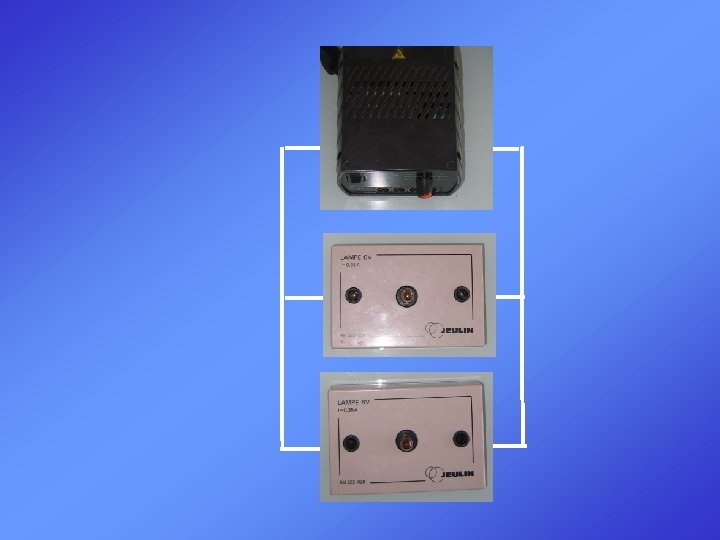

4. Identifier le dipôles de la branche supplémentaire (branche en dérivation) et les relier au reste du circuit.

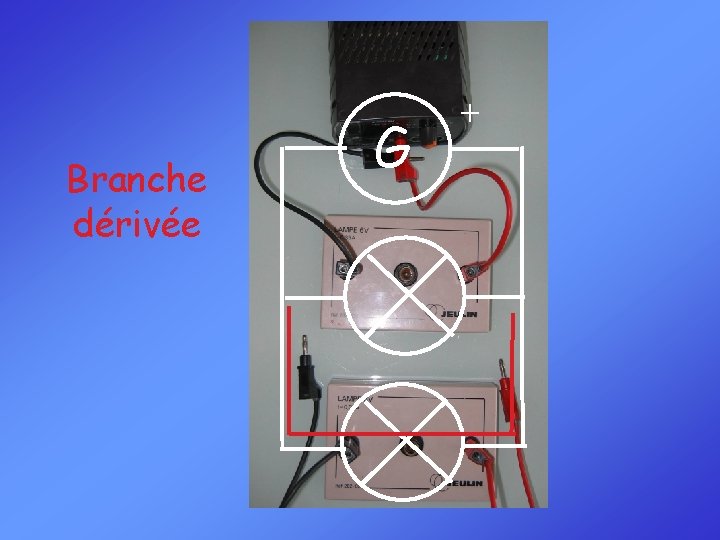

Branche dérivée G +

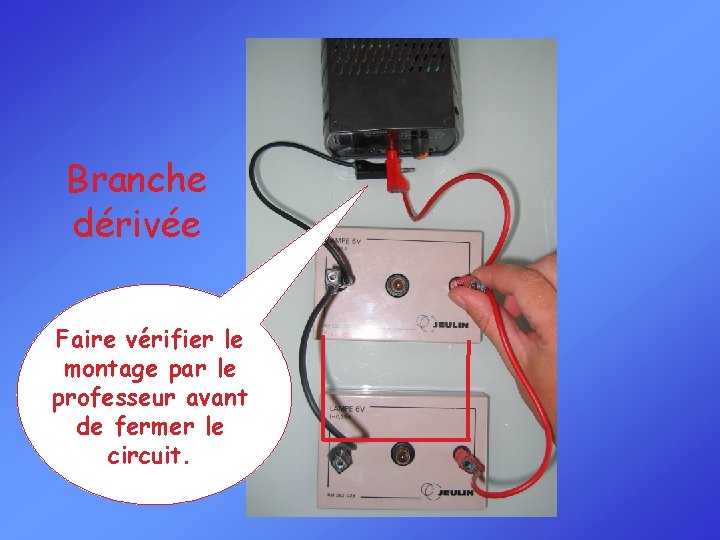

Branche dérivée Faire vérifier le montage par le professeur avant de fermer le circuit.

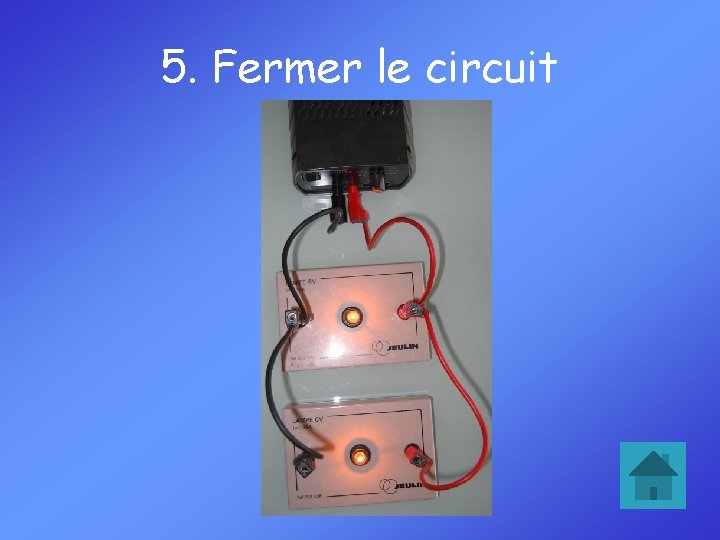

5. Fermer le circuit
