COMMENT FONCTIONNE LA MACHINE À VAPEUR ?

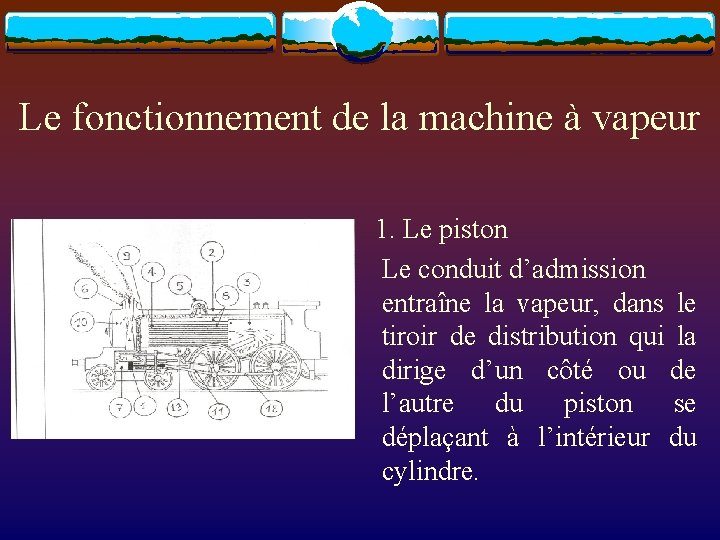

Le fonctionnement de la machine à vapeur 1. Le piston Le conduit d’admission entraîne la vapeur, dans le tiroir de distribution qui la dirige d’un côté ou de l’autre du piston se déplaçant à l’intérieur du cylindre.

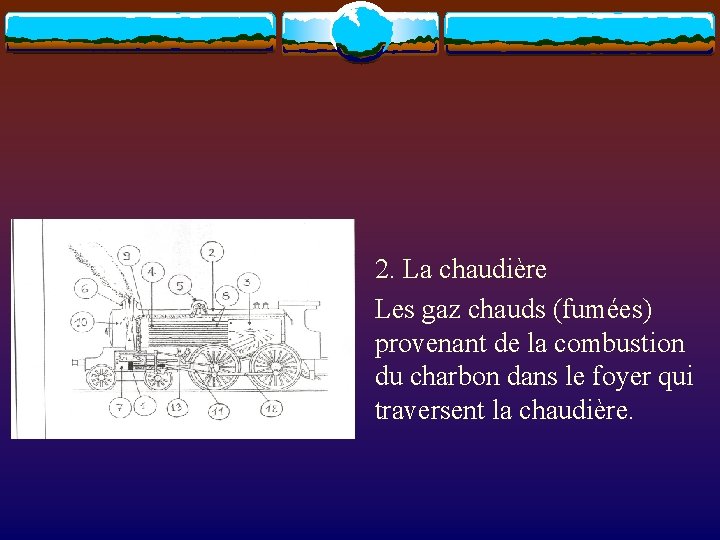

2. La chaudière Les gaz chauds (fumées) provenant de la combustion du charbon dans le foyer qui traversent la chaudière.

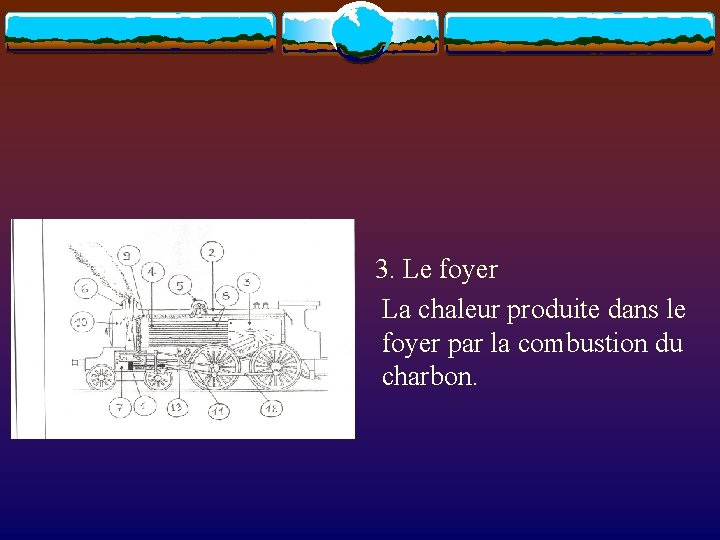

3. Le foyer La chaleur produite dans le foyer par la combustion du charbon.

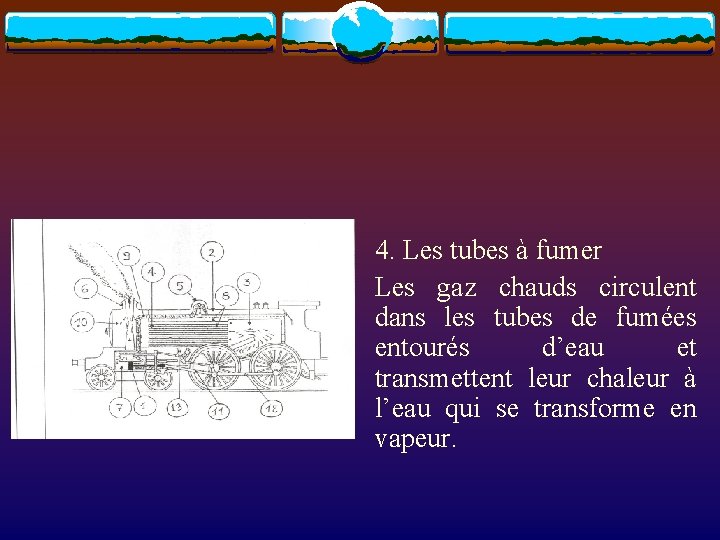

4. Les tubes à fumer Les gaz chauds circulent dans les tubes de fumées entourés d’eau et transmettent leur chaleur à l’eau qui se transforme en vapeur.

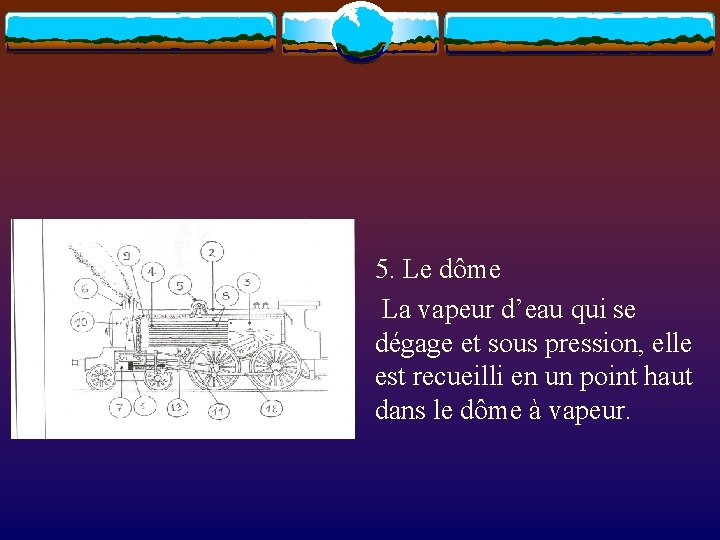

5. Le dôme La vapeur d’eau qui se dégage et sous pression, elle est recueilli en un point haut dans le dôme à vapeur.

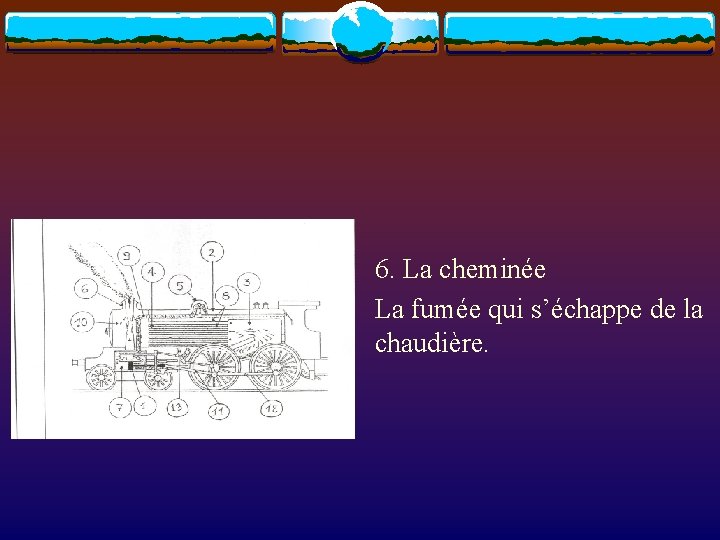

6. La cheminée La fumée qui s’échappe de la chaudière.

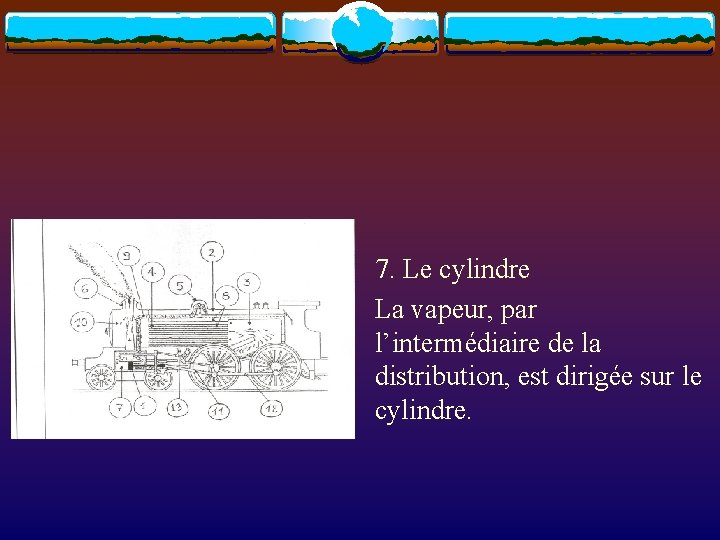

7. Le cylindre La vapeur, par l’intermédiaire de la distribution, est dirigée sur le cylindre.

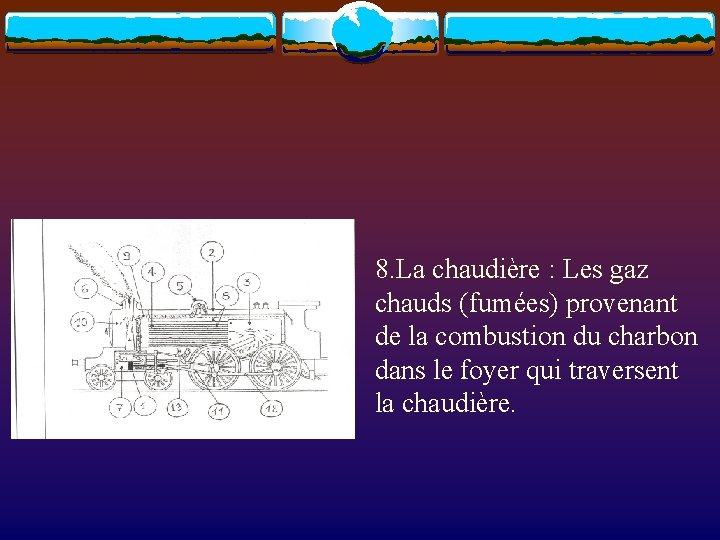

8. La chaudière : Les gaz chauds (fumées) provenant de la combustion du charbon dans le foyer qui traversent la chaudière.

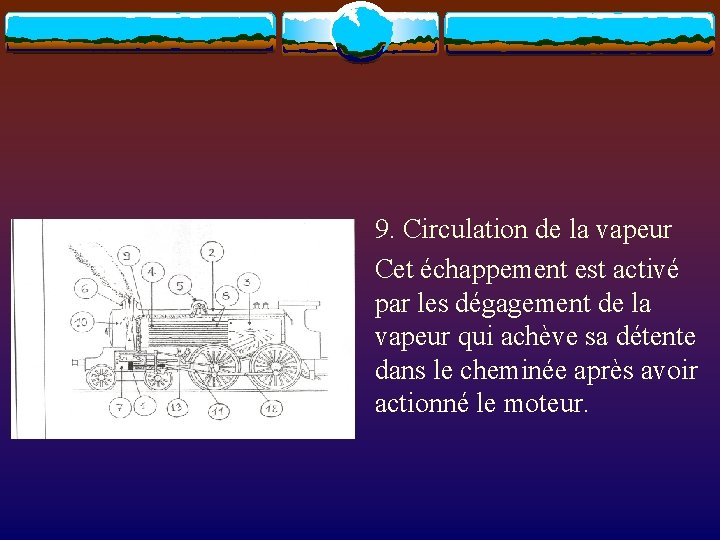

9. Circulation de la vapeur Cet échappement est activé par les dégagement de la vapeur qui achève sa détente dans le cheminée après avoir actionné le moteur.

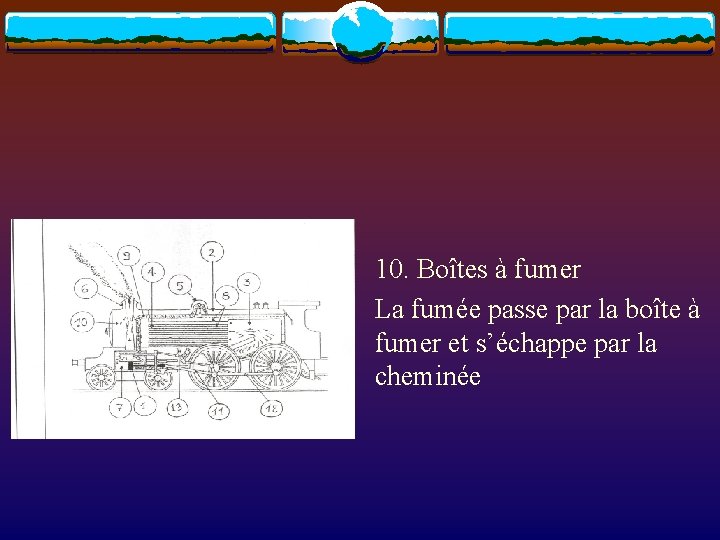

10. Boîtes à fumer La fumée passe par la boîte à fumer et s’échappe par la cheminée

11. La bielle C’est une solide tige qui transmet le mouvement par le fonctionnement des roues.

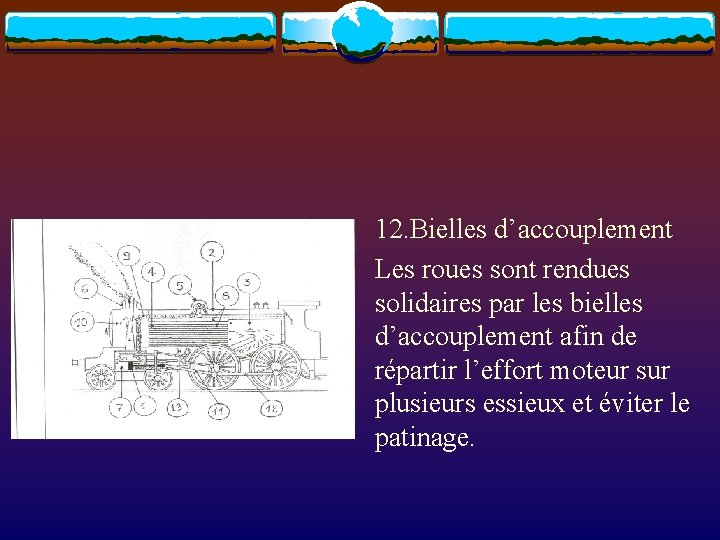

12. Bielles d’accouplement Les roues sont rendues solidaires par les bielles d’accouplement afin de répartir l’effort moteur sur plusieurs essieux et éviter le patinage.

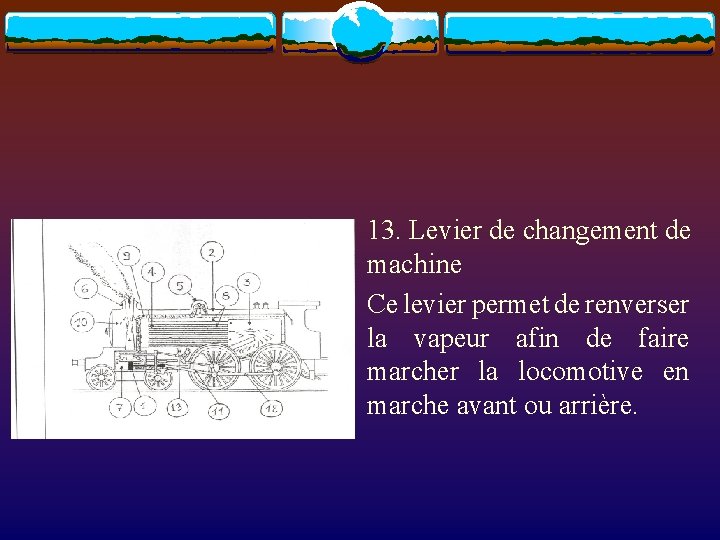

13. Levier de changement de machine Ce levier permet de renverser la vapeur afin de faire marcher la locomotive en marche avant ou arrière.
