Comment construire un graphique ?

Comment construire un graphique ?

Choisir les axes "x" et "y" L'ordonnée "y" correspond à ce que l'on mesure

Choisir les axes "x" et "y" L'ordonnée "y" correspond à ce que l'on mesure (ex : température) L'abscisse "x" correspond à ce que l'on fait varier (ex : temps)

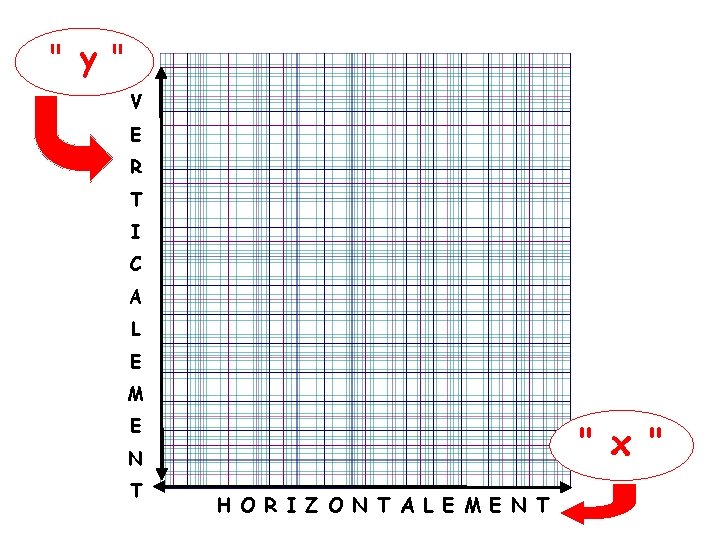

" y " V E R T I C A L E M E

" y " V E R T I C A L E M E " x " N T H O R I Z O N T A L E M E N T

Tracer et légender les axes Est-ce qu'il y a des valeurs négatives dans le

Tracer et légender les axes Est-ce qu'il y a des valeurs négatives dans le tableau de données ? non 5éme 4éme oui 3éme 5éme

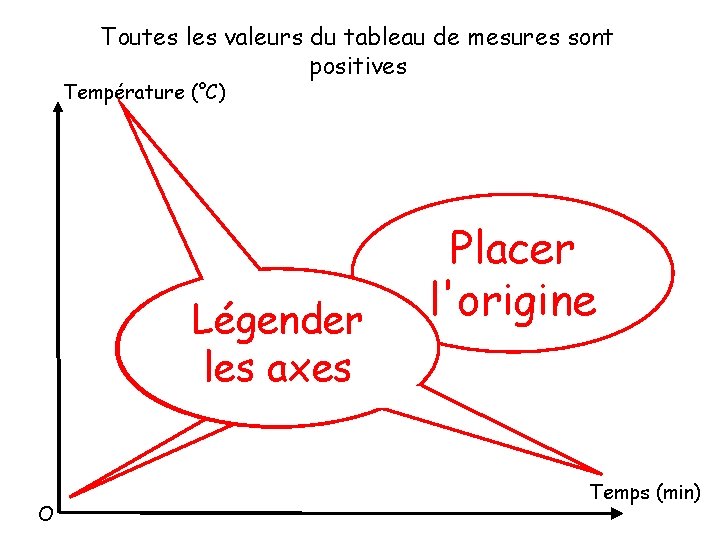

Toutes les valeurs du tableau de mesures sont positives Température (°C) Légender Tracer les

Toutes les valeurs du tableau de mesures sont positives Température (°C) Légender Tracer les axes O Placer l'origine Temps (min)

Graduer les axes

Graduer les axes

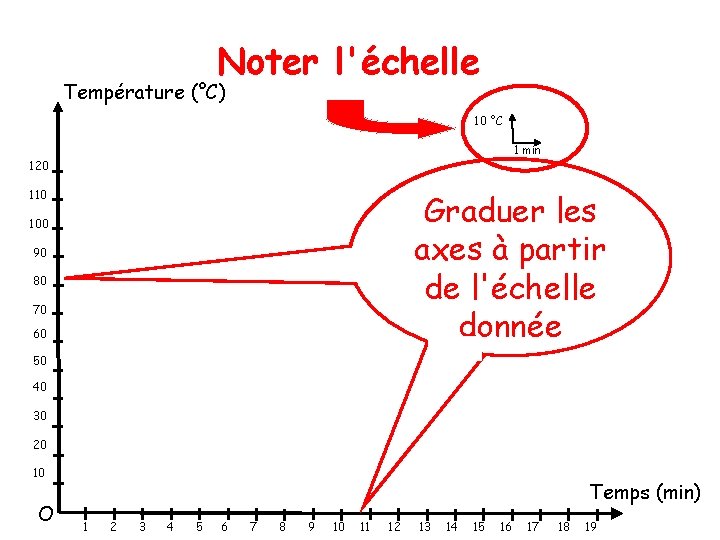

Noter l'échelle Température (°C) 10 °C 1 min 120 Graduer les Tracer axes à

Noter l'échelle Température (°C) 10 °C 1 min 120 Graduer les Tracer axes à partir axes 110 100 90 de l'échelle donnée 80 70 60 50 40 30 20 10 O Temps (min) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

Tracer le graphique

Tracer le graphique

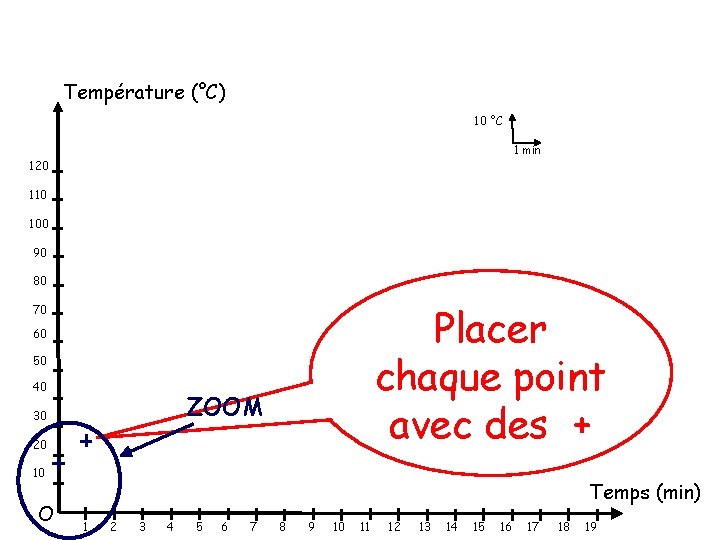

Température (°C) 10 °C 1 min 120 110 100 90 80 Placer chaque point

Température (°C) 10 °C 1 min 120 110 100 90 80 Placer chaque point avec des + 70 60 50 40 ZOOM 30 20 10 O Temps (min) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

O 9 8 7 6 5 4 3 2 1 13 12 11 0,

O 9 8 7 6 5 4 3 2 1 13 12 11 0, 2 0, 3 0, 4 0, 5 0, 9 0, 6 0, 7 0, 8 1

Tracer la courbe en la lissant Température (°C) 120 110 10 °C 1 min

Tracer la courbe en la lissant Température (°C) 120 110 10 °C 1 min 100 90 80 70 60 50 40 30 20 10 O Temps (min) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

Lisser la courbe signifie tracer la courbe à main levée en passant au plus

Lisser la courbe signifie tracer la courbe à main levée en passant au plus près des points Ne pas tenir compte des points trop éloignés Température (°C) 10 °C 1 min 120 110 100 90 80 70 On ne relie pas les points ! 60 50 40 30 20 10 O Temps (min) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

Nommer le graphique

Nommer le graphique

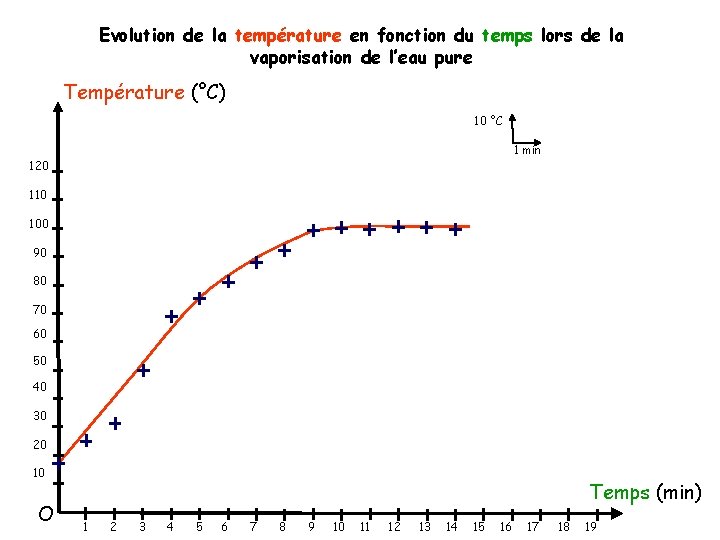

Evolution de la température en fonction du temps lors de la vaporisation de l’eau

Evolution de la température en fonction du temps lors de la vaporisation de l’eau pure Température (°C) 10 °C 1 min 120 110 100 90 80 70 60 50 40 30 20 10 O Temps (min) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

Toutes les valeurs du tableau de mesures ne sont pas positives Température (°C) O

Toutes les valeurs du tableau de mesures ne sont pas positives Température (°C) O Légender Tracer les axes Temps (min) Placer l'origine

Graduer les axes

Graduer les axes

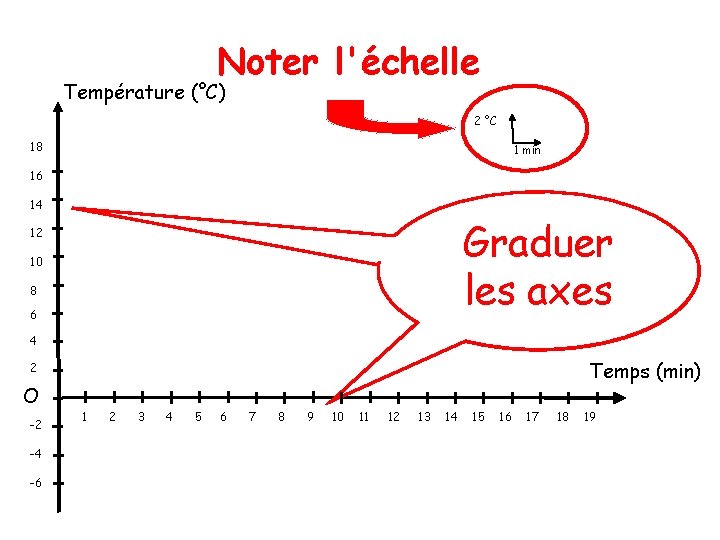

Noter l'échelle Température (°C) 2 °C 18 1 min 16 14 Graduer les axes

Noter l'échelle Température (°C) 2 °C 18 1 min 16 14 Graduer les axes 12 10 8 6 4 Temps (min) 2 O -2 -4 -6 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

Tracer le graphique

Tracer le graphique

22 20 Température (°C) 2 °C 18 1 min 16 14 Placer chaque point

22 20 Température (°C) 2 °C 18 1 min 16 14 Placer chaque point avec des + 12 10 8 ZOOM 6 4 2 O -2 -4 -6 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 Temps (min) 19

O 1, 6 1, 4 1, 2 1 0, 8 0, 6 0, 4

O 1, 6 1, 4 1, 2 1 0, 8 0, 6 0, 4 0, 2 21, 8 2, 6 2, 4 2, 2 0, 1 0, 2 0, 3 0, 4 0, 5 0, 9 0, 6 0, 7 0, 8 1

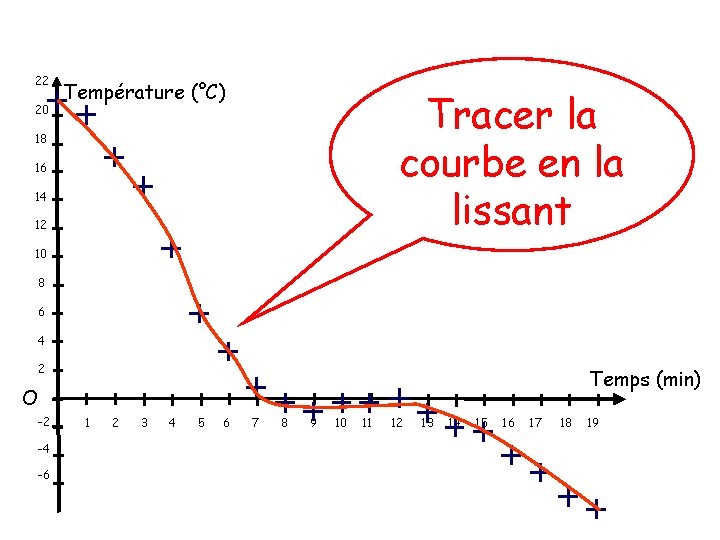

22 20 Température (°C) Tracer la courbe en la lissant 2 °C 18 1

22 20 Température (°C) Tracer la courbe en la lissant 2 °C 18 1 min 16 14 12 10 8 6 4 2 Temps (min) O -2 -4 -6 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

Nommer le graphique

Nommer le graphique

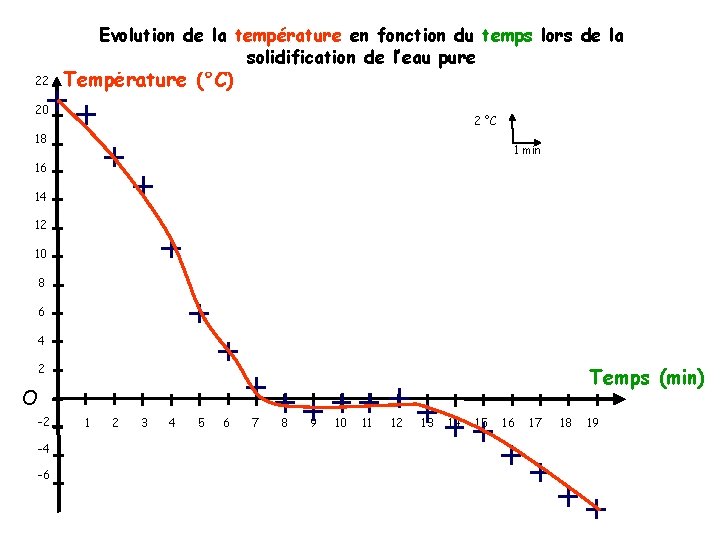

Evolution de la température en fonction du temps lors de la solidification de l’eau

Evolution de la température en fonction du temps lors de la solidification de l’eau pure 22 Température (°C) 20 2 °C 18 1 min 16 14 12 10 8 6 4 2 Temps (min) O -2 -4 -6 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

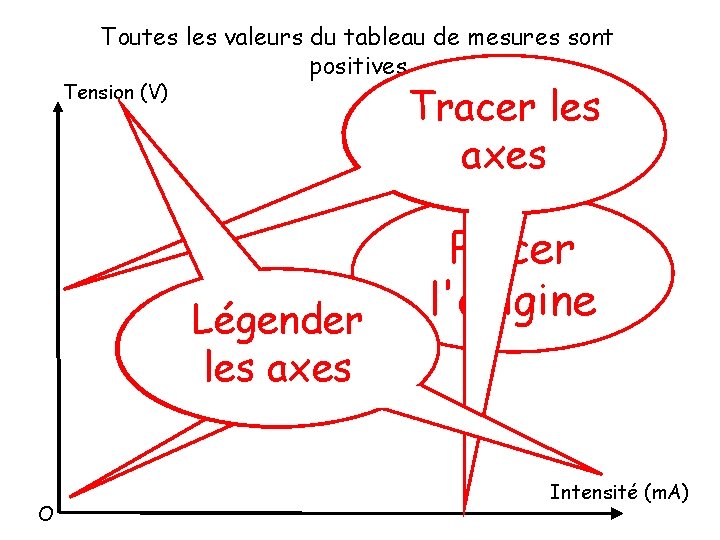

Toutes les valeurs du tableau de mesures sont positives Tracer les axes Tension (V)

Toutes les valeurs du tableau de mesures sont positives Tracer les axes Tension (V) Légender Tracer les axes O Placer l'origine Intensité (m. A)

Graduer les axes

Graduer les axes

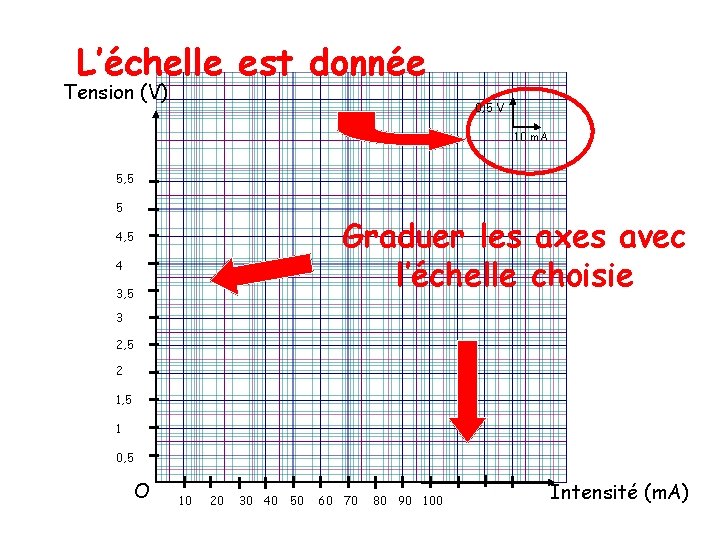

L’échelle est donnée Tension (V) 0, 5 V 10 m. A 5, 5 5

L’échelle est donnée Tension (V) 0, 5 V 10 m. A 5, 5 5 Graduer les axes avec l’échelle choisie 4, 5 4 3, 5 3 2, 5 2 1, 5 1 0, 5 O 10 20 30 40 50 60 70 80 90 100 Intensité (m. A)

Tracer le graphique

Tracer le graphique

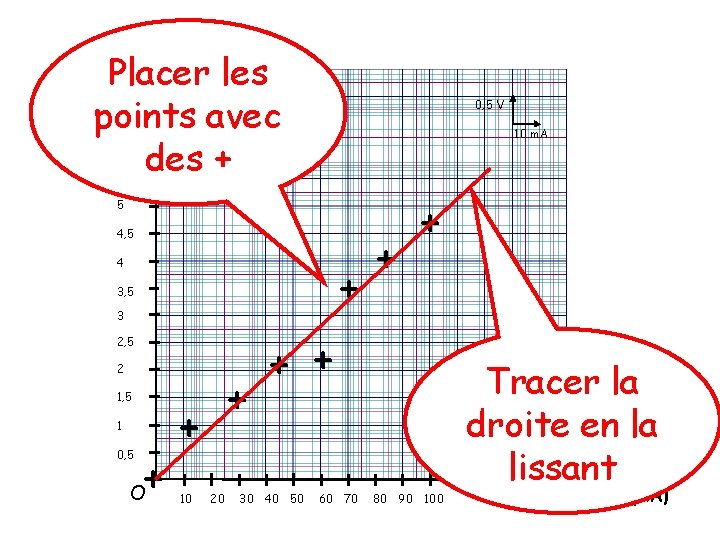

Placer les Tension (V) points avec des + 0, 5 V 10 m. A

Placer les Tension (V) points avec des + 0, 5 V 10 m. A 5, 5 5 4, 5 4 + 3, 5 3 2, 5 2 1, 5 1 0, 5 + O + + 10 20 + + 30 40 50 60 70 80 90 100 Tracer la droite en la lissant Intensité (m. A)

Lisser signifie tracer la droite à la règle en passant au plus près des

Lisser signifie tracer la droite à la règle en passant au plus près des points Tension (V) On ne tient pas compte des 5, 5 points éloignés 5 de 4, 5 la droite 0, 5 V 10 m. A 4 + 3, 5 3 2, 5 2 1, 5 1 0, 5 + O + + 10 20 + + 30 40 50 60 70 + + On ne relie pas les points ! 80 90 100 Intensité (m. A)

Nommer le graphe

Nommer le graphe

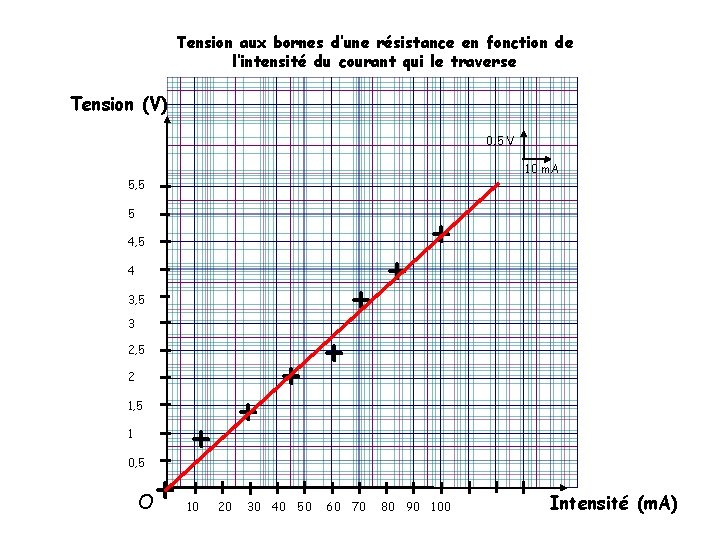

Tension aux bornes d’une résistance en fonction de l’intensité du courant qui le traverse

Tension aux bornes d’une résistance en fonction de l’intensité du courant qui le traverse Tension (V) 0, 5 V 10 m. A 5, 5 5 4, 5 4 3, 5 3 2, 5 2 1, 5 1 0, 5 O + + + 10 20 + 30 40 50 + + 60 70 + + 80 90 100 Intensité (m. A)

Toutes les valeurs du tableau de mesures sont positives Poids (N) O Masse (g)

Toutes les valeurs du tableau de mesures sont positives Poids (N) O Masse (g)

Déterminer l'échelle 1 cm Valeur maximale Longueur de l'axe en cm Arrondir la valeur

Déterminer l'échelle 1 cm Valeur maximale Longueur de l'axe en cm Arrondir la valeur trouvée pour obtenir une échelle simple !

Exemples : La valeur 0, 8 sera arrondie à 1 La valeur 12, 8

Exemples : La valeur 0, 8 sera arrondie à 1 La valeur 12, 8 sera arrondie à 20 La valeur 8, 3 sera arrondie à 10 La valeur 1, 8 sera arrondie à 2 La valeur 4, 3 sera arrondie à 5

Graduer les axes

Graduer les axes

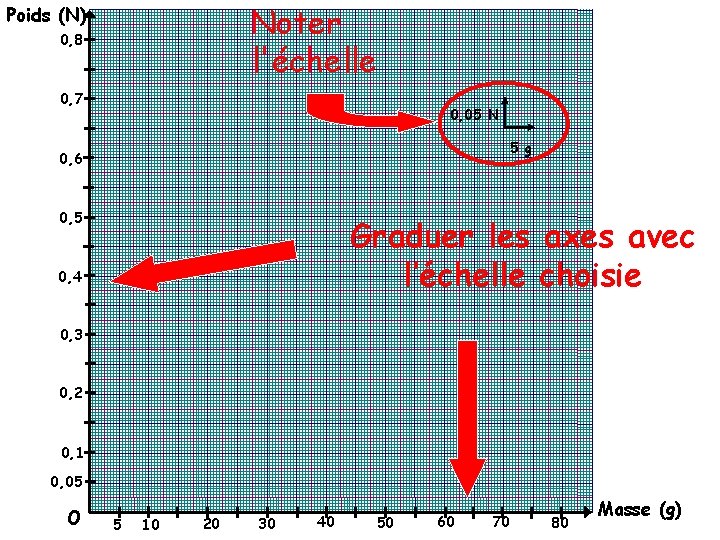

Noter l'échelle Poids (N) 0, 8 0, 7 0, 05 N 5 g 0,

Noter l'échelle Poids (N) 0, 8 0, 7 0, 05 N 5 g 0, 6 0, 5 Graduer les axes avec l’échelle choisie 0, 4 0, 3 0, 2 0, 1 0, 05 O 5 10 20 30 40 50 60 70 80 Masse (g)

Tracer le graphique

Tracer le graphique

Poids (N) 0, 8 0, 7 0, 6 Placer les points avec des +

Poids (N) 0, 8 0, 7 0, 6 Placer les points avec des + 0, 05 N 0, 5 5 g 0, 4 0, 3 Tracer la droite en la lissant 0, 2 0, 1 0, 05 O 5 10 20 30 40 50 60 70 80 Masse (g)

Poids (N) Lisser signifie tracer la droite à la règle en passant au plus

Poids (N) Lisser signifie tracer la droite à la règle en passant au plus près des points 0, 8 0, 7 Ne pas tenir compte des points trop éloignés 0, 6 0, 5 0, 05 N 5 g 0, 4 0, 3 On ne relie pas les points ! 0, 2 0, 1 0, 05 O 5 10 20 30 40 50 60 70 80 Masse (g)

Nommer le graphique

Nommer le graphique

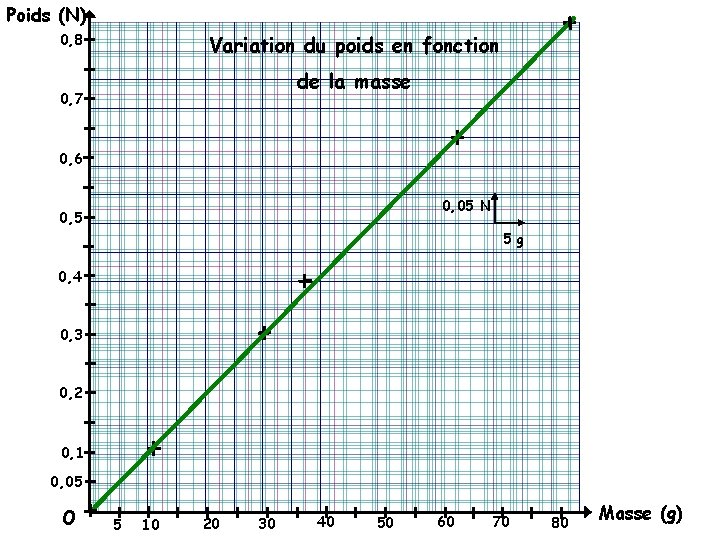

Poids (N) 0, 8 Variation du poids en fonction de la masse 0, 7

Poids (N) 0, 8 Variation du poids en fonction de la masse 0, 7 0, 6 0, 05 N 0, 5 5 g 0, 4 0, 3 0, 2 0, 1 0, 05 O 5 10 20 30 40 50 60 70 80 Masse (g)
