ESPECIFICACION PARA SERVICIO MONOFASICO CON CARGA HASTA 5 k. W EN BAJA TENSION, AREA URBANA, RED AEREA, CON BARDA FRONTAL VISTA DE CONJUNTO 2 CFE EM-BT 101

ESPECIFICACION PARA SERVICIO MONOFASICO CON CARGA HASTA 5 k. W EN BAJA TENSION, AREA URBANA, RED AEREA, CON BARDA FRONTAL ESPECIFICACIONES DE MATERIALES Y EQUIPO F 1 A CARGO DEL USUARIO N 2 1. 2. 10 3. 4. 5. 6. 12 7. 3 11 13 8. 9. MUFA INTEMPERIE DE 32 mm (1 1/4") DE DIAMETRO TUBO CONDUIT DE FIERRO GALVANIZADO PARED GRUESA DE 32 mm (1 1/4") DE DIAMETRO Y CON 3000 mm DE LONGITUD BASE ENCHUFE DE 4 TERMINALES, 100 AMPERES INTERRUPTOR TERMOMAGNETICO 30 AMPERES, A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE REDUCCION DE 32 mm (1 1/4") A 12, 7 mm (1/2") TUBO CONDUIT PARED DELGADA DE 12, 7 mm (1/2") DE DIAMETRO ALAMBRE O CABLE DE COBRE CALIBRE 8. 367 mm 2 (8 AWG) MINIMO CONECTOR PARA VARILLA DE TIERRA PARA UNA RESISTENCIA MAXIMA DE 25 OHMS 5 4 A CARGO DE C. F. E. 6 10. A INSTALACION INTERIOR 3 11. 7 9 8 12. 13. CABLE MULTIPLE DE ALUMINIO (1 + 1) DIRECTO HASTA LAS TERMINALES DE LA BASE SOCKET MEDIDOR TIPO ENCHUFE DE 15 AMPERES, 1 FASE, 2 HILOS, 120 VOLTS (F 121) ARO PARA BASE ENCHUFE DE ACERO INOXIDABLE SELLO DE PLASTICO VISTA LATERAL CFE EM-BT 101

ESPECIFICACION PARA SERVICIO MONOFASICO CON CARGA HASTA 5 k. W EN BAJA TENSION, AREA URBANA, RED AEREA, CON BARDA FRONTAL F N DE LA BASE ENCHUFE F N 2. 2 NEUTRO 4 3. 4. 5. 6. 3 6 5 A INSTALACION INTERIOR 7. TUBO CONDUIT DE FIERRO GALVANIZADO PARED GRUESA DE 32 mm (1 1/4") DE DIAMETRO Y CON 3000 mm DE LONGITUD BASE ENCHUFE DE 4 TERMINALES, 100 AMPERES INTERRUPTOR TERMOMAGNETICO 30 AMPERES, A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE REDUCCION DE 32 mm (1 1/4") A 12, 7 mm (1/2") TUBO CONDUIT PARED DELGADA DE 12, 7 mm (1/2") DE DIAMETRO ALAMBRE O CABLE DE COBRE CALIBRE 8. 367 mm 2 (8 AWG) MINIMO 7 DETALLE DE EMPOTRADO DE LA BASE PROPIEDAD DEL USUARIO DETALLE DE ALAMBRADO DE LA BASE E INTERRUPTOR AL EMPOTRAR LA BASE ENCHUFE, ESTA DEBE SALIR COMO MINIMO 5 mm DEL MURO PARA COLOCAR EL MEDIDOR Y EL ARO VIA PUBLICA BASE ENCHUFE MEDIDOR ARO 4 VISTA DE PLANTA MURO CFE EM-BT 101

ESPECIFICACION PARA SERVICIO MONOFASICO CON CARGA HASTA 5 k. W EN BAJA TENSION, AREA URBANA, RED AEREA, CON BARDA FRONTAL F N # 250 4800 CFE 1800 5 NOTAS: A. LA PREPARACION PARA RECIBIR LA ACOMETIDA DEBE ESTAR COMO MAXIMO A 30 METROS DEL POSTE DESDE EL CUAL SE DARA EL SERVICIO B. EL CONDUCTOR DEL NEUTRO DEBE CONECTARSE DIRECTO A LA CARGA SIN PASAR POR ALGUN MEDIO DE PROTECCION (TERMOMAGNETICO) C. LA PREPARACION PARA RECIBIR LA ACOMETIDA DEBE ESTAR AL LIMITE DE PROPIEDAD, EMPOTRADA O SOBREPUESTA D. EVITAR QUE LA ACOMETIDA CRUCE OTRO TERRENO O CONSTRUCCION E. LA ALTURA DE LA MUFA PARA RECIBIR LA ACOMETIDA ES DE 4800 mm F. EL INTERRUPTOR ESTARA A UNA DISTANCIA DE 1000 mm DEL MEDIDOR COMO MAXIMO G. MARCAR EL NUMERO OFICIAL DEL DOMICILIO EN FORMA PERMANENTE CFE EM-BT 101

ESPECIFICACION PARA SERVICIO MONOFASICO CON CARGA HASTA 5 k. W EN BAJA TENSION, AREA URBANA, RED AEREA, CONSTRUCCION AL FONDO DE LA PROPIEDAD 6 CFE EM-BT 102

ESPECIFICACION PARA SERVICIO MONOFASICO CON CARGA HASTA 5 k. W EN BAJA TENSION, AREA URBANA, RED AEREA, CONSTRUCCION AL FONDO DE LA PROPIEDAD ESPECIFICACIONES DE MATERIALES Y EQUIPO A CARGO DEL USUARIO 1 11 F 1. 2. N 500 mm DE LONGITUD 2 220 MINIMO MURETE DE CONCRETO 13 3. 4. 5. 6. 3 12 7. 14 4 5 8. 9. 10. 6 MUFA INTEMPERIE DE 32 mm (1 1/4") DE DIAMETRO TUBO CONDUIT DE FIERRO GALVANIZADO PARED GRUESA DE 32 mm (1 1/4") DE DIAMETRO Y CON 3000 mm DE LONGITUD BASE ENCHUFE DE 4 TERMINALES, 100 AMPERES INTERRUPTOR TERMOMAGNETICO 30 AMPERES, A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE REDUCCION DE 32 mm (1 1/4") A 12, 7 mm (1/2") TUBO CONDUIT PARED DELGADA DE 12, 7 mm (1/2") DE DIAMETRO ALAMBRE O CABLE DE COBRE CALIBRE 8. 367 mm 2 (8 AWG) MINIMO CONECTOR PARA VARILLA DE TIERRA PARA UNA RESISTENCIA MAXIMA DE 25 OHMS MURETE DE ACUERDO A LO INDICADO A CARGO DE C. F. E. 11. 8 7 9 A INSTALACION INTERIOR VISTA LATERAL 7 12. 13. 14. CABLE MULTIPLE DE ALUMINIO (1 + 1) DIRECTO HASTA LAS TERMINALES DE LA BASE SOCKET MEDIDOR TIPO ENCHUFE DE 15 AMPERES, 1 FASE, 2 HILOS, 120 VOLTS (F 121) ARO PARA BASE ENCHUFE DE ACERO INOXIDABLE SELLO DE PLASTICO CFE EM-BT 102

ESPECIFICACION PARA SERVICIO MONOFASICO CON CARGA HASTA 5 k. W EN BAJA TENSION, AREA URBANA, RED AEREA, CONSTRUCCION AL FONDO DE LA PROPIEDAD F N DE LA BASE ENCHUFE F N 2. 2 NEUTRO 4 3. 4. 5. 6. 3 6 5 A INSTALACION INTERIOR 7. TUBO CONDUIT DE FIERRO GALVANIZADO PARED GRUESA DE 32 mm (1 1/4") DE DIAMETRO Y CON 3000 mm DE LONGITUD BASE ENCHUFE DE 4 TERMINALES, 100 AMPERES INTERRUPTOR TERMOMAGNETICO 30 AMPERES, A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE REDUCCION DE 32 mm (1 1/4") A 12, 7 mm (1/2") TUBO CONDUIT PARED DELGADA DE 12, 7 mm (1/2") DE DIAMETRO ALAMBRE O CABLE DE COBRE CALIBRE 8. 367 mm 2 (8 AWG) MINIMO 7 DETALLE DE EMPOTRADO DE LA BASE PROPIEDAD DEL USUARIO DETALLE DE ALAMBRADO DE LA BASE E INTERRUPTOR AL EMPOTRAR LA BASE ENCHUFE, ESTA DEBE SALIR COMO MINIMO 5 mm DEL MURO PARA COLOCAR EL MEDIDOR Y EL ARO VIA PUBLICA BASE ENCHUFE MEDIDOR ARO 8 VISTA DE PLANTA MURO CFE EM-BT 102

ESPECIFICACION PARA SERVICIO MONOFASICO CON CARGA HASTA 5 k. W EN BAJA TENSION, AREA URBANA, RED AEREA, CONSTRUCCION AL FONDO DE LA PROPIEDAD N F 220 MINIMO 4800 10 CFE 2800 MINIMO ARMADO DE CONCRETO Y VARILLA 1800 CIMIENTO DE PIEDRA CON CEMENTO Y ARENA NOTAS: A. LA PREPARACION PARA RECIBIR LA ACOMETIDA DEBE ESTAR COMO MAXIMO A 30 METROS DEL POSTE DESDE EL CUAL SE DARA EL SERVICIO B. EL CONDUCTOR DEL NEUTRO DEBE CONECTARSE DIRECTO A LA CARGA SIN PASAR POR ALGUN MEDIO DE PROTECCION (TERMOMAGNETICO) C. LA PREPARACION PARA RECIBIR LA ACOMETIDA DEBE ESTAR AL LIMITE DE PROPIEDAD, EMPOTRADA O SOBREPUESTA D. EVITAR QUE LA ACOMETIDA CRUCE OTRO TERRENO O CONSTRUCCION E. LA ALTURA DE LA MUFA PARA RECIBIR LA ACOMETIDA ES DE 4800 mm F. EL INTERRUPTOR ESTARA A UNA DISTANCIA DE 1000 mm DEL MEDIDOR MAXIMO G. MARCAR EL NUMERO OFICIAL DEL DOMICILIO EN FORMA PERMANENTE A INSTALACION INTERIOR VISTA FRONTAL 9 CFE EM-BT 102

ESPECIFICACION PARA SERVICIO MONOFASICO CON CARGA HASTA 5 k. W EN BAJA TENSION, AREA URBANA, RED AEREA, CON BARDA LATERAL 10 CFE EM-BT 103

ESPECIFICACION PARA SERVICIO MONOFASICO CON CARGA HASTA 5 k. W EN BAJA TENSION, AREA URBANA, RED AEREA, CON BARDA LATERAL ESPECIFICACIONES DE MATERIALES Y EQUIPO A CARGO DEL USUARIO 1 F 1. 2. N 2 500 mm DE LONGITUD 10 3. 4. 12 5. 6. 3 11 7. 4 13 5 8. 9. 6 MUFA INTEMPERIE DE 32 mm (1 1/4") DE DIAMETRO TUBO CONDUIT DE FIERRO GALVANIZADO PARED GRUESA DE 32 mm (1 1/4") DE DIAMETRO Y CON 3000 mm DE LONGITUD BASE ENCHUFE DE 4 TERMINALES, 100 AMPERES INTERRUPTOR TERMOMAGNETICO 30 AMPERES, A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE REDUCCION DE 32 mm (1 1/4") A 12, 7 mm (1/2") TUBO CONDUIT PARED DELGADA DE 12, 7 mm (1/2") DE DIAMETRO ALAMBRE O CABLE DE COBRE CALIBRE 8. 367 mm 2 (8 AWG) MINIMO CONECTOR PARA VARILLA DE TIERRA PARA UNA RESISTENCIA MAXIMA DE 25 OHMS A CARGO DE C. F. E. 7 A INSTALACION INTERIOR 10. 11. 8 9 VISTA LATERAL 11 12. 13. CABLE MULTIPLE DE ALUMINIO (1 + 1) DIRECTO HASTA LAS TERMINALES DE LA BASE SOCKET MEDIDOR TIPO ENCHUFE DE 15 AMPERES, 1 FASE, 2 HILOS, 120 VOLTS (F 121) ARO PARA BASE ENCHUFE DE ACERO INOXIDABLE SELLO DE PLASTICO CFE EM-BT 103

ESPECIFICACION PARA SERVICIO MONOFASICO CON CARGA HASTA 5 k. W EN BAJA TENSION, AREA URBANA, RED AEREA, CON BARDA LATERAL F N DE LA BASE ENCHUFE F N 2. 2 NEUTRO 4 3. 4. 5. 6. 3 6 5 A INSTALACION INTERIOR 7. TUBO CONDUIT DE FIERRO GALVANIZADO PARED GRUESA DE 32 mm (1 1/4") DE DIAMETRO Y CON 3000 mm DE LONGITUD BASE ENCHUFE DE 4 TERMINALES, 100 AMPERES INTERRUPTOR TERMOMAGNETICO 30 AMPERES, A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE REDUCCION DE 32 mm (1 1/4") A 12, 7 mm (1/2") TUBO CONDUIT PARED DELGADA DE 12, 7 mm (1/2") DE DIAMETRO ALAMBRE O CABLE DE COBRE CALIBRE 8. 367 mm 2 (8 AWG) MINIMO 7 DETALLE DE EMPOTRADO DE LA BASE PROPIEDAD DEL USUARIO DETALLE DE ALAMBRADO DE LA BASE E INTERRUPTOR AL EMPOTRAR LA BASE ENCHUFE, ESTA DEBE SALIR COMO MINIMO 5 mm DEL MURO PARA COLOCAR EL MEDIDOR Y EL ARO VIA PUBLICA BASE ENCHUFE MEDIDOR ARO 12 VISTA DE PLANTA MURO CFE EM-BT 103

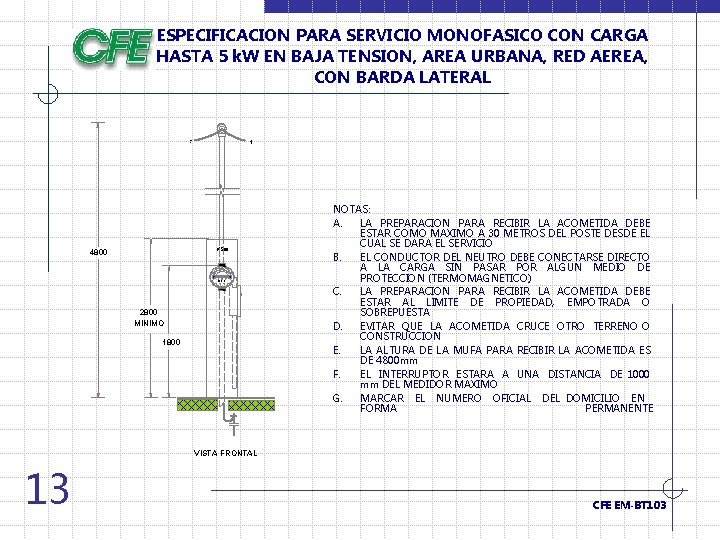

ESPECIFICACION PARA SERVICIO MONOFASICO CON CARGA HASTA 5 k. W EN BAJA TENSION, AREA URBANA, RED AEREA, CON BARDA LATERAL F N # 568 4800 CFE 2800 MINIMO 1800 NOTAS: A. LA PREPARACION PARA RECIBIR LA ACOMETIDA DEBE ESTAR COMO MAXIMO A 30 METROS DEL POSTE DESDE EL CUAL SE DARA EL SERVICIO B. EL CONDUCTOR DEL NEUTRO DEBE CONECTARSE DIRECTO A LA CARGA SIN PASAR POR ALGUN MEDIO DE PROTECCION (TERMOMAGNETICO) C. LA PREPARACION PARA RECIBIR LA ACOMETIDA DEBE ESTAR AL LIMITE DE PROPIEDAD, EMPOTRADA O SOBREPUESTA D. EVITAR QUE LA ACOMETIDA CRUCE OTRO TERRENO O CONSTRUCCION E. LA ALTURA DE LA MUFA PARA RECIBIR LA ACOMETIDA ES DE 4800 mm F. EL INTERRUPTOR ESTARA A UNA DISTANCIA DE 1000 mm DEL MEDIDOR MAXIMO G. MARCAR EL NUMERO OFICIAL DEL DOMICILIO EN FORMA PERMANENTE VISTA FRONTAL 13 CFE EM-BT 103

ESPECIFICACION PARA SERVICIO MONOFASICO CON CARGA HASTA 5 k. W EN BAJA TENSION, AREA URBANA, RED SUBTERRANEA, CON BARDA FRONTAL #411 CFE DUCTO RED B. T. REGISTRO DE ACOMETIDA EN B. T. VISTA DE CONJUNTO 14 CFE EM-BT 104

ESPECIFICACION PARA SERVICIO MONOFASICO CON CARGA HASTA 5 k. W EN BAJA TENSION, AREA URBANA, RED SUBTERRANEA, CON BARDA FRONTAL ESPECIFICACIONES DE MATERIALES Y EQUIPO 12 4 11 5 13 6 1800 7 2 VER DETALLE "A" 14 8 1 A CARGO DEL USUARIO 1. CODO DE PVC 32 mm (1 1/4") DE DIAMETRO 2. TUBO RIGIDO DE PVC 32 mm (1 1/4") DE DIAMETRO 3. CABLE DE COBRE THW CALIBRE 8. 367 mm 2 (8 AWG) MINIMO DESDE LA BASE HASTA EL INTERRUPTOR, CON FORRO DEL CONDUCTOR NEUTRO DE COLOR BLANCO Y EL DE LA FASE DIFERENTE AL BLANCO 4. BASE ENCHUFE DE 4 TERMINALES, 100 AMPERES 5. INTERRUPTOR TERMOMAGNETICO 30 AMPERES, A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE 6. REDUCCION DE PVC DE 32 mm (1 1/4") A 12, 7 mm (1/2") 7. TUBO RIGIDO DE PVC DE 12, 7 mm (1/2") DE DIAMETRO 8. ALAMBRE O CABLE DE COBRE CALIBRE 8. 367 mm 2 ( 8 AWG) MINIMO 9. CONECTOR PARA VARILLA DE TIERRA 10. VARILLA DE TIERRA PARA UNA RESISTENCIA MAXIMA DE 25 OHMS A CARGO DE C. F. E. 11. 9 10 SECUNDARIO DE LA RED VISTA LATERAL 15 12. 13. 14. 15. 16. MEDIDOR TIPO ENCHUFE DE 15 AMPERES, 1 FASE, 2 HILOS, 120 VOLTS (F 121) ARO PARA BASE ENCHUFE DE ACERO INOXIDABLE SELLO DE PLASTICO CABLE MONOPOLAR XLP CONECTOR EMPALME A COMPRESION, TENSION MINIMA, TIPO ZAPATA MANGA TERMOCONTRACTIL O REMOVIBLE CFE EM-BT 104

ESPECIFICACION PARA SERVICIO MONOFASICO CON CARGA HASTA 5 k. W EN BAJA TENSION, AREA URBANA, RED SUBTERRANEA, CON BARDA FRONTAL FTN DISPONIBLES 3 15 16 ACOMETIDA 4 5 NEUTRO FASE SECUNDARIO DE LA RED DETALLE "A" 8 2 A LA VARILLA DE TIERRA DE LA RED DE BAJA TENSION A INSTALACION INTERIOR PROPIEDAD DEL USUARIO 7 F N VIA PUBLICA DETALLE DE ALAMBRADO DE LA BASE E INTERRUPTOR MEDIDOR VISTA DE PLANTA AL EMPOTRAR LA BASE ENCHUFE, ESTA DEBE SALIR COMO MINIMO 5 mm DEL MURO PARA COLOCAR EL MEDIDOR Y EL ARO BASE ENCHUFE ARO MURO DE CONCRETO 16 2. 3. 4. 5. TUBO RIGIDO DE PVC 32 mm (1 1/4") DE DIAMETRO CABLE DE COBRE THW CALIBRE 8. 367 mm 2 ( 8 AWG) MINIMO DESDE LA BASE HASTA EL INTERRUPTOR, CON FORRO DEL CONDUCTOR NEUTRO DE COLOR BLANCO Y EL DE LA FASE DIFERENTE AL BLANCO BASE ENCHUFE DE 4 TERMINALES, 100 AMPERES INTERRUPTOR TERMOMAGNETICO 30 AMPERES, A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE 7. 8. TUBO RIGIDO DE PVC DE 12, 7 mm (1/2") DE DIAMETRO ALAMBRE O CABLE DE COBRE CALIBRE 8. 367 mm 2 ( 8 AWG) MINIMO 15. 16. CONECTOR EMPALME A COMPRESION, TENSION MINIMA, TIPO ZAPATA MANGA TERMOCONTRACTIL O REMOVIBLE DETALLE DE EMPOTRADO DE LA BASE CFE EM-BT 104

ESPECIFICACION PARA SERVICIO MONOFASICO CON CARGA HASTA 5 k. W EN BAJA TENSION, AREA URBANA, RED SUBTERRANEA, CON BARDA FRONTAL NOTAS: CFE A. B. 1800 C. D. E. LA PREPARACION DEBE ESTAR COMO MAXIMO A 30 METROS DEL REGISTRO DESDE EL CUAL SE DARA EL SERVICIO EL CONDUCTOR DEL NEUTRO DEBE CONECTARSE DIRECTO A LA CARGA SIN PASAR POR ALGUN MEDIO DE PROTECCION (TERMOMAGNETICO) LA PREPARACION PARA RECIBIR LA ACOMETIDA DEBE ESTAR AL LIMITE DE PROPIEDAD EMPOTRADA EL INTERRUPTOR ESTARA A UNA DISTANCIA DE 1000 mm DEL MEDIDOR MAXIMO MARCAR EL NUMERO OFICIAL DEL DOMICILIO EN FORMA PERMANENTE VISTA FRONTAL 17 CFE EM-BT 104

ESPECIFICACION PARA SERVICIO MONOFASICO CON CARGA HASTA 5 k. W EN BAJA TENSION, AREA URBANA, RED SUBTERRANEA, CONSTRUCCION AL FONDO DE LA PROPIEDAD DUCTO RED DE BAJA TENSION VISTA DE CONJUNTO 18 CFE EM-BT 105

ESPECIFICACION PARA SERVICIO MONOFASICO CON CARGA HASTA 5 k. W EN BAJA TENSION, AREA URBANA, RED SUBTERRANEA, CONSTRUCCION AL FONDO DE LA PROPIEDAD ESPECIFICACIONES DE MATERIALES Y EQUIPO 220 5 14 2 15 A CARGO DEL USUARIO 1. CODO DE PVC 32 mm (1 1/4") DE DIAMETRO 2. TUBO RIGIDO DE PVC 32 mm (1 1/4") DE DIAMETRO 3. CABLE DE COBRE THW CALIBRE 8. 367 mm 2 ( 8 AWG) MINIMO DESDE LA BASE HASTA EL INTERRUPTOR, CON FORRO DEL CONDUCTOR NEUTRO DE COLOR BLANCO Y EL DE LA FASE DIFERENTE AL BLANCO 4. BASE ENCHUFE DE 4 TERMINALES, 100 AMPERES 5. INTERRUPTOR TERMOMAGNETICO 30 AMPERES, A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE 6. REDUCCION DE PVC DE 32 mm (1 1/4") A 12, 7 mm (1/2") 7. TUBO RIGIDO DE PVC DE 12, 7 mm (1/2") DE DIAMETRO 8. ALAMBRE O CABLE DE COBRE CALIBRE 8. 367 mm 2 ( 8 AWG) MINIMO 9. CONECTOR PARA VARILLA DE TIERRA 10. VARILLA DE TIERRA PARA UNA RESISTENCIA MAXIMA DE 25 OHMS 11. MURETE DE ACUERDO A LO INDICADO 8 A CARGO DE C. F. E. 12. VISTA LATERAL 19 13. 14. 15. 16. 17. MEDIDOR TIPO ENCHUFE DE 15 AMPERES, 1 FASE, 2 HILOS, 120 VOLTS (F 121) ARO PARA BASE ENCHUFE DE ACERO INOXIDABLE SELLO DE PLASTICO CABLE MONOPOLAR XLP CONECTOR EMPALME A COMPRESION, TENSION MINIMA, TIPO ZAPATA MANGA TERMOCONTRACTIL O REMOVIBLE CFE EM-BT 105

ESPECIFICACION PARA SERVICIO MONOFASICO CON CARGA HASTA 5 k. W EN BAJA TENSION, AREA URBANA, RED SUBTERRANEA, CONSTRUCCION AL FONDO DE LA PROPIEDAD FTN DISPONIBLES 3 16 17 ACOMETIDA 4 5 NEUTRO FASE SECUNDARIO DE LA RED DETALLE "A" 8 2 A LA VARILLA DE TIERRA DE LA RED DE BAJA TENSION A INSTALACION INTERIOR PROPIEDAD DEL USUARIO 7 F N VIA PUBLICA DETALLE DE ALAMBRADO DE LA BASE E INTERRUPTOR MEDIDOR VISTA DE PLANTA AL EMPOTRAR LA BASE ENCHUFE, ESTA DEBE SALIR COMO MINIMO 5 mm DEL MURO PARA COLOCAR EL MEDIDOR Y EL ARO BASE ENCHUFE ARO MURO DE CONCRETO 20 2. 3. 4. 5. TUBO RIGIDO DE PVC 32 mm (1 1/4") DE DIAMETRO CABLE DE COBRE THW CALIBRE 8. 367 mm 2 ( 8 AWG) MINIMO DESDE LA BASE HASTA EL INTERRUPTOR, CON FORRO DEL CONDUCTOR NEUTRO DE COLOR BLANCO Y EL DE LA FASE DIFERENTE AL BLANCO BASE ENCHUFE DE 4 TERMINALES, 100 AMPERES INTERRUPTOR TERMOMAGNETICO 30 AMPERES, A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE 7. 8. TUBO RIGIDO DE PVC DE 12, 7 mm (1/2") DE DIAMETRO ALAMBRE O CABLE DE COBRE CALIBRE 8. 367 mm 2 ( 8 AWG) MINIMO 16. 17. CONECTOR EMPALME A COMPRESION, TENSION MINIMA, TIPO ZAPATA MANGA TERMOCONTRACTIL O REMOVIBLE DETALLE DE EMPOTRADO DE LA BASE CFE EM-BT 105

ESPECIFICACION PARA SERVICIO MONOFASICO CON CARGA HASTA 5 k. W EN BAJA TENSION, AREA URBANA, RED SUBTERRANEA, CONSTRUCCION AL FONDO DE LA PROPIEDAD 220 11 NOTAS: A. B. 2000 1800 C. D. E. LA PREPARACION DEBE ESTAR COMO MAXIMO A 30 METROS DEL REGISTRO DESDE EL CUAL SE DARA EL SERVICIO EL CONDUCTOR DEL NEUTRO DEBE CONECTARSE DIRECTO A LA CARGA SIN PASAR POR ALGUN MEDIO DE PROTECCION (TERMOMAGNETICO) LA PREPARACION PARA RECIBIR LA ACOMETIDA DEBE ESTAR AL LIMITE DE PROPIEDAD EMPOTRADA EL INTERRUPTOR ESTARA A UNA DISTANCIA DE 1000 mm DEL MEDIDOR MAXIMO MARCAR EL NUMERO OFICIAL DEL DOMICILIO EN FORMA PERMANENTE VISTA FRONTAL 21 CFE EM-BT 105

ESPECIFICACION PARA SERVICIO BIFASICO CON CARGA HASTA 10 k. W EN BAJA TENSION, RED AEREA, CON BARDA FRONTAL # 129 VISTA DE CONJUNTO 22 CFE EM-BT 201

ESPECIFICACION PARA SERVICIO BIFASICO CON CARGA HASTA 10 k. W EN BAJA TENSION, RED AEREA, CON BARDA FRONTAL ESPECIFICACIONES DE MATERIALES Y EQUIPO 10 1 A CARGO DEL USUARIO N F 1 2 F 2 1. 2. 3. 4. 5. 6. 7. 12 3 11 8. 9. MUFA INTEMPERIE DE 32 mm (1 1/4") DE DIAMETRO TUBO CONDUIT DE FIERRO GALVANIZADO PARED GRUESA DE 32 mm (1 1/4") DE DIAMETRO Y CON 3000 mm DE LONGITUD BASE ENCHUFE DE 4 TERMINALES, 100 AMPERES CON QUINTA TERMINAL INTERRUPTOR TERMOMAGNETICO 30 AMPERES, A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE REDUCCION DE 32 mm (1 1/4") A 12, 7 mm (1/2") TUBO CONDUIT PARED DELGADA DE 12, 7 mm (1/2") DE DIAMETRO ALAMBRE O CABLE DE COBRE CALIBRE 8. 367 mm 2 (8 AWG) MINIMO CONECTOR PARA VARILLA DE TIERRA PARA UNA RESISTENCIA MAXIMA DE 25 OHMS 13 4 A CARGO DE C. F. E. 5 10. 6 11. A INSTALACION INTERIOR 7 8 23 9 12. 13. CABLE MULTIPLE DE ALUMINIO (2 + 1) DIRECTO HASTA LAS TERMINALES DE LA BASE SOCKET MEDIDOR TIPO ENCHUFE DE 15 AMPERES, 2 FASES, 3 HILOS, (F 621) ARO PARA BASE ENCHUFE DE ACERO INOXIDABLE SELLO DE PLASTICO CFE EM-BT 201

ESPECIFICACION PARA SERVICIO BIFASICO CON CARGA HASTA 10 k. W EN BAJA TENSION, RED AEREA, CON BARDA FRONTAL N F 1 DE LA ACOMETIDA F 2 DE LA BASE ENCHUFE 2. F 1 F 2 N 2 FASE 1 3. 4 NEUTRO 4. N F 2 3 A INSTALACION INTERIOR 5 5. 6. TUBO CONDUIT DE FIERRO GALVANIZADO PARED GRUESA DE 32 mm (1 1/4") DE DIAMETRO Y CON 3000 mm DE LONGITUD BASE ENCHUFE DE 4 TERMINALES, 100 AMPERES CON QUINTA TERMINAL INTERRUPTOR TERMOMAGNETICO 30 AMPERES, A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE REDUCCION DE 32 mm (1 1/4") A 12, 7 mm (1/2") TUBO CONDUIT PARED DELGADA DE 12, 7 mm (1/2") DE DIAMETRO 6 A LA VARILLA DE TIERRA DETALLE DE ALAMBRADO DE LA BASE E INTERRUPTOR PROPIEDAD DEL USUARIO AL EMPOTRAR LA BASE ENCHUFE, ESTA DEBE SALIR COMO MINIMO 5 mm DEL MURO PARA COLOCAR EL MEDIDOR Y EL ARO BASE ENCHUFE ARO VIA PUBLICA MURO MEDIDOR VISTA DE PLANTA 24 DETALLE DEL EMPOTRADO DE LA BASE CFE EM-BT 201

ESPECIFICACION PARA SERVICIO BIFASICO CON CARGA HASTA 10 k. W EN BAJA TENSION, RED AEREA, CON BARDA FRONTAL N F 2 F 1 4800 # 129 CFE 1800 25 NOTAS: A. LA PREPARACION PARA RECIBIR LA ACOMETIDA DEBE ESTAR COMO MAXIMO A 30 METROS DEL POSTE DESDE EL CUAL SE DARA EL SERVICIO B. EL CONDUCTOR DEL NEUTRO DEBE CONECTARSE DIRECTO A LA CARGA SIN PASAR POR ALGUN MEDIO DE PROTECCION (TERMOMAGNETICO) C. LA PREPARACION PARA RECIBIR LA ACOMETIDA DEBE ESTAR AL LIMITE DE PROPIEDAD, EMPOTRADA O SOBREPUESTA D. EVITAR QUE LA ACOMETIDA CRUCE OTRO TERRENO O CONSTRUCCION E. LA ALTURA DE LA MUFA PARA RECIBIR LA ACOMETIDA ES DE 4800 mm F. EL INTERRUPTOR ESTARA A UNA DISTANCIA DE 1000 mm DEL MEDIDOR MAXIMO G. MARCAR EL NUMERO OFICIAL DEL DOMICILIO EN FORMA PERMANENTE. VISTA FRONTAL CFE EM-BT 201

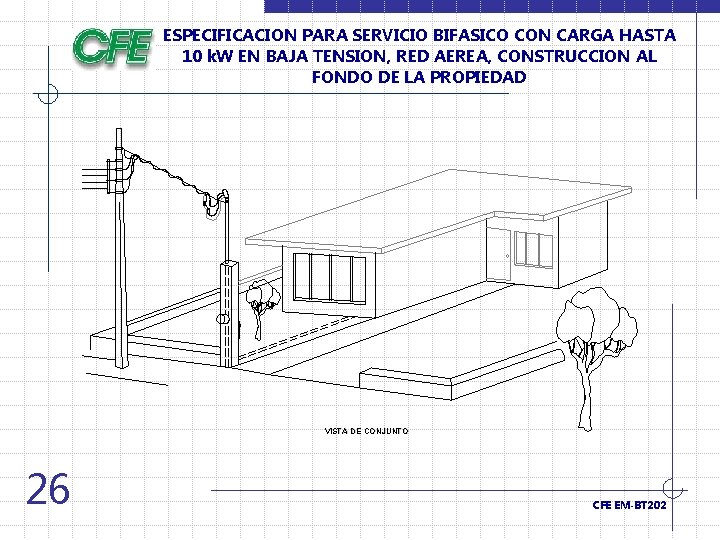

ESPECIFICACION PARA SERVICIO BIFASICO CON CARGA HASTA 10 k. W EN BAJA TENSION, RED AEREA, CONSTRUCCION AL FONDO DE LA PROPIEDAD VISTA DE CONJUNTO 26 CFE EM-BT 202

ESPECIFICACION PARA SERVICIO BIFASICO CON CARGA HASTA 10 k. W EN BAJA TENSION, RED AEREA, CONSTRUCCION AL FONDO DE LA PROPIEDAD ESPECIFICACIONES DE MATERIALES Y EQUIPO A CARGO DEL USUARIO 1 11 F 2 1. 2. N 500 mm DE LONGITUD 2 3. 4. 220 MINIMO MURETE 13 5. 6. 3 7. 12 14 4 8. 9. 5 10. 6 A CARGO DE C. F. E. 11. 12. 8 7 9 27 MUFA INTEMPERIE DE 32 mm (1 1/4") DE DIAMETRO TUBO CONDUIT DE FIERRO GALVANIZADO PARED GRUESA DE 32 mm (1 1/4") DE DIAMETRO Y CON 3000 mm DE LONGITUD BASE ENCHUFE DE 4 TERMINALES, 100 AMPERES CON QUINTA TERMINAL INTERRUPTOR TERMOMAGNETICO 30 AMPERES, A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE REDUCCION DE 32 mm (1 1/4") A 12, 7 mm (1/2") TUBO CONDUIT PARED DELGADA DE 12, 7 mm (1/2") DE DIAMETRO ALAMBRE O CABLE DE COBRE CALIBRE 8. 367 mm 2 (8 AWG) MINIMO CONECTOR PARA VARILLA DE TIERRA PARA UNA RESISTENCIA MAXIMA DE 25 OHMS MURETE DE ACUERDO A LO INDICADO VISTA LATERAL A INSTALACION INTERIOR 13. 14. CABLE MULTIPLE DE ALUMINIO (2 + 1) DIRECTO HASTA LAS TERMINALES DE LA BASE SOCKET MEDIDOR TIPO ENCHUFE DE 15 AMPERES, 2 FASES, 3 HILOS, (F 621) ARO PARA BASE ENCHUFE DE ACERO INOXIDABLE SELLO DE PLASTICO CFE EM-BT 202

ESPECIFICACION PARA SERVICIO BIFASICO CON CARGA HASTA 10 k. W EN BAJA TENSION, RED AEREA, CONSTRUCCION AL FONDO DE LA PROPIEDAD N F 1 DE LA ACOMETIDA F 2 DE LA BASE ENCHUFE 2. F 1 F 2 N 2 FASE 1 3. 4 NEUTRO 4. N F 2 3 A INSTALACION INTERIOR 5 5. 6. TUBO CONDUIT DE FIERRO GALVANIZADO PARED GRUESA DE 32 mm (1 1/4") DE DIAMETRO Y CON 3000 mm DE LONGITUD BASE ENCHUFE DE 4 TERMINALES, 100 AMPERES CON QUINTA TERMINAL INTERRUPTOR TERMOMAGNETICO 30 AMPERES, A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE REDUCCION DE 32 mm (1 1/4") A 12, 7 mm (1/2") TUBO CONDUIT PARED DELGADA DE 12, 7 mm (1/2") DE DIAMETRO 6 A LA VARILLA DE TIERRA DETALLE DE ALAMBRADO DE LA BASE E INTERRUPTOR PROPIEDAD DEL USUARIO AL EMPOTRAR LA BASE ENCHUFE, ESTA DEBE SALIR COMO MINIMO 5 mm DEL MURO PARA COLOCAR EL MEDIDOR Y EL ARO BASE ENCHUFE ARO VIA PUBLICA MURO MEDIDOR VISTA DE PLANTA 28 DETALLE DEL EMPOTRADO DE LA BASE CFE EM-BT 202

ESPECIFICACION PARA SERVICIO BIFASICO CON CARGA HASTA 10 k. W EN BAJA TENSION, RED AEREA, CONSTRUCCION AL FONDO DE LA PROPIEDAD N F 1 F 2 220 MINIMO 10 MURETE ARMADO DE CONCRETO Y VARILLA 4800 12 CFE 2800 MINIMO 1800 CIMIENTO DE PIEDRA CON CEMENTO Y ARENA A INSTALACION INTERIOR NOTAS: A. LA PREPARACION PARA RECIBIR LA ACOMETIDA DEBE ESTAR COMO MAXIMO A 30 METROS DEL POSTE DESDE EL CUAL SE DARA EL SERVICIO B. EL CONDUCTOR DEL NEUTRO DEBE CONECTARSE DIRECTO A LA CARGA SIN PASAR POR ALGUN MEDIO DE PROTECCION (TERMOMAGNETICO) C. LA PREPARACION PARA RECIBIR LA ACOMETIDA DEBE ESTAR AL LIMITE DE PROPIEDAD, EMPOTRADA O SOBREPUESTA D. EVITAR QUE LA ACOMETIDA CRUCE OTRO TERRENO O CONSTRUCCION E. LA ALTURA DE LA MUFA PARA RECIBIR LA ACOMETIDA ES DE 4800 mm F. EL INTERRUPTOR ESTARA A UNA DISTANCIA DE 1000 mm DEL MEDIDOR MAXIMO G. MARCAR EL NUMERO OFICIAL DEL DOMICILIO EN FORMA PERMANENTE. VISTA FRONTAL 29 CFE EM-BT 202

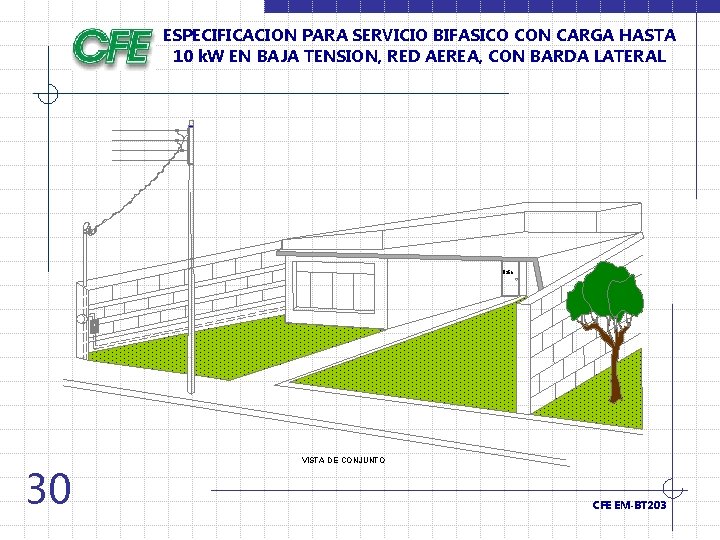

ESPECIFICACION PARA SERVICIO BIFASICO CON CARGA HASTA 10 k. W EN BAJA TENSION, RED AEREA, CON BARDA LATERAL #356 30 VISTA DE CONJUNTO CFE EM-BT 203

ESPECIFICACION PARA SERVICIO BIFASICO CON CARGA HASTA 10 k. W EN BAJA TENSION, RED AEREA, CON BARDA LATERAL ESPECIFICACIONES DE MATERIALES Y EQUIPO A CARGO DEL USUARIO 1 F 2 1. 2. N 2 500 mm DE LONGITUD 10 3. 4. 12 5. 6. 3 11 7. 4 13 5 8. 9. 6 A CARGO DE C. F. E. 7 A INSTALACION INTERIOR 10. 11. 8 9 VISTA LATERAL 31 MUFA INTEMPERIE DE 32 mm (1 1/4") DE DIAMETRO TUBO CONDUIT DE FIERRO GALVANIZADO PARED GRUESA DE 32 mm (1 1/4") DE DIAMETRO Y CON 3000 mm DE LONGITUD BASE ENCHUFE DE 4 TERMINALES, 100 AMPERES CON QUINTA TERMINAL INTERRUPTOR TERMOMAGNETICO 30 AMPERES, A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE REDUCCION DE 32 mm (1 1/4") A 12, 7 mm (1/2") TUBO CONDUIT PARED DELGADA DE 12, 7 mm (1/2") DE DIAMETRO ALAMBRE O CABLE DE COBRE CALIBRE 8. 367 mm 2 (8 AWG) MINIMO CONECTOR PARA VARILLA DE TIERRA PARA UNA RESISTENCIA MAXIMA DE 25 OHMS 12. 13. CABLE MULTIPLE DE ALUMINIO (2 + 1) DIRECTO HASTA LAS TERMINALES DE LA BASE SOCKET MEDIDOR TIPO ENCHUFE DE 15 AMPERES, 2 FASES, 3 HILOS, (F 621) ARO PARA BASE ENCHUFE DE ACERO INOXIDABLE SELLO DE PLASTICO CFE EM-BT 203

ESPECIFICACION PARA SERVICIO BIFASICO CON CARGA HASTA 10 k. W EN BAJA TENSION, RED AEREA, CON BARDA LATERAL N F 1 DE LA ACOMETIDA F 2 DE LA BASE ENCHUFE 2. F 1 F 2 N 2 FASE 1 3. 4 NEUTRO 4. N F 2 3 A INSTALACION INTERIOR 5 5. 6. TUBO CONDUIT DE FIERRO GALVANIZADO PARED GRUESA DE 32 mm (1 1/4") DE DIAMETRO Y CON 3000 mm DE LONGITUD BASE ENCHUFE DE 4 TERMINALES, 100 AMPERES CON QUINTA TERMINAL INTERRUPTOR TERMOMAGNETICO 30 AMPERES, A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE REDUCCION DE 32 mm (1 1/4") A 12, 7 mm (1/2") TUBO CONDUIT PARED DELGADA DE 12, 7 mm (1/2") DE DIAMETRO 6 A LA VARILLA DE TIERRA DETALLE DE ALAMBRADO DE LA BASE E INTERRUPTOR PROPIEDAD DEL USUARIO AL EMPOTRAR LA BASE ENCHUFE, ESTA DEBE SALIR COMO MINIMO 5 mm DEL MURO PARA COLOCAR EL MEDIDOR Y EL ARO BASE ENCHUFE ARO VIA PUBLICA MURO MEDIDOR VISTA DE PLANTA 32 DETALLE DEL EMPOTRADO DE LA BASE CFE EM-BT 203

ESPECIFICACION PARA SERVICIO BIFASICO CON CARGA HASTA 10 k. W EN BAJA TENSION, RED AEREA, CON BARDA LATERAL F 1 N F 2 4800 # 568 CFE 2800 MINIMO 1800 NOTAS: A. LA PREPARACION PARA RECIBIR LA ACOMETIDA DEBE ESTAR COMO MAXIMO A 30 METROS DEL POSTE DESDE EL CUAL SE DARA EL SERVICIO B. EL CONDUCTOR DEL NEUTRO DEBE CONECTARSE DIRECTO A LA CARGA SIN PASAR POR ALGUN MEDIO DE PROTECCION (TERMOMAGNETICO) C. LA PREPARACION PARA RECIBIR LA ACOMETIDA DEBE ESTAR AL LIMITE DE PROPIEDAD, EMPOTRADA O SOBREPUESTA D. EVITAR QUE LA ACOMETIDA CRUCE OTRO TERRENO O CONSTRUCCION E. LA ALTURA DE LA MUFA PARA RECIBIR LA ACOMETIDA ES DE 4800 mm F. EL INTERRUPTOR ESTARA A UNA DISTANCIA DE 1000 mm DEL MEDIDOR MAXIMO G. MARCAR EL NUMERO OFICIAL DEL DOMICILIO EN FORMA PERMANENTE. VISTA FRONTAL 33 CFE EM-BT 203

ESPECIFICACION PARA SERVICIO BIFASICO CON CARGA HASTA 10 k. W EN BAJA TENSION, RED SUBTERRANEA, CON BARDA FRONTAL #411 CFE DUCTO RED B. T. REGISTRO DE ACOMETIDA EN B. T. VISTA DE CONJUNTO 34 CFE EM-BT 204

ESPECIFICACION PARA SERVICIO BIFASICO CON CARGA HASTA 10 k. W EN BAJA TENSION, AREA URBANA, RED SUBTERRANEA, CON BARDA FRONTAL ESPECIFICACIONES DE MATERIALES Y EQUIPO 12 4 11 5 13 6 1800 7 2 VER DETALLE "A" 14 8 A CARGO DEL USUARIO 1. CODO DE PVC 32 mm (1 1/4") DE DIAMETRO 2. TUBO RIGIDO DE PVC 32 mm (1 1/4") DE DIAMETRO 3. CABLE DE COBRE THW CALIBRE 8. 367 mm 2 (8 AWG) MINIMO DESDE LA BASE HASTA EL INTERRUPTOR, CON FORRO DEL CONDUCTOR NEUTRO DE COLOR BLANCO Y EL DE LA FASE DIFERENTE AL BLANCO 4. BASE ENCHUFE DE 4 TERMINALES, 100 AMPERES CON QUINTA TERMINAL 5. INTERRUPTOR TERMOMAGNETICO 30 AMPERES, A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE 6. REDUCCION DE PVC DE 32 mm (1 1/4") A 12, 7 mm (1/2") 7. TUBO RIGIDO DE PVC DE 12, 7 mm (1/2") DE DIAMETRO 8. ALAMBRE O CABLE DE COBRE CALIBRE 8. 367 mm 2 (8 AWG) MINIMO 9. CONECTOR PARA VARILLA DE TIERRA 10. VARILLA DE TIERRA PARA UNA RESISTENCIA MAXIMA DE 25 OHMS A CARGO DE C. F. E. 1 11. 9 10 SECUNDARIO DE LA RED VISTA LATERAL 35 12. 13. 14. 15. 16. MEDIDOR TIPO ENCHUFE DE 15 AMPERES, 2 FASES, 3 HILOS, (F 621) ARO PARA BASE ENCHUFE DE ACERO INOXIDABLE SELLO DE PLASTICO CABLE DE ALUMINIO XLP CONECTOR EMPALME A COMPRESION, TENSION MINIMA, TIPO ZAPATA MANGA TERMOCONTRACTIL O REMOVIBLE CFE EM-BT 204

ESPECIFICACION PARA SERVICIO BIFASICO CON CARGA HASTA 10 k. W EN BAJA TENSION, AREA URBANA, RED SUBTERRANEA, CON BARDA FRONTAL DISPONIBLES DE LA BASE ENCHUFE FASE 2 F 1 F 2 N 15 16 ACOMETIDA 3 FASE 1 NEUTRO 5 SECUNDARIO DE LA RED DETALLE "A" N F 2 4 6 A VARILLA DE TIERRA 7 PROPIEDAD DEL USUARIO A INSTALACION INTERIOR DE LA ACOMETIDA VIA PUBLICA DETALLE DE ALAMBRADO DE LA BASE E INTERRUPTOR MEDIDOR VISTA DE PLANTA AL EMPOTRAR LA BASE ENCHUFE, ESTA DEBE SALIR COMO MINIMO 5 mm DEL MURO PARA COLOCAR EL MEDIDOR Y EL ARO BASE ENCHUFE ARO MURO DE CONCRETO 36 3. 6. 7. CABLE DE COBRE THW CALIBRE 8. 367 mm 2 ( 8 AWG) MINIMO DESDE LA BASE HASTA EL INTERRUPTOR, CON FORRO DEL CONDUCTOR NEUTRO DE COLOR BLANCO Y EL DE LA FASE DIFERENTE AL BLANCO BASE ENCHUFE DE 4 TERMINALES, 100 AMPERES INTERRUPTOR TERMOMAGNETICO 30 AMPERES, A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE REDUCCION DE PVC 32 mm (1 ¼”) A 12. 7 mm (1/2”) TUBO RIGIDO DE PVC DE 12, 7 mm (1/2") DE DIAMETRO 15. 16. CONECTOR EMPALME A COMPRESION, TENSION MINIMA, TIPO ZAPATA MANGA TERMOCONTRACTIL O REMOVIBLE 4. 5. DETALLE DE EMPOTRADO DE LA BASE CFE EM-BT 204

ESPECIFICACION PARA SERVICIO BIFASICO CON CARGA HASTA 10 k. W EN BAJA TENSION, AREA URBANA, RED SUBTERRANEA, CON BARDA FRONTAL NOTAS: CFE A. B. 1800 C. D. E. LA PREPARACION DEBE ESTAR COMO MAXIMO A 30 METROS DEL REGISTRO DESDE EL CUAL SE DARA EL SERVICIO EL CONDUCTOR DEL NEUTRO DEBE CONECTARSE DIRECTO A LA CARGA SIN PASAR POR ALGUN MEDIO DE PROTECCION (TERMOMAGNETICO) LA PREPARACION PARA RECIBIR LA ACOMETIDA DEBE ESTAR AL LIMITE DE PROPIEDAD EMPOTRADA EL INTERRUPTOR ESTARA A UNA DISTANCIA DE 1000 mm DEL MEDIDOR MAXIMO MARCAR EL NUMERO OFICIAL DEL DOMICILIO EN FORMA PERMANENTE VISTA FRONTAL 37 CFE EM-BT 204

ESPECIFICACION PARA SERVICIO BIFASICO CON CARGA HASTA 10 k. W EN BAJA TENSION, RED SUBTERRANEA, CONSTRUCCION AL FONDO DE LA PROPIEDAD DUCTO RED DE BAJA TENSION VISTA DE CONJUNTO 38 CFE EM-BT 205

ESPECIFICACION PARA SERVICIO BIFASICO CON CARGA HASTA 10 k. W EN BAJA TENSION, RED SUBTERRANEA, CONSTRUCCION AL FONDO DE LA PROPIEDAD ESPECIFICACIONES DE MATERIALES Y EQUIPO 220 5 14 2 15 8 VISTA LATERAL 39 A CARGO DEL USUARIO 1. CODO DE PVC 32 mm (1 1/4") DE DIAMETRO 2. TUBO RIGIDO DE PVC 32 mm (1 1/4") DE DIAMETRO 3. CABLE DE COBRE THW CALIBRE 8. 367 mm 2 (8 AWG) MINIMO DESDE LA BASE HASTA EL INTERRUPTOR, CON FORRO DEL CONDUCTOR NEUTRO DE COLOR BLANCO Y EL DE LA FASE DIFERENTE AL BLANCO 4. BASE ENCHUFE DE 4 TERMINALES, 100 AMPERES CON QUINTA TERMINAL 5. INTERRUPTOR TERMOMAGNETICO 30 AMPERES, A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE 6. REDUCCION DE PVC DE 32 mm (1 1/4") A 12, 7 mm (1/2") 7. TUBO RIGIDO DE PVC DE 12, 7 mm (1/2") DE DIAMETRO 8. ALAMBRE O CABLE DE COBRE CALIBRE 8. 367 mm 2 ( 8 AWG) MINIMO 9. CONECTOR PARA VARILLA DE TIERRA 10. VARILLA DE TIERRA PARA UNA RESISTENCIA MAXIMA DE 25 OHMS 11. MURETE DE ACUERDO A LO INDICADO A CARGO DE C. F. E. 12. MEDIDOR TIPO ENCHUFE DE 15 AMPERES, 2 FASES, 3 HILOS, (F 621) 13. ARO PARA BASE ENCHUFE DE ACERO INOXIDABLE 14. SELLO DE PLASTICO 15. CABLE DE ALUMINIO XLP 16. CONECTOR EMPALME A COMPRESION, TENSION MINIMA, TIPO ZAPATA 17. MANGA TERMOCONTRACTIL O REMOVIBLE CFE EM-BT 205

ESPECIFICACION PARA SERVICIO BIFASICO CON CARGA HASTA 10 k. W EN BAJA TENSION, RED SUBTERRANEA, CONSTRUCCION AL FONDO DE LA PROPIEDAD DISPONIBLES DE LA BASE ENCHUFE FASE 2 F 1 F 2 N 16 17 ACOMETIDA 3 FASE 1 5 SECUNDARIO DE LA RED DETALLE "A" N F 2 4 PROPIEDAD DEL USUARIO 6 A INSTALACION INTERIOR 13 7 A VARILLA DE TIERRA DE LA ACOMETIDA VIA PUBLICA DETALLE DE ALAMBRADO DE LA BASE E INTERRUPTOR MEDIDOR VISTA DE PLANTA AL EMPOTRAR LA BASE ENCHUFE, ESTA DEBE SALIR COMO MINIMO 5 mm DEL MURO PARA COLOCAR EL MEDIDOR Y EL ARO 3. 4. 5. BASE ENCHUFE ARO MURO DE CONCRETO 40 CABLE DE COBRE THW CALIBRE 8. 367 mm 2 ( 8 AWG) MINIMO DESDE LA BASE HASTA EL INTERRUPTOR, CON FORRO DEL CONDUCTOR NEUTRO DE COLOR BLANCO Y EL DE LA FASE DIFERENTE AL BLANCO BASE ENCHUFE DE 4 TERMINALES, 100 AMPERES INTERRUPTOR TERMOMAGNETICO 30 AMPERES, A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE 6. 7. REDUCCION DE PVC DE 32 mm (1 1/4") A 12, 7 mm (1/2") TUBO RIGIDO DE PVC DE 12, 7 mm (1/2") DE DIAMETRO 16. 17. CONECTOR EMPALME A COMPRESION, TENSION MINIMA, TIPO ZAPATA MANGA TERMOCONTRACTIL O REMOVIBLE DETALLE DE EMPOTRADO DE LA BASE CFE EM-BT 205

ESPECIFICACION PARA SERVICIO BIFASICO CON CARGA HASTA 10 k. W EN BAJA TENSION, RED SUBTERRANEA, CONSTRUCCION AL FONDO DE LA PROPIEDAD 220 11 NOTAS: A. B. 2000 1800 C. D. E. LA PREPARACION DEBE ESTAR COMO MAXIMO A 30 METROS DEL REGISTRO DESDE EL CUAL SE DARA EL SERVICIO EL CONDUCTOR DEL NEUTRO DEBE CONECTARSE DIRECTO A LA CARGA SIN PASAR POR ALGUN MEDIO DE PROTECCION (TERMOMAGNETICO) LA PREPARACION PARA RECIBIR LA ACOMETIDA DEBE ESTAR AL LIMITE DE PROPIEDAD EMPOTRADA EL INTERRUPTOR ESTARA A UNA DISTANCIA DE 1000 mm DEL MEDIDOR MAXIMO MARCAR EL NUMERO OFICIAL DEL DOMICILIO EN FORMA PERMANENTE VISTA FRONTAL 41 CFE EM-BT 205

ESPECIFICACION PARA SERVICIO TRIFASICO CON CARGA HASTA 25 k. W EN BAJA TENSION, RED AEREA, CON BARDA FRONTAL #310 VISTA DE CONJUNTO 42 CFE EM-BT 301

ESPECIFICACION PARA SERVICIO TRIFASICO CON CARGA HASTA 25 k. W EN BAJA TENSION, RED AEREA, CON BARDA FRONTAL ESPECIFICACIONES DE MATERIALES Y EQUIPO A CARGO DEL USUARIO 1 11 F 2 F 3 1. 2. 2 N 3. 4. 4 5. 6. 7. 12 13 3 6 7 8. 9. 10. MUFA INTEMPERIE DE 38 mm (1 1/2") DE DIAMETRO TUBO CONDUIT DE FIERRO GALVANIZADO PARED GRUESA DE 38 mm (1 1/2") DE DIAMETRO Y CON 3000 mm DE LONGITUD BASE ENCHUFE DE 7 TERMINALES, 100 AMPERES TIPO AEREA CON TAPA INTERRUPTOR TERMOMAGNETICO A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE MONITOR Y CONTRATUERCA DE 38 mm (1 1/2") REDUCCION DE 38 mm (1 1/2") A 12. 7 mm (1/2") TUBO CONDUIT PARED DELGADA DE 12, 7 mm (1/2") DE DIAMETRO ALAMBRE O CABLE DE COBRE CALIBRE 8. 367 mm 2 (8 AWG) MINIMO CONECTOR PARA VARILLA DE TIERRA PARA UNA RESISTENCIA MAXIMA DE 25 OHMS A CARGO DE C. F. E. 8 9 10 VISTA LATERAL 43 11. 12. 13. CABLE MULTIPLE DE ALUMINIO (3 + 1) DIRECTO HASTA LAS TERMINALES DE LA BASE SOCKET MEDIDOR TIPO ENCHUFE DE 15 (100) AMPERES, 3 FASES, 4 HILOS (FD 21) SELLO DE PLASTICO CFE EM-BT 301

ESPECIFICACION PARA SERVICIO TRIFASICO CON CARGA HASTA 25 k. W EN BAJA TENSION, RED AEREA, CON BARDA FRONTAL DE LA ACOMETIDA F 3 F 2 F 1 N 4 2 2. 3. 4. 3 5. 5 TUBO CONDUIT DE FIERRO GALVANIZADO PARED GRUESA DE 38 mm (1 1/2") DE DIAMETRO Y CON 3000 mm DE LONGITUD BASE ENCHUFE DE 7 TERMINALES, 100 AMPERES TIPO AEREA CON TAPA INTERRUPTOR TERMOMAGNETICO A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE MONITOR Y CONTRATUERCA DE 38 mm (1 1/2") A INSTALACION INTERIOR A VARILLA DE TIERRA DETALLE DE ALAMBRADO DE LA BASE E INTERRUPTOR AL EMPOTRAR LA BASE ENCHUFE, ESTA DEBE SALIR COMO MINIMO 10 mm DEL MURO PARA COLOCAR EL MEDIDOR Y LA TAPA 3 PROPIEDAD DEL USUARIO TAPA DE LA BASE VIA PUBLICA MEDIDOR MURO VISTA DE PLANTA 44 DETALLE DE EMPOTRADO DE BASE CFE EM-BT 301

ESPECIFICACION PARA SERVICIO TRIFASICO CON CARGA HASTA 25 k. W EN BAJA TENSION, RED AEREA, CON BARDA FRONTAL NOTAS: A. F 1 F 2 F 3 N B. C. #310 5 4800 D. E. CFE F. 1800 PARA CONEXIONES EN LA BASE ENCHUFE VER DETALLE G. LA PREPARACION DEBE ESTAR COMO MAXIMO A 30 METROS DEL POSTE DESDE EL CUAL SE DARA EL SERVICIO EL CONDUCTOR DEL NEUTRO DEBE CONECTARSE DIRECTO A LA CARGA SIN PASAR POR ALGUN MEDIO DE PROTECCION (TERMOMAGNETICO) LA PREPARACION PARA RECIBIR LA ACOMETIDA DEBE ESTAR AL LIMITE DE PROPIEDAD EMPOTRADA O SOBREPUESTA EVITAR QUE LA ACOMETIDA CRUCE OTRO TERRENO O CONSTRUCCION LA ALTURA DE LA MUFA PARA RECIBIR LA ACOMETIDA ES DE 4800 mm EL INTERRUPTOR ESTARA A UNA DISTANCIA DE 1000 mm DEL MEDIDOR MAXIMO MARCAR EL NUMERO OFICIAL DEL DOMICILIO EN FORMA PERMANENTE VISTA FRONTAL 45 CFE EM-BT 301

ESPECIFICACION PARA SERVICIO TRIFASICO CON CARGA HASTA 25 k. W EN BAJA TENSION, RED AEREA, CONSTRUCCION AL FONDO DE LA PROPIEDAD VISTA DE CONJUNTO 46 CFE EM-BT 302

ESPECIFICACION PARA SERVICIO TRIFASICO CON CARGA HASTA 25 k. W EN BAJA TENSION, RED AEREA, CONSTRUCCION AL FONDO DE LA PROPIEDAD ESPECIFICACIONES DE MATERIALES Y EQUIPO A CARGO DEL USUARIO 12 1 F 1 1. 2. F 2 F 3 N 500 mm DE LONGITUD 2 3. 220 MINIMO MURETE DE CONCRETO 3 13 4. 5. 6. 7. 8. 14 4 6 9. 10. 7 11. MUFA INTEMPERIE DE 38 mm (1 1/2") DE DIAMETRO TUBO CONDUIT DE FIERRO GALVANIZADO PARED GRUESA DE 38 mm (1 1/2") DE DIAMETRO Y CON 3000 mm DE LONGITUD BASE ENCHUFE DE 7 TERMINALES, 100 AMPERES TIPO AEREA CON TAPA INTERRUPTOR TERMOMAGNETICO A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE MONITOR Y CONTRATUERCA DE 38 mm (1 1/2") REDUCCION DE 38 mm (1 1/2") A 12. 7 mm (1/2") TUBO CONDUIT PARED DELGADA DE 12, 7 mm (1/2") DE DIAMETRO ALAMBRE O CABLE DE COBRE CALIBRE 8. 367 mm 2 (8 AWG) MINIMO CONECTOR PARA VARILLA DE TIERRA PARA UNA RESISTENCIA MAXIMA DE 25 OHMS MURETE DE ACUERDO A LO INDICADO A CARGO DE C. F. E. 12. 9 8 10 47 VISTA LATERAL A INSTALACION INTERIOR 13. 14. CABLE MULTIPLE DE ALUMINIO (3 + 1) DIRECTO HASTA LAS TERMINALES DE LA BASE SOCKET MEDIDOR TIPO ENCHUFE DE 15 (100) AMPERES, 3 FASES, 4 HILOS (FD 21) SELLO DE PLASTICO CFE EM-BT 302

ESPECIFICACION PARA SERVICIO TRIFASICO CON CARGA HASTA 25 k. W EN BAJA TENSION, RED AEREA, CONSTRUCCION AL FONDO DE LA PROPIEDAD DE LA ACOMETIDA F 3 F 2 F 1 N 4 2 2. 3. 4. 3 5. TUBO CONDUIT DE FIERRO GALVANIZADO PARED GRUESA DE 38 mm (1 1/2") DE DIAMETRO Y CON 3000 mm DE LONGITUD BASE ENCHUFE DE 7 TERMINALES, 100 AMPERES TIPO AEREA CON TAPA INTERRUPTOR TERMOMAGNETICO A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE MONITOR Y CONTRATUERCA DE 38 mm (1 1/2") A INSTALACION INTERIOR 5 A VARILLA DE TIERRA DETALLE DE ALAMBRADO DE LA BASE E INTERRUPTOR AL EMPOTRAR LA BASE ENCHUFE, ESTA DEBERA SALIR COMO MINIMO 10 mm DEL MURO PARA COLOCAR EL MEDIDOR Y LA TAPA PROPIEDAD DEL USUARIO BASE ENCHUFE VIA PUBLICA TAPA DE LA BASE MEDIDOR VISTA DE PLANTA 48 MURO DE CONCRETO DETALLE DE EMPOTRADO DE LA BASE CFE EM-BT 302

ESPECIFICACION PARA SERVICIO TRIFASICO CON CARGA HASTA 25 k. W EN BAJA TENSION, RED AEREA, CONSTRUCCION AL FONDO DE LA PROPIEDAD NOTAS: N F 1 A. F 2 F 3 B. C. 300 MINIMO 11 4800 MURETE ARMADO DE CONCRETO Y VARILLA 13 D. E. CFE 2800 MINIMO F. 1800 G. LA PREPARACION DEBE ESTAR COMO MAXIMO A 30 METROS DEL POSTE DESDE EL CUAL SE DARA EL SERVICIO EL CONDUCTOR DEL NEUTRO DEBE CONECTARSE DIRECTO A LA CARGA SIN PASAR POR ALGUN MEDIO DE PROTECCION (TERMOMAGNETICO) LA PREPARACION PARA RECIBIR LA ACOMETIDA DEBE ESTAR AL LIMITE DE PROPIEDAD EMPOTRADA O SOBREPUESTA EVITAR QUE LA ACOMETIDA CRUCE OTRO TERRENO O CONSTRUCCION LA ALTURA DE LA MUFA PARA RECIBIR LA ACOMETIDA ES DE 4800 mm EL INTERRUPTOR ESTARA A UNA DISTANCIA DE 1000 mm DEL MEDIDOR MAXIMO MARCAR EL NUMERO OFICIAL DEL DOMICILIO EN FORMA PERMANENTE A INSTALACION INTERIOR CIMIENTO DE PIEDRA CON CEMENTO Y ARENA VISTA FRONTAL 49 CFE EM-BT 302

ESPECIFICACION PARA SERVICIO TRIFASICO CON CARGA HASTA 25 k. W EN BAJA TENSION, RED SUBTERRANEA, CON BARDA FRONTAL #411 CFE DUCTO RED B. T. REGISTRO DE ACOMETIDA EN B. T. VISTA DE CONJUNTO 50 CFE EM-BT 305

ESPECIFICACION PARA SERVICIO TRIFASICO CON CARGA HASTA 25 k. W EN BAJA TENSION, AREA URBANA, RED SUBTERRANEA, CON BARDA FRONTAL ESPECIFICACIONES DE MATERIALES Y EQUIPO 4 11 5 12 6 1800 7 2 VER DETALLE "A" 13 8 1 9 10 SECUNDARIO DE LA RED VISTA LATERAL 51 A CARGO DEL USUARIO 1. CODO DE PVC 38 mm (1 1/2") DE DIAMETRO 2. TUBO RIGIDO DE PVC 38 mm (1 1/2") DE DIAMETRO 3. CABLE DE COBRE THW CALIBRE SEGÚN LA TABLA DE CALIBRES Y DEMANDAS DESDE LA BASE HASTA EL INTERRUPTOR, CON FORRO DEL CONDUCTOR NEUTRO DE COLOR BLANCO Y EL DE LA FASE DIFERENTE AL BLANCO 4. BASE ENCHUFE DE 7 TERMINALES, 100 AMPERES 5. INTERRUPTOR TERMOMAGNETICO, A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE 6. REDUCCION DE PVC DE 38 mm (1 1/2") A 12, 7 mm (1/2") 7. TUBO RIGIDO DE PVC DE 12, 7 mm (1/2") DE DIAMETRO 8. ALAMBRE O CABLE DE COBRE CALIBRE 8. 367 mm 2 (8 AWG) MINIMO 9. CONECTOR PARA VARILLA DE TIERRA 10. VARILLA DE TIERRA PARA UNA RESISTENCIA MAXIMA DE 25 OHMS A CARGO DE C. F. E. 11. 12. 13. 14. 15. MEDIDOR TIPO ENCHUFE DE 15 (100) AMPERES, 3 FASES, 4 HILOS, (FD 21) SELLO DE PLASTICO CABLE DE ALUMINIO XLP CONECTOR EMPALME A COMPRESION, TENSION MINIMA, TIPO ZAPATA MANGA TERMOCONTRACTIL O REMOVIBLE CFE EM-BT 305

ESPECIFICACION PARA SERVICIO TRIFASICO CON CARGA HASTA 25 k. W EN BAJA TENSION, AREA URBANA, RED SUBTERRANEA, CON BARDA FRONTAL DISPONIBLES 5 14 15 ACOMETIDA 3 4 SECUNDARIO DE LA RED A INSTALACION INTERIOR 2 DEL REGISTRO DETALLE "A" A VARILLA DE TIERRA PROPIEDAD DEL USUARIO DETALLE DE ALAMBRADO DE LA BASE E INTERRUPTOR VIA PUBLICA AL EMPOTRAR LA BASE ENCHUFE, ESTA DEBERA SALIR COMO MINIMO 10 mm DEL MURO PARA COLOCAR EL MEDIDOR Y LA TAPA MEDIDOR VISTA DE PLANTA BASE ENCHUFE 3. TAPA DE LA BASE MURO DE CONCRETO DETALLE DE EMPOTRADO DE LA BASE 52 4. 5. 14. 15. CABLE DE COBRE THW CALIBRE SEGÚN LA TABLA DE CALIBRES Y DEMANDAS DESDE LA BASE HASTA EL INTERRUPTOR, CON FORRO DEL CONDUCTOR NEUTRO DE COLOR BLANCO Y EL DE LA FASE DIFERENTE AL BLANCO BASE ENCHUFE DE 7 TERMINALES, 100 AMPERES INTERRUPTOR TERMOMAGNETICO AMPERES, A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE CONECTOR EMPALME A COMPRESION, TENSION MINIMA, TIPO ZAPATA MANGA TERMOCONTRACTIL O REMOVIBLE CFE EM-BT 305

ESPECIFICACION PARA SERVICIO TRIFASICO CON CARGA HASTA 25 k. W EN BAJA TENSION, AREA URBANA, RED SUBTERRANEA, CON BARDA FRONTAL NOTAS: A. B. CFE C. D. 1800 E. LA PREPARACION DEBE ESTAR COMO MAXIMO A 30 METROS DEL REGISTRO DESDE EL CUAL SE DARA EL SERVICIO EL CONDUCTOR DEL NEUTRO DEBE CONECTARSE DIRECTO A LA CARGA SIN PASAR POR ALGUN MEDIO DE PROTECCION (TERMOMAGNETICO) LA PREPARACION PARA RECIBIR LA ACOMETIDA DEBE ESTAR AL LIMITE DE PROPIEDAD EMPOTRADA EL INTERRUPTOR ESTARA A UNA DISTANCIA DE 1000 mm DEL MEDIDOR MAXIMO MARCAR EL NUMERO OFICIAL DEL DOMICILIO EN FORMA PERMANENTE VISTA FRONTAL 53 CFE EM-BT 305

ESPECIFICACION PARA SERVICIO TRIFASICO CON CARGA HASTA 25 k. W EN BAJA TENSION, RED SUBTERRANEA, CONSTRUCCION AL FONDO DE LA PROPIEDAD DUCTO RED DE BAJA TENSION VISTA DE CONJUNTO 54 CFE EM-BT 306

ESPECIFICACION PARA SERVICIO TRIFASICO CON CARGA HASTA 25 k. W EN BAJA TENSION, RED SUBTERRANEA, CONSTRUCCION AL FONDO DE LA PROPIEDAD ESPECIFICACIONES DE MATERIALES Y EQUIPO 220 5 13 2 14 8 VISTA LATERAL 55 A CARGO DEL USUARIO 1. CODO DE PVC 38 mm (1 1/2") DE DIAMETRO 2. TUBO RIGIDO DE PVC 38 mm (1 1/2") DE DIAMETRO 3. CABLE DE COBRE THW CALIBRE SEGÚN LA TABLA DE CALIBRES Y DEMANDAS DESDE LA BASE HASTA EL INTERRUPTOR, CON FORRO DEL CONDUCTOR NEUTRO DE COLOR BLANCO Y EL DE LA FASE DIFERENTE AL BLANCO 4. BASE ENCHUFE DE 7 TERMINALES, 100 AMPERES 5. INTERRUPTOR TERMOMAGNETICO, A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE 6. REDUCCION DE PVC DE 38 mm (1 1/2") A 12, 7 mm (1/2") 7. TUBO RIGIDO DE PVC DE 12, 7 mm (1/2") DE DIAMETRO 8. ALAMBRE O CABLE DE COBRE CALIBRE 8. 367 mm 2 ( 8 AWG) MINIMO 9. CONECTOR PARA VARILLA DE TIERRA 10. VARILLA DE TIERRA PARA UNA RESISTENCIA MAXIMA DE 25 OHMS 11. MURETE DE ACUERDO A LO INDICADO A CARGO DE C. F. E. 12. MEDIDOR TIPO ENCHUFE DE 15(100) AMPERES, 3 FASES, 4 HILOS, (FD 21) 13. SELLO DE PLASTICO 14. CABLE DE ALUMINIO XLP A LA BASE ENCHUFE 15. CONECTOR EMPALME A COMPRESION, TENSION MINIMA, TIPO ZAPATA 16. MANGA TERMOCONTRACTIL O REMOVIBLE CFE EM-BT 306

ESPECIFICACION PARA SERVICIO TRIFASICO CON CARGA HASTA 25 k. W EN BAJA TENSION, RED SUBTERRANEA, CONSTRUCCION AL FONDO DE LA PROPIEDAD DISPONIBLES 5 15 16 ACOMETIDA 3 4 SECUNDARIO DE LA RED A INSTALACION INTERIOR 2 DEL REGISTRO DETALLE "A" A VARILLA DE TIERRA PROPIEDAD DEL USUARIO DETALLE DE ALAMBRADO DE LA BASE E INTERRUPTOR VIA PUBLICA AL EMPOTRAR LA BASE ENCHUFE, ESTA DEBERA SALIR COMO MINIMO 10 mm DEL MURO PARA COLOCAR EL MEDIDOR Y EL ARO BASE ENCHUFE TAPA DE LA BASE MEDIDOR VISTA DE PLANTA 3. 4. 5. MURO DE CONCRETO DETALLE DE EMPOTRADO DE LA BASE 56 15. 16. CABLE DE COBRE THW CALIBRE 8. 367 mm 2 ( 8 AWG) MINIMO DESDE LA BASE HASTA EL INTERRUPTOR, CON FORRO DEL CONDUCTOR NEUTRO DE COLOR BLANCO Y EL DE LA FASE DIFERENTE AL BLANCO BASE ENCHUFE DE 7 TERMINALES, 100 AMPERES INTERRUPTOR TERMOMAGNETICO 30 AMPERES, A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE CONECTOR EMPALME A COMPRESION, TENSION MINIMA, TIPO ZAPATA MANGA TERMOCONTRACTIL O REMOVIBLE CFE EM-BT 306

ESPECIFICACION PARA SERVICIO TRIFASICO CON CARGA HASTA 25 k. W EN BAJA TENSION, RED SUBTERRANEA, CONSTRUCCION AL FONDO DE LA PROPIEDAD NOTAS: 300 A. B. C. 11 D. 2000 E. 1800 LA PREPARACION DEBE ESTAR COMO MAXIMO A 30 METROS DEL REGISTRO DESDE EL CUAL SE DARA EL SERVICIO EL CONDUCTOR DEL NEUTRO DEBE CONECTARSE DIRECTO A LA CARGA SIN PASAR POR ALGUN MEDIO DE PROTECCION (TERMOMAGNETICO) LA PREPARACION PARA RECIBIR LA ACOMETIDA DEBE ESTAR AL LIMITE DE PROPIEDAD EMPOTRADA EL INTERRUPTOR ESTARA A UNA DISTANCIA DE 1000 mm DEL MEDIDOR MAXIMO MARCAR EL NUMERO OFICIAL DEL DOMICILIO EN FORMA PERMANENTE VISTA FRONTAL 57 CFE EM-BT 306
