Combustion (1ère partie) Notions Guilié septembre 2016

I Rappels (structure de la matière, forces naturelles) I-1 Généralités Atome = Protons masse 1 g/mole charge positive Noyau : Neutrons masse 1 g/mole neutre + Électrons: Guilié septembre 2016 Masse faible charge négative identique proton

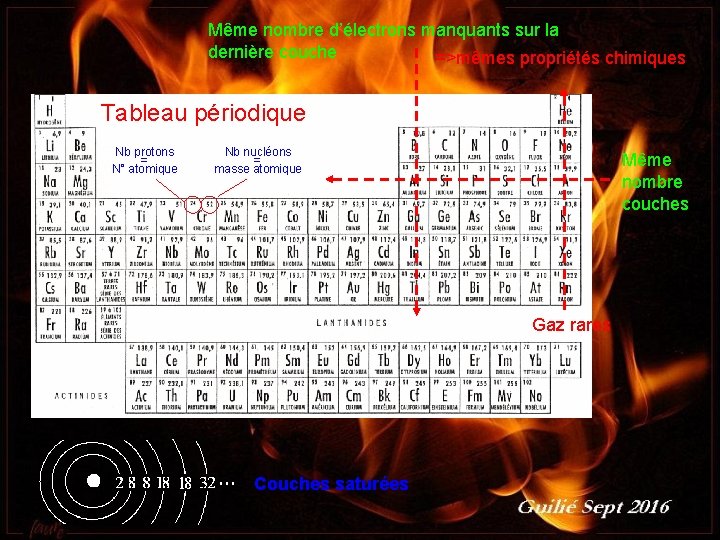

Même nombre d’électrons manquants sur la dernière couche =>mêmes propriétés chimiques Tableau périodique Nb protons = N° atomique Nb nucléons = masse atomique Même nombre couches Gaz rares Couches saturées Guilié septembre 2016

Sauf les gaz rares les atomes ne sont jamais seuls: ionisés ou couche extérieure non saturée => Molécules= Groupements d’atomes Liaisons de covalence Guilié septembre 2016

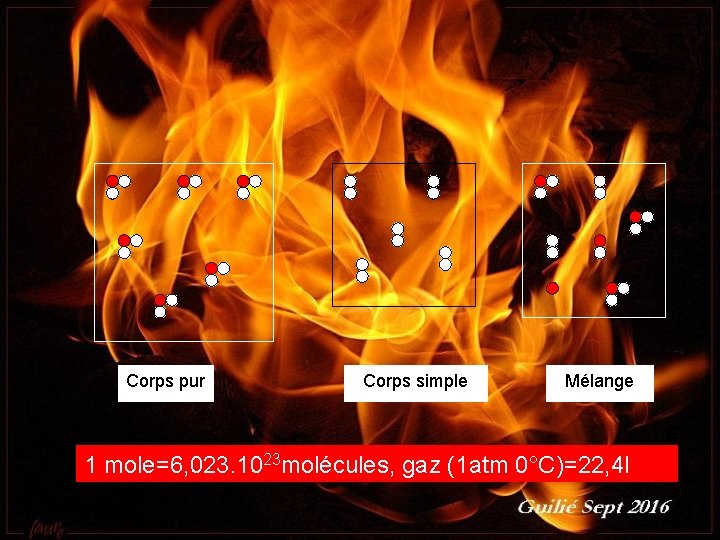

Corps pur Corps simple Mélange 1 mole=6, 023. 1023 molécules, gaz (1 atm 0°C)=22, 4 l Guilié septembre 2016

I-2 Quelques ordres de grandeur : Diamètre atomique : 1 Amström (10 -10 m) (molécules même ordre) Diamètre noyau, nucléons et électrons : 2. 10 -5 Amström (10. 000 à 50000 fois moins) Liquides, solides 3 Amström Distance intermoléculaire => denses et incompressibles Gaz 30 Amström Vitesse 700 m/s forces nucléaires : 1013 J/mole (20. 000 xchimie) forces électrostatiques inter atomiques: 5. 105 J/mole (chimie) forces intermoléculaires: 5. 104 J/mole (Chg de phase) Guilié septembre 2016

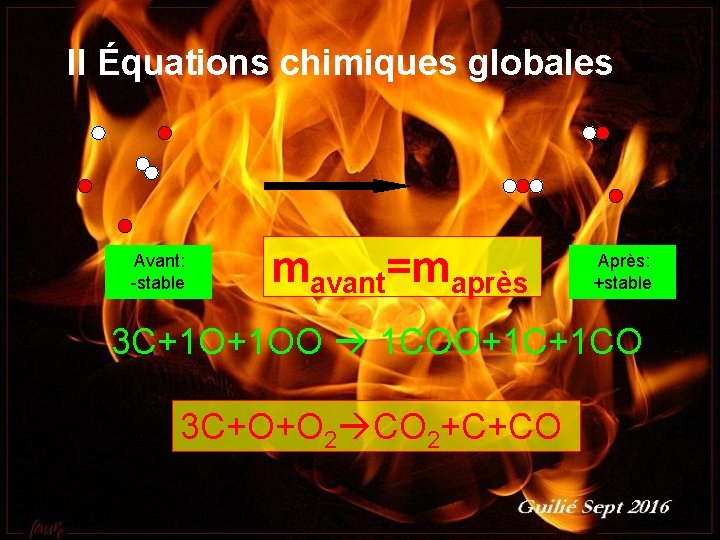

II Équations chimiques globales Avant: -stable mavant=maprès Après: +stable 3 C+1 O+1 OO 1 COO+1 C+1 CO 3 C+O+O 2 CO 2+C+CO Guilié septembre 2016

Équilibrer une équation chimique H 2+O 2 H 2 O Même nb d’atomes de même espèce de chaque côté H 2+(1/2)O 2 H 2 O : c’est équilibré Mélange stœchiométrique: Tout le mélange initial peut devenir produits de réaction complète C + 2 02 C 02 + 02 il y a trop d'oxygène 2 C + 02 C 02 + C il y a trop de carbone C + 02 C 02 le mélange C+O 2 est stœchiométrique Équilibrer l’équation de la réaction complète Guilié septembre 2016

II-2 Dosage: Équilibrons: Cx. Hy + O 2 CO 2 + H 2 O Cx. Hy + (x + y/4) O 2 x CO 2 + (y/2) H 2 O , Pouvoir comburivore = Q comburant Q combustible Liquide ou solide Gaz Guilié septembre 2016

Pour les liquides ou les solides nous utiliserons aussi: En Nm 3 d’air /kg Pour un mélange quelconque: richesse R et facteur d'air l: Guilié septembre 2016 e=l-1 : excès d’air

Combustions d'hydrocarbures dans l’air Air=78, 084% N 2+ 20, 9476% O 2+ 0, 934% Ar+ 0, 0314% CO 2+ 0, 001818%Ne. . . ~ 79, 05%N 2+20, 95%O 2 Cx. Hy + (O + (x+ y/4) (O 22 + 3, 77 N 22) CO ) x. CO 22 + H + (y/2) H 22 O + N O + 3, 77 (x +y/4)N 22 diluant Combustibles gazeux Combustibles liquides ou solides Guilié septembre 2016

Alcanes : x=n, y=2 n+2 => Ma alcanes ~ 15 Généralisation: c, h, s, o teneurs pondérales Guilié septembre 2016

Exemples: essence : c=84% h=16% Ma=15, 1 gaz-oil ou fuel domestique : c=85%, h=15% (autre<0, 3%) Ma=15 fuel lourd c=85, 9% h=10, 5% s=3% n=0, 24 o=0, 36% Ma=13, 6 Les pouvoirs comburivores massiques sont pratiquement identiques pour tous les hydrocarbures: Ma = 15 Pour les alcools ils sont très différents : Méthanol CH 3 OH : c=12/32=37, 5%, h=4/32=12, 5%, O=16/32=50% Ma=6, 45 Ethanol C 2 H 5 OH : c=24/46=52%, h=6/46=13%, O=16/46=35% Ma=8, 93 Guilié septembre 2016

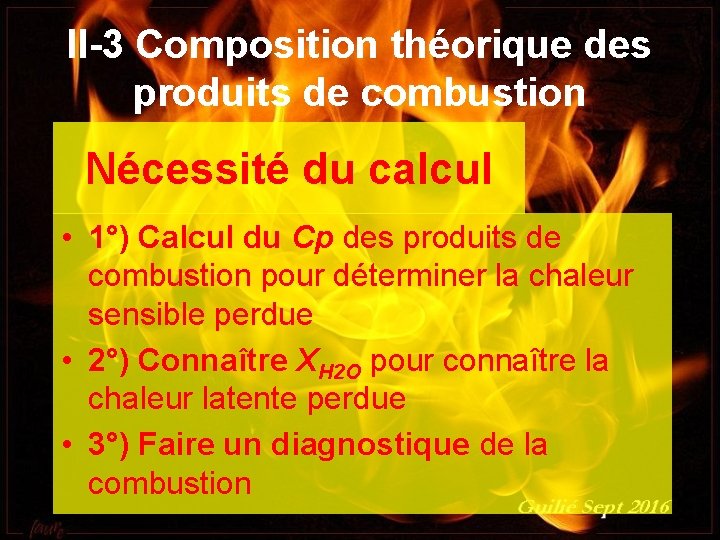

II-3 Composition théorique des produits de combustion Nécessité du calcul • 1°) Calcul du Cp des produits de combustion pour déterminer la chaleur sensible perdue • 2°) Connaître XH 2 O pour connaître la chaleur latente perdue • 3°) Faire un diagnostique de la combustion Guilié septembre 2016

Hypothèses possibles: 1°) Combustion complète du carburant : l>1 (Tout le C et H du carburant devient CO 2 et H 2 O) 2°) Combustion complète de l’oxygène : R>1 Tout l’H devient H 2 O, C devient CO et CO 2, et pas d’O 2 restant 3°) Combustion incomplète: Il reste toutes les espèces CO, O 2, CH… Calcul de la composition théorique: Cx. Hy + (O 2+3, 77 N 2) CO 2 + H 2 O + O 2 + CO + N 2 l>1 1 l(x+y/4) l<1 1 l(x+y/4) Guilié septembre 2016 x y/2 (l-1)(x+y/4) x-2(1 -l)(x+y/4) y/2 0 0 3, 77 l(x+y/4) 2(1 -l)(x+y/4) 3, 77 l(x+y/4)

Cx. Hy + (O 2+3, 77 N 2) CO 2 + H 2 O + O 2 + CO + N 2 l>1 1 l(x+y/4) l<1 1 l(x+y/4) Guilié septembre 2016 x y/2 (l-1)(x+y/4) x-2(1 -l)(x+y/4) y/2 0 0 3, 77 l(x+y/4) 2(1 -l)(x+y/4) 3, 77 l(x+y/4)

Diagrammes d’équilibre Le calcul est identique au précédent (hypothèse 2) mais: Guilié septembre 2016 • Il ya de l’hydrogène dans les fumées • On suppose qu’il existe une réaction d’équilibre (gaz à l’eau): • Cet équilibre est conservé à basse température (trempe des produits de combustion)

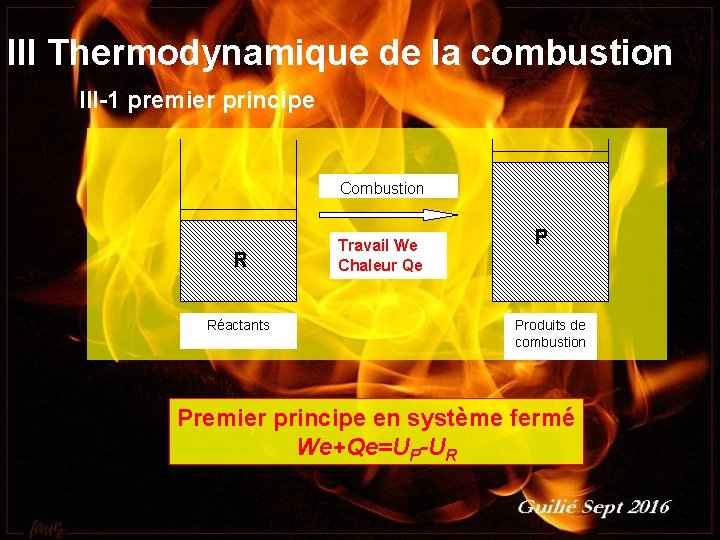

III Thermodynamique de la combustion III-1 premier principe Combustion R Réactants Travail We Chaleur Qe P Produits de combustion Premier principe en système fermé We+Qe=UP-UR Guilié septembre 2016

Conservation de la quantité de matière: m. P=m. R=m Origine des fonctions thermodynamiques (indice 0) U’P= UP-UP 0 , U’R= UR-UR 0 1 er Ppe SF: We+Qe = U’P -U’R+(UP 0 -UR 0)=> We+Qe -( UP 0 -UR 0)= U’P - U’R Définition: chaleur de réaction isochore : Qc= -( UP 0 -UR 0)= UP 0 -UR 0 Premier principe SF avec combustion: We+Qe+Qc= U’P - U’R Qc >0 : réaction exothermique (cas des combustions) (Produits réaction exothermique plus stables : U plus faible) Guilié septembre 2016

Calcul du second membre: Hypothèse GP: Hypothèse GI : u’P - u’R =Cv. P(TP-298)- Cv. R(TR-298) Cv. P Cv. R =>u’P - u’R =Cv. P(TP-TR) TR 298 K. Guilié septembre 2016

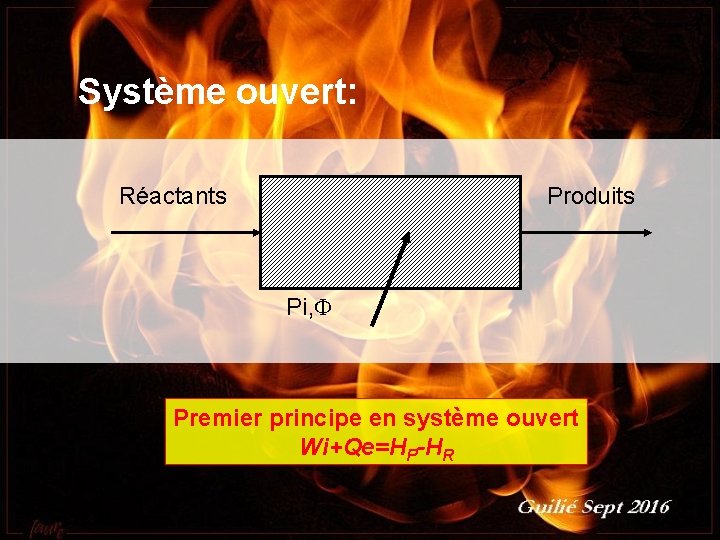

Système ouvert: Réactants Produits Pi, F Premier principe en système ouvert Wi+Qe=HP-HR Guilié septembre 2016

On pose H'R=HR-HR 0 et H'P=HP-HP 0 HR 0 et HP 0 enthalpies de réf. des gaz frais et produits de combustion La chaleur de réaction isobare. Q’c=-(HP 0 - HR 0) Le premier principe système ouvert avec combustion: Wi+Qe+Q'c=DH'+DEp+DEc Sous forme de puissance et en généralisant : Pi+F+Pc=Sqms(h’s+eps+ecs)-Sqme(h’e+epe+ece) Guilié septembre 2016

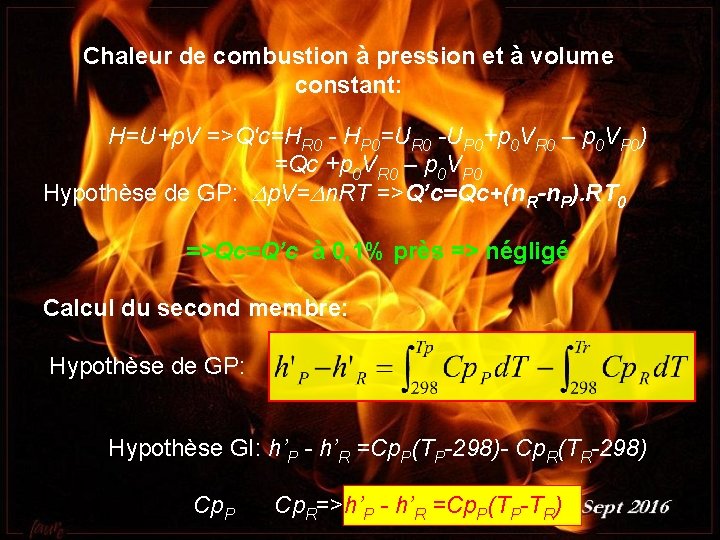

Chaleur de combustion à pression et à volume constant: H=U+p. V =>Q'c=HR 0 - HP 0=UR 0 -UP 0+p 0 VR 0 – p 0 VP 0) =Qc +p 0 VR 0 – p 0 VP 0 Hypothèse de GP: Dp. V=Dn. RT =>Q’c=Qc+(n. R-n. P). RT 0 =>Qc=Q’c à 0, 1% près => négligé Calcul du second membre: Hypothèse de GP: Hypothèse GI: h’P - h’R =Cp. P(TP-298)- Cp. R(TR-298) Guilié septembre 2016 Cp. P Cp. R=>h’P - h’R =Cp. P(TP-TR)

Enthalpie de formation: Référence: corps simple dans son état le plus stable= (Hcorps simple)25°, 1 atm =0 Enthalpie de formation=Hf 0= (Hcorps composé)25°, 1 atm =-Q’c Q’c=241, 8 k. J/mole Exemple: => Hfo. H 2 O=-241, 8 k. J/mole Autres exemples: Guilié septembre 2016 Hf 0 CO 2=-393, 5 k. J/mole Hf 0 CH 4=-74, 9 k. J/mole

Énergie de liaison: Liaison C-H C-C C=C C-O H-H O=O C=O Energie k. J/mole 415 345 609 357 432 462 493 803 Graphite Cgaz 718 Exemple: briser 1 liaison H-H, ½ liaison O=O et recréer 2 liaisons O-H. => Guilié septembre 2016

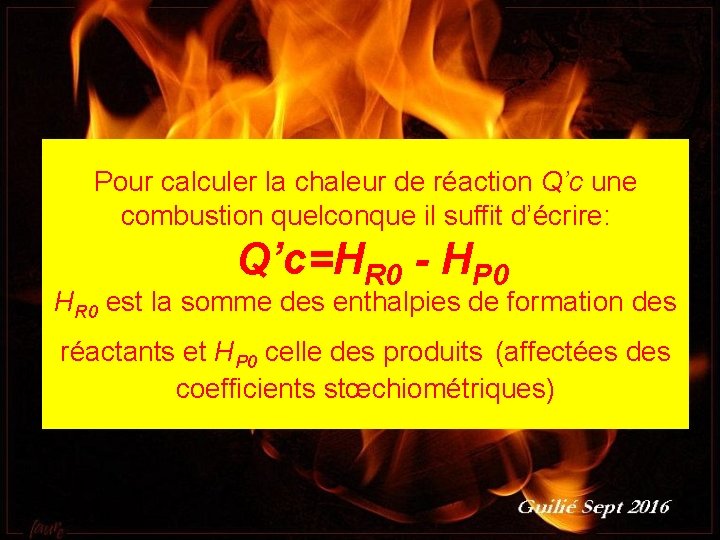

Pour calculer la chaleur de réaction Q’c une combustion quelconque il suffit d’écrire: Q’c=HR 0 - HP 0 HR 0 est la somme des enthalpies de formation des réactants et HP 0 celle des produits (affectées des coefficients stœchiométriques) Guilié septembre 2016

II-2 Pouvoir calorifique: Quantité de combustible en: - Nm 3 pour les gaz - kg pour les liquides ou les solides Notation: PC Inférieur IP, IV (eau fumée vapeur) PC Supérieur: PP, PV (eau fumée condensée) Guilié septembre 2016

Chaleur de combustion massique et rendement: Trois cas: - Combustion complète du carburant (l>1): - Combustion totale de l’oxygène (l<1): Guilié septembre 2016

Évolution théorique de la chaleur et du rendement de combustion La combustion théorique optimale est stœchiométrique Guilié septembre 2016

- Combustion incomplète: PC=PCM-PI Avec : PCM =qm. CIp (liq ou solide), gaz: qv. CI’p Imbrulés gazeux=>qv. I=XI. qv. P g. I: Teneurs par rapport aux fumées sèches: XI=g. I. (1 -XH 2 O) PI =qv. P. (1 -XH 2 O)S g. I. I’p. I Guilié septembre 2016

PI =qv. P. (1 -XH 2 O)S g. I. I’p. I Valeurs pratiques approximatives: qv. P=vp. qmp=0, 78. qm. P (qm. P=qma+qmc=(1+l. Ma)qmc) XH 2 O =13% (hydrocarbure lourd) à 19% (méthane) Si l>1: I’p. CO=12600 k. J/Nm 3 et I’p. H 2=10760 k. J/Nm 3 Plus précisément, on verra (2ème partie) que : qv. P. (1 -XH 2 O) qui est le débit des fumées sèches (en Nm 3/s) peut s’exprimer aussi par qm. CV’FS pour les liquides et les solides ou par qvc. V’FS pour les gaz (avec V’FS=VFS +e. Va) Guilié septembre 2016
