Comandos GSM Noviembre 2014 Comandos GSM Resumen de

Comandos GSM Noviembre / 2014

Comandos GSM Resumen de la Presentación • • • Registro en la red Manejo de SMS Preguntas/respuestas

Registro en la red GSM • AT+CPIN • Muestra el estatus del sim AT+CPIN=<”pin”>, [<”newpin”>] Parámetro Descripción <pin> Pin asignado al sim card <newpin> Nuevo pin en el caso de que sea modificado

Registro en la red GSM • AT+CPIN • Muestra el estatus del sim AT+CPIN? +CPIN: <code> OK Parámetro Descripción <code> READY – NO es necesario un PIN SIM PIN – Esperando por un PIN SIM PUK – Esperando por un PUK PH-NET PIN – Esperando por un PIN definido para personalizar la red

Registro en la red GSM • AT+CSQ • Muestra el nivel de señal de la red celular AT+CSQ: <rssi>, <ber> OK

Registro en la red GSM • AT+CSQ Parámetro Descripción <rssi> Nivel de señal 0 = -113 d. Bm o menor 1 = -111 d. Bm 2 -30 = -109. . . -53 d. Bm 31 = -51 d. Bm o mayor 99 = Desconocido o no detectado <ber> Calidad de la recepción 0 = menor a 0. 1 1 = Entre 0. 26% y 0. 30% 2 = Entre 0. 51% y 0. 64 3 = Entre 1. 0% y 1. 3 4 = Entre 1. 9% y 2. 7 5 = Entre 53. 8% y 5. 4 6 = Entre 7. 6% y 11. 0 7 = Mayor a 15. 0% 99 = Desconocido o no detectado

Registro en la red GSM • AT+CREG • Muestra el registro en la red GSM AT+CREG=[<n>] Parámetro Descripción <n> 0 = Deshabilita nos códigos no solicitados del registro a la red 1 = Habilita nos códigos no solicitados del registro a la red +CREG: <stat> 2 = Deshabilita nos códigos no solicitados del registro a la red y la localización+CREG: <stat>[, <lac>, <ci>]

Registro en la red GSM • AT+CREG • Muestra el registro en la red GSM AT+CREG? +CREG: <n>, <stat>[, <lac>, <ci>] Parámetro Descripción <stat> 0 1 2 3 4 5 = = = No esta buscando Registrado en la red Buscando un nuevo operador Acceso negado Desconocido Roaming <lac> Código de Área <ci> Identificación de la celda

Registro en la red GSM • AT+CGREG • Muestra el registro en la red GPRS AT+CGREG=[<n>] Parámetro Descripción <n> 0 = Deshabilita nos códigos no solicitados del registro a la red 1 = Habilita nos códigos no solicitados del registro a la red +CREG: <stat> 2 = Deshabilita nos códigos no solicitados del registro a la red y la localización+CREG: <stat>[, <lac>, <ci>]

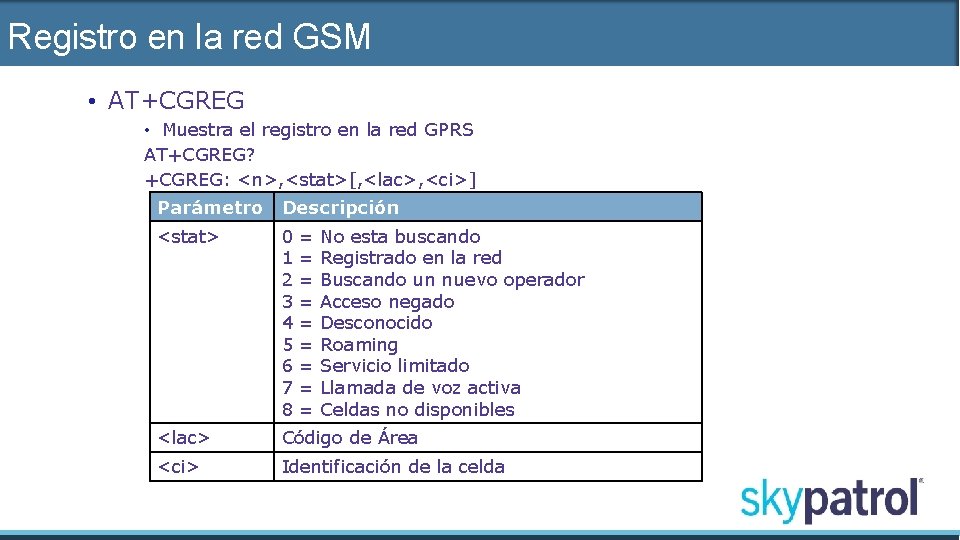

Registro en la red GSM • AT+CGREG • Muestra el registro en la red GPRS AT+CGREG? +CGREG: <n>, <stat>[, <lac>, <ci>] Parámetro Descripción <stat> 0 1 2 3 4 5 6 7 8 = = = = = No esta buscando Registrado en la red Buscando un nuevo operador Acceso negado Desconocido Roaming Servicio limitado Llamada de voz activa Celdas no disponibles <lac> Código de Área <ci> Identificación de la celda

Registro en la red GSM • AT+COPS • Muestra el operador al cual esta registrado el modulo de comunicaciones AT+COPS=<mode>[, <format> [, oper>]] Parámetro Descripción <mode> 0 = automático 1 = manual 2 = Desregistrarse de la red 3 = Configura el formato 4 = manual/automático, si la selección manual falla entonces lo hace automático

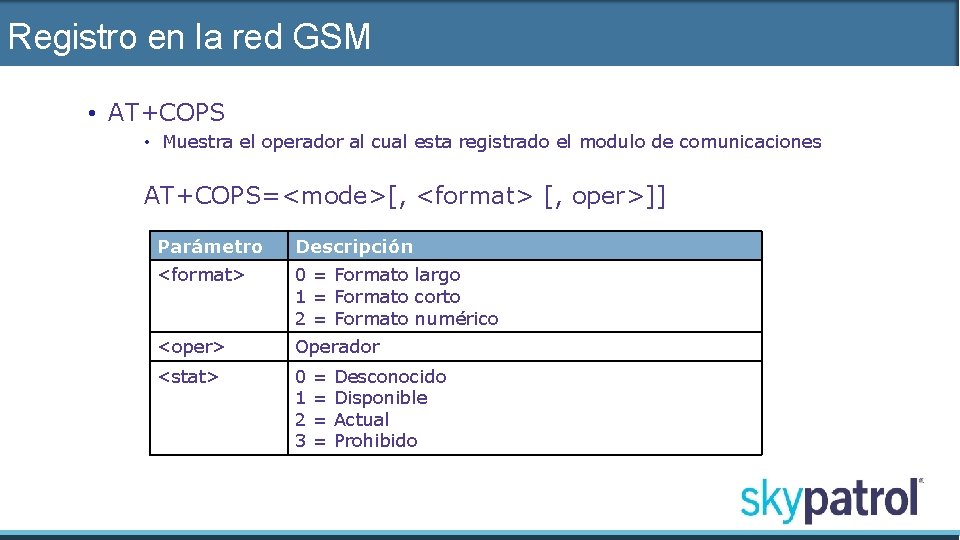

Registro en la red GSM • AT+COPS • Muestra el operador al cual esta registrado el modulo de comunicaciones AT+COPS=<mode>[, <format> [, oper>]] Parámetro Descripción <format> 0 = Formato largo 1 = Formato corto 2 = Formato numérico <oper> Operador <stat> 0 1 2 3 = = Desconocido Disponible Actual Prohibido

Registro en la red GSM • AT+COPS • Muestra el operador al cual esta registrado el modulo de comunicaciones AT+COPS=? Muestra todos los operadores disponibles en ese momento en la red celular

Manejo de SMS • AT+CNMI • Configura donde los SMS serán almacenados AT+CNMI=<mode>, <mt>, <bm>, <ds>, <bfr> Parámetro Descripción <mode> 0 = Guarda el código no solicitado en el modem 1 = Descarta los códigos no solicitados 2 = Guarda el código no solicitado en el modem cuando esta conectado a un terminal. <mt>

Manejo de SMS • AT+CNMI • Configura donde los SMS serán almacenados AT+CNMI=<mode>, <mt>, <bm>, <ds>, <bfr> Parámetro Descripción <mt> 0 = Guarda los mensajes en la memoria 3 1 = Similar a 0 pero envía una notificación de que fue guardado 2 = Envía el mensaje al terminal. 3 = Envía el mensaje al terminal y envía una notificación <bm> 0 = los CBM no son enviados al terminal, si es almacenado en memoria se envía una notificación al terminal 1 = Los CBMs son enviados al terminal 2 = Los CBMs son enviados al terminal, si es almacenado en memoria se envía una notificación al terminal

Manejo de SMS • AT+CNMI • Configura donde los SMS serán almacenados AT+CNMI=<mode>, <mt>, <bm>, <ds>, <bfr> Parámetro Descripción <ds> 0 = SMS-STATUS_REPORTs no son enviados al terminal 1 = SMS-STATUS_REPORTs son enviados al terminal <bfr> 0 = El buffer del modem asociado a los códigos no solicitados es enviado al terminal cuando <mode> 1. . . 2. 1 = El buffer del modem asociado a los códigos no solicitados es eliminado cuando <mode> 1. . . 2.

Manejo de SMS • AT+CMGS • Envia un SMS a un numero predefinido AT+CMGS=”<da>” Parámetro Descripción <da> Destino (numero de teléfono o correo electrónico) <mr> Referencia del mensaje AT+CMGS=“ 7863313355” > Enter text <cntl Z> +CMGS <mr> OK

Manejo de SMS • AT+CMGL • Lista los sms guardados en el SIM AT+CMGS=”<stat>” Parámetro Descripción <stat> Estatus del mensaje “REC UNREAD” “REC READ” “STO UNREAD” “STO READ” “ALL”

Manejo de SMS • AT+CMGD • Elimina un mensaje almacenado en el sim AT+CMGD=”<index>” Parámetro Descripción <index> Posición dentro de la memoria

Manejo de SMS • AT+CMGW • Escribe un mensaje en memoria AT+CMGW=”<da>” Parámetro Descripción <da> Destino <index> Posición dentro de la memoria AT+CMGW=“ 7863313355” > Enter text <cntl Z> +CMGS <index> OK

Manejo de SMS • AT+CMSS • Envía un mensaje almacenado en memoria AT+CMSS=”<index>” Parámetro Descripción <index> Posición dentro de la memoria <mr> Referencia del mensaje AT+CMSS=1 +CMGS <mr> OK

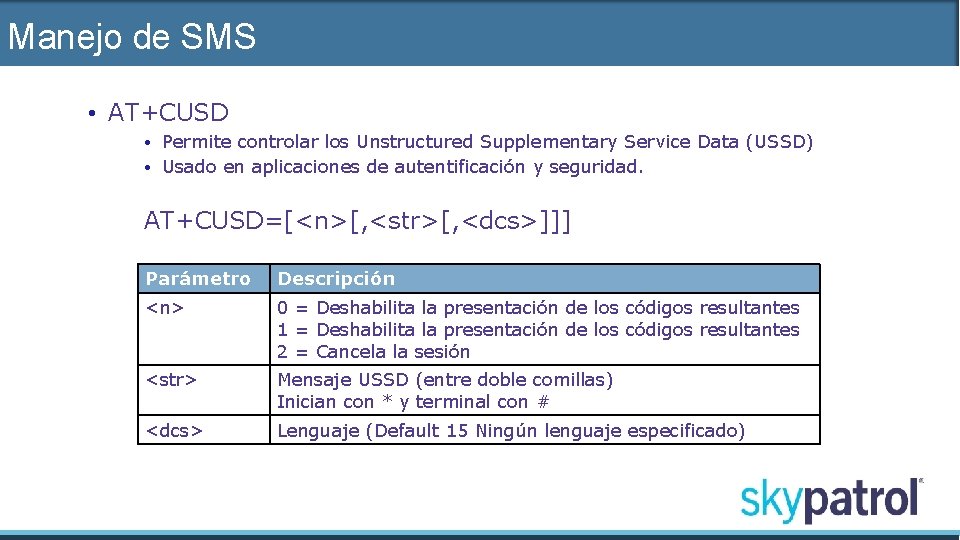

Manejo de SMS • AT+CUSD Permite controlar los Unstructured Supplementary Service Data (USSD) • Usado en aplicaciones de autentificación y seguridad. • AT+CUSD=[<n>[, <str>[, <dcs>]]] Parámetro Descripción <n> 0 = Deshabilita la presentación de los códigos resultantes 1 = Deshabilita la presentación de los códigos resultantes 2 = Cancela la sesión <str> Mensaje USSD (entre doble comillas) Inician con * y terminal con # <dcs> Lenguaje (Default 15 Ningún lenguaje especificado)

Manejo de SMS • AT+CUSD=1, ”*600*1#”, 15

Comandos GSM Preguntas / Repuestas
