Comandos Eltricos em Sistemas Pneumticos DIDACTIC Comandos Eltricos
- Slides: 52
Comandos Elétricos em Sistemas Pneumáticos DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 1
Tecnologias para Automação Pneumática - Força limitada - Boas velocidades - Precisão limitada Hidráulica - Ótima força - Baixas velocidades - Boa precisão Mecânica - Boa força Eletroeletrônica - Comando / Controle - Ótimas velocidades - Ótima precisão DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 2
Cadeia de Comando Elementos de Trabalho Elementos de Comando Elementos de Processamento de Sinais Elementos de Sinais Energia de Trabalho DIDACTIC Comandos Elétricos em Sistemas Pneumáticos Energia de Controle 3
Elementos de Trabalho Cilindro Hidráulico Servomotor Motor Hidráulico Motor de Passo Motores AC /DC DIDACTIC Comandos Elétricos em Sistemas Pneumáticos Atuadores Pneumáticos 4
Elementos de trabalho - Atuador simples ação Simbologia DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 5
Elementos de trabalho – Atuador de dupla ação Simbologia DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 6
Elementos de Comando Válvula Pneumática (Direcional) Contator Válvulas Solenóide Driver de Potência Válvula Hidráulica DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 7
Elementos Comando - símbolo de válvulas (DIN/ISO 1219) Quadrado representa posição Número de posições da válvula Setas indicam a direção e sentido do fluxo do ar T’s representam bloqueios das vias As conexões de entrada e saída são representadas por traços externos. Estes, indicam o número de vias. DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 8

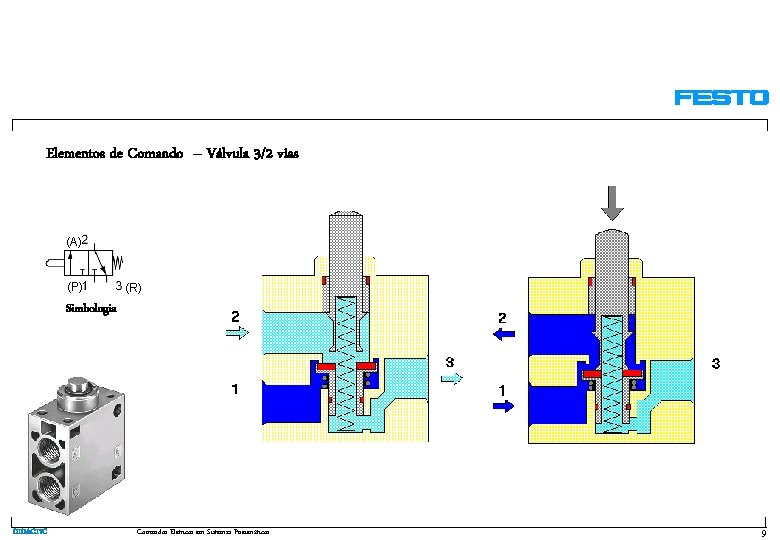

Elementos de Comando – Válvula 3/2 vias (A) (P) (R) Simbologia DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 9
Elementos de Comando – Válvula 5/2 vias (A) (B) (R) 12(Y) (S) 14(Z) 1(P) Simbologia DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 10
Elementos de Processamento de Sinais Válvulas Pneumáticas Controlador Lógico Programável Relés DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 11
Elementos de Sinais Botão Sensores Pedal Rolete DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 12
Energia de Trabalho e de Controle Unidade de Conservação DIDACTIC Comandos Elétricos em Sistemas Pneumáticos Fonte de Alimentação DC 13
Identificação dos componentes Atuadores: Número seqüencial + letra A – (1 A. . . , 2 A. . . ) Bombas e compressores: Número seqüencial + letra P – (1 P. . . , 2 P. . . ) Válvulas: Número do atuador + letra V + número seqüencial – (1 V 1. . . , 2 V 1. . . ) Botões: Letra S + número seqüencial – (S 1. . . , S 2. . . , S 3. . . ) Fins de curso: Número do atuador + letra S ou B + 1 p/ recuado e 2 p/ avançado 1 S 2. . . , 1 B 1. . . , 1 B 2. . . ) (1 S 1. . . , Nota: S com contato físico – B sem contato físico Solenóide: Número do atuador + letra Y + 1 p/ avanço e 2 p/ retorno (1 Y 1. . . , 1 Y 2. . . ) Relés: Letra K + número seqüencial Nota: KT relé temporizador – KC relé contador Outros: Número do atuador + letra Z + número seqüencial DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 14
Fundamentos Físicos - Tensão, Corrente, Resistência (R) (Válvula) Tensão(V) (h) Válvula (Resistência) h(Tensão) Corrente (I) (Fluxo) Fluxo (Corrente) DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 15
Lei de Ohm U=Rx. I I=3 A U = 24 V DIDACTIC R=8 Comandos Elétricos em Sistemas Pneumáticos 16
Fundamentos Físicos - Medição de Tensão e Corrente Tensão DIDACTIC Comandos Elétricos em Sistemas Pneumáticos Corrente 17
Fundamentos Físicos - Eletromagnetismo Linhas de campo Corrente DIDACTIC Comandos Elétricos em Sistemas Pneumáticos Corrente 18
Fundamentos Físicos - Eletro-imã Bobina Condutor enrolado N Barra de Ferro S DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 19
Fundamentos Físicos - Solenóide DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 20
Válvula Solenóide DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 21
Válvula Simples Solenóide DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 22
Válvula Duplo Solenóide DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 23
Contatos Normal Aberto (NA) DIDACTIC Comandos Elétricos em Sistemas Pneumáticos Normal Fechado (NF) Comutador 24
Normalmente Aberto ou Fechador Botão Elemento de contato Borne Botão com trava DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 25
Normalmente Fechado ou Abridor Botão Borne Elemento de contato DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 26
Comutadores Botão Elemento de contato Borne Rolete DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 27
Lógica “E” Também conhecida como: - Conjunção - Porta AND - Produto lógico Obtém-se um sinal de saída, somente quando existirem todos os sinais de entrada. DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 28
Lógica “OU” Também conhecida como: - Disjunção - Porta OR - Soma lógica Obtém-se um sinal de saída quando existir ao menos um sinal de entrada. DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 29
Mola de retorno Relé Bobina ncora Isolador Núcleo Contatos DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 30
Contator DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 31
Selo Elétrico Selo desliga dominante DIDACTIC Comandos Elétricos em Sistemas Pneumáticos Selo liga dominante 32
Sensores NPN ou PNP? NA ou NF? Sensores Indutivos Sensores Capacitivos Sensores Magnéticos Sensores Ópticos DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 33
NPN ou PNP? Sensor +V PNP Entrada do CLP 0 V Sensor +V Entrada do CLP NPN 0 V DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 34
NA ou NF? Sensor PNP NA Sensor PNP NF DIDACTIC Comandos Elétricos em Sistemas Pneumáticos +V Entrada do CLP 0 V 35
Indutivos SIEN-. . . SIES-. . . DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 36
Capacitivos DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 37
Magnéticos Sensor convencional: SME-. . . SMEO-. . . Sensor eletrônico: SMT-. . . SMTO-. . . DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 38
Ópticos Podem ser: Reflexão Difusa Retro Reflexão Barreira de Luz Fibra Óptica DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 39
Reflexão Difusa SOEG-RT-. . . Emissor Receptor DIDACTIC Emissor Receptor Comandos Elétricos em Sistemas Pneumáticos 40
Retro Reflexão SOEG-RSP-. . . Emissor Receptor DIDACTIC Espelho Comandos Elétricos em Sistemas Pneumáticos Emissor Receptor Espelho 41
Barreira de Luz Emissor DIDACTIC Receptor Comandos Elétricos em Sistemas Pneumáticos Emissor Receptor 42
Fibra Óptica SOEG-L-. . . SOEG-LLK-. . . SOEG-LLG-. . . DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 43
Relés Temporizadores Bobina A 1 17 25 A 2 18 26 Atraso na ativação Contato t DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 44
Relés Temporizadores Bobina A 1 17 25 A 2 18 26 Atraso na desativação Contato t DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 45
Relés Contadores A 1 R 1 A 2 R 2 A 1 / A 2 - Bobina de contagem R 1 / R 2 - Bobina de reset DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 46
Comandos seqüenciais – representação dos movimentos Atuador 2 A Empurra a caixa Atuador 1 A Eleva a caixa DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 47
Comandos seqüenciais – representação dos movimentos (tabela) Passo de trabalho Movimento do cilindro “ 1 A” Movimento do cilindro “ 2 A” 1 Avança Parado recuado Parado avançado 3 Recua 2 4 DIDACTIC Comandos Elétricos em Sistemas Pneumáticos Parado recuado Avança Parado avançado Recua 48
Comandos seqüenciais – Representação dos movimentos (forma algébrica) (+) Avanço ( - ) Recuo 1 A+ 2 A+ 1 A- 2 ADIDACTIC Comandos Elétricos em Sistemas Pneumáticos 49
Comandos seqüenciais – Representação dos movimentos (Diagrama trajeto-passo) Avanço Recuo DIDACTIC Comandos Elétricos em Sistemas Pneumáticos Parado Avançado Parado Recuado 50
Comandos seqüenciais 1 s 2 1 A 2 1 S 2 4=1 3 1 S 1 s 1 ST s 2 2 S 2 2 A 2 S 1 s 1 ST DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 1 A+ 2 A+ 1 A - 2 A - 1 S 2 2 S 2 1 S 1 2 S 1 51
Festo Brasil Ltda. Rua Giuseppe Crespi, 76 Km 12, 5 da Via Anchieta CEP : 04183 -080 São Paulo / SP Tel. : (11) 5013 -1616 Fax : (11) 5013 -1613 E-mail : didactic@br. festo. com Site : www. festo. com. br DIDACTIC Comandos Elétricos em Sistemas Pneumáticos 52
