Colpitts Oscillator Hartley Oscillator WienBridge Oscillator Parallel RC

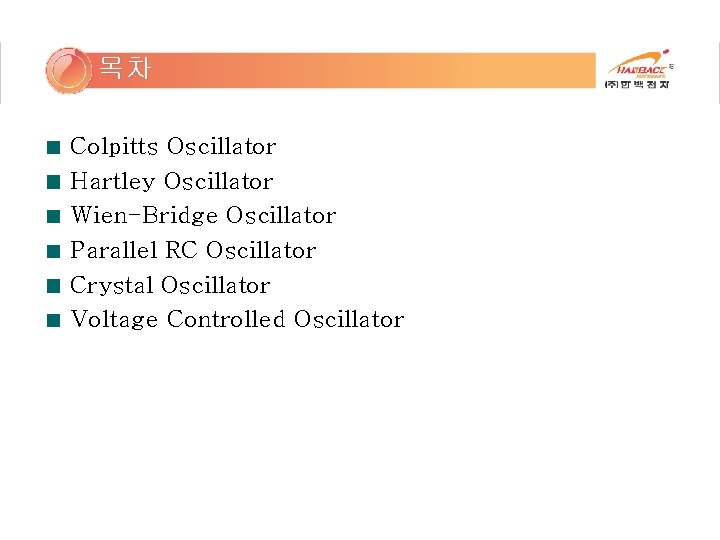

목차 Colpitts Oscillator Hartley Oscillator Wien-Bridge Oscillator Parallel RC Oscillator Crystal Oscillator Voltage Controlled Oscillator

목차 Colpitts Oscillator Hartley Oscillator Wien-Bridge Oscillator Parallel RC Oscillator Crystal Oscillator Voltage Controlled Oscillator

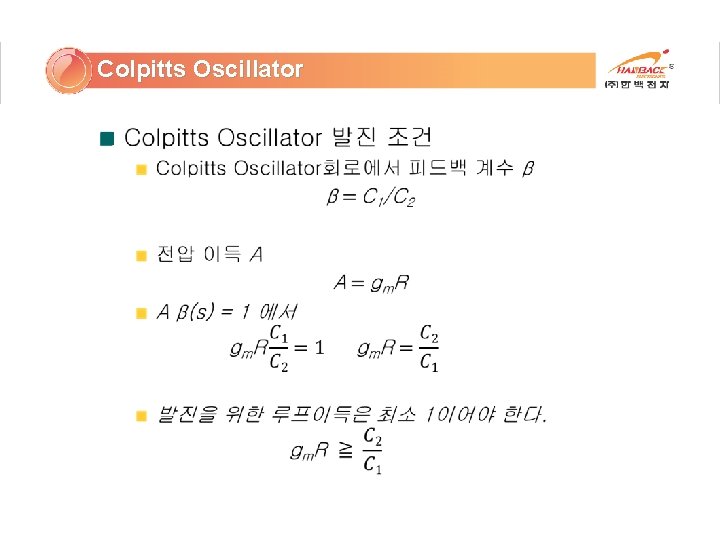

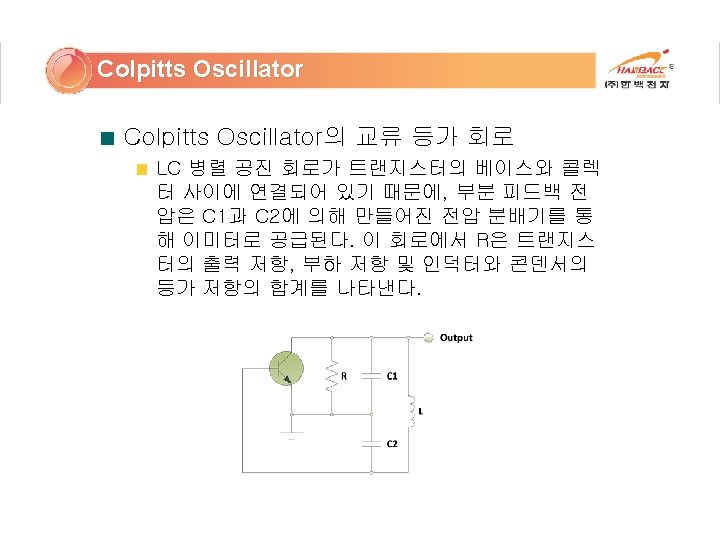

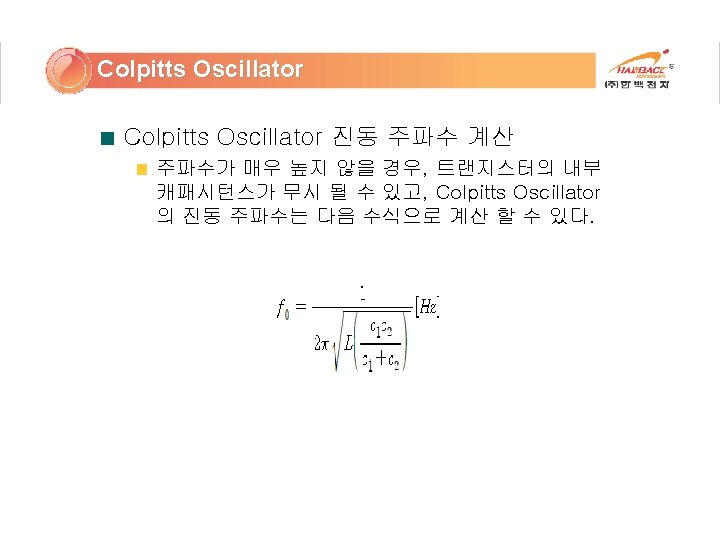

Colpitts Oscillator

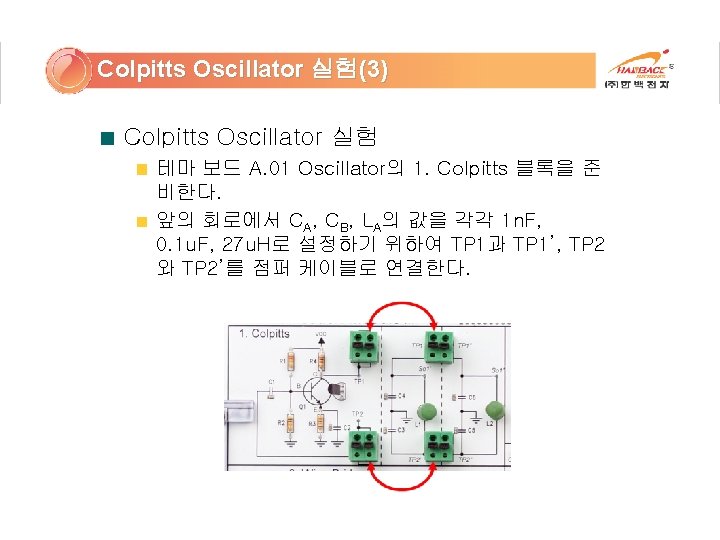

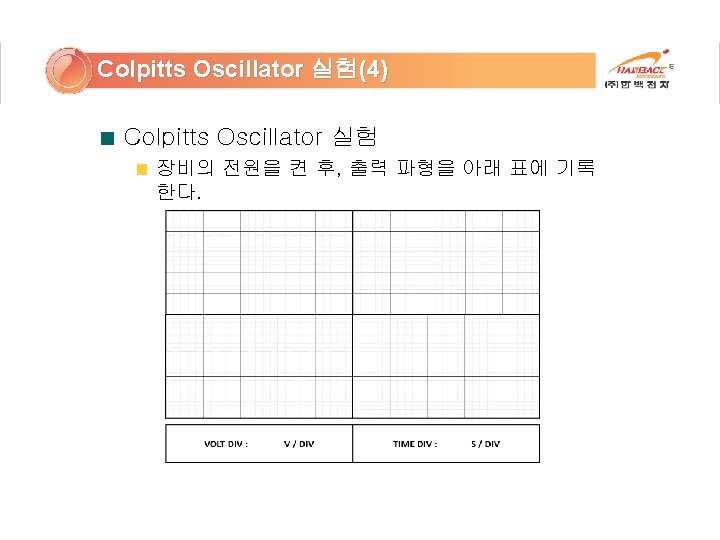

Colpitts Oscillator 실험(2) Colpitts Oscillator 실험 회로

목차 Colpitts Oscillator Hartley Oscillator Wien-Bridge Oscillator Parallel RC Oscillator Crystal Oscillator Voltage Controlled Oscillator

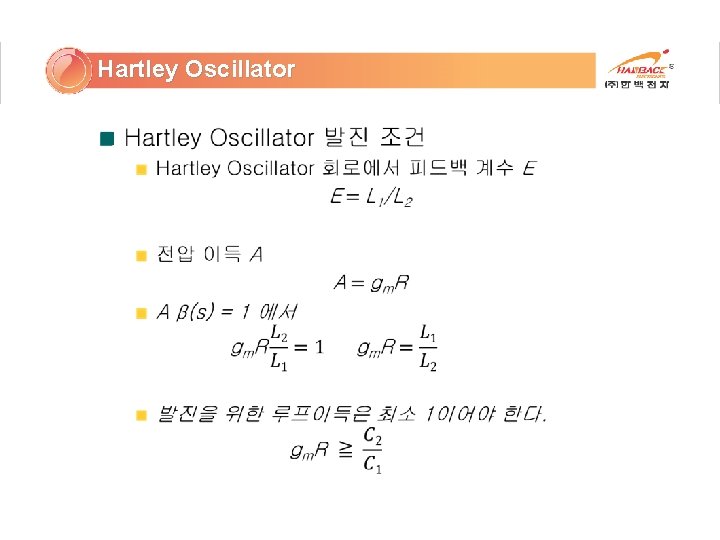

Hartley Oscillator 진동 주파수 계산

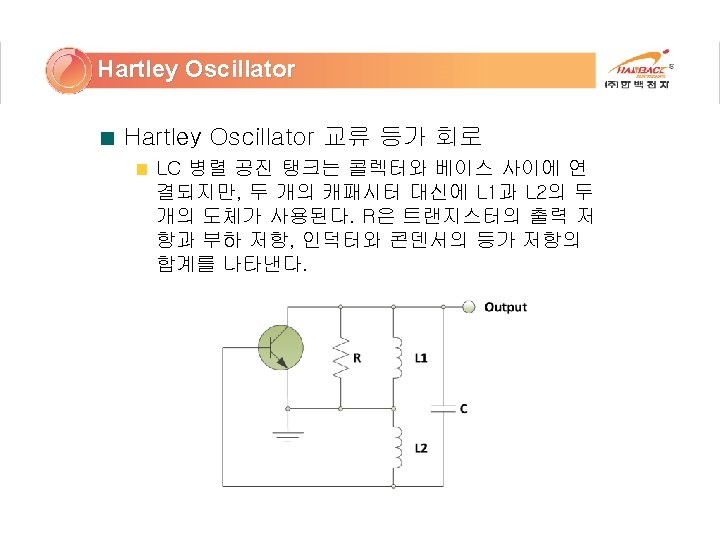

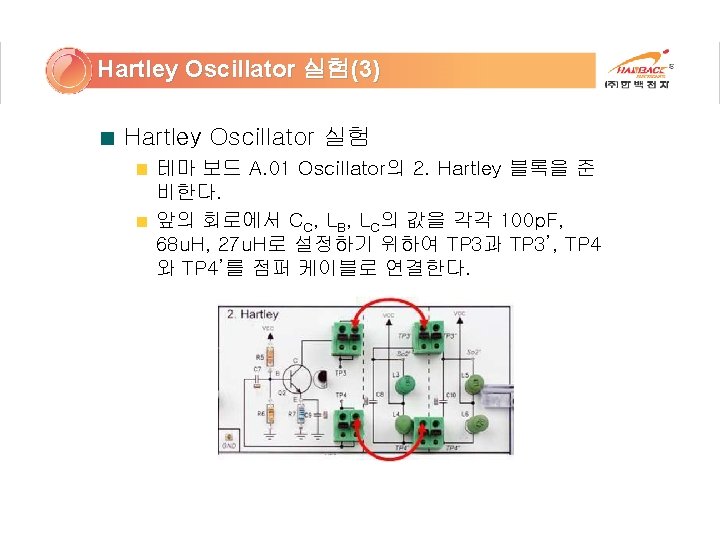

Hartley Oscillator

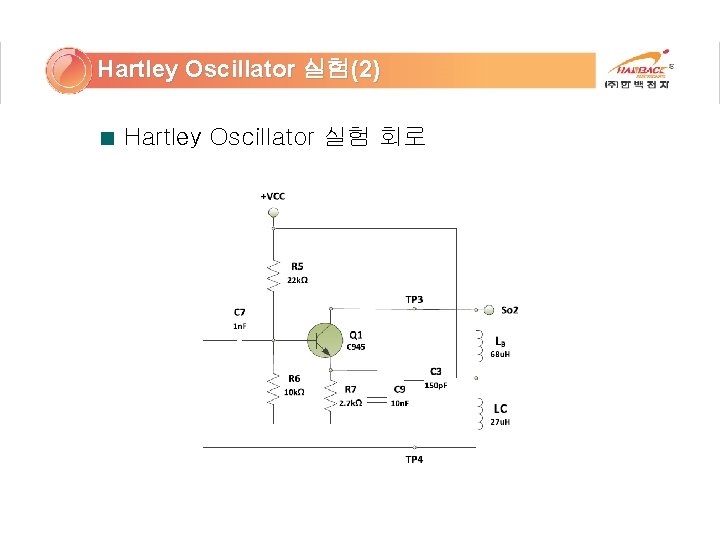

Hartley Oscillator 실험(2) Hartley Oscillator 실험 회로

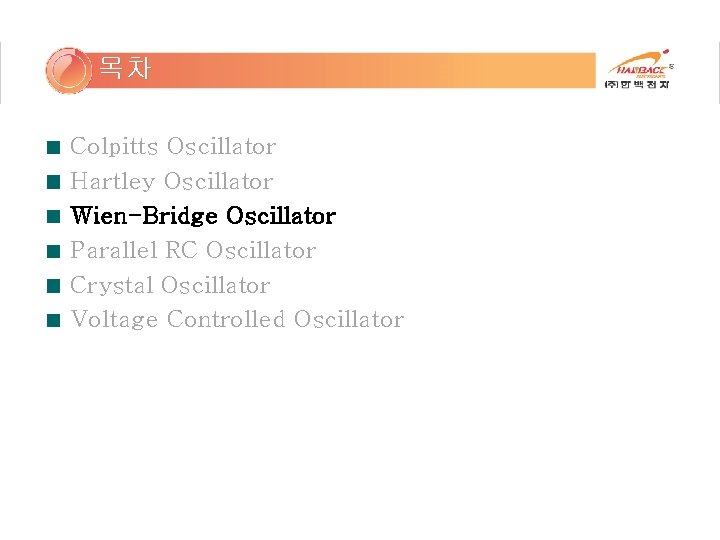

목차 Colpitts Oscillator Hartley Oscillator Wien-Bridge Oscillator Parallel RC Oscillator Crystal Oscillator Voltage Controlled Oscillator

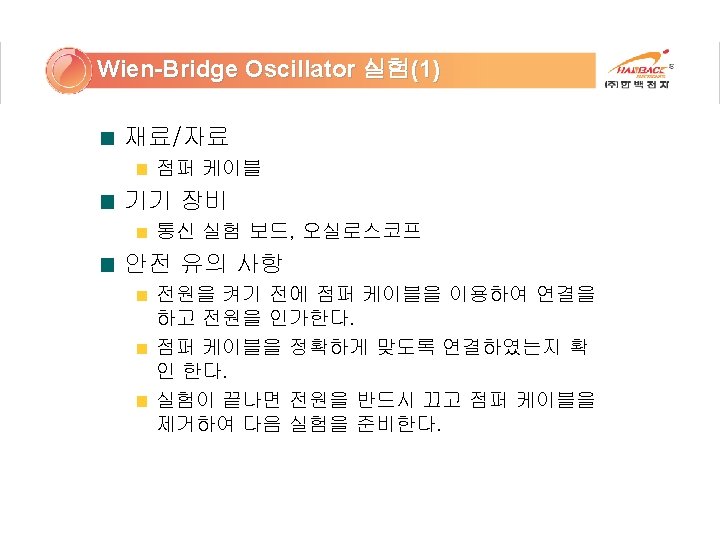

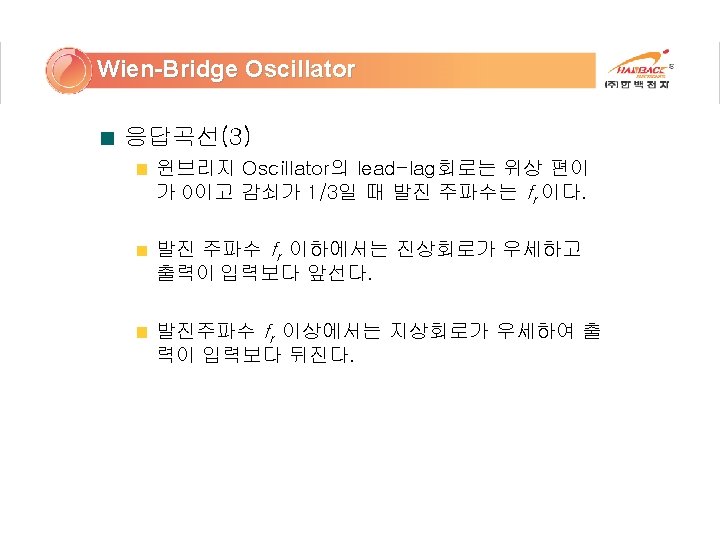

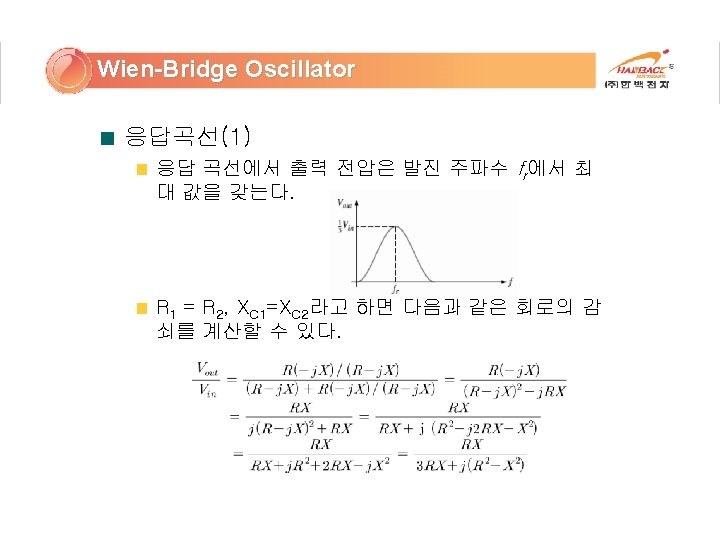

Wien-Bridge Oscillator 실험(2) Wien-Bridge Oscillator 실험 회로

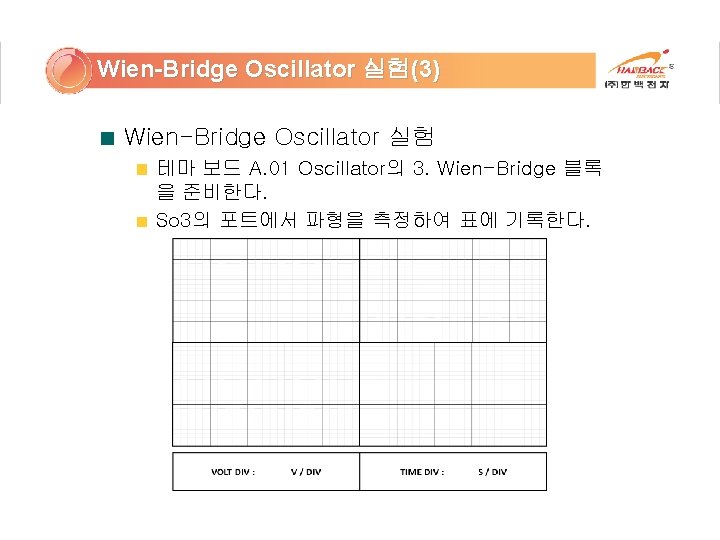

Wien-Bridge Oscillator 실험(3) Wien-Bridge Oscillator 실험 테마 보드 A. 01 Oscillator의 3. Wien-Bridge 블록 을 준비한다. So 3의 포트에서 파형을 측정하여 표에 기록한다.

목차 Colpitts Oscillator Hartley Oscillator Wien-Bridge Oscillator Parallel RC Oscillator Crystal Oscillator Voltage Controlled Oscillator

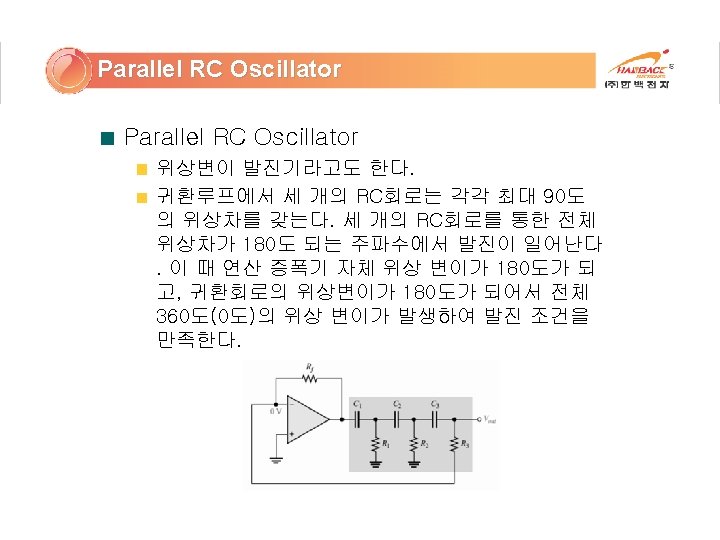

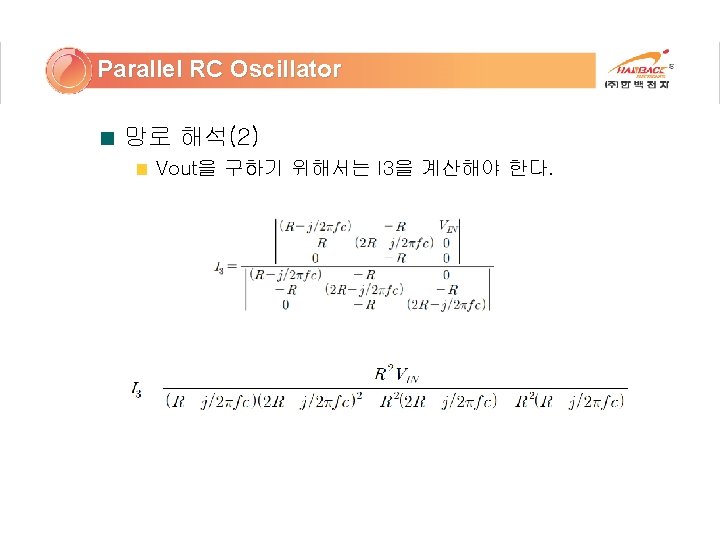

Parallel RC Oscillator 망로 해석(1)

Parallel RC Oscillator 망로 해석(3)

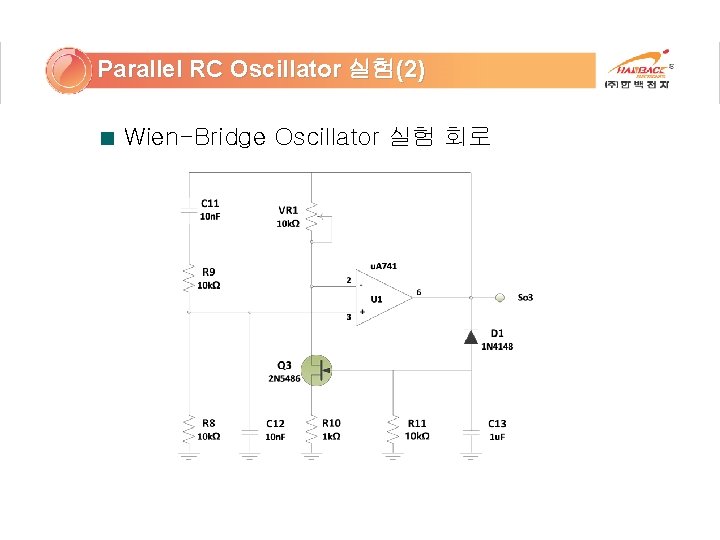

Parallel RC Oscillator 실험(2) Wien-Bridge Oscillator 실험 회로

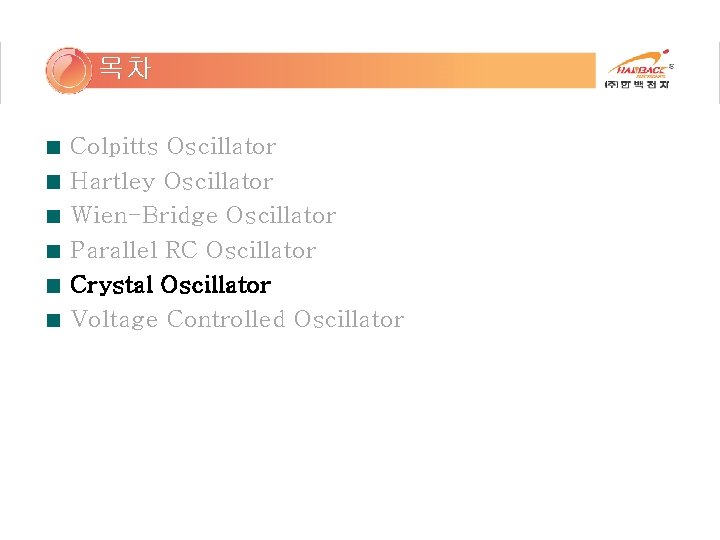

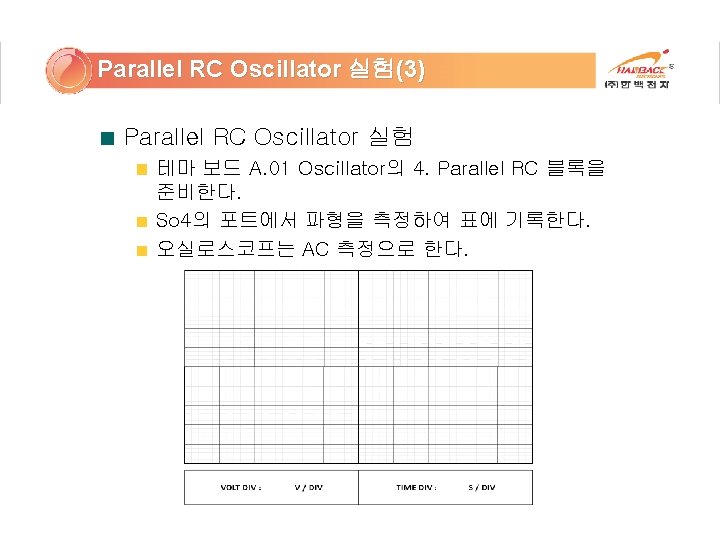

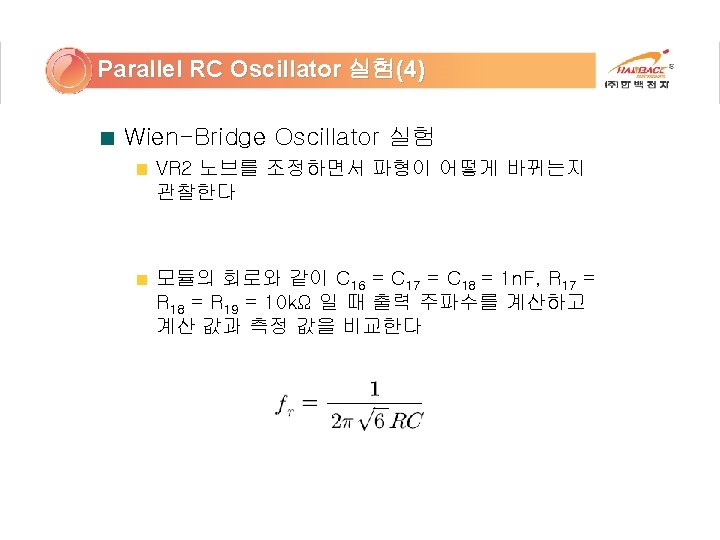

목차 Colpitts Oscillator Hartley Oscillator Wien-Bridge Oscillator Parallel RC Oscillator Crystal Oscillator Voltage Controlled Oscillator

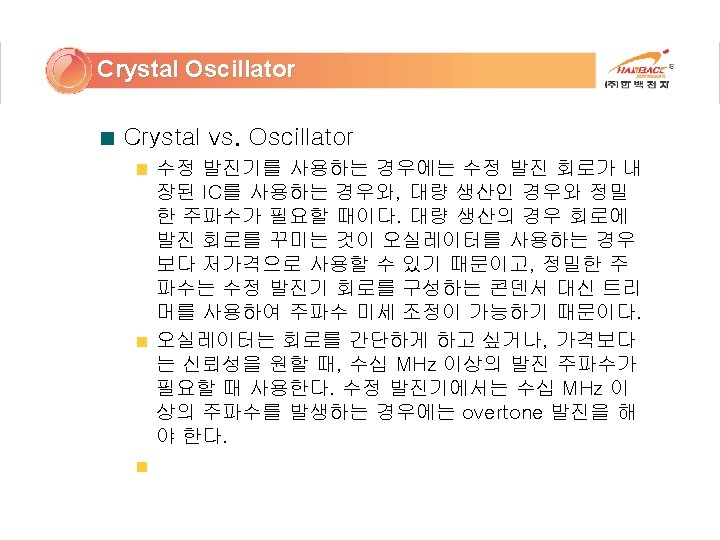

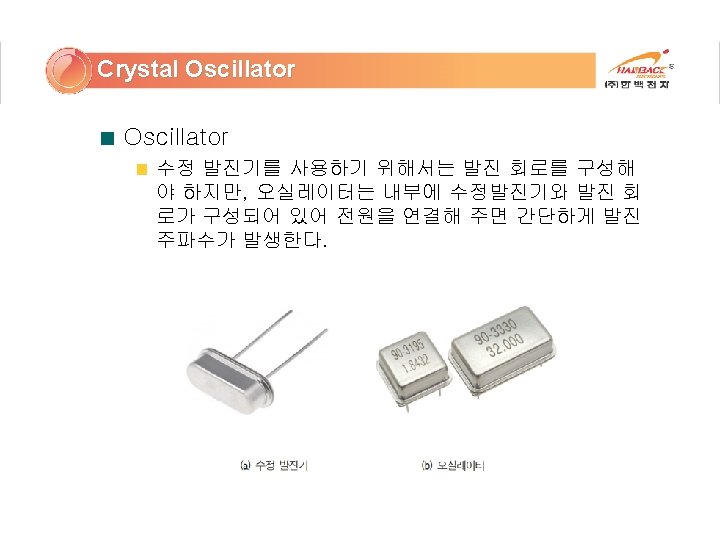

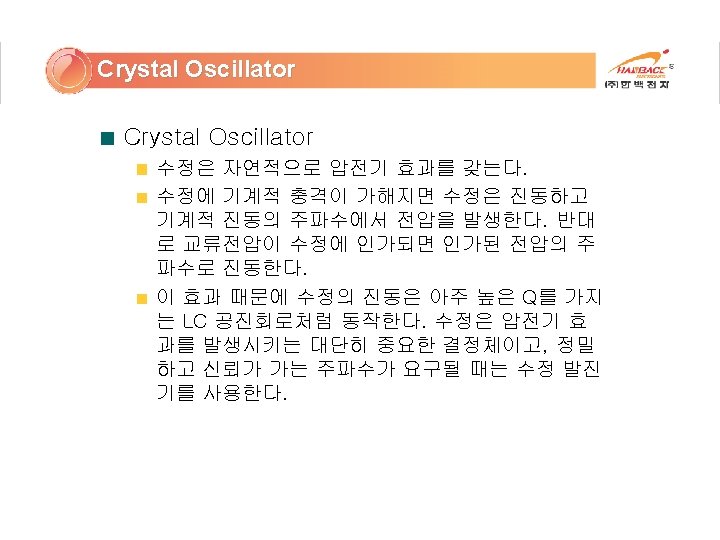

Crystal Oscillator 실험(2) Oscillator 실험 회로

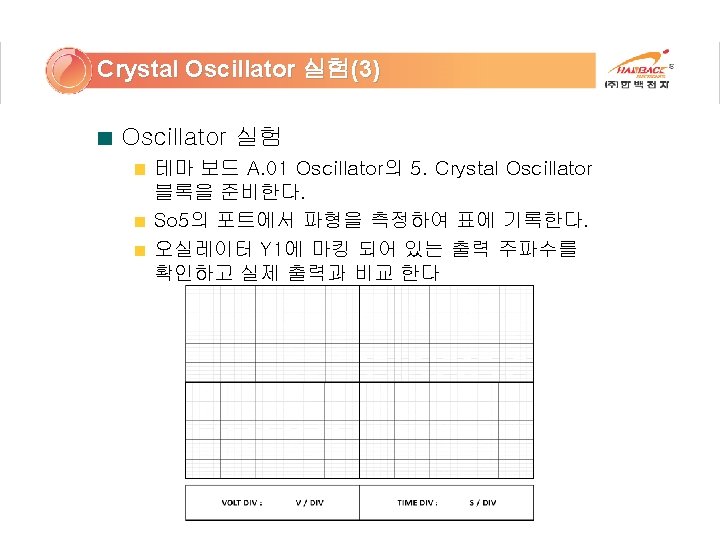

목차 Colpitts Oscillator Hartley Oscillator Wien-Bridge Oscillator Parallel RC Oscillator Crystal Oscillator Voltage Controlled Oscillator

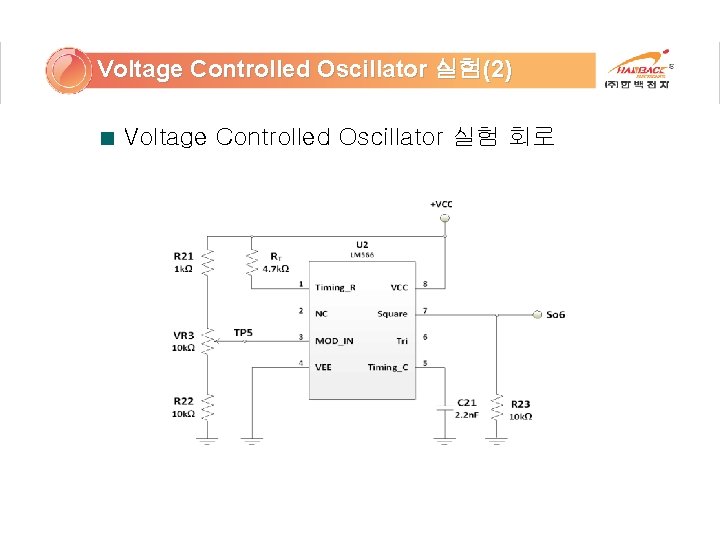

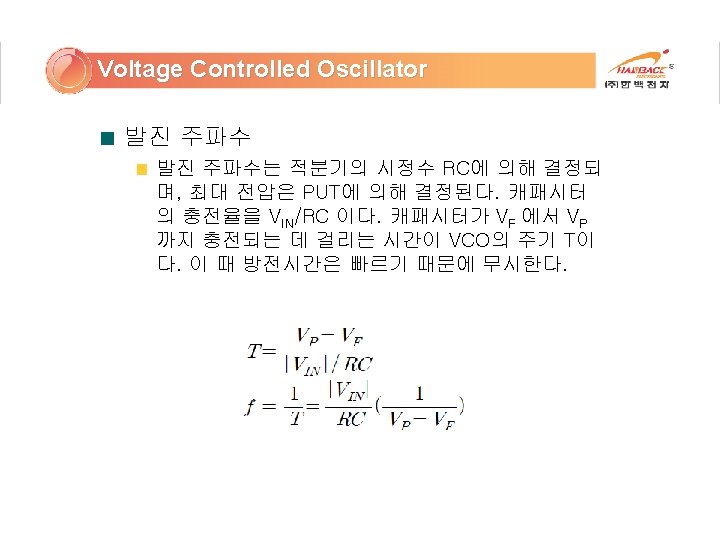

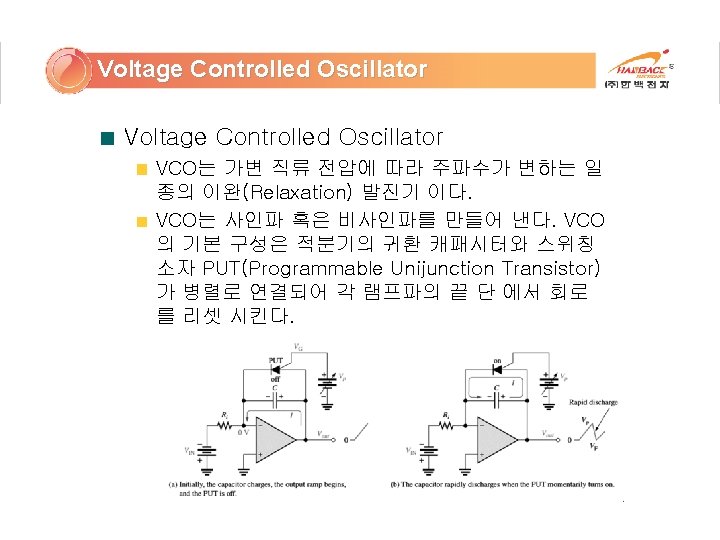

Voltage Controlled Oscillator 실험(2) Voltage Controlled Oscillator 실험 회로

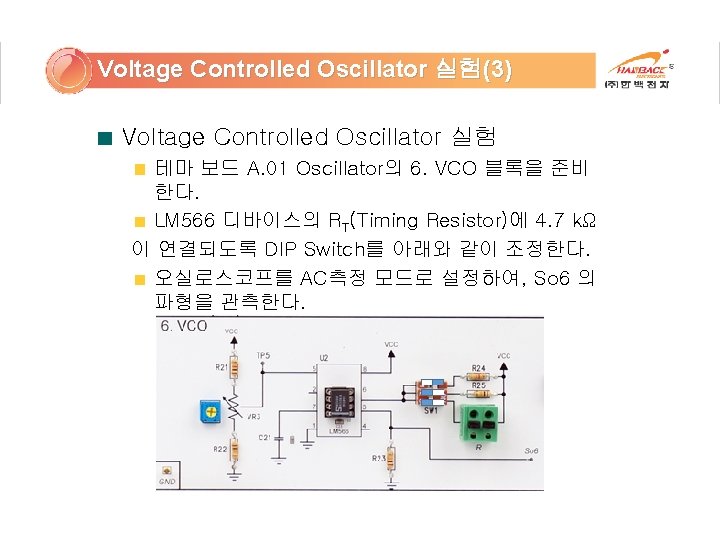

Voltage Controlled Oscillator 실험(3) Voltage Controlled Oscillator 실험 테마 보드 A. 01 Oscillator의 6. VCO 블록을 준비 한다. LM 566 디바이스의 RT(Timing Resistor)에 4. 7 kΩ 이 연결되도록 DIP Switch를 아래와 같이 조정한다. 오실로스코프를 AC측정 모드로 설정하여, So 6 의 파형을 관측한다.

Voltage Controlled Oscillator 실험(5) Voltage Controlled Oscillator 실험 Vmod와 RT의 값을 변경하며, 각각의 결과를 아래 표에 기록한다.
