COLEGIUL TEHNIC MĂTĂSARI Localitatea Mătăsari. județul Gorj Concursul “Cunoaştere şi creativitate tehnică” ediţia 1 - 2013 Titlul lucrării STUDIUL GENERATOARELOR BINARE, NUMĂRĂTOARELOR ŞI DECODOARELOR Profesori coordonatori: 1. Prof. ing. Danciu Rodica 2. Prof. dr. ing. Purcel Lucian Realizatori: 1. Mitroi Cătălin , X I D 2. Borcoș Ado , X D 3. Milotin Cătălin , X D

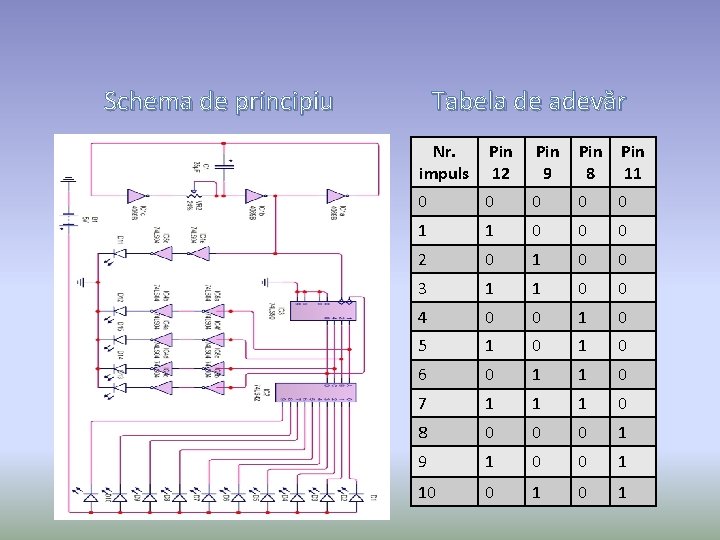

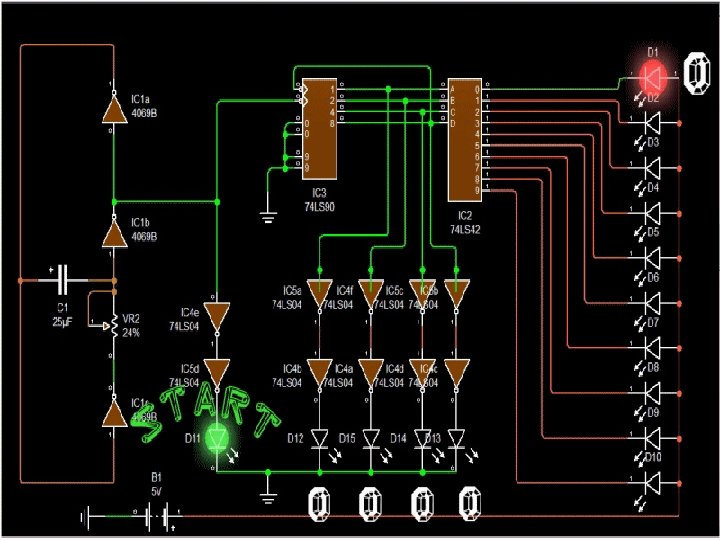

Schema de principiu Tabela de adevăr Nr. impuls Pin 12 Pin 9 Pin 8 Pin 11 0 0 0 1 1 0 0 0 2 0 1 0 0 3 1 1 0 0 4 0 0 1 0 5 1 0 6 0 1 1 0 7 1 1 1 0 8 0 0 0 1 9 1 0 0 1 10 0 1

Alcătuirea schemei Schema cuprinde un "oscilator, de tact realizat cu circuitul integrat 74 LS 04, un numărător de impulsuri realizat cu circuitul integrat 74 LS 90 și un decodor binar zecimal realizat cu circuitul integrat 74 LS 42 (cu rol de comutator) La rândul său, circuitul integrat 74 LS 42 este comandat de către numă rătorul zecimal 74 LS 90, acesta asigurând prin ieşirile sale 8 9 11 12, o configuraţie în cod binar, care este aplicată intrărilor 12 13 14 15 ale 74 LS 42. Configuraţia de la ieşirea numărătorului zecimal are loc ca urmare a aplicării la intrarea 14 a unor aşa zise impulsuri de tact. Impulsurile de tact sunt obţinute de la un generator, realizat cu celelalte trei inversoare ale circuitului 74 LS 04, care împreună cu un potenţiometru (P) şi un capa citor (C) formează un oscilator capabil să asigure semnale electrice cu o frec venţă cuprinsă între 0, 2 Hz şi 5 Hz, funcţie de poziţia cursorului poten ţiometrului P. Consumul total de curent al schemei este de circa 128 m. A. Consumul de curent pe etaje este următorul: circuitul integrat inversor 74 LS 04 = 26 m. A; circuitul integrat 74 LS 42= 28 m. A; circuitul integrat 74 LS 90 = 24 m. A; Schema funcţionează continuu, în sensul că după baleierea celor zece LED uri procesul se reia după un interval cuprins între 0. 2 80 secunde.

CIRCUITUL INVERSOR 74 LS 04

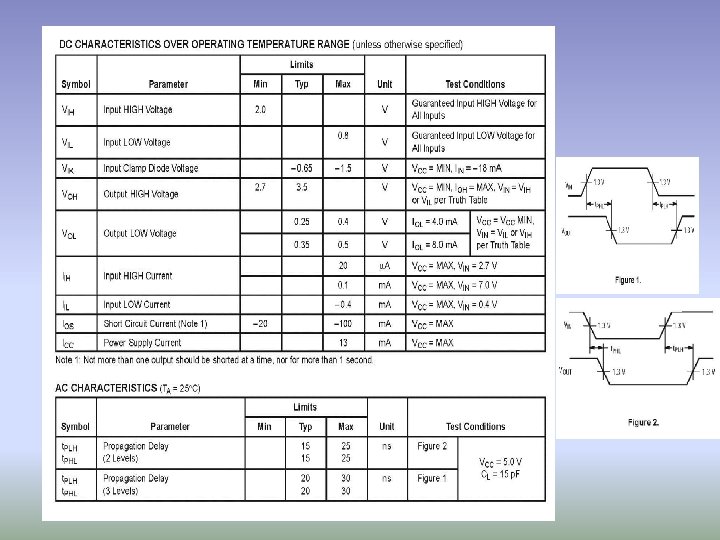

Circuitul integratul 74 LS 04 este denumit inversor sextuplu, cuprinzând în aceaşi capsulă un număr de şase amplificatoare inversoare identice. Un inversor din compunerea integratului 74 LS 04 are proprietatea de a reda la ieşire, semnalul inversat cu 180°. Capsula este de tip TO 116, cu 14 terminale dispuse simetric, aşa după cum se arată în anexe. Tensiunea de alimentare se va conecta la terminalele 7 ( VP) şi 14 (+Vcc). Pentru a verifica dacă un asemenea circuit nu este defect, se va proceda în felul următor: Se aplica la terminalele 7 şi 14 tensiunea de alimentare de 5 V. Cu ajutorul unui voltmetru de curent continuu se verifică dacă între fiecare intrare (1, 3, 5, 9, 11, 13) a inversoarelor şi masă ( 5 V) există o tensiune de circa 2 V. Conectînd acelaşi voltmetru între fiecare ieşire a inversorului (2, 4, 6, 8, 10, 12) şi masă, se verifică existenta unei tensiuni reziduale de 0, 1 V. În continuare, se verifică dacă fiecare inversor lucrează normal. Pentru aceasta, se conectează la masă intrarea inversorului şi cu un voltmetru conectat la ieşire urmărim dacă tensiunea de ieşire „sare” din 0 în logic 1, adică se măsoară o tensiune de circa 4 V. Eliminînd scurtcircuitul de la intrare, tensiunea de ieşire a inversorului trebuie să treacă în zero. Dacă unul din cele şase inversoare nu corespunde încercărilor efectuate atunci circuitul integrat va fi folosit parţial.

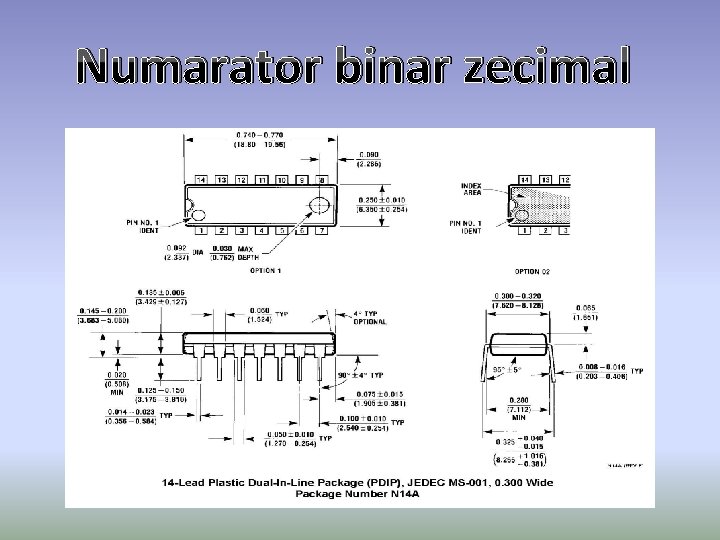

Numarator binar zecimal

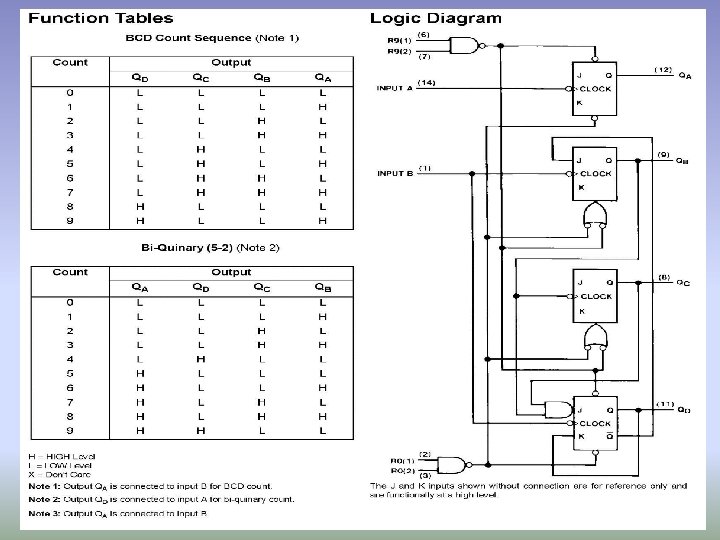

Circuitul integrat 74 LS 90 este un numărător zecimal, realizat într o capsulă TO 116 cu 14 terminale. Acest circuit asigură numărarea pînă la zece impulsuri pozitive aplicate la intrarea 14 şi obţinerea la terminalele 8— 9— 11— 12 a stărilor corespun zătoareÎn cod binar. în tabelul 2 din anexe , (Tabel de adevăr) este dată corespondenţa între numărul de impulsuri aplicate la intrarea 14 şi dispunerea binară a stărilor corespunzătoare. Din tabel, se observă că atunci când la intrare nu este aplicat nici un impuls electric, la ieşirile binare (11, 8, 9, 12) nu vom avea tensiune (nivel logic 0). Cînd este aplicat primul impuls la intrarea 14, starea binară se modifică şi la terminalul 12 apare nivelul logic 1, tradus prin apariţia la acest terminal a unei tensiuni pozitive de circa 3, 5 V. După cum rezultă din tabelul 2 cât şi din măsurători) pentru primul impuls în cod zecimal, vom găsi corespondenţa binară 0001. Impulsurile aplicate circuitului 74 LS 90 sunt date de unul din inversoarele aparţinînd integratului 74 LS 04.

Verificarea numărătorului 74 LS 90 Vom proceda în felul următor: Se alimentează circuitul integrat cu o tensiune de 5 V, aplicînd polaritatea plus la terminalul 5 şi polaritatea negativă la terminalul 10. Folosind un voltmetru de curent continuu se verifică dacă între borna minus a sursei de alimentare (terminalul 10) şi celelalte terminale se găsesc tensiunile indicate în tabelul corespunzător acestui circuit din anexă, . În situaţia în care tensiunile corespund tabelului, se conectează între ele, terminalele 2, 3, 6, 7 şi 10, iar terminalul 1 la terminalul 12. Se conectează voltmetrul de curent continuu între terminalul 8 şi ter minalul 10. iar cu ajutorul unui fir vom efectua un scurtcircuit între terminalul 14 şi terminalul 10. În acest moment, la voltmetrul da curent continuu va trebui să citim când o tensiune de circa 3, 6 V (nivel 1), când o tensiune nulă. (nivel 0) funcţie de numărul de. scurtcircuitări efectuate. Se va proceda în continuare la fel, mutând însă borna plus a voltmetrului de curent continuu la terminalul 9, apoi la 11 şi 12. La fiecare din aceste terminale va trebui să găsim când nivelul 1, când nivelul 0 logic. Pe timpul acestor verificări, se va lucra cu multă atenţie spre a nu efectua conexiuni greşite, care pot duce la distrugerea circuitului integrat.

Numarator binar zecimal

Numarator binar zecimal

Numarator binar zecimal

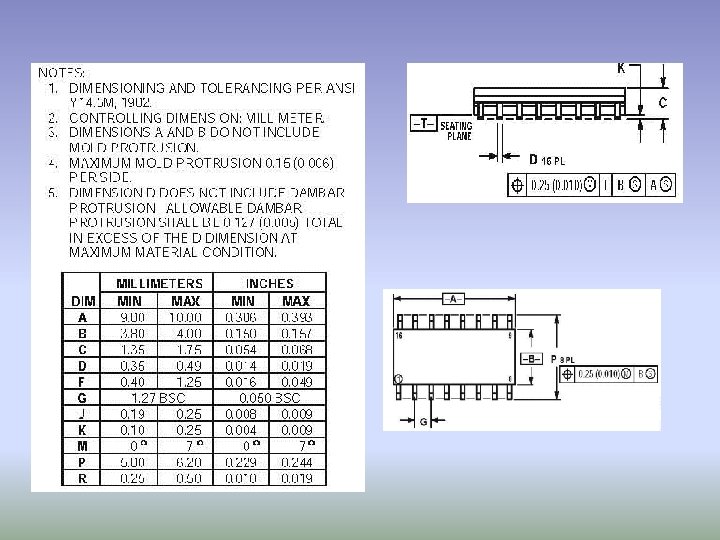

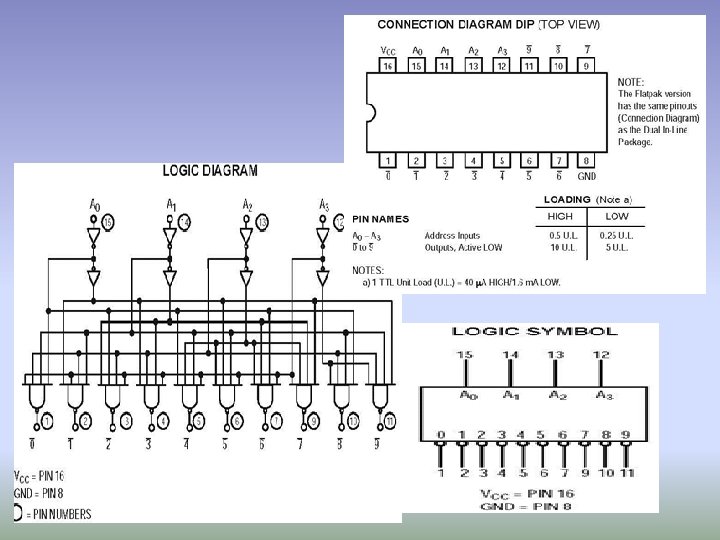

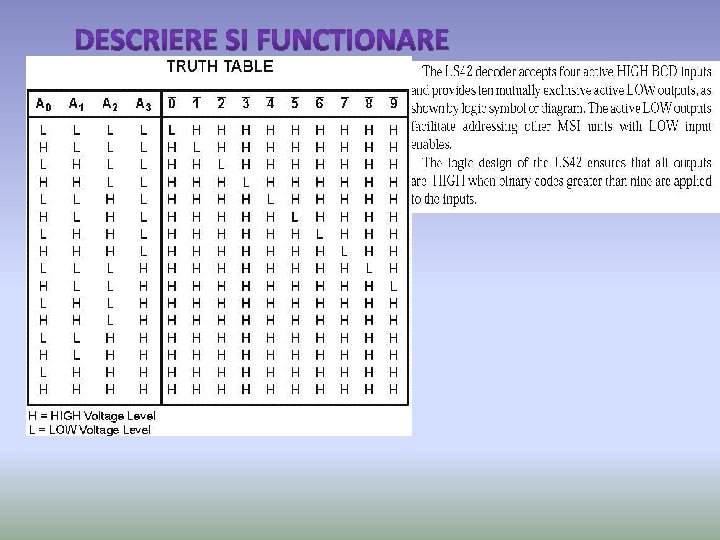

Circuitul integrat 74 LS 42 este un decodor binar zecimal, fiind realizat într o capsulă tip MP 117 prevăzută cu 16 terminale. ' La acest circuit, alimentarea se aplică la terminalul 8 ( Vc) şi termi nalul 16 (+ Vcc). Acest circuit realizează decodificarea din sistemul binar în sistemul zecimal, afişând maxim 10 stări ale unui numărător cu patru ieşiri în binar. . Stările codului binar sub formă de tensiuni de intrare se aplică circuitului 74 LS 42 la terminalele 15 (A) 14 (B) 13 (C) şi 12 (D). Ieşirile în sistemul zecimal se găsesc la terminalele 1 11 (înafară de 8). Traducerea din binar în zecimal se face prin apariţia stării 0 (tensiune zero) de la un terminal la altul, aceste stări culegîndu se poziţional. Exemplificînd, dacă la intrarea binară aplicăm starea 0011, în partea de ieşire zecimală vom găsi starea 0 numai la terminalul 4, la toate celelalte terminale existînd starea 1. Corespondenţa dintre stările ieșirilor în zecimal faţă de intrările în binar pentru circuitul 74 LS 42 este dată în tabelul din anexe corespunzător acestui circuit , Pentru restul stărilor de intrare binară, pînă la a 16 a, deoarece sunt 4 celule (24 = 16), ieşirile în zecimal rămân în starea 1. Un circuit conectat la unul din terminalele de ieşire zecimală este practic conectat la masă atunci cînd decodorul trece în starea 0. Această succesiune a trecerii prin zero a ieşirilor zecimale face ca circuitul integrat 74 LS 42, să fie comparat cu un comutator rotativ.

Verificări: Tensiunile de intrare aplicate circuitului 74 LS 42 se obţin, în cazul schemei de faţă, de la circuitul integrat 74 LS 90. Pentru verificarea stării unui circuit 74 LS 42 se va proceda în felul următor: se alimentează circuitul cu o tensiune de 5 V şi se verifică dacă valoarea curentului consumat este de circa 28 m. A; se reproduce starea 0000 prin conectarea la masă a celor patru intrări binare (12 13 14 15); cu ajutorul unui voltmetru de curent continuu se va controla, dacă între terminalul 1 şi masă ( 5 V) tensiunea măsurată este nulă (rezidual există 0, 2 V) şi, de asemenea, dacă între restul ieşirilor şi masă tensiunea este de 3, 7 V, ceea ce corespunde nivelului logic 1. Folosind tabelul 4 se reproduce starea 0001 prin menţinerea mai departe, la masă, numai a terminalelor 12 13 14 şi lăsând neconectat (liber) terminalui 15. Va trebui să găsim starea 0 numai la ieşirea 2, toate celelalte ieşiri aflându se la o tensiune de 3, 7 V. Se va proceda la fel și cu celelalte poziţii, parcurgându se toate situa ţiile din tabelul de adevăr al circuitului. Dacă o singură situaţie nu corespunde situaţiei normale, atunci circuitul nu este bun, el putând fi folosit doar în alte scopuri.

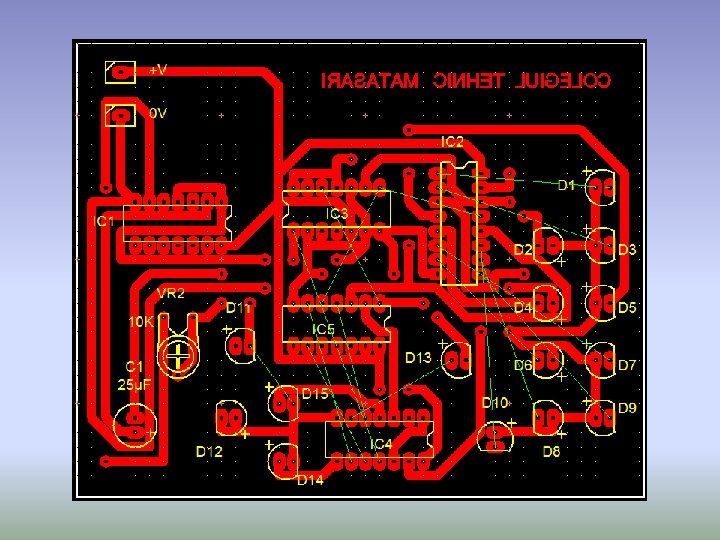

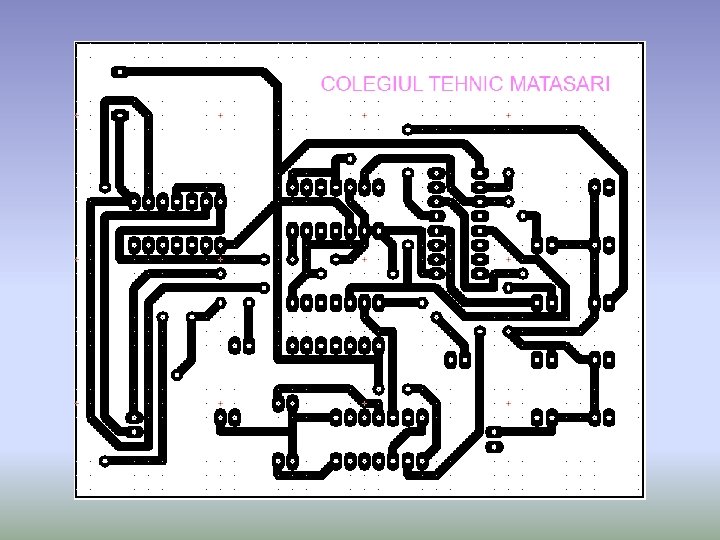

Cablajul imprimat (PCB)

Lista de materiale necesare

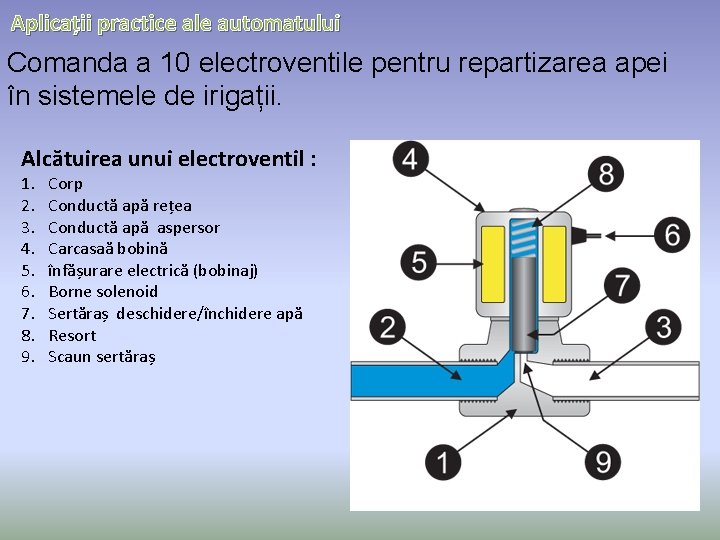

Aplicații practice ale automatului Comanda a 10 electroventile pentru repartizarea apei în sistemele de irigații. Alcătuirea unui electroventil : 1. 2. 3. 4. 5. 6. 7. 8. 9. Corp Conductă apă rețea Conductă apă aspersor Carcasaă bobină înfășurare electrică (bobinaj) Borne solenoid Sertăraș deschidere/închidere apă Resort Scaun sertăraș

Lucrul aspersoarelor

Imagini din activitatea practică
