COEFICIENTE DE REPASSE DO GANHO DE ENERGIA POR
- Slides: 18
COEFICIENTE DE REPASSE DO GANHO DE ENERGIA POR REGULARIZAÇÃO DE MONTANTE COMPENSAÇÃO FINANCEIRA ABRIL/2004 Brasília - DF Carlos Alexandre Cernach Silveira SIH / ANEEL
Níveis Operacionais N. Max. Op V. U. N. Min. Op
Operação Reservatório Volume Útil Vazão Afluente Vazão Regularizada
Operação Reservatório Afluência Volume Armazenado Vertimento Vazão regularizada Supondo Afluência > Vazão Regularizada
Operação Reservatório Afluência Volume Armazenado Vazão regularizada Supondo Afluência < Vazão Regularizada
Operação do Reservatório Afluência Vazão regularizada
Níveis Armazenamento Afluência Vmax V. U. = Vmax - Vmin Volume Morto
Regularização ____ Vazão Afluente ____ Vazão regularizada
Armazenamento

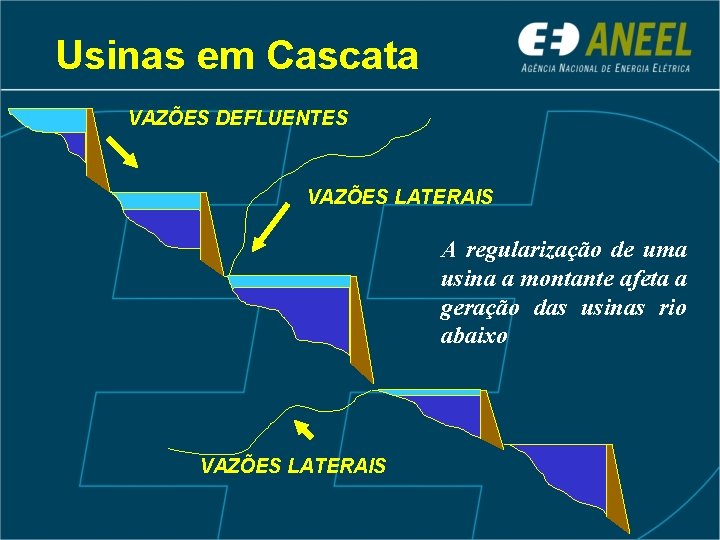

Usinas em Cascata VAZÕES DEFLUENTES VAZÕES LATERAIS A regularização de uma usina a montante afeta a geração das usinas rio abaixo VAZÕES LATERAIS
Compensação Financeira • Arrecadação: USINA 1 USINA 2 • Distribuição para mês i : AIMa; AIMb; AIEa CRGEUS 1 -1 ; CRGEUS 2 -1 AIMc AIEb; AIMd; CRGEUS 2 -2 = 100 % • Município a: • Estado a: Usina 1 Usina 2
Compensação Financeira PERCENTUAL DE ARRECADAÇ ÃO PERCENTUAL DA PARCELA 45% 6% 3, 0% 4, 0% 0, 75% 100% DESTINAÇÃO ESTADOS. MUNICÍPIOS. MINISTÉRIO DO MEIO AMBIENTE. MINISTÉRIO DE MINAS E ENERGIA. FUNDO NACIONAL DE DESENVOLVIMENTO CIENTÍFICO E TECNOLÓGICO. Para aplicação na implementação da Política Nacional de Recursos Hídricos e do Sistema Nacional de Gerenciamento de Recursos Hídricos (AGÊNCIA NACIONAL DE ÁGUAS).
Compensação Financeira USINA 1 => VU 1, GANHO 1 • COEFICIENTE DE REPASSE: USINA 2 => VU 2, GANHO 2 USINA 3 => VU 3, GANHO 3 USINA 4 => VU 4, GANHO 4 USINA 5 => VU 5, GANHO 5 • COEFICIENTE DE REPASSE DA US. 5 PARA US. 5, SERÁ: • COEF. 5 -5 = (100% - GANHO 5) + • GANHO 5 * VU 5 (VU 5+VU 4+VU 3+VU 2+VU 1) • DA US. 5 PARA US. 4, SERÁ: • COEF. 5 -4 = • GANHO 5 * VU 4 (VU 5+VU 4+VU 3+VU 2+VU 1) • DA US. 5 PARA US. 1, SERÁ: • COEF. 5 -1 = • • GANHO 5 * VU 1 (VU 5+VU 4+VU 3+VU 2+VU 1)
Compensação Financeira DADOS DE ENTRADA PROGRAMA CONTIVALET CARACTERÍSTICAS EMPREENDIMENTOS: Potência; Curva de Produtibilidade; Volume Útil (VU); Curva Cotax. Volume. METODOLOGIA VAZÕES NATURAIS VAZÕES AFLUENTES (TOPOLOGIA) VAZÕES REGULARIZADAS PROGRAMA DE CÁLCULO DO COEFICIENTE DE REPASSE GANHO 1 – Corte de Potência: é Calculada a Energia Gerada com Vazões Naturais e Vazões Regularizadas (Conti-Valet) aplicando um corte de potência e verificado o ganho; GANHO 2 - Corte por Despacho de Carga : variando-se o Despacho entre 1% e 100%, determina-se o ganho obtido para toda cascata. Para o Despacho onde se obteve o máximo ganho da cascata determina-se, então, o ganho final individualizado para cada usina. COEFICIENTE DE REPASSE DO GANHO DE ENERGIA POR REGULARIZAÇÃO - a partir do Ganho Final de cada usina da cascata é calculado o respectivo coeficiente de repasse que será proporcional aos volumes úteis das mesmas. RESULTADOS COEFICIENTES DA COMPENSAÇÃO FINANCEIRA Coeficiente Repasse do ganho de energia para cada usina Programa Banco dados
Compensação Financeira Qafluente CONTI-VALET Qregularizada Qn 1 1 Qaf 1 = Qn 1 Qr 1 Qn 2 Onde: Qaf 2 = Qr 1 + (Qn 2 – Qn 1) Qn = vazão natural 2 Qr = vazão regularizada Qaf= vazão afluente Qr 2
20, 6%
Bacia do Rio Tocantins
Coeficientes de Repasse GANHOS VOLUME UTIL TUCURUI LAJEADO CANA BRAVA SERRA DA MESA SÃO DOMINGOS ISAMU IKEDA TUCURUI 18, 01% 33445, 87 89, 74663% 0, 11134% 0, 10462% 10, 03249% 0, 00051% 0, 00441% LAJEADO 21, 60% 480, 00 78, 63354% 0, 22049% 21, 14488% 0, 00109% CANA BRAVA 36, 23% 451, 00 64, 14425% 35, 85575% SERRA DA MESA 14, 46% 43250, 00 SÃO DOMINGOS 1, 28% 2, 22 ISAMU IKEDA 4, 37% 19, 00 100, 00000%
