CODAGE D UNE IMAGE TV COULEUR Cours de
- Slides: 45
CODAGE D ’UNE IMAGE TV COULEUR Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
PASSAGE DE LA TV N&B …. . A LA TV COULEUR Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
PRINCIPE DE COMPATIBILITE -1 - UN PROGRAMME COULEUR DOIT POUVOIR ETRE RECU (EN N&B) PAR UN TELEVISEUR N&B TV N&B Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 TV COULEUR Didier LOHY
PRINCIPE DE COMPATIBILITE -2 - UN PROGRAMME N&B DOIT POUVOIR ETRE RECU EN N&B PAR UN TELEVISEUR COULEUR TV N&B Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 TV COULEUR Didier LOHY

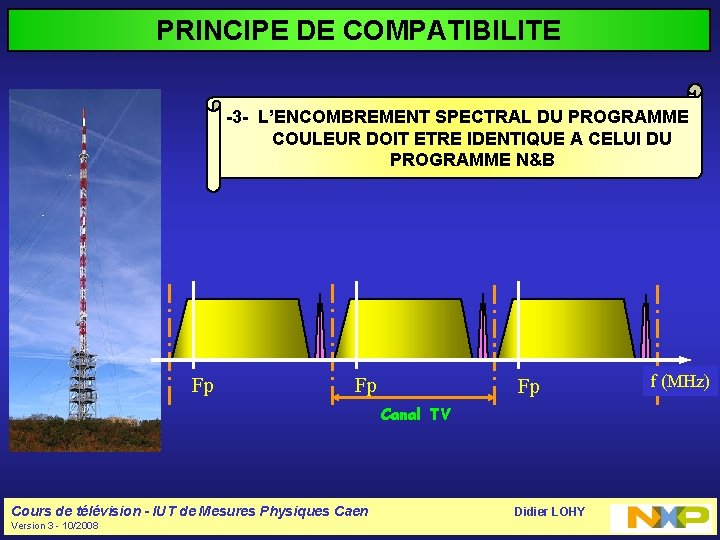

PRINCIPE DE COMPATIBILITE -3 - L’ENCOMBREMENT SPECTRAL DU PROGRAMME COULEUR DOIT ETRE IDENTIQUE A CELUI DU PROGRAMME N&B Fp Fp Fp Canal TV Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY f (MHz)
PRINCIPE DE COMPATIBILITE -1 - UN PROGRAMME COULEUR DOIT POUVOIRETRE RECU (EN N&B) PAR UN TELEVISEUR N&B -2 - UN PROGRAMME N&B DOIT POUVOIR ETRE RECU EN N&B PAR UN TELEVISEUR COULEUR -3 - L’ENCOMBREMENT SPECTRAL DU PROGRAMME COULEUR DOIT ETRE IDENTIQUE A CELUI DU PROGRAMME N&B Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Le signal LUMINANCE doit être transmis tel qu’il a été codé pour le standard N&B Le téléviseur couleur doit pouvoir fonctionner même en l’absence de signal CHROMINANCE (commande identique pour les trois couleurs de base de façon à créer un signal achrome) On doit créer un codage spécial pour intégrer le signal CHROMINANCE au sein du signal composite Didier LOHY
Informations à transmettre Le signal LUMINANCE standard N&B Y doit être transmis tel qu’il a été codé pour le Le principe de la trichromie donne Les coefficient retenus sont : Y = a R + b. V+ g. B a = 0, 30 b = 0, 59 g = 0, 11 On a montré que seules 3 informations sont nécessaires pour créer une couleur. On peut donc éliminer une information parmi les 4 disponibles On transmet Y, R & B On calcule V Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
Informations à transmettre Le téléviseur couleur doit pouvoir fonctionner même en l’absence de signal CHROMINANCE (commande identique pour les trois couleurs de base de façon à créer un signal achrome) Pour satisfaire le deuxième point du principe de compatibilité, on ne transmet pas R & B mais des informations différences de couleur DR & DB A la réception, on traite les signaux Y, DR & DB pour retrouver l’ensemble des informations Pour une émission en N&B, il n’y a pas d’informations chrominance (DR = DB =0). Dans ce cas on a : . R = B = V = Y ce qui donne une image achrome Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
Espace colorimetrique Système Y U V Utilisé pour les standards NTSC et PAL Y = 0, 299⋅R + 0, 587⋅V + 0, 114⋅B U = 0, 492⋅(B - Y) V = 0, 877⋅(R - Y) Système Y DB DR Utilisé pour le standard SECAM Y = + 0. 299 R + 0. 587 G + 0. 114 B Db = + 1. 505(B - Y) Dr = - 1. 902(R - Y) Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Exemple d'une plage U-V, où Y = 0, 5, représenté à l'intérieur de la gamme de couleurs RVB ; en noir et blanc, seule Y est utilisée, toutes couleurs rendent donc le même gris Didier LOHY
Répartition des différents standards de télévision couleur Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
SYSTEME NTSC National Television System Committee Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
Spectre d’ un signal échantillonné 1/FH t F F Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
SPECTRE DU SIGNAL VIDEO (DETAIL) LUMINANCE CHROMINANCE f (n-1)f. H (n)f. H Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 (n+1)f. H (n+2)f. H Didier LOHY
Representation de Fresnel b A f a Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY

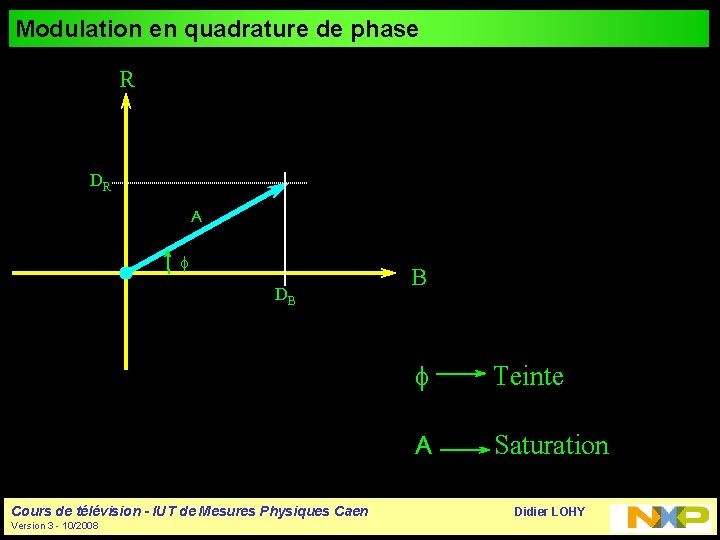

Modulation en quadrature de phase R DR A f DB Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 B f Teinte A Saturation Didier LOHY
Modulation en quadrature de phase Sin (wot) DR S S(t) DB Cos (wot) Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
Démodulation d’un signal modulé en quadrature de phase Sin (wot) LPF DR S(t) LPF DB Cos (wot) Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
SALVE DE SYNCHRONISATION COULEUR Sin (wot) NIVEAU DU BLANC LPF DR S(t) LPF SALVE DE SYNCHRONISATION (8 A 12 PERIODES ) Cos (wot) NIVEAU DU NOIR NIVEAU DE SUPPRESSION NIVEAU DE SYNCHRONISATION Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY DB
SALVE IMPULSION DE SYNCHRONISATION Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
SIGNAL COMPOSITE NTSC More END Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
CHROMINANCE LUMINANCE Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
SPECTRE DU SIGNAL NTSC Sous-Porteuse Chrominance Porteuse Image Sous-Porteuse Son f (MHz) -1. 25 -0. 75 0 3. 58 4. 2 4. 5 6 MHz More END Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
SPECTRE DU SIGNAL NTSC Dans le cas de signaux réels, l’énergie est concentrée autour des porteuses Sous-Porteuse Chrominance Porteuse Image Sous-Porteuse Son f (MHz) -1. 25 -0. 75 0 3. 58 4. 2 6 MHz Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY 4. 5
SYSTEME PAL More END Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
ERREUR DE PHASE Erreur de référence de phase liée au téléviseur R DR A f DB B Signal transmis More END Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
CORRECTION D’ERREUR DE PHASE DR LIGNE n a q DR -q Lignes impaires DB DB lignes paires TRAME 1 +q -q TRAME 2 +q -q TRAME 3 -q +q TRAME 4 -q +q -a LIGNE n+1 Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
LIGNEIMPAIRE R DR A DB f -f B A DR More END Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
CORRECTION D’ERREUR DE PHASE DR RECEPTION LIGNE PAIRE C a Cas d ’une reception avec erreur de phase DB q -q a C’ RECEPTION LIGNE IMPAIRE More Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
CORRECTION D’ERREUR DE PHASE DR C C’ Cas d ’une reception DB avec erreur de phase RETOURNEMENT DE DE LA LA LIGNE IMPAIREET MOYENNAGE C’ END Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
CORRECTION D’ERREUR DE PHASE DR RECEPTION LIGNE PAIRE C Cas d ’une reception sans DB q -q erreur de phase C’ RECEPTION LIGNE IMPAIRE More Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
CORRECTION D’ERREUR DE PHASE DR C C C’ Cas d ’une reception DB sans erreur de phase RETOURNEMENT DE LA LIGNE IMPAIRE ET MOYENNAGE C’ END Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
SPECTRE DU SIGNAL PAL Sous-Porteuse Chrominance Porteuse Image Sous-Porteuse Son f (MHz) -1. 25 -0. 75 0 4. 43 5 5. 5 7 MHz Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
SYSTEME SECAM Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY

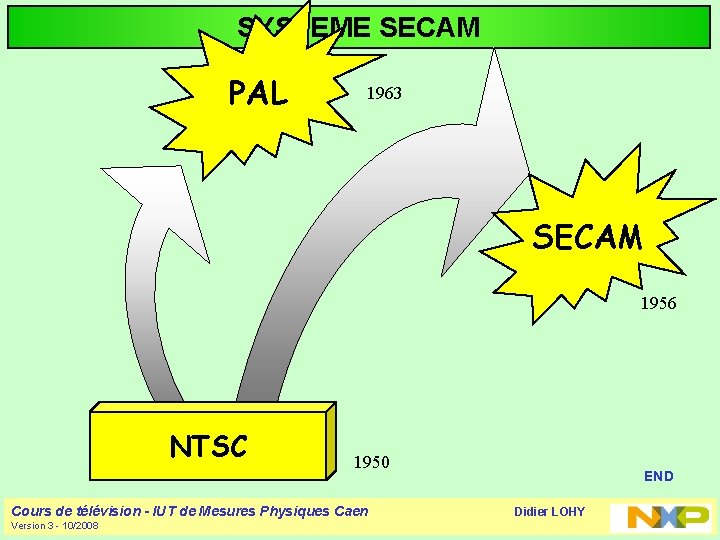

SYSTEME SECAM PAL 1963 SECAM 1956 NTSC 1950 Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 More END Didier LOHY
SYSTEME SECAM TRANSMISSION SEQUENTIELLE DES SIGNAUX DB ET DR UTILISATION D ’UNE MODULATION FM POUR LES SIGNAUX DE CHROMINANCE More END Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
SIGNAUX DE CHROMINANCE Le signal de chrominance suit deux chemins : - un chemin direct - un chemin retardé LIGNE A RETARD 64µs Signaux directs Chrominance LIGNE A RETARD 64µs Signaux retardés Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
MEMORISATION DES SIGNAUX DE CHROMINANCE LIGNE A RETARD 64µs More END Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
SIGNAL CHROMINANCE DANS LE SYSTEME SECAM Signal Chrominance direct DR n Sortie de la ligne à retard DB n-1 DB n+1 DR n+2 DB n+3 DB n+1 DR n+2 64µs DR n Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
PERMUTATION DES SIGNAUX DE CHROMINANCE DEMODULATEUR ROUGE PERMUTATEUR DEMODULATEUR BLEU More END Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
MODULATION DE FREQUENCE Prédistorsion « Anti-Cloche » Filtre Passe bande Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
MODULATION DE FREQUENCE fo. R +/- 280 k. Hz fo. B +/- 230 k. Hz fo. B fo. R F (MHz) 3. 8 4. 0 4. 1 3. 9 4. 2 4. 3 4. 5 4. 6 4. 7 4. 286 SOUS PORTEUSE CHROMINANCE BLEUE : 4. 25 MHz Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 4. 4 4. 8 4. 75 SOUS PORTEUSE CHROMINANCE ROUGE : 4. 40 MHz Didier LOHY More END
SYNCHRONISATION COULEUR Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
SIGNAL COMPOSITE SECAM Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
SPECTRE DU SIGNAL SECAM Porteuse Image Sous-Porteuses Chrominance Sous-Porteuse Son f (MHz) -1. 25 -0. 75 0 4. 25 4. 4 5 6. 5 More END Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
• INTRODUCTION : DE LA RADIO ……… A LA TELEVISION • L’IMAGE • LA LUMIERE - LA COULEUR • L’ŒIL ET LA VISION • CODAGE D ’UNE IMAGE TV NOIR & BLANC • CODAGE D ’UNE IMAGE TV COULEUR • ARCHITECTURE D ’UN TELEVISEUR • TRANSMISSION TV PAR SATELLITE • TELEVISION NUMERIQUE Cours de télévision - IUT de Mesures Physiques Caen Version 3 - 10/2008 Didier LOHY
