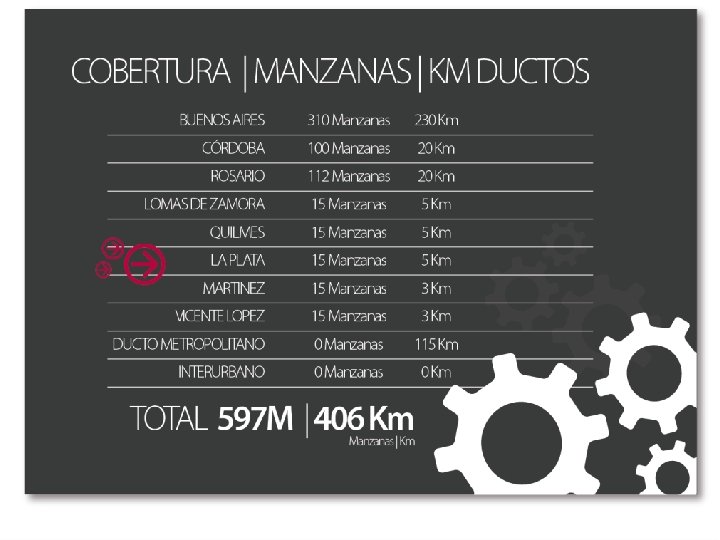

COBERTURA RED GPON

COBERTURA RED GPON

COBERTURA RED GPON

COBERTURA RED GPON

COBERTURA RED GPON

COBERTURA RED GPON

ESQUEMA GRAFICO DE CAPA DE CORE Y DISTRIBUCIÓN EQUIPOS DE CONEXION A PROVEEDORES DE

ESQUEMA GRAFICO DE CAPA DE CORE Y DISTRIBUCIÓN EQUIPOS DE CONEXION A PROVEEDORES DE INTERNET CISCO CRS-1. IP TRANSIT NOC 1: IP TRANSIT NOC 2: EQUIPOS PARA CONTROL DE TRAFICO DE INTERNET. 7609 PBR-NOC-1 CISCO SCE Y CISCO 7609. PARA ROUTE REFLECTOR DE RED MPLS SE UTILIZAN ROUTERS CISCO ASR EQUIPOS DE CORE CISCO CRS-1 CON ENLACES REDUDANTES DE 10 GBPS 0 X 4. ASR 1002 -NOC-1 INCLUYEN DOS LINK TEN GIGABIT ETHERNET A CADA CORE. ASR 1002 -NOC-2 10 GBPS INTERFACES CRS-NOC 1 CRS-NOC 2 40 GBPS ENTRE DATACENTERS LIN HUBS DE DISTRIBUCION CISCO 7609 PBR-NOC-2 KP RIN 10 GBPS INTERFACES CIP AL LIN K 7609 -HUB-1 C SE UN R DA IO

TOPOLOGIAS UTILIZADAS EN ACCESO A CLIENTES EN SERVICIOS DE TRANSMISIÓN DE DATOS. TOPOLOGIAS MAYORMENTE

TOPOLOGIAS UTILIZADAS EN ACCESO A CLIENTES EN SERVICIOS DE TRANSMISIÓN DE DATOS. TOPOLOGIAS MAYORMENTE UTILIZADAS: 1) ENLACE VDSL UTILIZANDO TECNOLOGIA CISCO LRE 2) ENLACE VDSL UTILIZANDO TECNOLOGIA ALLIED TELESYN. 3) ENLACES FE CONECTANDO DIRECTAMENTE RED DE CLIENTE CON PORTS DISPONIBLES EN 3550. 4) ENLACE ETHERNET UTILIZANDO CONVERSORES UTP/FO. 5) ENLACE GIGABIT ETHERNET ENTRE 7609 Y SWITCH PROPIEDAD DEL CLIENTE. SW. VDSL CISCO LRE SW. CISCO 3550 it G et rn he Et 1 M. VDSL ALLIED 2 FE UTP CAT 5 SW. VDSL ALLIED b iga M. VDSL C 575 FE UTP CAT 5 3 RED CORE IPLAN Gi ga b he it rn e t CONV FE UTP/FO 4 FE UTP CAT 5 SW PROPIEDAD DEL CLIENTE 5 REDES LAN DE CLIENTES TLS O ADIS. 7609 DIST X Et FE UTP CAT 5

CONCEPTOS TEÓRICOS Y PRÁCTICOS | GPON ESQUEMA DE RED GPON

CONCEPTOS TEÓRICOS Y PRÁCTICOS | GPON ESQUEMA DE RED GPON

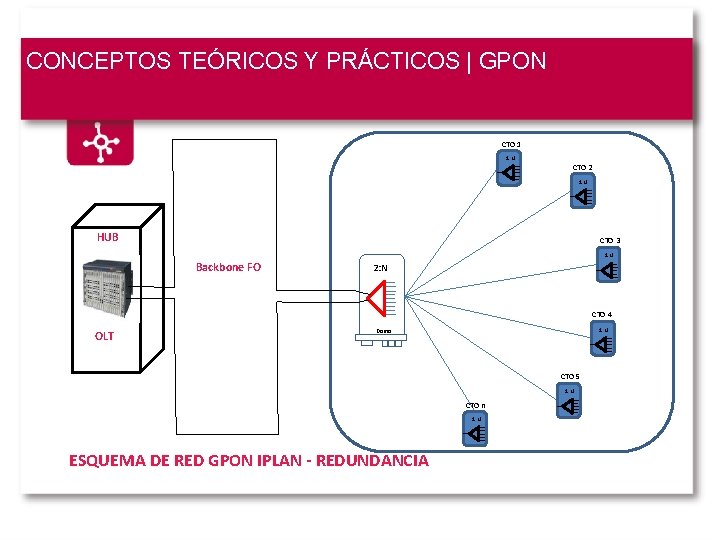

CONCEPTOS TEÓRICOS Y PRÁCTICOS | GPON CTO 1 1: N CTO 2 1: N

CONCEPTOS TEÓRICOS Y PRÁCTICOS | GPON CTO 1 1: N CTO 2 1: N HUB CTO 3 1: N Backbone FO 2: N CTO 4 OLT 1: N Domo CTO 5 1: N CTO n 1: N ESQUEMA DE RED GPON IPLAN - REDUNDANCIA

ESQUEMA ODN | IPLAN

ESQUEMA ODN | IPLAN

CONCEPTOS TEÓRICOS Y PRÁCTICOS | GPON OLT (Optical Line Terminal) • Chasis / Slot

CONCEPTOS TEÓRICOS Y PRÁCTICOS | GPON OLT (Optical Line Terminal) • Chasis / Slot / Puertos • Port soportan 64 ONU´s (128) • Downstream: 2. 5 Gbps • Upstream: 1. 25 Gbps ONU (Optical Network Unit) • 1 Port Óptico de entrada • 4 Port RJ Giga • 2 Port FXS ELEMENTOS | ELECTRÓNICA

CONCEPTOS TEÓRICOS Y PRÁCTICOS | GPON HUB OLT Dispersión Manzana Backbone de FO ESQUEMA

CONCEPTOS TEÓRICOS Y PRÁCTICOS | GPON HUB OLT Dispersión Manzana Backbone de FO ESQUEMA DE RED GPON IPLAN Acometida a la manzana Caja de Empalmes

CONCEPTOS TEÓRICOS Y PRÁCTICOS | GPON

CONCEPTOS TEÓRICOS Y PRÁCTICOS | GPON

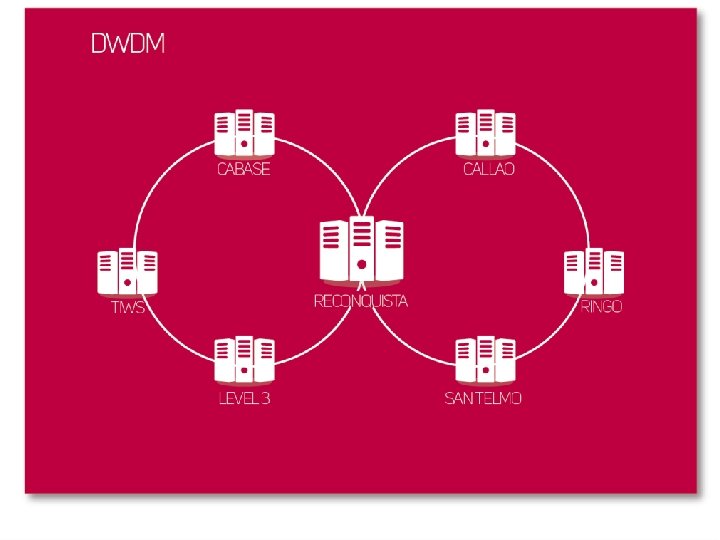

ESQUEMA LÓGICO | INTERURBANO ESQUEMA LÓGICO| Interurbano

ESQUEMA LÓGICO | INTERURBANO ESQUEMA LÓGICO| Interurbano

DATA CENTERS | IPLAN

DATA CENTERS | IPLAN
