Coaxial Cables Twisted Pairs Fiber Optics 2020124 P8

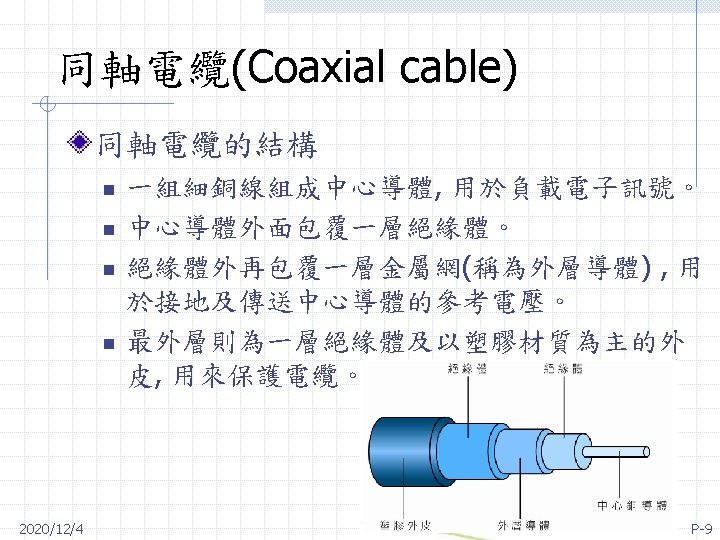

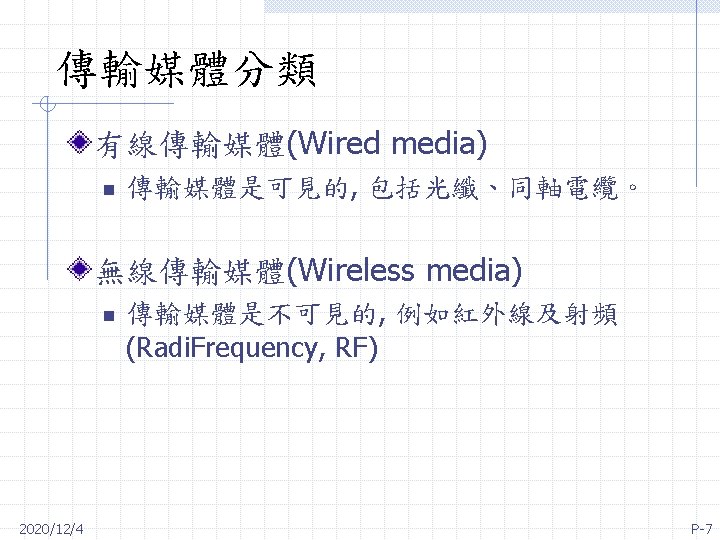

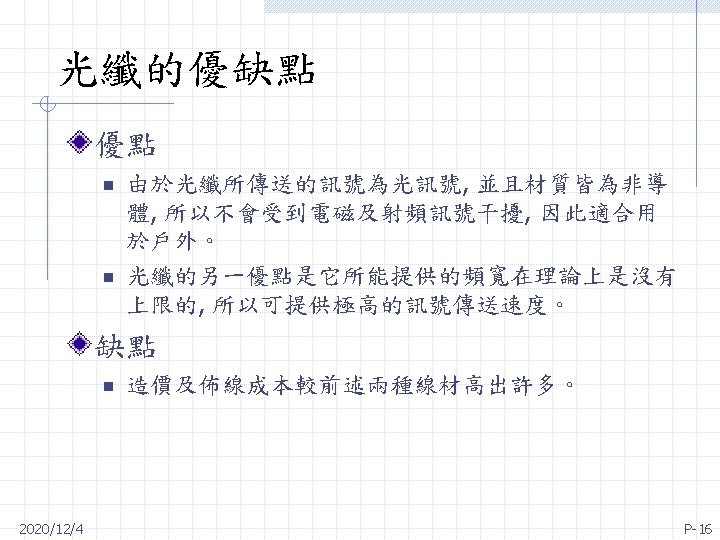

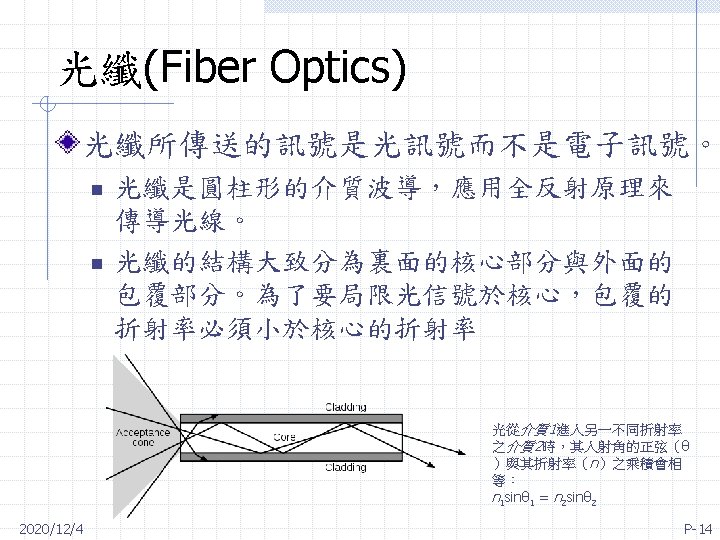

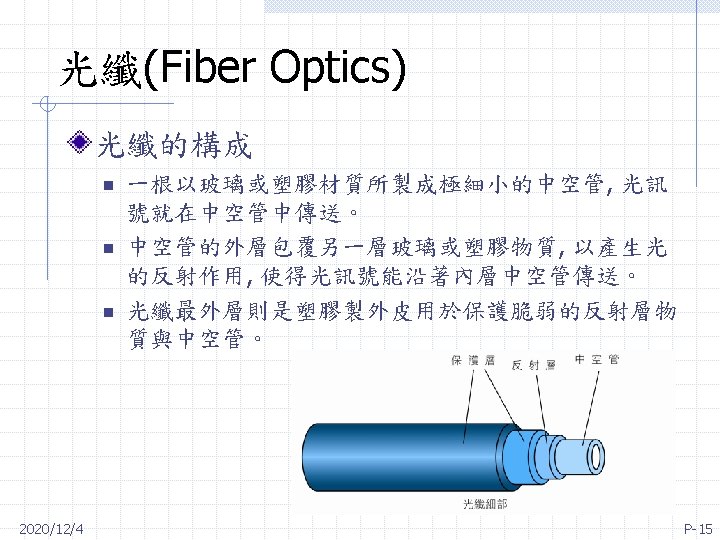

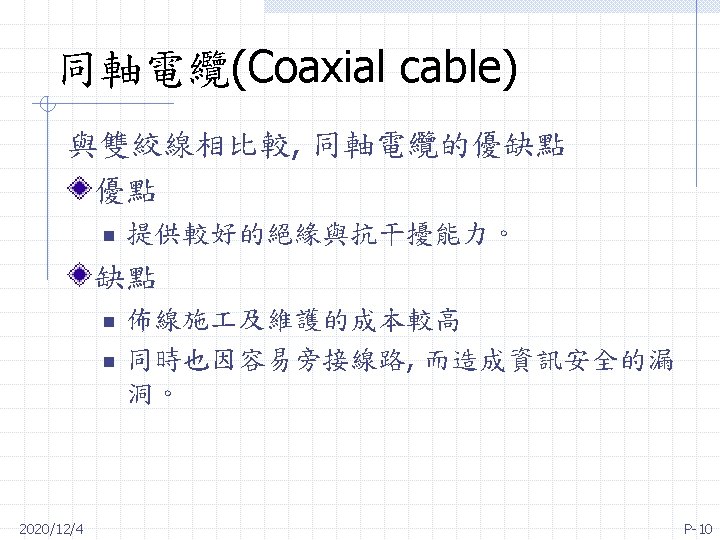

常見有線傳輸媒體 同軸電纜(Coaxial Cables) 雙絞線(Twisted Pairs) 光纖(Fiber Optics) 2020/12/4 P-8

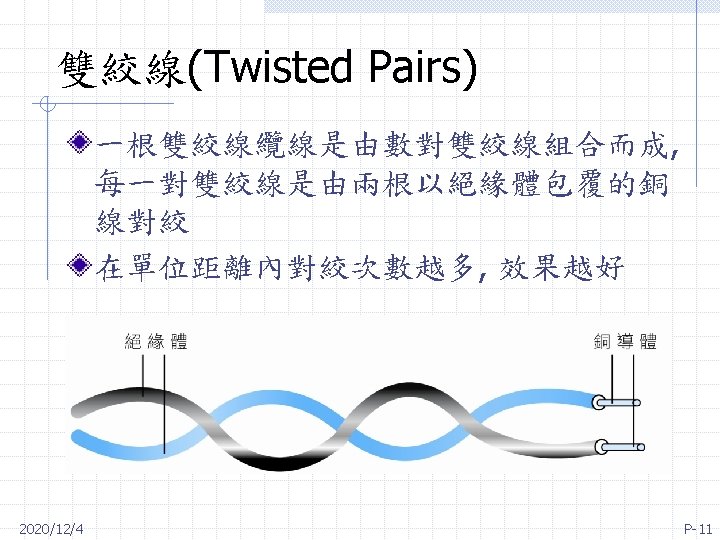

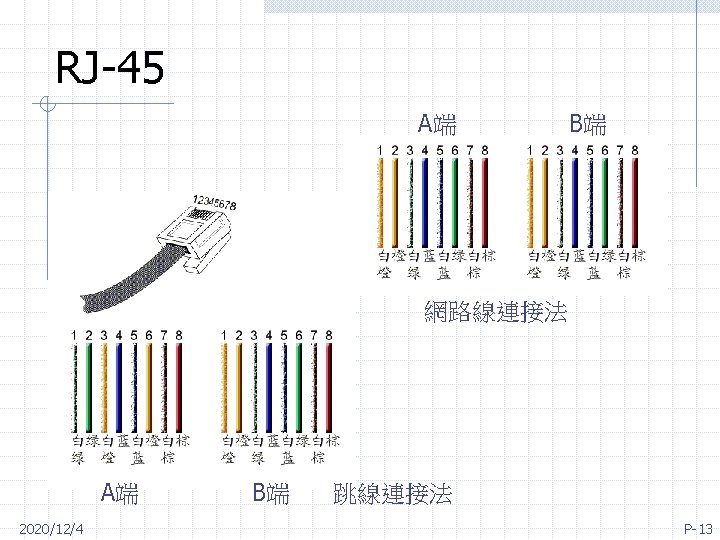

雙絞線(Twisted Pairs) 雙絞線依據構造可分為以下三 n n n 有遮蔽雙絞線(Shield Twisted Pair, STP) 防護型雙絞線(Screened Twisted Pair, Sc. TP) 無遮蔽雙絞線(Unshielded Twisted Pair, UTP) http: //mesun. myweb. hinet. net/wire. html 2020/12/4 P-12

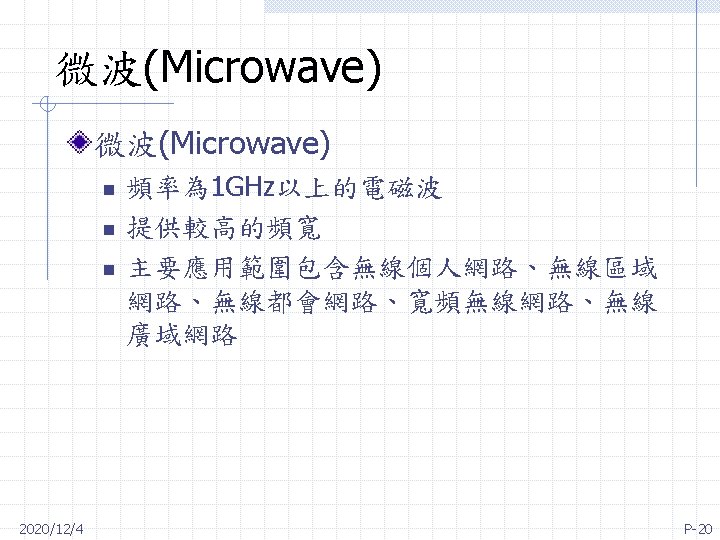

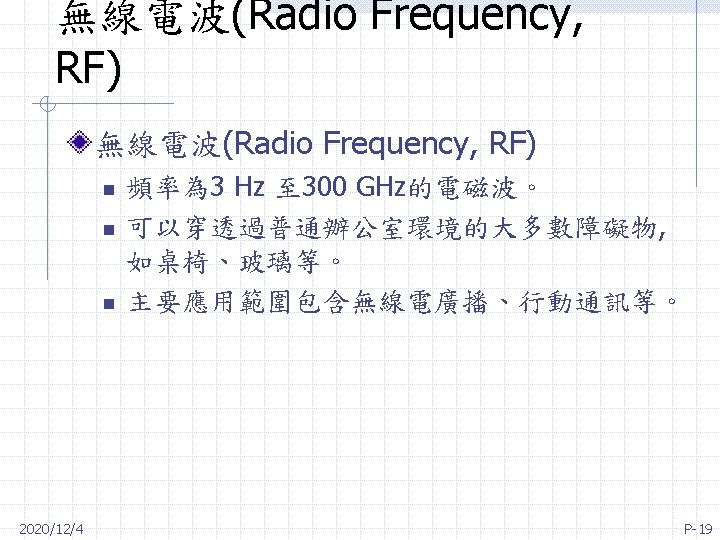

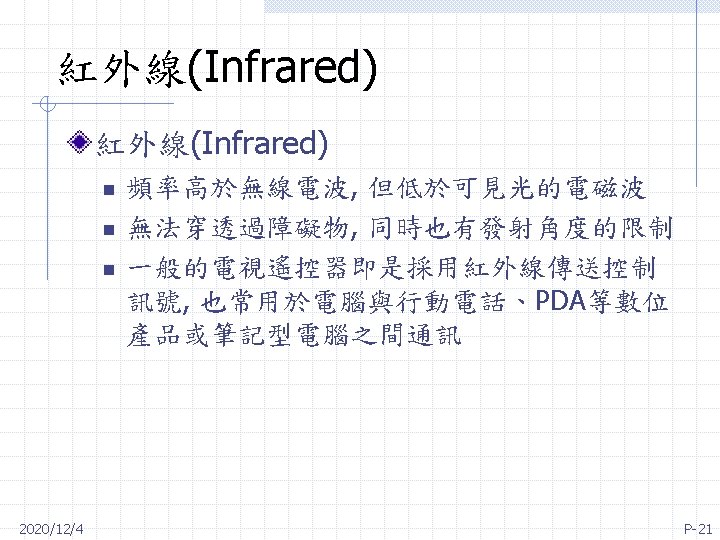

常見無線傳輸媒體 無線電波(Radio Frequency, RF) 微波(Microwave) 紅外線(Infrared) 2020/12/4 P-18

區域網路 2020/12/4 P-22

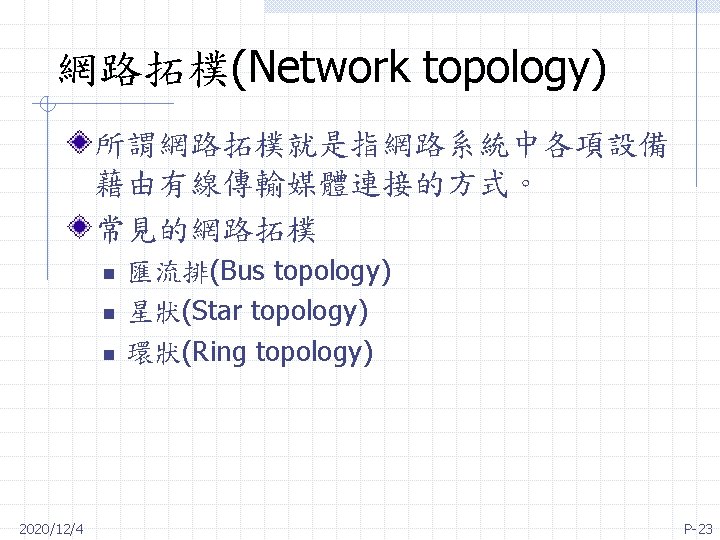

網路拓樸(Network topology) 2020/12/4 P-24

區域網路通訊協定 以IEEE 802委員會所制定的協定為主 n n n 2020/12/4 IEEE 802. 1：高層區域網協議（Bridging (networking) and Network Management） IEEE 802. 2：邏輯鏈路控制（Logical link control） IEEE 802. 3：乙太網路（Ethernet） IEEE 802. 4：令牌匯流排（Token bus） IEEE 802. 5：符記環狀（Token-Ring） IEEE 802. 6：都會區域網路（MAN, Metropolitan Area Network） IEEE 802. 7：寬頻TAG（Broadband LAN using Coaxial Cable） IEEE 802. 8：光纖分佈數據介面（FDDI） IEEE 802. 9：綜合業務區域網（Integrated Services LAN） IEEE 802. 10：區域網網路安全（Interoperable LAN Security） IEEE 802. 11 a/b/g/n：無線區域網（Wireless LAN & Mesh） P-25

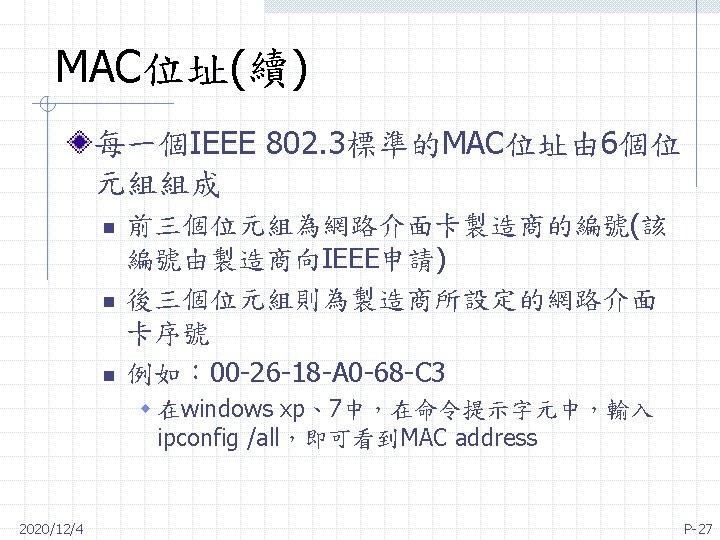

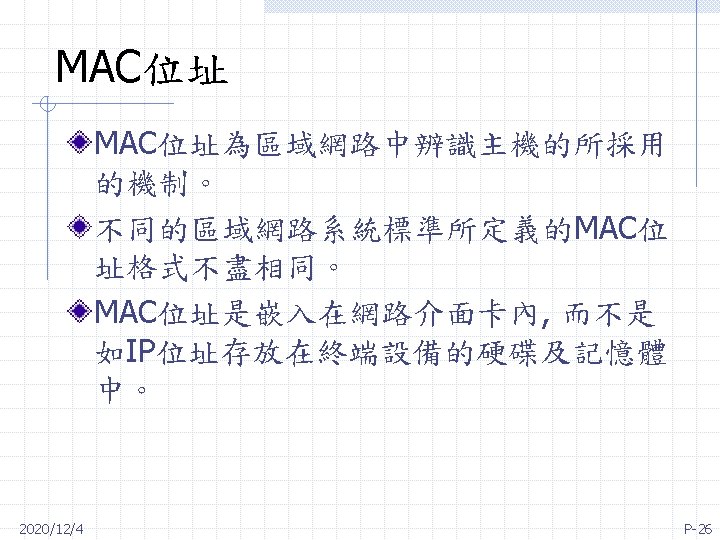

MAC位址(續) 2020/12/4 P-28

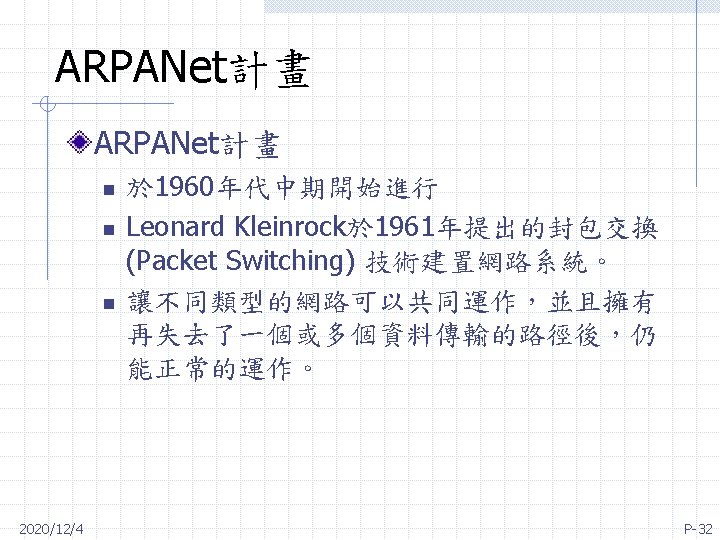

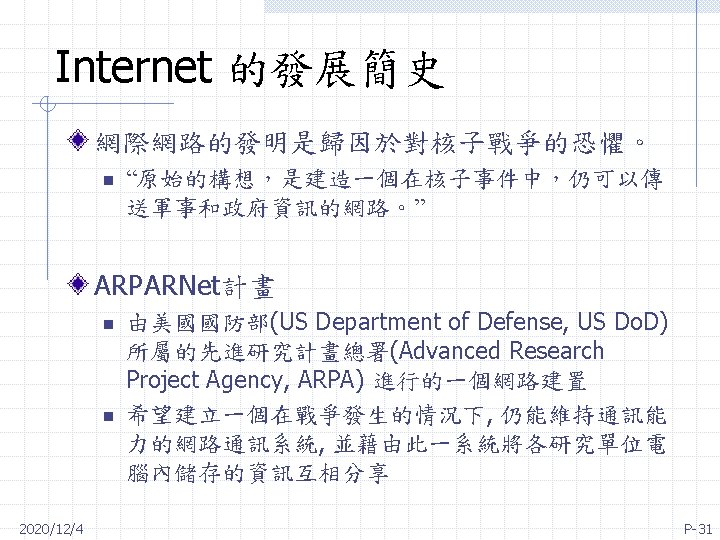

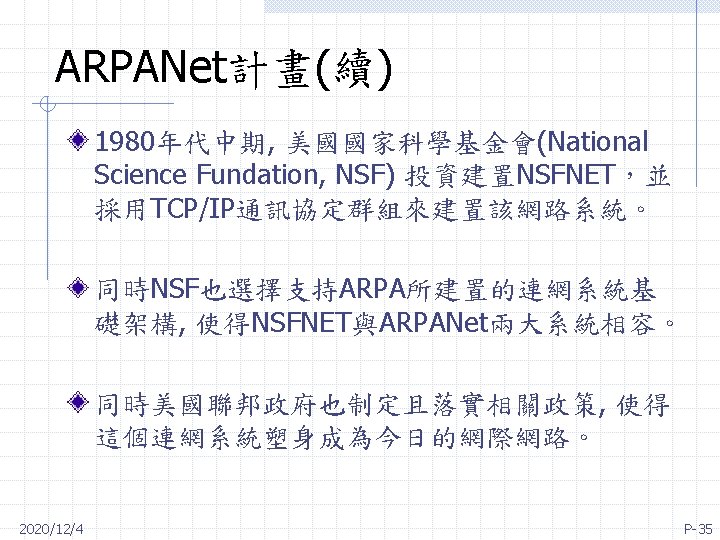

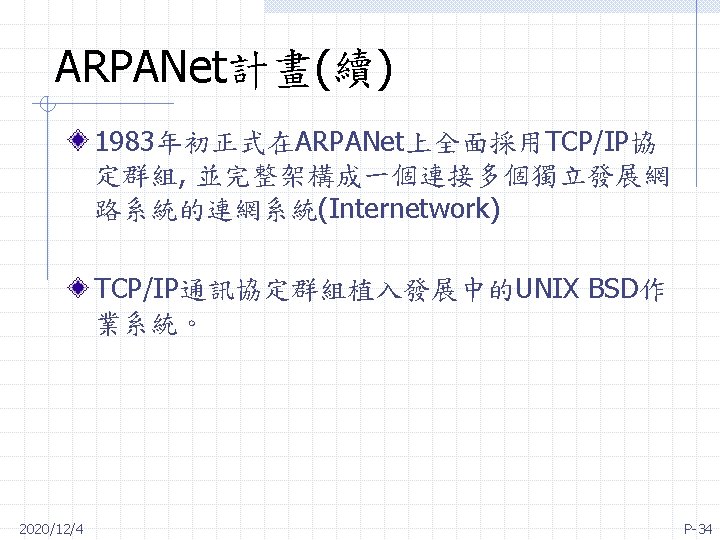

ARPANet計畫(續) ARPANet於 1969年底有了初步的成果, 當 時將底下各校的主機連結起來。 n n 2020/12/4 加州洛杉磯分校(University of California –Los Angel, UCLA) 史丹福研究所(Stanford Research Institute, SRI) 加州聖塔巴巴拉分校(University of California –Santa Barbara, UCSB) 猶他大學(University of Utah) P-33

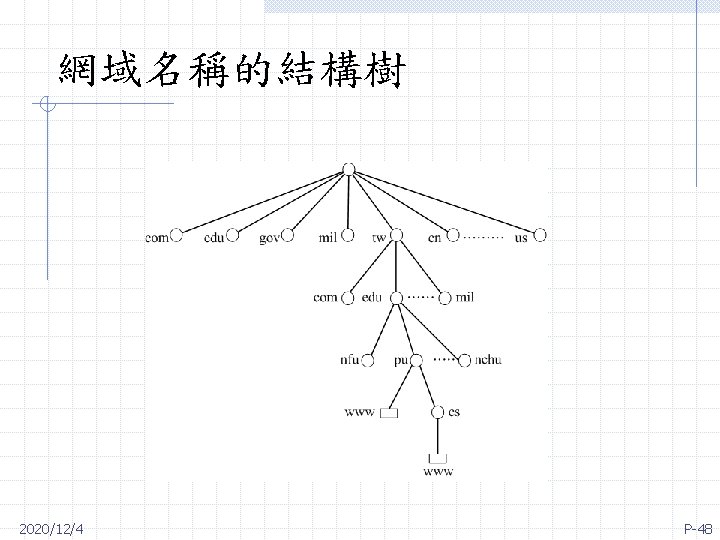

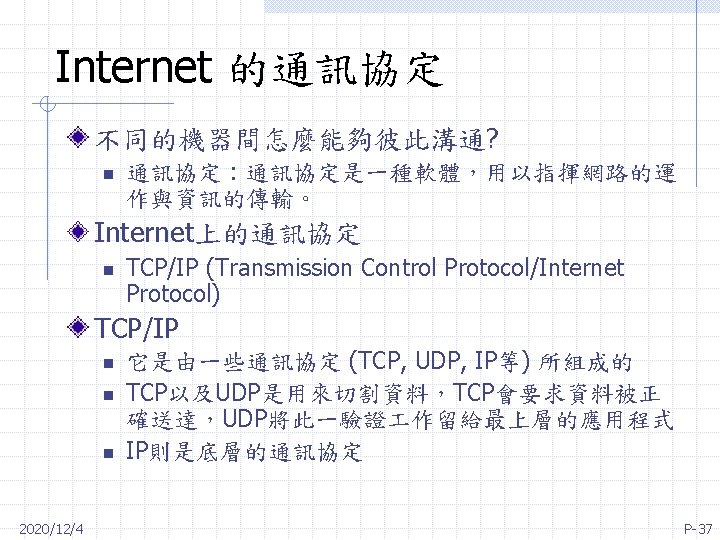

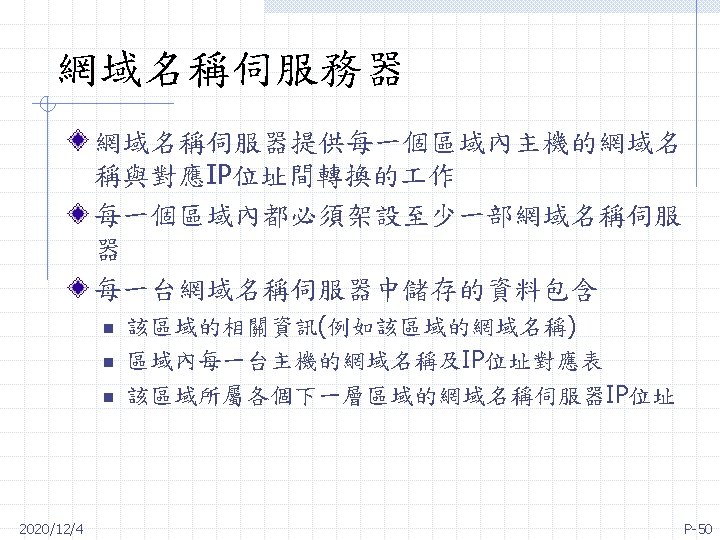

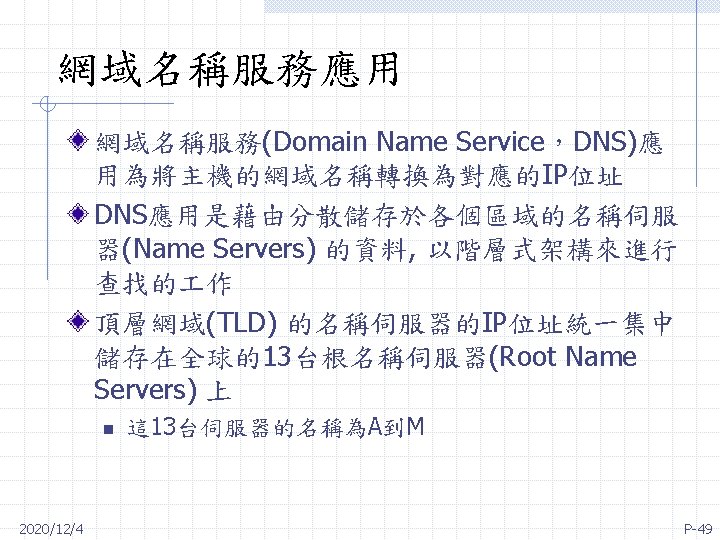

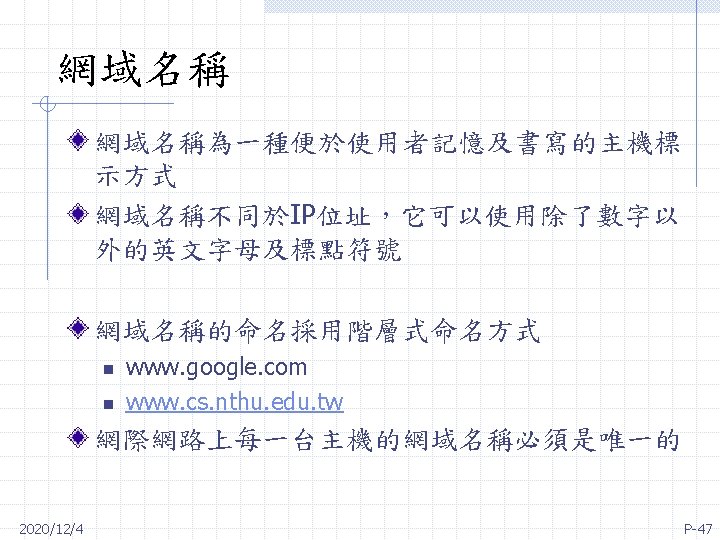

Internet 的通訊協定 Internet上的機器編號 n n IP Address 140. 114. 88. 177 IP Address不易記憶 n n Name Address www. nthu. edu. tw 領域名稱系統 (DNS, Domain Name System) n 2020/12/4 可用來將name address轉換成IP address P-38

其他常見的通訊協定 「簡易郵件傳輸協定」 n （SMTP，Simple Mail Transfer Protocol）：用來傳送 電子郵件（email） 「郵局協定」 n （POP，Post Office Protocol）：用來接收用電子郵件 「超文件傳輸協定」 n （HTTP，Hyper Text Transfer Protocol）：用來傳輸 WWW格式HTML（Hyper Text Markup Language）資 料 「簡易網路管理協定」 n 2020/12/4 （SNMP，Simple Network Management Protocol）： 從事網際網路管理 P-39

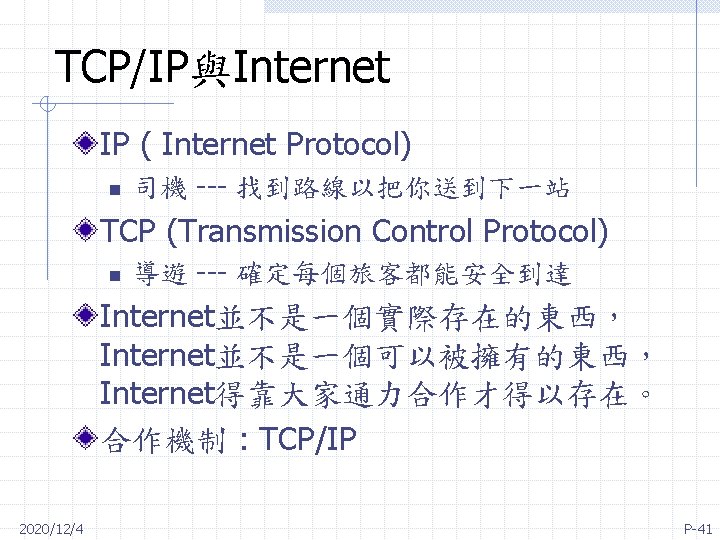

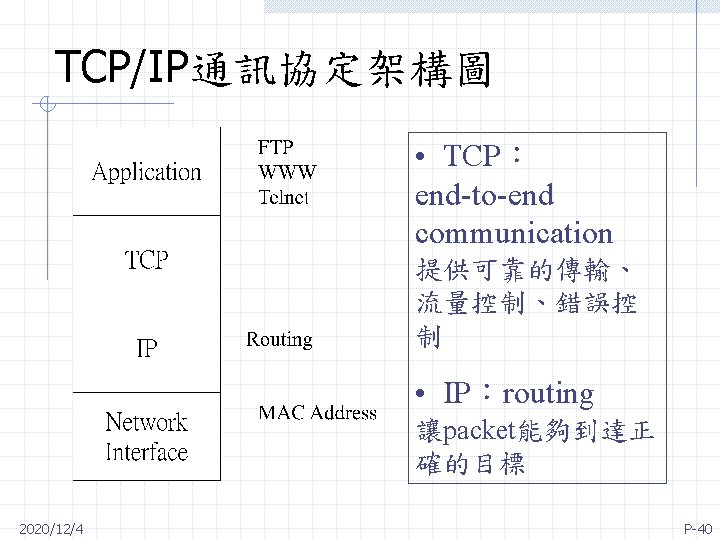

TCP/IP與Internet telnet ftp TCP IP IP Network Access Protcol Physcial 路由器 IP 網路甲 Network Access 網路乙 Physcial 2020/12/4 P-42

IP Address分級 A： 0. 0 ~ 127. 255 B： 128. 0. 0. 0 ~ 191. 255 C： 192. 0. 0. 0 ~ 223. 255 D： 224. 0. 0. 0 ~ 239. 255 E： 240. 0 ~ 255 2020/12/4 P-43

IP Address分級 2020/12/4 P-44

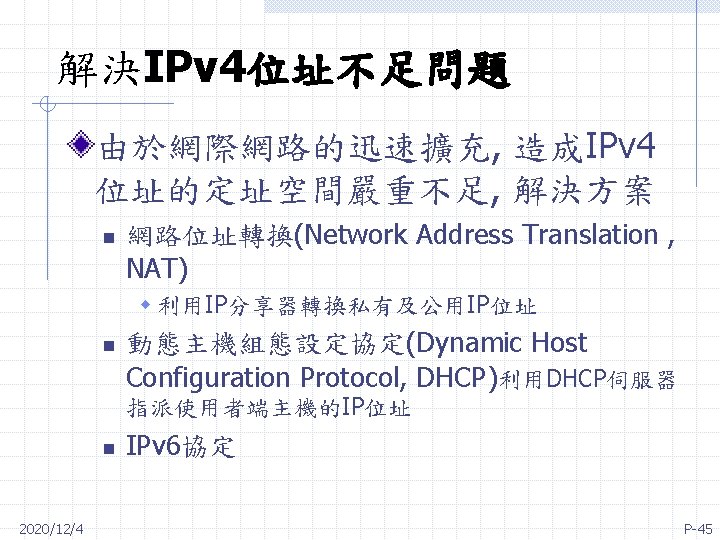

IP Address IPv 4 n 32位元 : 43億個網址 IPv 6 n 128位元 : 每個人可以擁有6萬兆兆個 URL n n 2020/12/4 Uniform Resource location Scheme // Scheme-specific part http: , file: , mailto: , gopher: , ftp: . com, . edu, . gov, . org, . net, . tw, . jp, … P-46

Internet的世界 Internet 的三大基本功能 n n n 電子郵件 (E-Mail, Electronic Mail) 遠端上機 (Remote Login) 檔案傳輸 FTP (File Transfer Protocol) Internet 的另類話題 n n n 2020/12/4 線上聊天 (On-line Talk) 電子佈告欄 (BBS, Bulletin Board System) 全球資訊網 (WWW, World Wide Web) 即時網路電話系統(Iphone, Telephony) Intranet / Extranet P-51
