CNC MARÁSI FELADATOK SZAKASZVEZÉRLÉS (HORONYMARÁSI FELADATOK VÉGREHAJTÁSA)

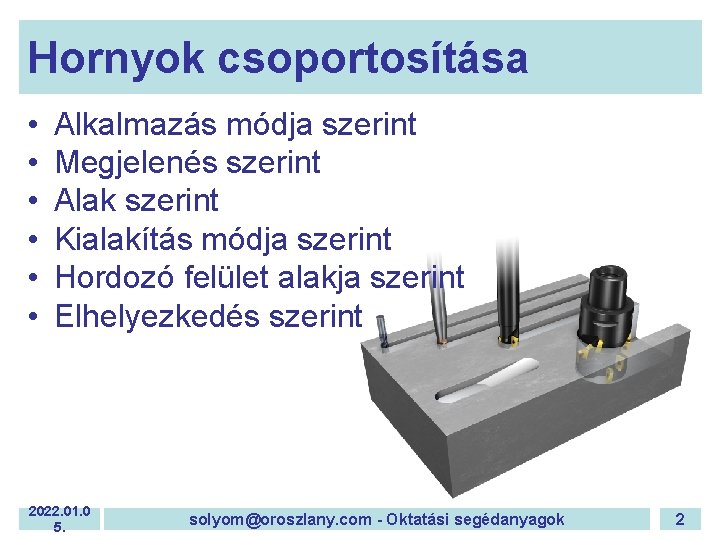

Hornyok csoportosítása • • • Alkalmazás módja szerint Megjelenés szerint Alak szerint Kialakítás módja szerint Hordozó felület alakja szerint Elhelyezkedés szerint 2022. 01. 0 5. solyom@oroszlany. com - Oktatási segédanyagok 2

Alkalmazás szerinti csoportosítás • Erő/nyomaték átviteli célok • Mozgatási célok (vezetékek) • Rögzítési célok (felfogások) 2022. 01. 0 5. solyom@oroszlany. com - Oktatási segédanyagok 3

Megjelenés szerinti csoportosítás • Nyitott hornyok • Félig nyitott hornyok • Zárt hornyok 2022. 01. 0 5. solyom@oroszlany. com - Oktatási segédanyagok 4

Alak szerinti csoportosítás • Normál hornyok – Négyszög keresztmetszetű hornyok – Íves fenékkel rendelkező hornyok • Alakos hornyok – T-horony – Fecske-fark alakú hornyok 2022. 01. 0 5. solyom@oroszlany. com - Oktatási segédanyagok 5

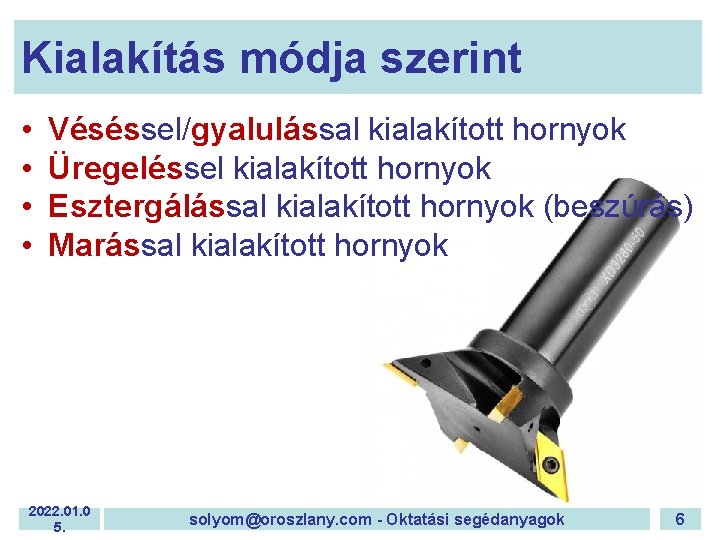

Kialakítás módja szerint • • Véséssel/gyalulással kialakított hornyok Üregeléssel kialakított hornyok Esztergálással kialakított hornyok (beszúrás) Marással kialakított hornyok 2022. 01. 0 5. solyom@oroszlany. com - Oktatási segédanyagok 6

Hordozó felület alakja szerint • Síkfelületen elhelyezkedő hornyok • Hengeres felületen elhelyezkedő hornyok • Egyéb felületen elhelyezkedő hornyok 2022. 01. 0 5. solyom@oroszlany. com - Oktatási segédanyagok 7

Elhelyezkedés szerinti csoportosítás • Külső felületen elhelyezkedő hornyok • Belső felületen elhelyezkedő hornyok 2022. 01. 0 5. solyom@oroszlany. com - Oktatási segédanyagok 8

Hornyok kialakítása marással • • • Hengeres felületen (külső/belső) Síkfelületen (külső/belső) Marótárcsával Szármaróval (horonymaró, sarokmaró) Alakos marószerszámmal (T-horony, fecskefark) 2022. 01. 0 5. solyom@oroszlany. com - Oktatási segédanyagok 9

Horonymarás problémái • Hornyok tűrt szélességi mérete – Szerszám alakjából/méretéből eredő hibák – Munkadarab befogásából eredő hibák • Hornyok mélysége – Normál mélységű hornyok (b <= 1, 5 x D) – Mélyhornyok (b > 1, 5 x D) 2022. 01. 0 5. solyom@oroszlany. com - Oktatási segédanyagok 10

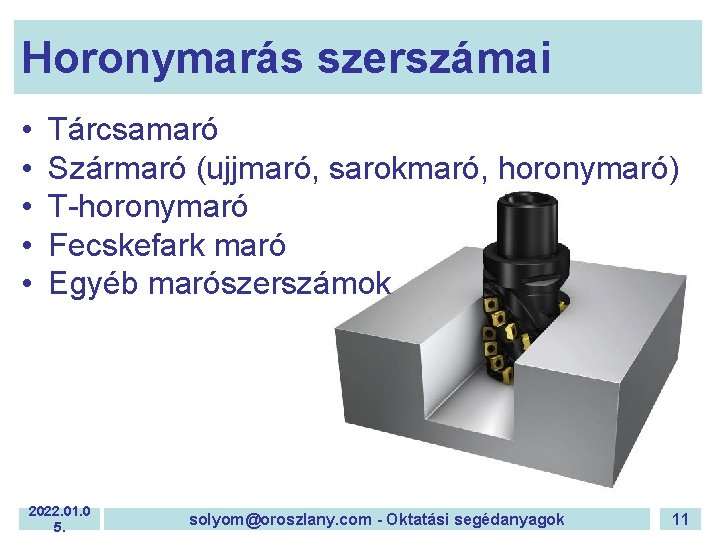

Horonymarás szerszámai • • • Tárcsamaró Szármaró (ujjmaró, sarokmaró, horonymaró) T-horonymaró Fecskefark maró Egyéb marószerszámok 2022. 01. 0 5. solyom@oroszlany. com - Oktatási segédanyagok 11

CNC Simulatorban kezelhető esetek • Külső hornyok marása (felső, oldalsó) • Belső hornyok marása (egyenes, kör alakú) • T-hornyok marása 2022. 01. 0 5. solyom@oroszlany. com - Oktatási segédanyagok 12

Mélyhornyok készítése 2022. 01. 0 5. solyom@oroszlany. com - Oktatási segédanyagok 13

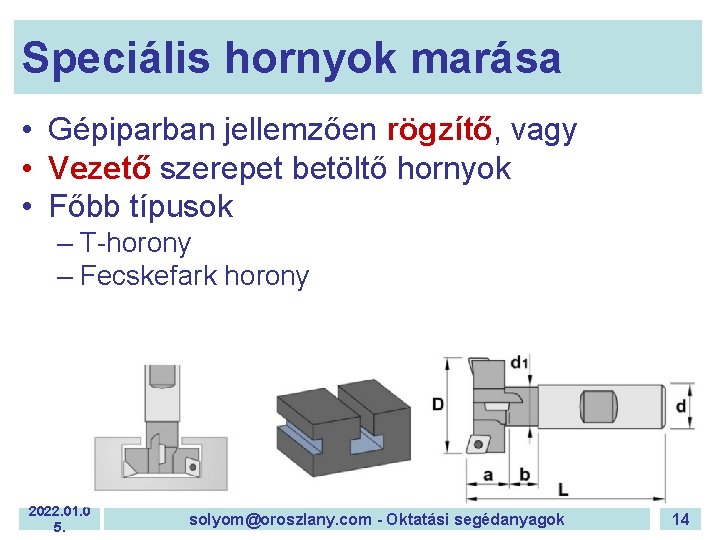

Speciális hornyok marása • Gépiparban jellemzően rögzítő, vagy • Vezető szerepet betöltő hornyok • Főbb típusok – T-horony – Fecskefark horony 2022. 01. 0 5. solyom@oroszlany. com - Oktatási segédanyagok 14

Speciális hornyok marása – II. 2022. 01. 0 5. solyom@oroszlany. com - Oktatási segédanyagok 15

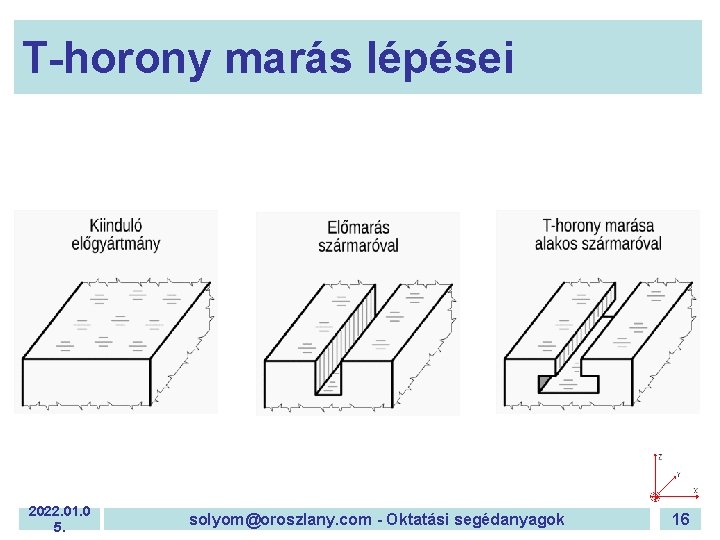

T-horony marás lépései 2022. 01. 0 5. solyom@oroszlany. com - Oktatási segédanyagok 16

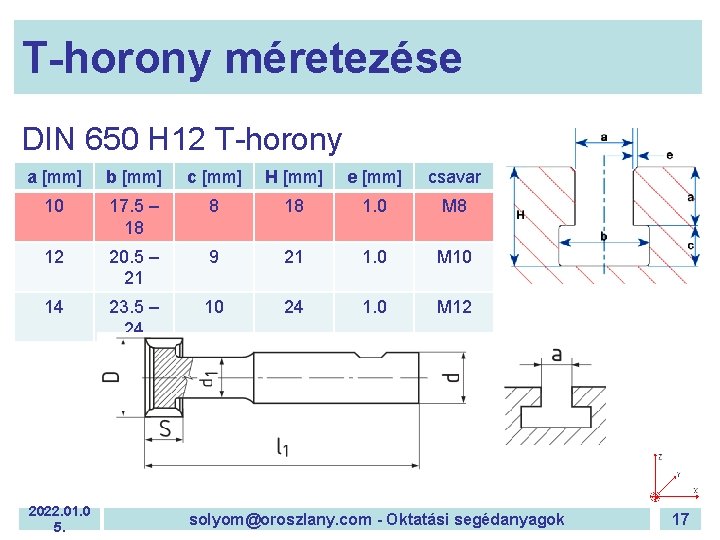

T-horony méretezése DIN 650 H 12 T-horony a [mm] b [mm] c [mm] H [mm] e [mm] csavar 10 17. 5 – 18 8 18 1. 0 M 8 12 20. 5 – 21 9 21 1. 0 M 10 14 23. 5 – 24 10 24 1. 0 M 12 2022. 01. 0 5. solyom@oroszlany. com - Oktatási segédanyagok 17

T-horonymaró választása 2022. 01. 0 5. solyom@oroszlany. com - Oktatási segédanyagok 18
