CNC MARÁSI FELADATOK PONTVEZÉRLÉS (FÚRÁSI FELADATOK VÉGREHAJTÁSA)

Furatok készítése • Fúrás – Hagyományos és leggyorsabb módszer – Forgácstörés kihívást jelenthet néhány anyag esetén – Hiányzik a rugalmasság (változó átmérők) – Nem kör alak esetén alkalmazhatatlan • Marás – Nagy átmérőjű furatok – Ökölszabályként Ø 20 -25 nagyobb furatok esetén – Többféle furatméret kialakítás esetén – Korlátozott a szerszám tárhely – Síkfenekű zsákfuratok esetén 2020. 12. 0 7. solyom@oroszlany. com - Oktatási segédanyagok 2

Furatkészítés • Furatkészítés – G 01 kóddal + kiemeléssel (alprogram) – Fúróciklus segítségével • Egyszerű fúróciklus (G 81) • Mélyfúróciklus (G 73) • Furatok készítése osztókör mentén (G 12) • Furatbefejező G kódok – Visszaállás indulási szintre (G 98) – Visszaállás adott szintre(G 99) 2020. 12. 0 7. solyom@oroszlany. com - Oktatási segédanyagok 3

Fúrás problematikája (átmenő furat) • A munkadarabot el kell emelni (x távolság) • Elemelést „érdemes” 10 -es értékre felfelé kerekíteni • A fúrás mélysége = anyagvastagság + x+1 mm • X számítása szögfüggvénnyel lehetséges • X egyszerűsítéssel gyorsan számítható 2020. 12. 0 7. solyom@oroszlany. com - Oktatási segédanyagok 4

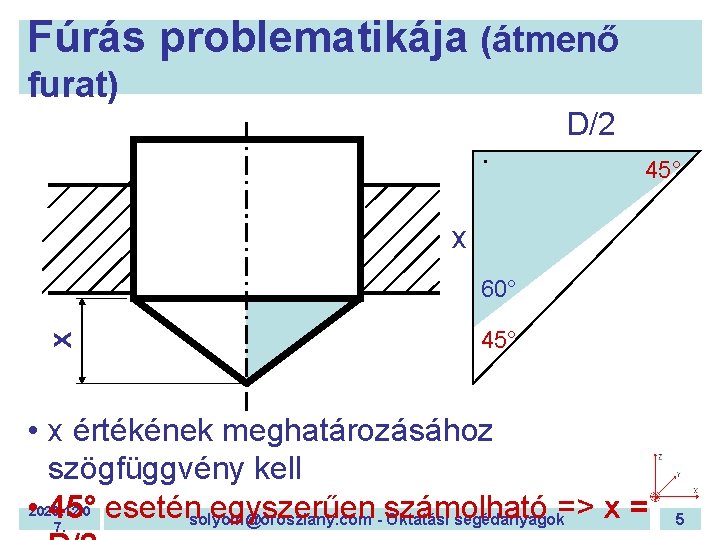

Fúrás problematikája (átmenő furat). D/2 45° x x 60° 45° • x értékének meghatározásához szögfüggvény kell • 2020. 12. 0 45° esetén egyszerűen számolható => x = solyom@oroszlany. com Oktatási segédanyagok 7. 5

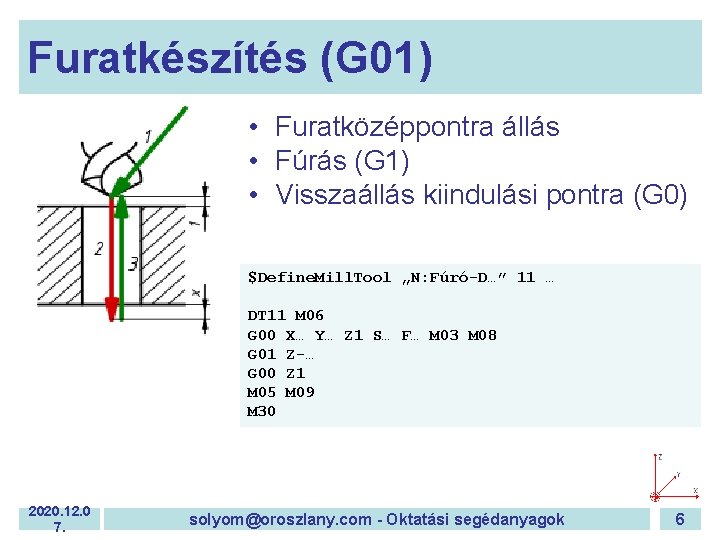

Furatkészítés (G 01) • Furatközéppontra állás • Fúrás (G 1) • Visszaállás kiindulási pontra (G 0) $Define. Mill. Tool „N: Fúró-D…” 11 … DT 11 M 06 G 00 X… Y… Z 1 S… F… M 03 M 08 G 01 Z-… G 00 Z 1 M 05 M 09 M 30 2020. 12. 0 7. solyom@oroszlany. com - Oktatási segédanyagok 6

Furatkészítés (kiemeléssel) • Forgácseltávolítás és hatékonyabb hűtés miatt • Fúrás során Q mélységenként megáll az előtolás • 1 mm-es szerszám kiemelés (gyorsjárat) • Folytatás a furat teljes mélységéig • Egy lépésre alprogram készítése • Hívás L értéke mélység függő • Qmax = D / 2 2020. 12. 0 7. solyom@oroszlany. com - Oktatási segédanyagok 7

Furatkészítés (kiemeléssel) $Define. Mill. Tool „N: Fúró-D 12” 11 … DT 11 M 06 G 00 X… Y… Z 1 S… F… M 03 M 08 M 98 P 001 L… M 05 M 09 (fúró beváltása) (első furatra állás) (forgás és hűtés) (fúrás / L mélység függő) G 00 X… Y… Z 100 M 30 O 001 G 91 G 01 Z-6 G 00 Z-1 G 90 M 17 2020. 12. 0 7. (növekményes mód) (Q mélységű fúrás) (1 mm-es kiemelés) solyom@oroszlany. com - Oktatási segédanyagok 8

Furatkészítés (kiemeléssel) • Készítsen CNC programot a A-D furatok fúrásához • Alkalmazzon alprogramtechnikát 2020. 12. 0 7. solyom@oroszlany. com - Oktatási segédanyagok 9

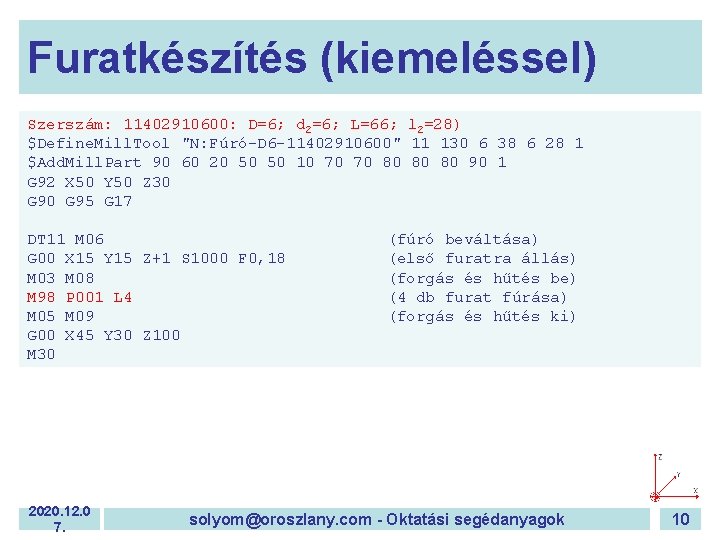

Furatkészítés (kiemeléssel) Szerszám: 11402910600: D=6; d 2=6; L=66; l 2=28) $Define. Mill. Tool "N: Fúró-D 6 -11402910600" 11 130 6 38 6 28 1 $Add. Mill. Part 90 60 20 50 50 10 70 70 80 80 80 90 1 G 92 X 50 Y 50 Z 30 G 95 G 17 DT 11 M 06 G 00 X 15 Y 15 Z+1 S 1000 F 0, 18 M 03 M 08 M 98 P 001 L 4 M 05 M 09 G 00 X 45 Y 30 Z 100 M 30 2020. 12. 0 7. (fúró beváltása) (első furatra állás) (forgás és hűtés be) (4 db furat fúrása) (forgás és hűtés ki) solyom@oroszlany. com - Oktatási segédanyagok 10

Furatkészítés (kiemeléssel) Fúrási alprogram O 001 G 01 Z-24 G 00 Z+1 G 91 G 00 X+20 G 90 M 17 2020. 12. 0 7. (furat fúrása) (visszaállás) (növekményes mód) (következő furat) (abszolút mód) solyom@oroszlany. com - Oktatási segédanyagok 11

Fúróciklus (G 81) • Egyszerű fúróciklus • Megadható – Furatközéppont (X… Y…) – Furat/fúrás mélysége (Z…) – Visszaállás módja (G 98 / G 99) • G 00 Z 1 • G 81 G 98 X… Y… Z… 2020. 12. 0 7. solyom@oroszlany. com - Oktatási segédanyagok 12

Fúróciklus (G 73) • Mélyfúró-ciklus kiemeléssel (Q) • Megadható – Furatközéppont (X… Y…) – Furat/fúrás mélysége (Z…) – Egy lépcső mélysége (Q…) – Várakozási idő (P…) – Visszaállás módja (G 98 / G 99) • G 00 Z 1 • G 73 G 99 X… Y… Z… Q… P… R… 2020. 12. 0 7. solyom@oroszlany. com - Oktatási segédanyagok 13

Fúróciklus (G 12) • Furatok G 73 módon készülnek • Megadható – Minden ami a G 73 esetén – Osztókör középpont (X… Y…) – Osztókör sugara (RA…) – Kezdő furat szöge (SA…) – Furatok szögtávolsága (AS…) – Furatok száma (H…) • G 12 X 45 Y 30 Z-26 R 2 Q 6 SA 45 AS 45 RA 25 H 6 2020. 12. 0 7. solyom@oroszlany. com - Oktatási segédanyagok 14

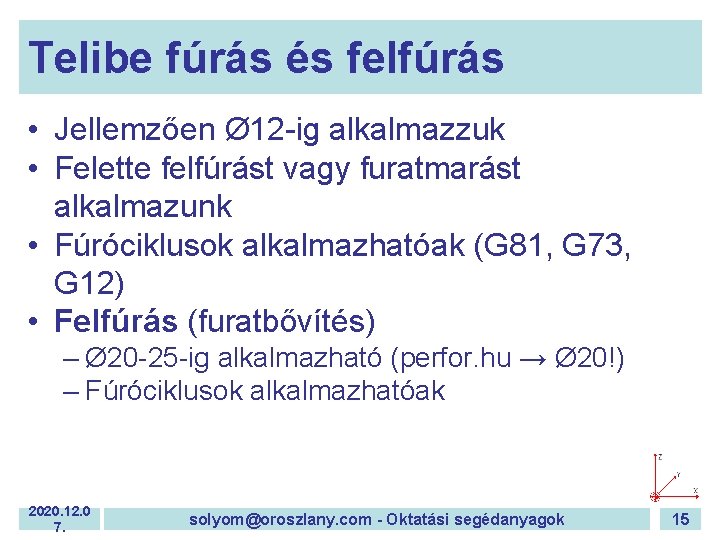

Telibe fúrás és felfúrás • Jellemzően Ø 12 -ig alkalmazzuk • Felette felfúrást vagy furatmarást alkalmazunk • Fúróciklusok alkalmazhatóak (G 81, G 73, G 12) • Felfúrás (furatbővítés) – Ø 20 -25 -ig alkalmazható (perfor. hu → Ø 20!) – Fúróciklusok alkalmazhatóak 2020. 12. 0 7. solyom@oroszlany. com - Oktatási segédanyagok 15

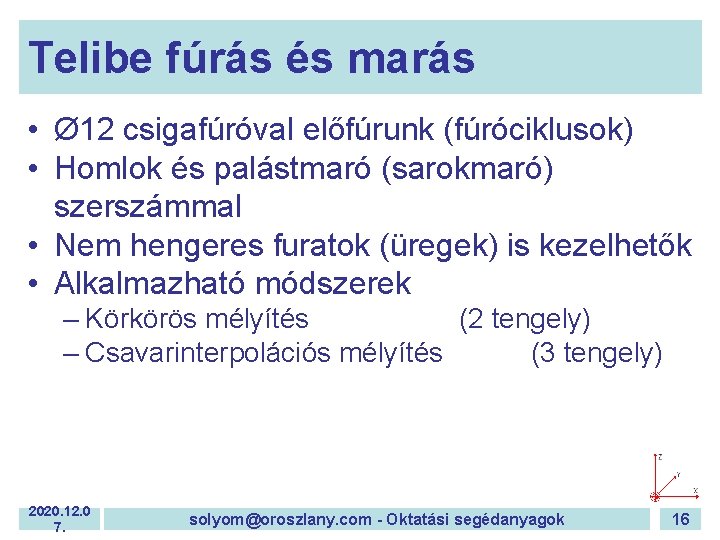

Telibe fúrás és marás • Ø 12 csigafúróval előfúrunk (fúróciklusok) • Homlok és palástmaró (sarokmaró) szerszámmal • Nem hengeres furatok (üregek) is kezelhetők • Alkalmazható módszerek – Körkörös mélyítés (2 tengely) – Csavarinterpolációs mélyítés (3 tengely) 2020. 12. 0 7. solyom@oroszlany. com - Oktatási segédanyagok 16

Körkörös mélyítés Jellemzői • Sarokmaró körpályán mozog • Átmenetek látszanak a mélyítésnél Javasolt szempontok • Belépés/kilépés minden lépésben • Fogásba gördülés Képek forrása: sandvik. com 2020. 12. 0 7. solyom@oroszlany. com - Oktatási segédanyagok 17

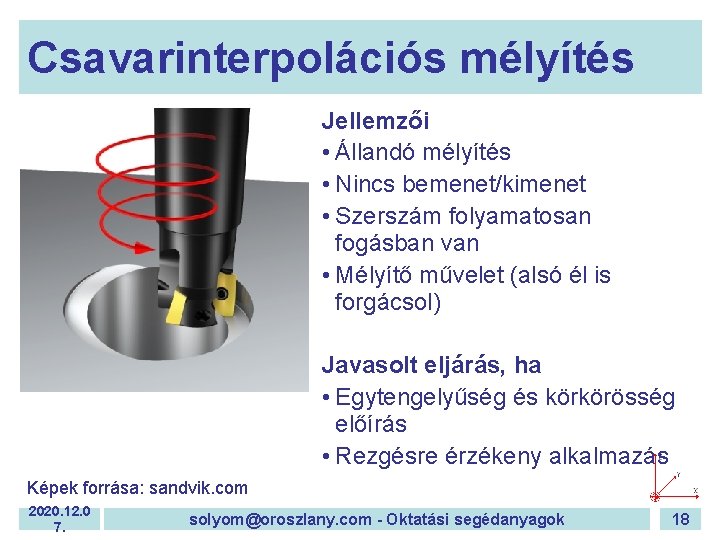

Csavarinterpolációs mélyítés Jellemzői • Állandó mélyítés • Nincs bemenet/kimenet • Szerszám folyamatosan fogásban van • Mélyítő művelet (alsó él is forgácsol) Javasolt eljárás, ha • Egytengelyűség és körkörösség előírás • Rezgésre érzékeny alkalmazás Képek forrása: sandvik. com 2020. 12. 0 7. solyom@oroszlany. com - Oktatási segédanyagok 18

Javasolt irodalom • Sandvik weboldal http: //www. sandvik. coromant. com • • • Tudástár Marás Az alkalmazások áttekintése Furatok és üregek Meglévő furat bővítése 2020. 12. 0 7. solyom@oroszlany. com - Oktatási segédanyagok 19
