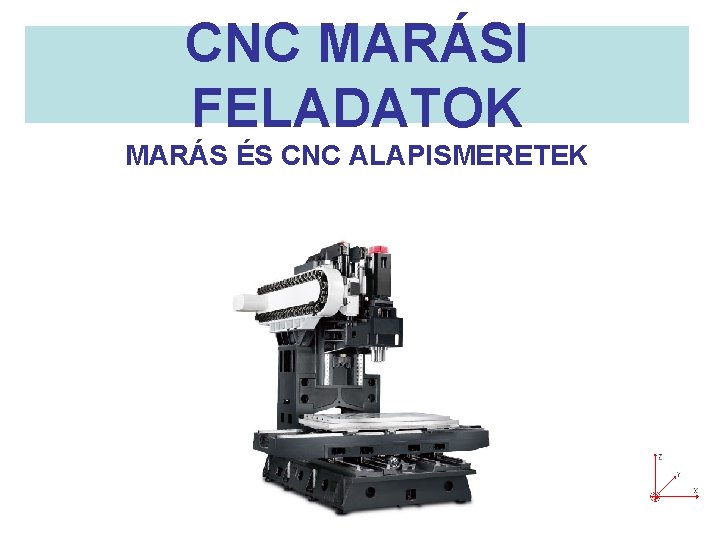

CNC MARSI FELADATOK MARS S CNC ALAPISMERETEK ANYAGALAKTSI

CNC MARÁSI FELADATOK MARÁS ÉS CNC ALAPISMERETEK

ANYAGALAKÍTÁSI TECHNOLÓGIÁK • Képlékeny alakítások A képlékeny alakítás a fémek alakításának az a módszere, amikor a munkadarab alakját úgy változtatjuk meg, hogy arra megfelelő nagyságú erőt fejtünk ki, miközben az anyagfolytonosság nem szakad meg (nincs szakadás, törés) és a test tömege változatlan marad. • Forgácsoló eljárások A forgácsolás olyan anyagmegmunkáló módszer, amelynél a kiinduló darabról a fölösleges részeket, egy arra alkalmas szerszám segítségével (forgácsolószerszám), erő alkalmazásával, forgács formájában távolítjuk el. 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 2

FORGÁCSOLÓ ELJÁRÁSOK • • Esztergálás Fúrás Marás Köszörülés Gyalulás, vésés Üregelés Egyéb forgácsoló eljárás 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 3

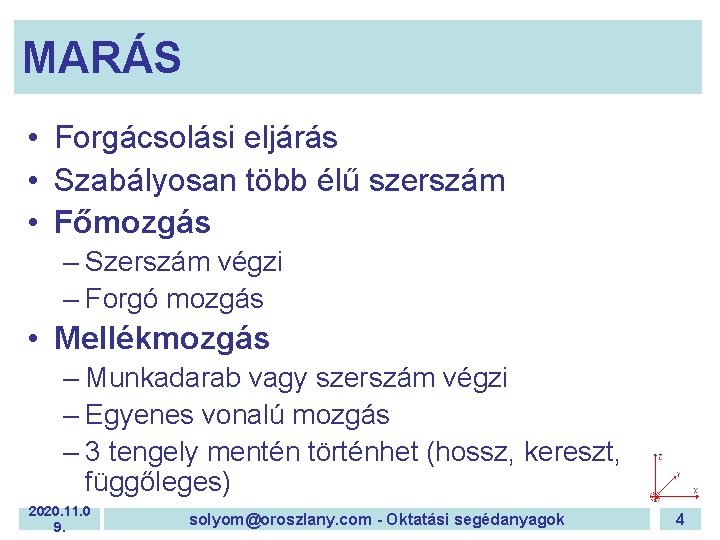

MARÁS • Forgácsolási eljárás • Szabályosan több élű szerszám • Főmozgás – Szerszám végzi – Forgó mozgás • Mellékmozgás – Munkadarab vagy szerszám végzi – Egyenes vonalú mozgás – 3 tengely mentén történhet (hossz, kereszt, függőleges) 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 4

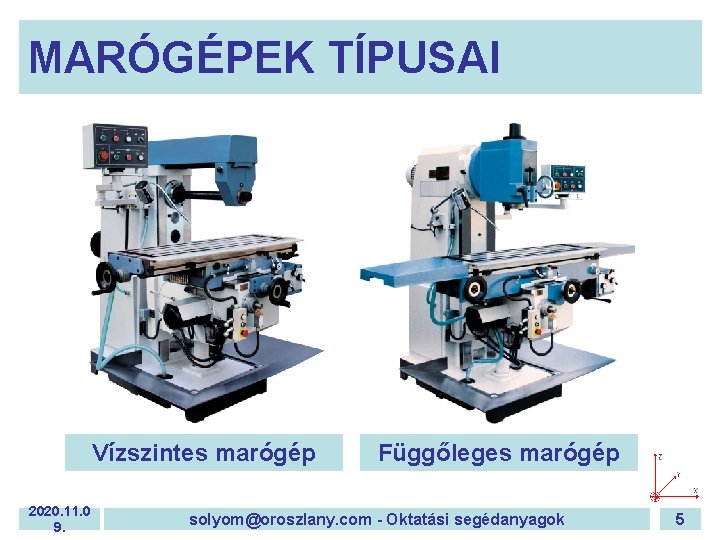

MARÓGÉPEK TÍPUSAI Vízszintes marógép 2020. 11. 0 9. Függőleges marógép solyom@oroszlany. com - Oktatási segédanyagok 5

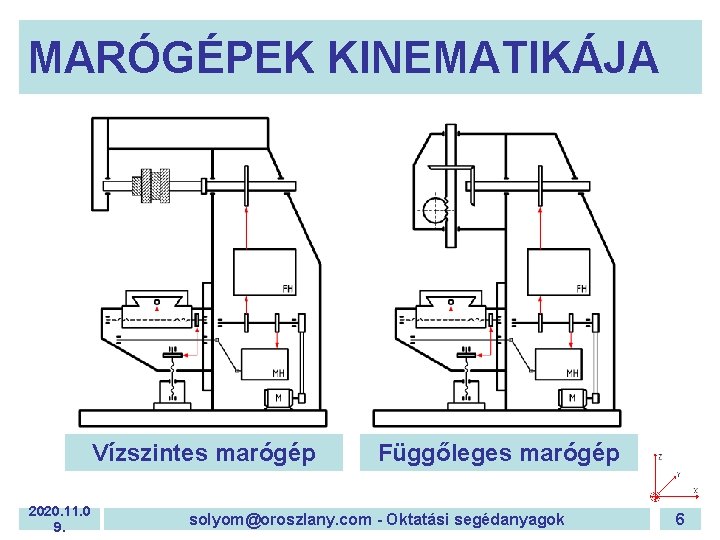

MARÓGÉPEK KINEMATIKÁJA Vízszintes marógép 2020. 11. 0 9. Függőleges marógép solyom@oroszlany. com - Oktatási segédanyagok 6

HAGYOMÁNYOS SZERSZÁMGÉPEK • Aszinkronmotoros hajtás – Állandó fordulatszám – Fel és leállási fázis • Többfokozatú hajtómű (mechanikus) • Előtolás – Fogasléc-fogaskerék mechanizmus – Csavarmenetes orsó-anya mechanizmus • Analóg útmérők (nóniusz skála) 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 7

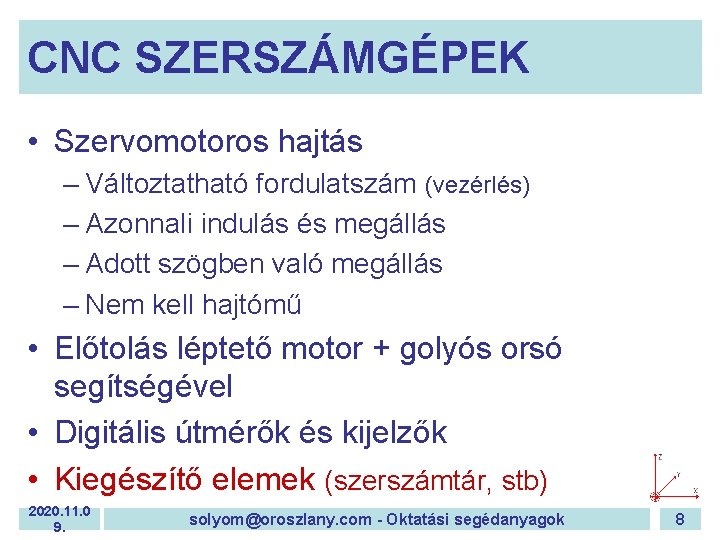

CNC SZERSZÁMGÉPEK • Szervomotoros hajtás – Változtatható fordulatszám (vezérlés) – Azonnali indulás és megállás – Adott szögben való megállás – Nem kell hajtómű • Előtolás léptető motor + golyós orsó segítségével • Digitális útmérők és kijelzők • Kiegészítő elemek (szerszámtár, stb) 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 8

CNC SZERSZÁMGÉPEK FŐBB ELEMEI • Szervomotor Főhajtás eszköze Gyors indulás / megállás Forgásirány-váltó képesség Pozícionált megállás • Léptetőmotorok Mellékmozgások egyik eszköze Nagypontosságú elmozdulás Szervo képességek 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 9

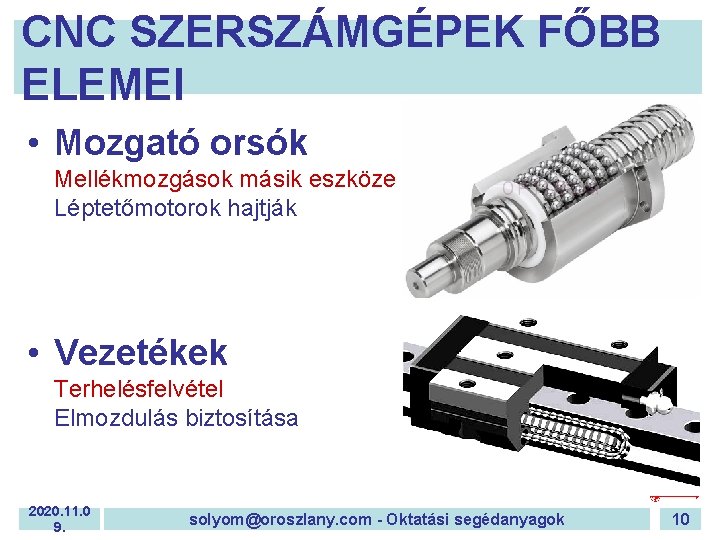

CNC SZERSZÁMGÉPEK FŐBB ELEMEI • Mozgató orsók Mellékmozgások másik eszköze Léptetőmotorok hajtják • Vezetékek Terhelésfelvétel Elmozdulás biztosítása 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 10

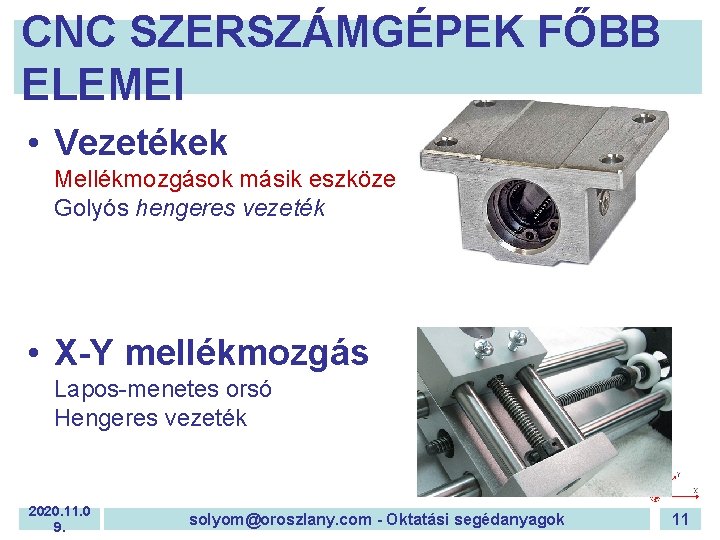

CNC SZERSZÁMGÉPEK FŐBB ELEMEI • Vezetékek Mellékmozgások másik eszköze Golyós hengeres vezeték • X-Y mellékmozgás Lapos-menetes orsó Hengeres vezeték 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 11

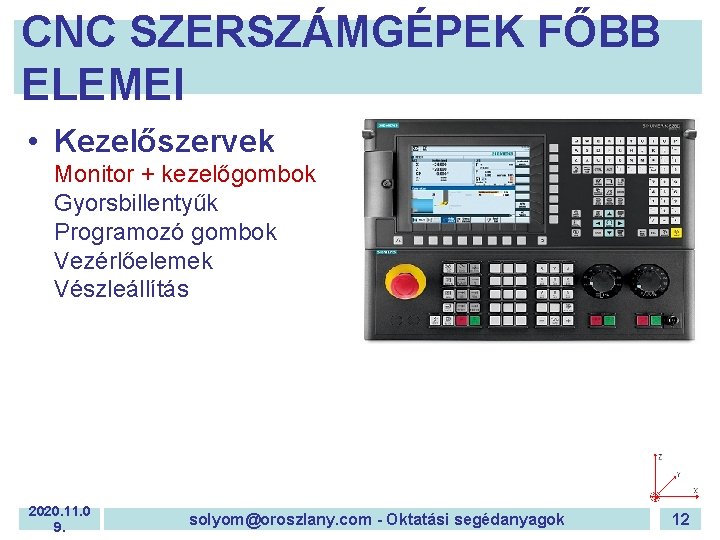

CNC SZERSZÁMGÉPEK FŐBB ELEMEI • Kezelőszervek Monitor + kezelőgombok Gyorsbillentyűk Programozó gombok Vezérlőelemek Vészleállítás 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 12

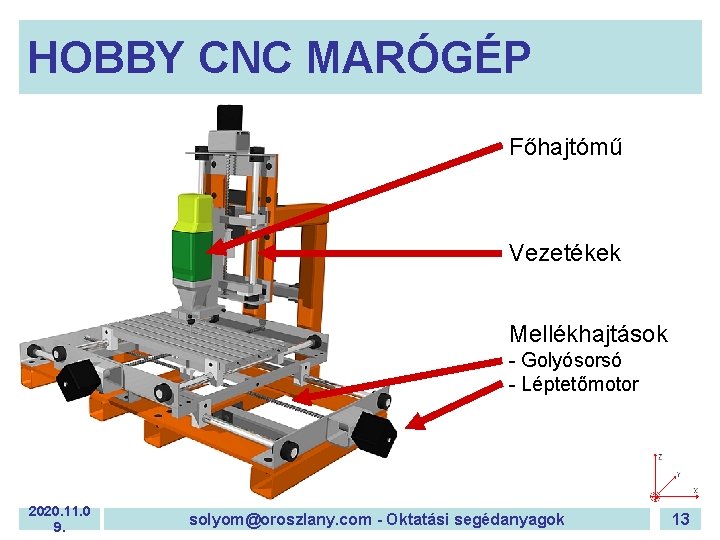

HOBBY CNC MARÓGÉP Főhajtómű Vezetékek Mellékhajtások - Golyósorsó - Léptetőmotor 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 13

POZÍCIONÁLÁS • Alappontok – Gépi nullapont (gyártó adja meg) – Referenciapont (végállás-kapcsolókkal meghatározott) – Munkadarab nullapont (programozó adja meg) • Koordinátarendszer • Útinformációk – Abszolút módú (G 90) – Növekményes módú (G 91) 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 14

ALAPPONTOK • • Referenciapont Gépi nullapont Munkadarab-nullapont Felfogási pont 2020. 11. 0 9. R M W solyom@oroszlany. com - Oktatási segédanyagok A 15

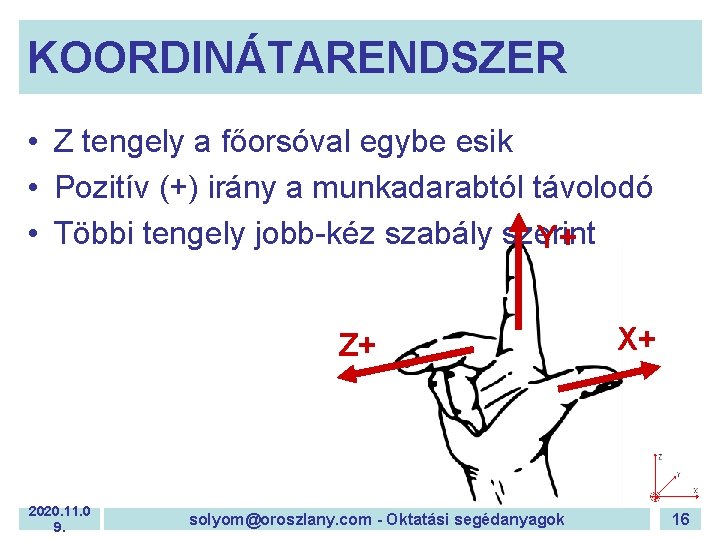

KOORDINÁTARENDSZER • Z tengely a főorsóval egybe esik • Pozitív (+) irány a munkadarabtól távolodó • Többi tengely jobb-kéz szabály szerint Y+ Z+ 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok X+ 16

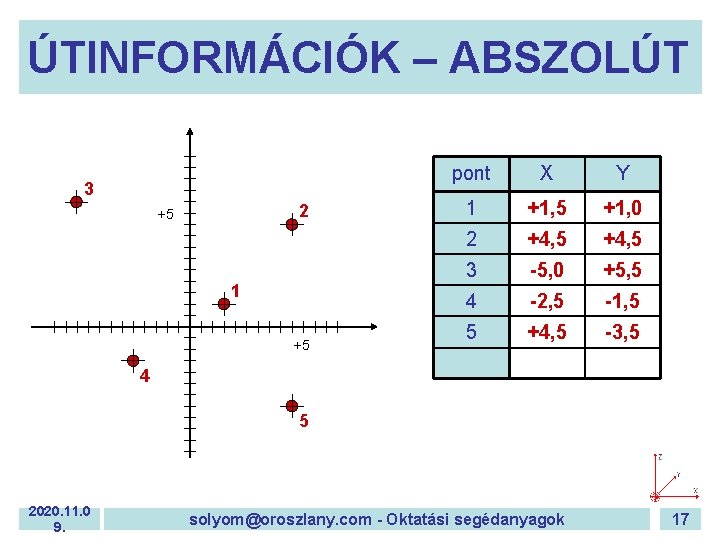

ÚTINFORMÁCIÓK – ABSZOLÚT 3 2 +5 1 +5 pont X Y 1 +1, 5 +1, 0 2 +4, 5 3 -5, 0 +5, 5 4 -2, 5 -1, 5 5 +4, 5 -3, 5 4 5 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 17

ÚTINFORMÁCIÓK – NÖVEKMÉNYES 3 2 +5 d. Y 1 d. X +5 pont d. X d. Y 1 +1, 5 +1, 0 2 +3, 0 +3, 5 3 -9, 5 +1, 0 4 +2, 5 -7, 0 5 +7, 0 -2, 0 4 5 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 18

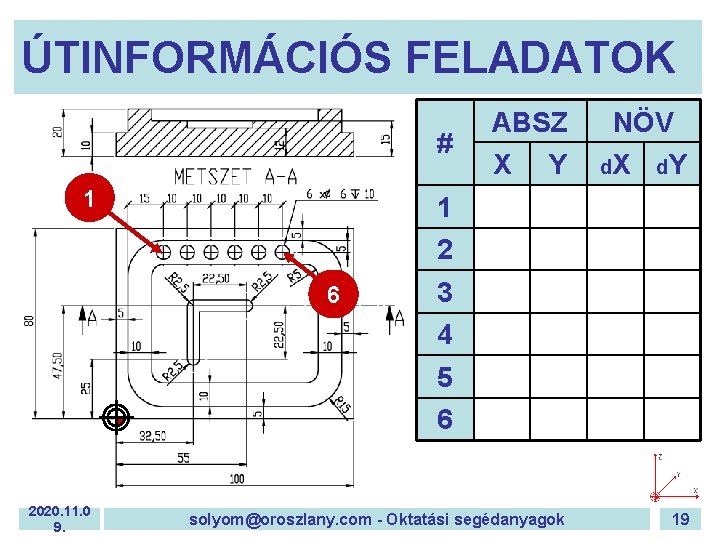

ÚTINFORMÁCIÓS FELADATOK # 1 ABSZ X Y NÖV d. X d. Y 1 2 6 3 4 5 6 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 19

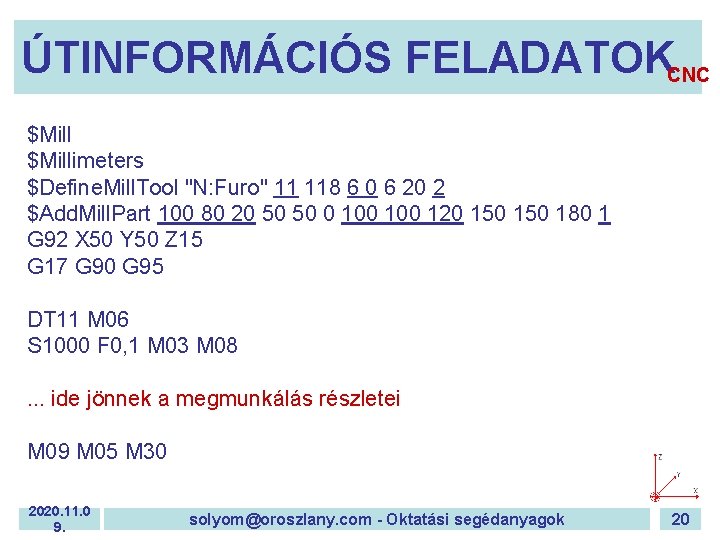

ÚTINFORMÁCIÓS FELADATOKCNC $Millimeters $Define. Mill. Tool "N: Furo" 11 118 6 0 6 20 2 $Add. Mill. Part 100 80 20 50 50 0 100 120 150 180 1 G 92 X 50 Y 50 Z 15 G 17 G 90 G 95 DT 11 M 06 S 1000 F 0, 1 M 03 M 08. . . ide jönnek a megmunkálás részletei M 09 M 05 M 30 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 20

ÚTINFORMÁCIÓS FELADATOKCNC Egy furat elkészítése G 00 X. . . Y. . . Z+1 G 01 Z-10 G 00 Z+1 G 00. . . 2020. 11. 0 9. - pozícióba állás gyorsjárattal - furat elkészítése előtolással - furatból kiállás gyorsjárattal - pozícionálás a következő furatra solyom@oroszlany. com - Oktatási segédanyagok 21

VEZÉRLÉSI TÍPUSOK • • Pontvezérlés Szakaszvezérlés Kibővített szakaszvezérlés Pályavezérlés 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 22

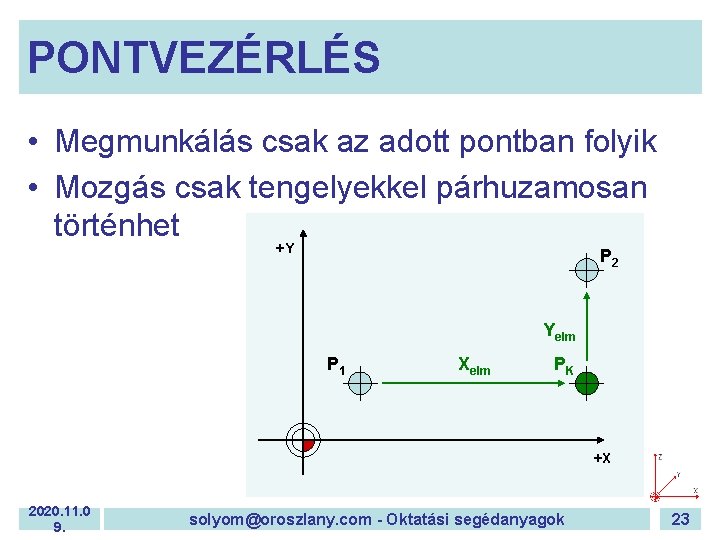

PONTVEZÉRLÉS • Megmunkálás csak az adott pontban folyik • Mozgás csak tengelyekkel párhuzamosan történhet +Y P 2 Yelm P 1 Xelm PK +X 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 23

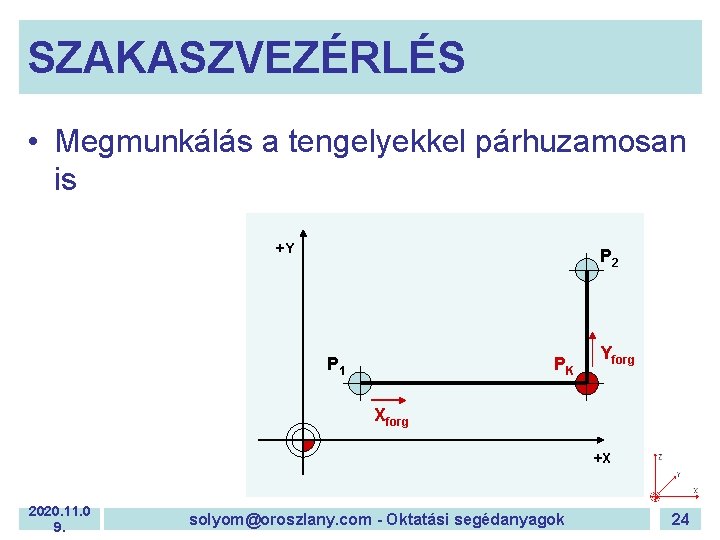

SZAKASZVEZÉRLÉS • Megmunkálás a tengelyekkel párhuzamosan is +Y P 2 P 1 PK Yforg Xforg +X 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 24

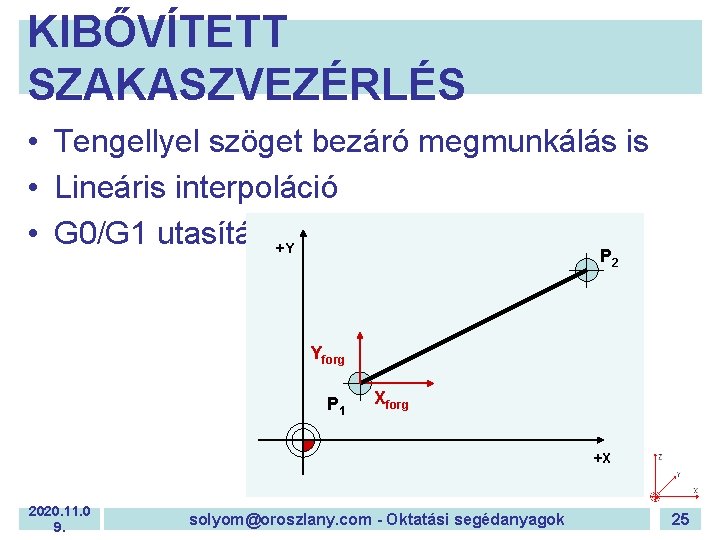

KIBŐVÍTETT SZAKASZVEZÉRLÉS • Tengellyel szöget bezáró megmunkálás is • Lineáris interpoláció • G 0/G 1 utasítás +Y P 2 Yforg P 1 Xforg +X 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 25

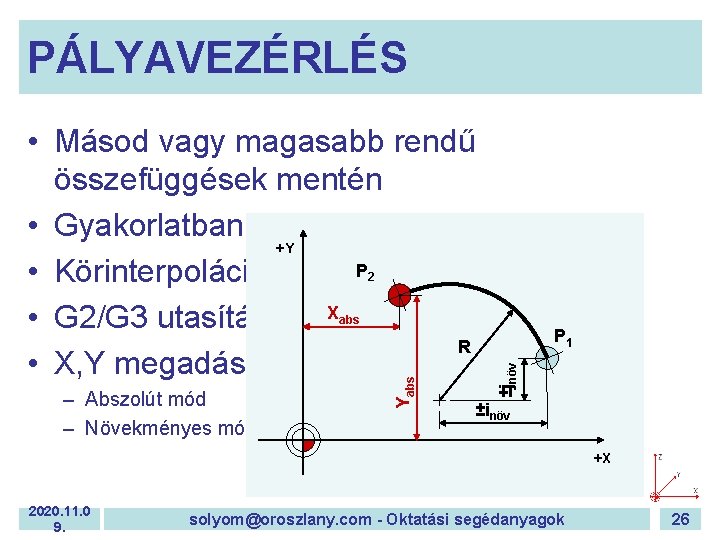

PÁLYAVEZÉRLÉS • Másod vagy magasabb rendű összefüggések mentén • Gyakorlatban másodfokú függvények +Y P • Körinterpoláció X • G 2/G 3 utasítás P R • X, Y megadás 2 abs ±jnöv – Abszolút mód – Növekményes mód Yabs 1 ±inöv +X 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 26

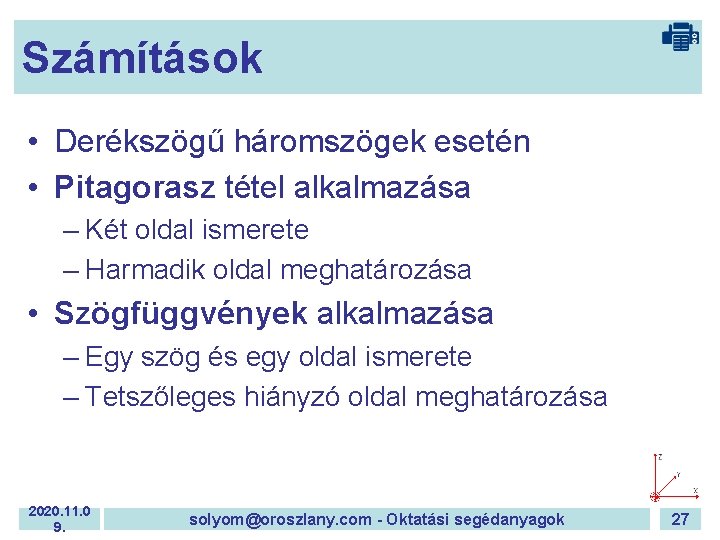

Számítások • Derékszögű háromszögek esetén • Pitagorasz tétel alkalmazása – Két oldal ismerete – Harmadik oldal meghatározása • Szögfüggvények alkalmazása – Egy szög és egy oldal ismerete – Tetszőleges hiányzó oldal meghatározása 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 27

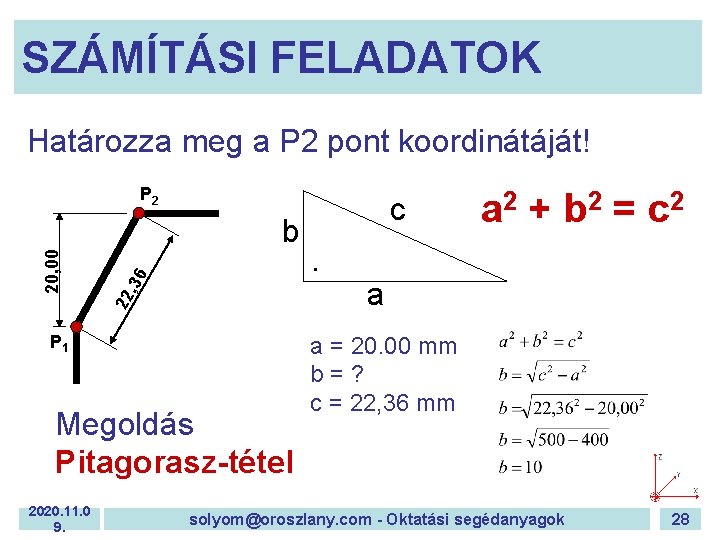

SZÁMÍTÁSI FELADATOK Határozza meg a P 2 pont koordinátáját! , 36 b 22 20, 00 P 2 P 1 Megoldás Pitagorasz-tétel 2020. 11. 0 9. c. a 2 + b 2 = c 2 a a = 20. 00 mm b=? c = 22, 36 mm solyom@oroszlany. com - Oktatási segédanyagok 28

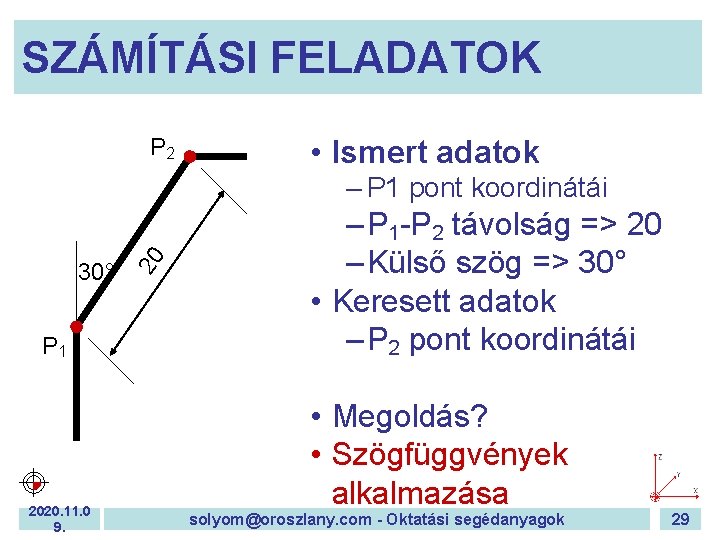

SZÁMÍTÁSI FELADATOK P 2 • Ismert adatok 30° P 1 2020. 11. 0 9. 20 – P 1 pont koordinátái – P 1 -P 2 távolság => 20 – Külső szög => 30° • Keresett adatok – P 2 pont koordinátái • Megoldás? • Szögfüggvények alkalmazása solyom@oroszlany. com - Oktatási segédanyagok 29

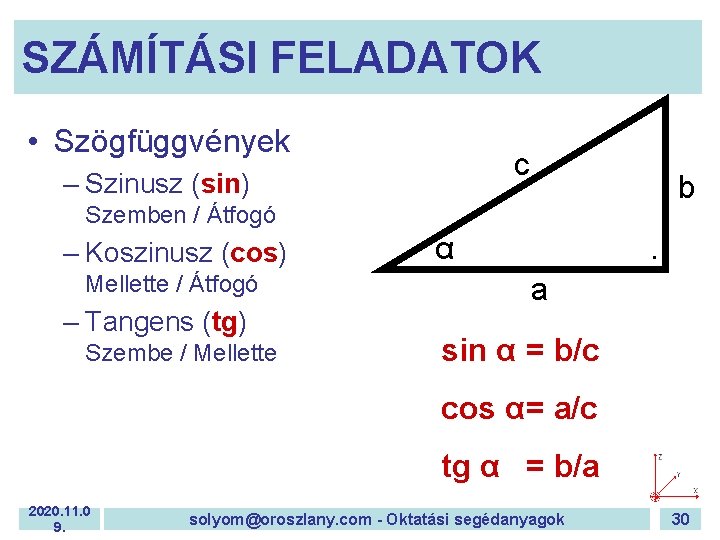

SZÁMÍTÁSI FELADATOK • Szögfüggvények c – Szinusz (sin) b Szemben / Átfogó – Koszinusz (cos) Mellette / Átfogó – Tangens (tg) Szembe / Mellette α . a sin α = b/c cos α= a/c tg α = b/a 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 30

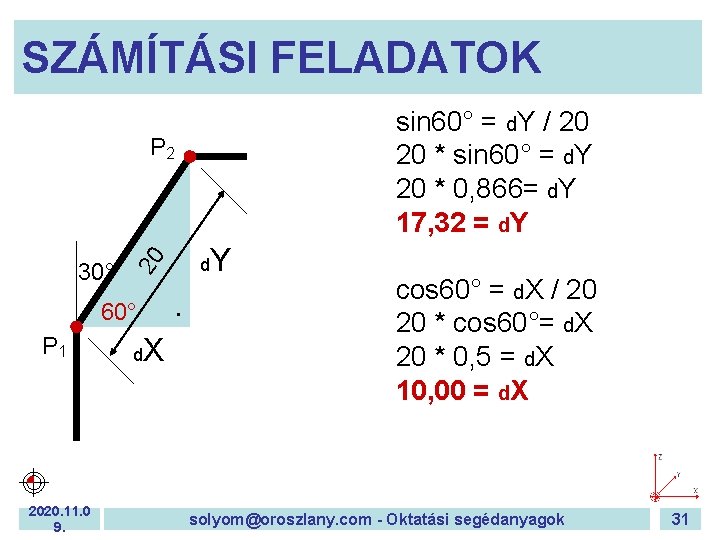

SZÁMÍTÁSI FELADATOK sin 60° = d. Y / 20 20 * sin 60° = d. Y 20 * 0, 866= d. Y 17, 32 = d. Y P 2 . 60° P 1 2020. 11. 0 9. d 20 30° d X Y cos 60° = d. X / 20 20 * cos 60°= d. X 20 * 0, 5 = d. X 10, 00 = d. X solyom@oroszlany. com - Oktatási segédanyagok 31

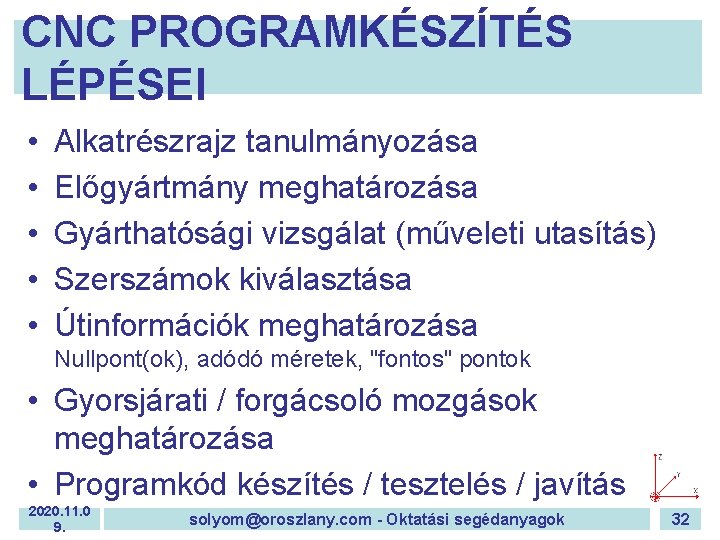

CNC PROGRAMKÉSZÍTÉS LÉPÉSEI • • • Alkatrészrajz tanulmányozása Előgyártmány meghatározása Gyárthatósági vizsgálat (műveleti utasítás) Szerszámok kiválasztása Útinformációk meghatározása Nullpont(ok), adódó méretek, "fontos" pontok • Gyorsjárati / forgácsoló mozgások meghatározása • Programkód készítés / tesztelés / javítás 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 32

CNC SIMULATOR PROGRAM • Szimuláció – Tényleges anyagfelhasználás nélkül – Tényleges szerszámalkalmazás nélkül – Tényleges gyártás (gyártógép) nélkül • Hatékony • Gazdaságos • Oktatási célokhoz kiváló megoldás Lásd a repülés és hadászati szimulációkat 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 33

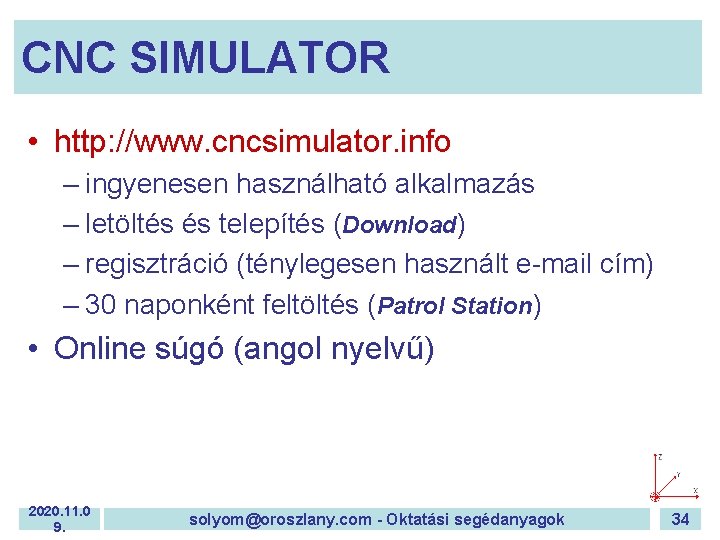

CNC SIMULATOR • http: //www. cncsimulator. info – ingyenesen használható alkalmazás – letöltés és telepítés (Download) – regisztráció (ténylegesen használt e-mail cím) – 30 naponként feltöltés (Patrol Station) • Online súgó (angol nyelvű) 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 34

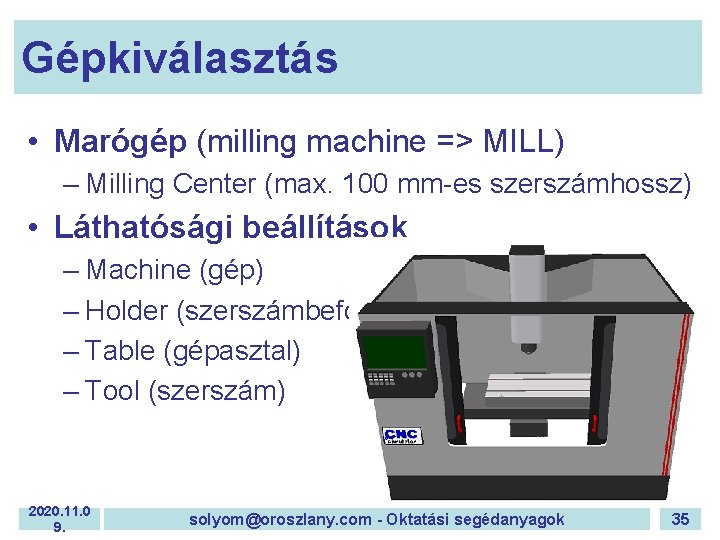

Gépkiválasztás • Marógép (milling machine => MILL) – Milling Center (max. 100 mm-es szerszámhossz) • Láthatósági beállítások – Machine (gép) – Holder (szerszámbefogó) – Table (gépasztal) – Tool (szerszám) 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 35

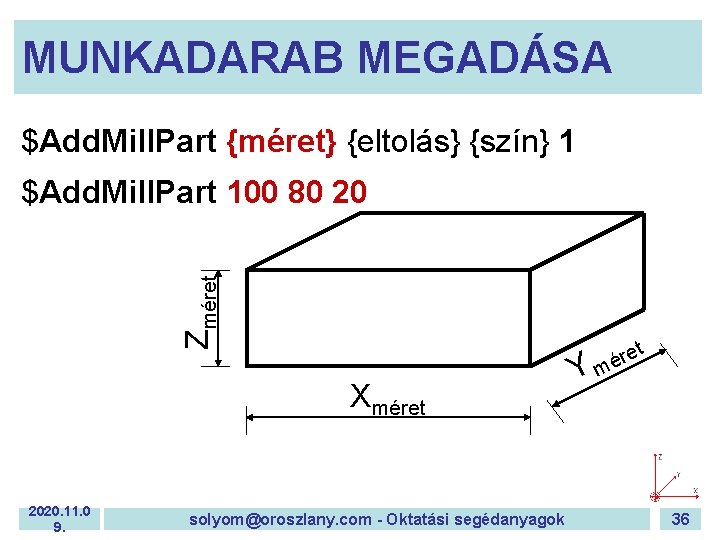

MUNKADARAB MEGADÁSA $Add. Mill. Part {méret} {eltolás} {szín} 1 Zméret $Add. Mill. Part 100 80 20 t e r é Xméret 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok Ym 36

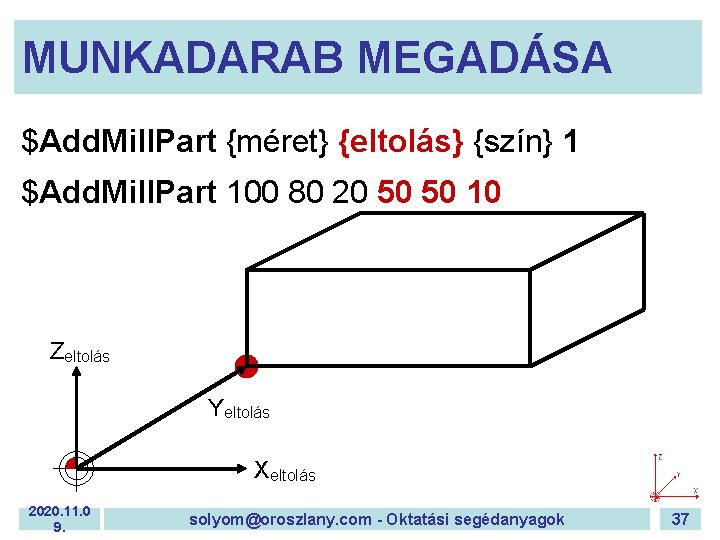

MUNKADARAB MEGADÁSA $Add. Mill. Part {méret} {eltolás} {szín} 1 $Add. Mill. Part 100 80 20 50 50 10 Zeltolás Yeltolás Xeltolás 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 37

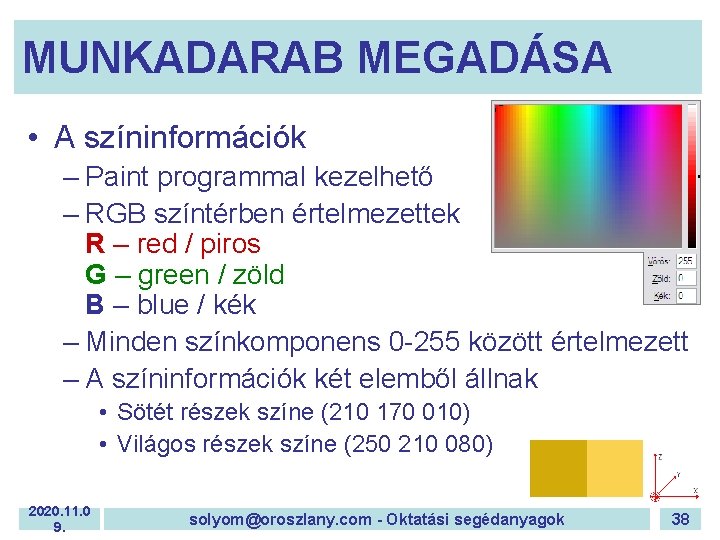

MUNKADARAB MEGADÁSA • A színinformációk – Paint programmal kezelhető – RGB színtérben értelmezettek R – red / piros G – green / zöld B – blue / kék – Minden színkomponens 0 -255 között értelmezett – A színinformációk két elemből állnak • Sötét részek színe (210 170 010) • Világos részek színe (250 210 080) 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 38

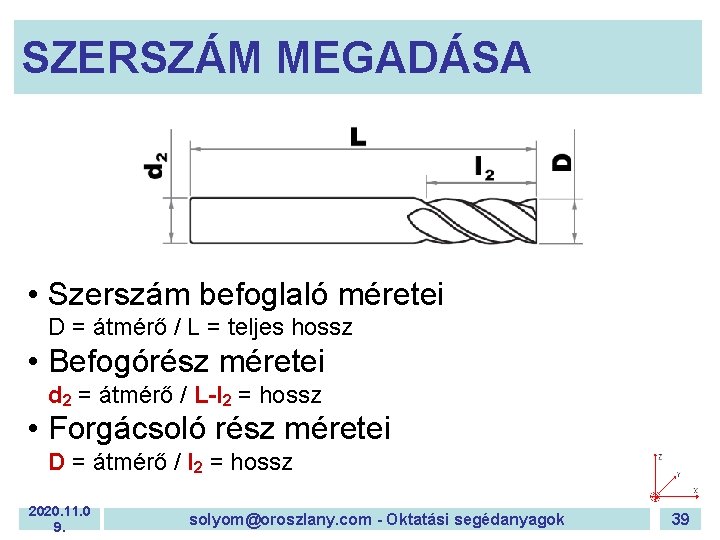

SZERSZÁM MEGADÁSA • Szerszám befoglaló méretei D = átmérő / L = teljes hossz • Befogórész méretei d 2 = átmérő / L-l 2 = hossz • Forgácsoló rész méretei D = átmérő / l 2 = hossz 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 39

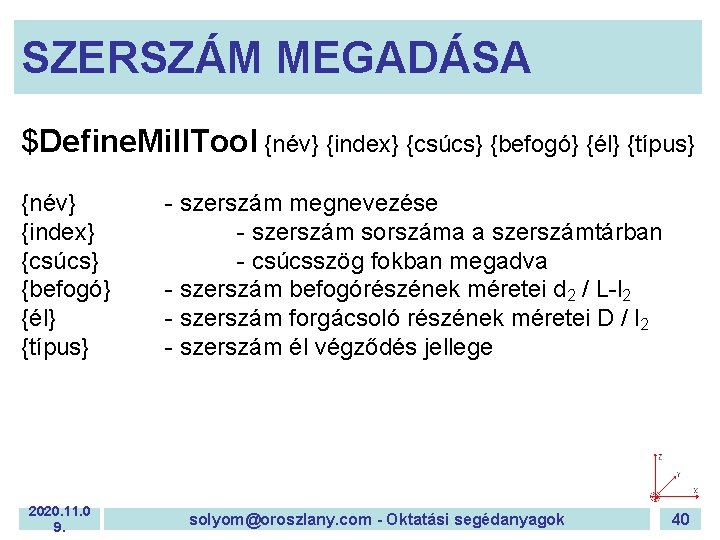

SZERSZÁM MEGADÁSA $Define. Mill. Tool {név} {index} {csúcs} {befogó} {él} {típus} 2020. 11. 0 9. - szerszám megnevezése - szerszám sorszáma a szerszámtárban - csúcsszög fokban megadva - szerszám befogórészének méretei d 2 / L-l 2 - szerszám forgácsoló részének méretei D / l 2 - szerszám él végződés jellege solyom@oroszlany. com - Oktatási segédanyagok 40

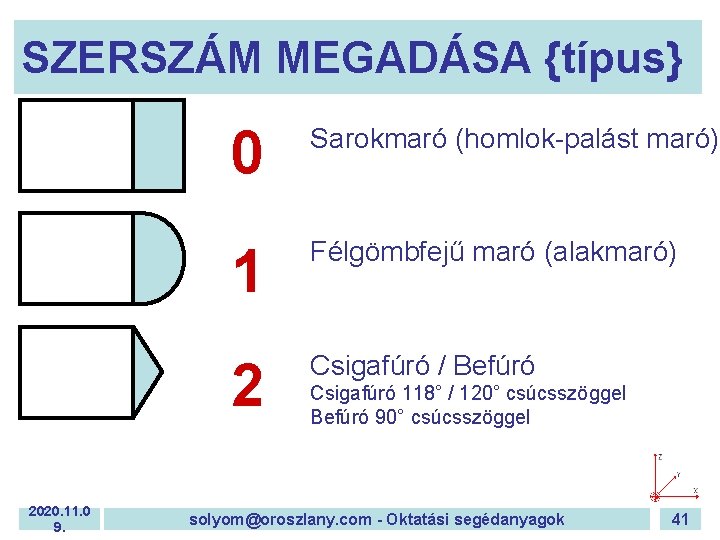

SZERSZÁM MEGADÁSA {típus} 2020. 11. 0 9. 0 Sarokmaró (homlok-palást maró) 1 Félgömbfejű maró (alakmaró) 2 Csigafúró / Befúró Csigafúró 118° / 120° csúcsszöggel Befúró 90° csúcsszöggel solyom@oroszlany. com - Oktatási segédanyagok 41

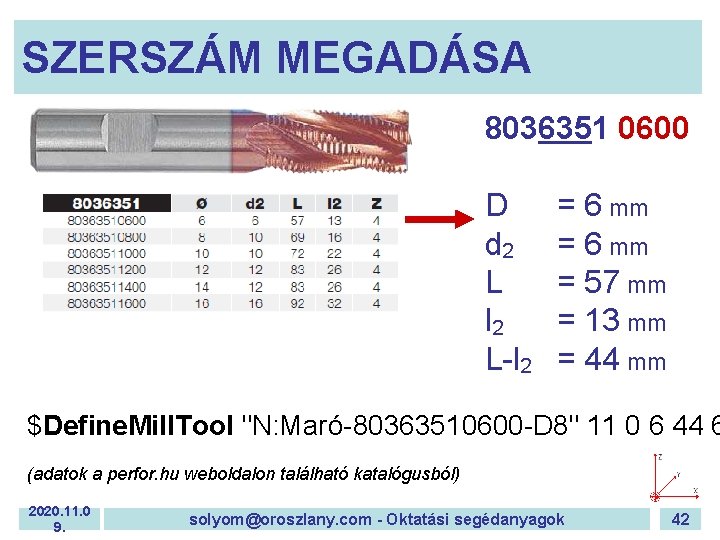

SZERSZÁM MEGADÁSA 8036351 0600 D d 2 L l 2 L-l 2 = 6 mm = 57 mm = 13 mm = 44 mm $Define. Mill. Tool "N: Maró-80363510600 -D 8" 11 0 6 44 6 (adatok a perfor. hu weboldalon található katalógusból) 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 42

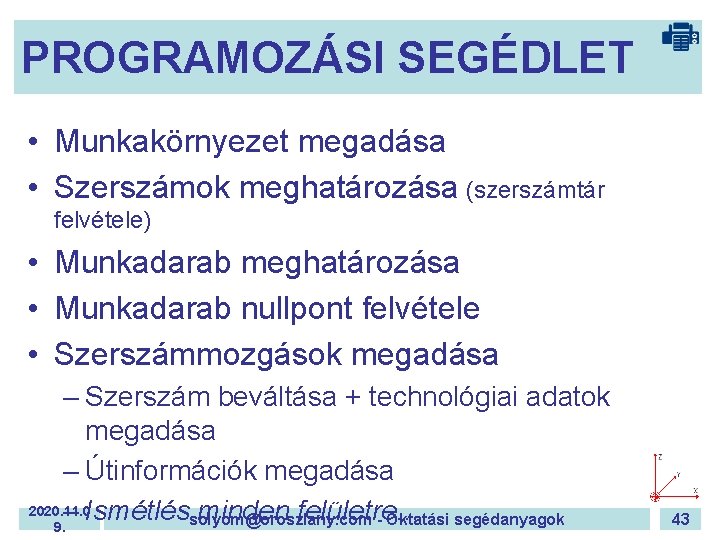

PROGRAMOZÁSI SEGÉDLET • Munkakörnyezet megadása • Szerszámok meghatározása (szerszámtár felvétele) • Munkadarab meghatározása • Munkadarab nullpont felvétele • Szerszámmozgások megadása – Szerszám beváltása + technológiai adatok megadása – Útinformációk megadása 2020. 11. 0 – Ismétléssolyom@oroszlany. com minden felületre. . . - Oktatási segédanyagok 9. 43

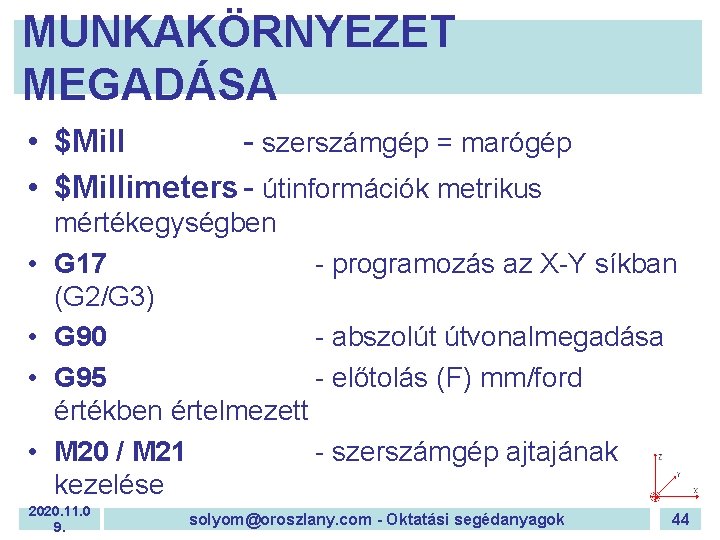

MUNKAKÖRNYEZET MEGADÁSA • $Mill - szerszámgép = marógép • $Millimeters - útinformációk metrikus • • mértékegységben G 17 - programozás az X-Y síkban (G 2/G 3) G 90 - abszolút útvonalmegadása G 95 - előtolás (F) mm/ford értékben értelmezett M 20 / M 21 - szerszámgép ajtajának kezelése 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 44

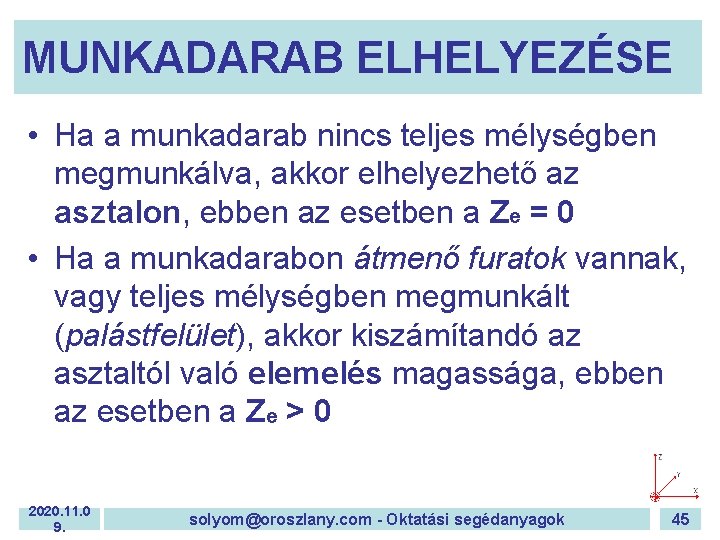

MUNKADARAB ELHELYEZÉSE • Ha a munkadarab nincs teljes mélységben megmunkálva, akkor elhelyezhető az asztalon, ebben az esetben a Ze = 0 • Ha a munkadarabon átmenő furatok vannak, vagy teljes mélységben megmunkált (palástfelület), akkor kiszámítandó az asztaltól való elemelés magassága, ebben az esetben a Ze > 0 2020. 11. 0 9. solyom@oroszlany. com - Oktatási segédanyagok 45

MUNKADARAB ELHELYEZÉSE. D/2 45° x x 60° kr 45° • x értékének meghatározásához szögfüggvény kell • 2020. 11. 0 45° esetén egyszerűen számolható => x = solyom@oroszlany. com Oktatási segédanyagok 46 9.
