CNC MAŠINE
CNC MAŠINE I PROGRAMIRANJE • CNC (Computer Numerical Control) tehnologija se svake godine razvija i pri tome se javljaju nova unapređenja. Ovo važi kako za softverski tako i za hardverski deo. Ova tehnologija je nekad bila dostupna velikim kompanijama, ali danas je dostupna skoro svima, jer se hiljade mašina zasniva na CNC tehnologiji. CNC u prevodu znači kompjutersko numeričko upravljanje mašinama, tj programiranje mašina kao sto su glodalice, strugivi, obradni centri pomoću računara.
• U današnje vrijeme mašinska industrija je nezamisliva bez savremenih CNC (Computer Numerical Control) mašina. CNC mašine imaju manje-više iste dijelove kao i stare, ručno kontrolisane mašine. Bitna razlika je dodatak kontrolne (CNC) jedinice i servo motora na sve osovine. CNC računa koordinate gdje koja osovina treba da bude i kontroliše servo motore koji kroz kugleni šaraf (Ball screw) pomjeraju alat, (tokarski stroj) ili obrađivani dio, (glodalica). Generalno, većina proizvođača CNC mašina kupuju kontrolne jedinice koje stavljaju u svoje mašine. Neke od kontrola se programiraju veoma slično kao druge , dok neke druge su veoma različite

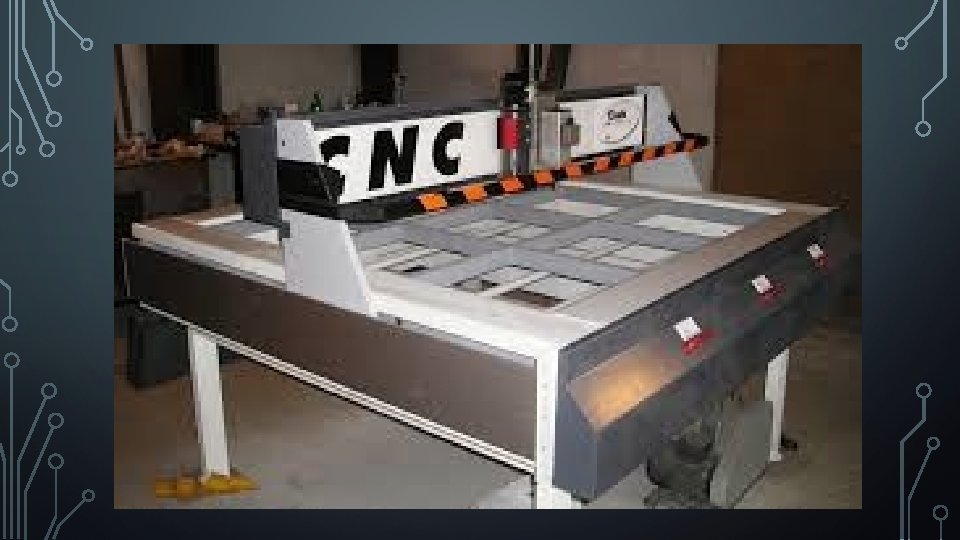

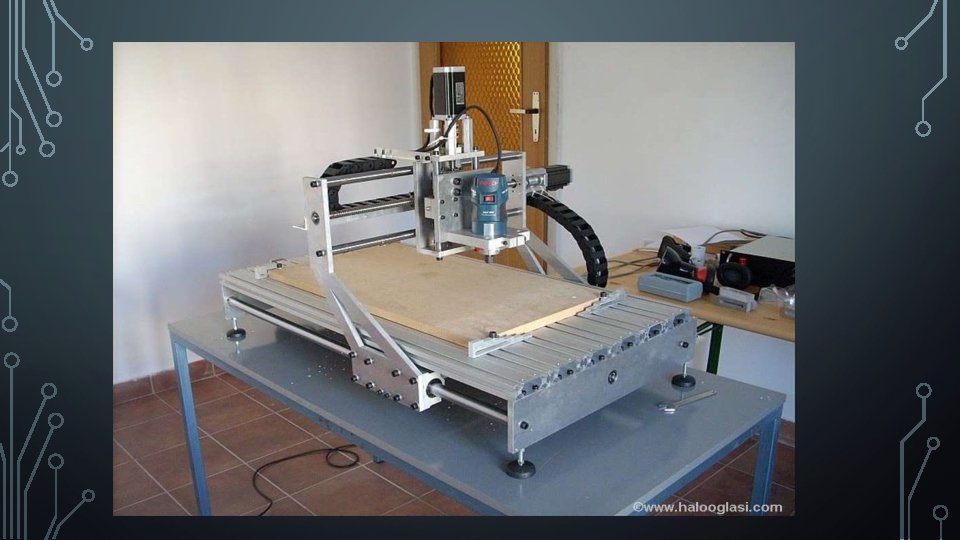

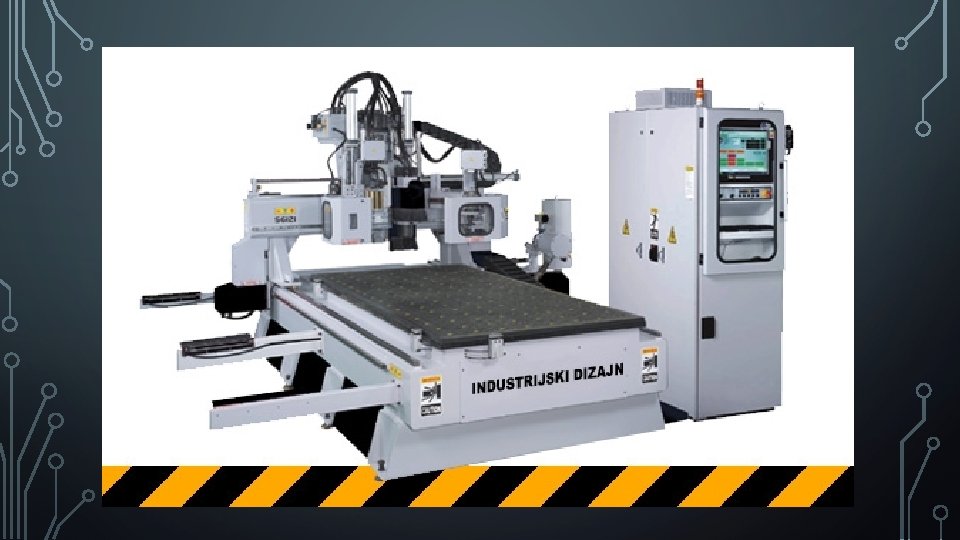

NA SLEDEĆO J SLICI JE PRIKAZA NA CNC MAŠINA
DA BISTE SE BAVILI CNC MAŠINAMA POTREBNO JE ZNATI SLEDEĆE: • dizajn-planirati šta mašina treba da proizvede • sledeća tačka je prevod dizajna u računar • kontrola-usmeravanje pokreta masine • prevod dizajna u jezik mašine • mašinstvo-pravljenje željenog proizvoda po merama i specifikaciji.
• Svaka CNC mašina sadrži u sebi softver uz pomoć koga se vrši programiranje kretanje alata. Programiranje kretanja alata je dat kao primer softver Match 3. • Na sledećoj slici je prikazan izgled tog softvera:
PROGRAMIRANJE OVIH MAŠINA SE VRŠI NA VIŠE NAČINA: • ISO (slično ili isto kao i DIN) programiranje, tj. preko G-Kodova, M-Kodova, ciklusa, i naravno X, Y, Z i B ili A mjera. • Dijalog programiranje-preko simbola, crteža i mnogih drugih funkcija, zavisno od proizvođača. Loša strana SIEMENS sistema jeste da je nemoguće takav program pretvoriti u ISO program. Kod sistema FANUC naprotiv funkcioniše veoma dobro. • CAM Programiranje 3 -D, gdje se kompleksni crtež praktično pretvara u mašinski program uz pomoć specijalnog softvera. Takvi kompleksni crtežidijelovi za normalno programiranje su teoretski nemogući (mogućnost preko makro programa ili parametarskog programiranja ali nepouzdano).
• Često korištene strane skraćenice: • CAD - Computer Aided Design - Kompjuterski pomognut dizajn • CAM - Computer Aided Manufacturing Kompjuterski pomognuta proizvodnja • CAE - Computer Aided Engineering - Kompjuterski pomognuto inženjerstvo • CNC - Computer Numerical Control - Kompjuterska brojčana kontrola
• Karakteristike CNC mašina: • · mogućnost obrade najsloženijih mašinskih dijelova • · visoka produktivnost • · velika brzina rada zbog povećanih režima rada • · robusnija konstrukcija mašine • · bolje vođenje (npr. kuglično navojno vreteno), što rezultira većom preciznošću (0. 001 mm) • · obilno podmazivanje i hlađenje alata (do 100 l/min i više ) čime se produžuje vijek trajanja • alata • · korištenje najkvalitetnijih alata sa reznim oštricama od tvrdih metala i keramike
PROCES IZRADE DIJELOVA NA CNC MAŠINI SASTOJI SE OD SLIJEDEĆIH AKTIVNOSTI: • 1. razrada tehnologije i utvrđivanje redoslijeda zahvata, alata i režima rada • 2. priprema alata • 3. programiranje • 4. priprema mašine • 5. izrada prvog komada u seriji • 6. serijska proizvodnja
• Pripremila: • Armina Bukvić • Nagradno takmičenje “ Učenje kakvo želimo”
