Cómo hacemos el belén en el Colegio Hogar con luz, música y movimiento Vigo 24 de diciembre de 2011 Por José Mª Núñez Lamas

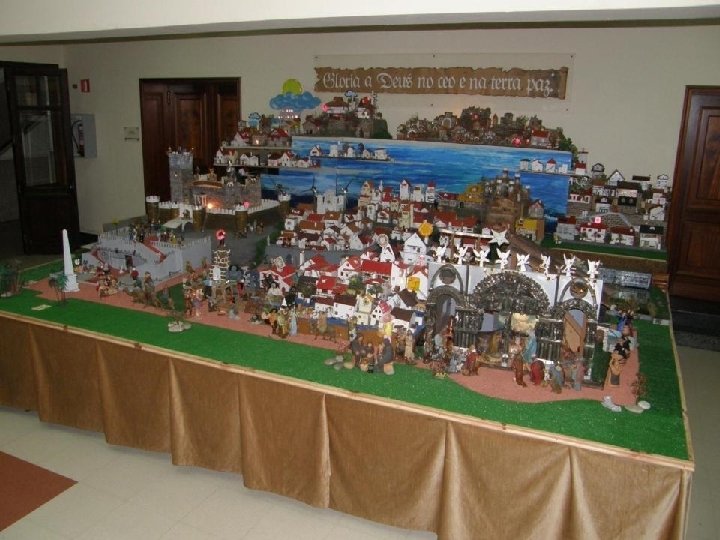

Con 18 mesas iguales se hace estrado Poniendo tapas de madera encima y la tela alrededor

Tabla para tapar trofeos Tarima/2 Boca para diapositivas Tabla 7 Tabla 6 Tabla 5 1 Tabla 2 Tabla 4 Tabla 3

El belén se comienza a montar y conectar por atrás para que no estorben los demás elementos

Los pueblos Estos pueblos están hechos previamente sobre una tabla que pase por las puertas. Constan de casitas hechas de hojalata y pintadas con pintura de aceite para que no se oxiden. Las casitas están colocadas en escalera,

Los pueblos cada casita lleva dentro una bombilla de 25 w , 230 v cuya luz baila al son de la música de los villancicos. En cada pueblo también hay una fuente de alimentación de 5 v en continua para los circuitos electrónicos. Esta fuente va a 230 v fijos. Por tanto: De cada pueblo salen 2 cables

Relé estático Controla todas lámparas de colores que van dentro de las casitas. (No hace falta tanta intensidad de 25 amperios ) Hace bailar la luz con la música (Precio aprox. 12 € Se adquiere en un comercio de electrónica)

Montaje del relé estático Funcionamiento del relé Salida para centenares de bombillas Entrada de audio. Va conectada a la salida de una casette quitando el altavoz A la red eléctrica

Esquema que funciona en el belén Potenciómetro para regular la señal Se añadió un transformador elevador (vale cualquier transformador) para la señal de audio, porque era escasa Fusible

Maquinaria que mueve el belén Salida red 230 v Señal de audio para relés Salidas variables con la música Salida temporizada 230 v Temporizador, enciende y apaga relé Relés estáticos Tr. que aumenta la señal Enciende lámpara ver Interruptor red 230 v Entrada red 230 v

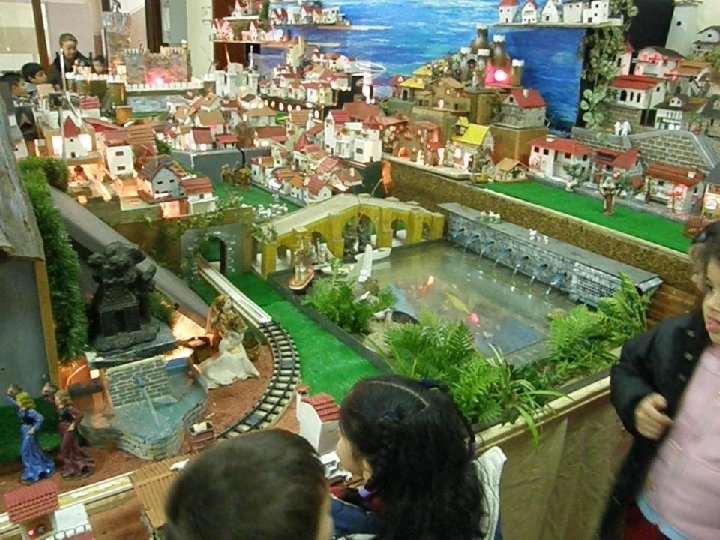

Fuente de 7 caños con una bomba de agua de lavadora El tubo de salida de la bomba se dobla para que permanezca cebada. Para iniciar hay que chupar por dicho tubo

La serpiente bailarina Consiste en un motor cuyo eje sobresale un poco por arriba. El eje está rodeado por un imán sacado de un altavoz. La culebra va pegada a una hojalata. Al girar va y viene

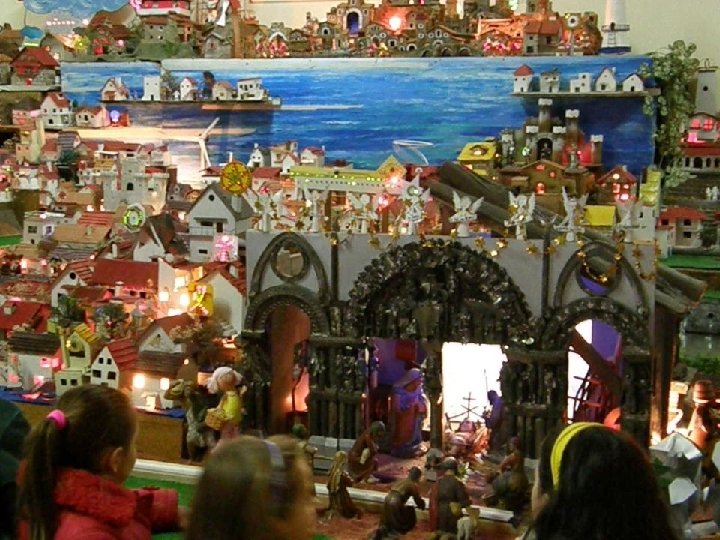

Las diapositivas del portal Pantalla Espejo Debajo del portal se coloca un proyector. Con dos espejos la imagen se ve en la pantalla que está detrás del portal Proyector Espejo

La estrella de los reyes Se desplaza por el techo. Consiste en proyectar la estrella sobre un espejo móvil que gira a muy poca velocidad

Otros artilugios Mariposa que vuela con un motorcito de casette Molinos eólicos con un motor paso a paso de una antigua disquetera Gallinas que picotean, haciendo girar un imán por debajo

¡Por nosotros y por nuestra salvación bajó del cielo!

Advertencias: Parecen juguetes, pero tienen que trabajar 20 días seguidos sin fallos. Artilugio que se estropea, se tarda un año en arreglarlo, o no tiene solución. Están hechos de materiales reciclados la mayoría, algunos llevan 40 años funcionando. Ojo a las tensiones. 230 voltios, 5 voltios =, 12 voltios = Ojo al calor de las bombillas, (pequeñas estufas). No estar ”fozando” todo el tiempo en el artilugio que funciona, dejarlo para la inauguración. Etc… Mucho sentido común, imaginación, talento y dedicación. El BELÉN es una exposición de trabajos, no cogidos con mocos, sino bien experimentados. Las casitas de hojalata se hacían el electrónica para aprender a soldar. ( Hoy día no se encuentra hojalata) Los “pueblos” se estropean al subirlos o bajarlos del desván, (antes había muchos alumnos adolescentes que pensaban que esto era un juego. (desastre). Ahora son más formales. Se trabaja mejor con 6, que con 60. Tres efes: fuerte, fácil y que funcione. (feo no) Feliz Navidad Vigo 25 11 2015
